本节前言
对于本节所讲解的知识，有可能，你会需要时不时地参考本专栏的其它文章。真的遇到了需要参考之前的文章的知识点，请你自行查阅。
我呢，也会提到一部分的参考课节。但是呢，你不应该依赖于我的主动提及。最好呢，你自己能够多去了解和查看本专栏目录。
本节，我们需要结合着 SysMets3 的代码，来讲解知识。关于 SysMets3 的代码，请参考如下课节。
参考课节：SysMets3，待修改
我们还需要以上一节的 "垂直滚屏原理" 作为先修知识。关于垂直滚屏原理的课节链接，如下所示。
参考课节：垂直滚屏原理，待修改
本节，我们要去讲解 WM_PAINT 消息处理的部分代码。具体地，我们要去讲解的，是关于垂直滚动条处理的部分代码。
我们开始。
一. iVertPos 的设置与滚屏原理讲述
我们来看一看 WM_PAINT 消息处理的开头几行的代码。

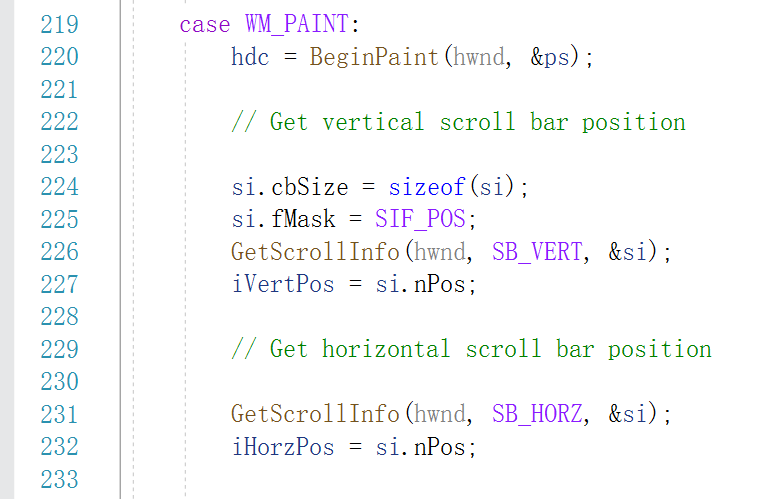

图1
在开头几行，最主要的，是做了两件事，那就是通过调用 GetScrollInfo 函数，获取垂直滚动条和水平滚动条的当前位置值，分别将这两个位置值保存在变量 iVertPos 和 iHorzPos 中。如图1 的227 行与 232 行所示。
此时所获得的滚动条位置，它是滚动条的最新的位置。
在这里，我以垂直滚动条为例，来说明这个位置值的含义。
一般地，我们在使用一个程序，比如一个文本编辑器，或者是记事本，或者是 Notepad++，或者是 VS Code，当我们在使用滚动条来翻看文本的时候，在我们拖动滚动条的同时，文本就跟着卷动了。
而在程序的运行的时候，程序的运行机理，与我们所看到的，可能不是一致的。
在这里，我以逻辑的思路，将其暂且分解开来。这种分解，不见得对，但是呢，暂时这么来分解着，还是可以有助于我们的理解。
当我们单击滑块下方的滚动条区域的时候，在程序的 WM_VSCROLL 消息的处理代码中，已经是设置好了滑块的新位置值，并且已经通过调用 SetScrollInfo 函数，并在其中的最后一个参数中指定 TRUE，使得滚动条已经被重绘了。当滚动条重绘好了以后，滚动条滑块已经被绘制在新位置上了。在这个时候，滚动条滑块已经处在新位置上了，但是文本内容尚未完成滚屏工作。
所以呢，对于单击滑块下方的滚动条空白位置这一操作，其运行效果要分为两部分。
第一阶段，滚动条滑块要变到新位置上，而客户区内容尚未进行滚屏工作。
第二阶段，客户区内容进行滚屏活动。
滚屏工作，有一部分是在 WM_VSCROLL 消息代码中进行的，也就是在 ScrollWindow 函数中进行的，另一部分，则是在 WM_PAINT 消息处理代码中进行。
对于滚屏工作，根据上一节的讲解，我们也是将其分为了两个阶段。第一阶段，客户区的某些可见内容进行滚屏，滚屏后依然显示在客户区中。滚屏中还会出现新行，新行显示为空白行。第二阶段，对空白行进行重绘。
在我们的理解中，我们可以认为，在 WM_VSCROLL 消息处理代码中，滚屏操作完成了第一阶段的任务，即客户区中原来的部分可见内容的滚屏与产生新的空白行。第一阶段的工作，是在调用 ScrollWindow 函数时进行并完成的。而滚屏的第二阶段的工作，需要在 WM_PAINT 消息处理代码中进行。
当程序运行到 WM_PAINT 的处理代码，刚刚运行完图1 所示的 232 行代码行的时候，此时，**iVertPos 获取了滚动条滑块的位置值。这个位置值，它不是单击滑块下方的滚动条空白区域之前的旧位置值，而是单击了滑块下方的滚动条空白区域以后，已经重绘了滚动条之后的，滑块的新位置值。**只是，在这个时候，滑块已经是变动到新位置了，而由滚屏动作所产生的空白行的部分，尚未进行重绘。
二. 确定重绘位置，iPaintBeg 与 iPaintEnd
在图1 往下，是对 iPaintBeg 与 iPaintEnd 变量的设置。
iPaintBeg 中的 i，它是表示变量类型的前缀，是 int 的意思。Beg，是 Begin 的意思。所以，这个变量名，分解开来，是 int，Paint 和 Begin 。意思就是，此变量用来设定绘制的开始，也就是重绘的起始位置。
相对应地，iPaintEnd，它分解开来，是 int，Paint 和 End。意思就是，此变量用来设定绘制的结束，也就是重绘的结束位置。
我们来看一看，程序中，是如何来设置这两个变量的。

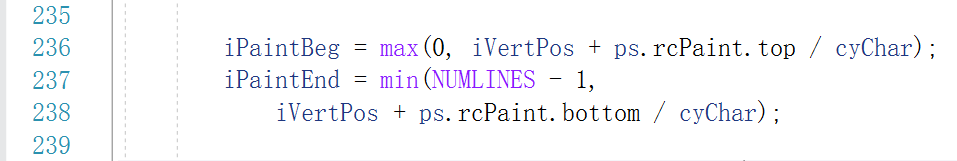

图2
通过 max 和 min 宏，程序让 iPaintBeg iPaintEnd 限制在滚动条的范围最小值 0 和 范围最大值 NUMLINE - 1 之间。
对于 iPaintBeg，程序主要是将其设定为 iVertPos + ps.rcPaint.top / cyChar 。
关于 iVertPos + ps.rcPaint.top / cyChar，我们还真得是花点时间去讲解它。
ps，是绘制结构 PAINTSTRUCT 的结构体变量，它里面包含了绘制结构的一些个信息，包含了本次绘制的一些个信息。很多时候，重绘的部分，是一个矩形区域。而这个需要重绘的矩形区域的上边缘，就是 ps.rcPaint.top；需要重绘的矩形区域的下边缘，是图2 的行号 238 行所示的 ps.rcPaint.bottom 。
iVertPos，它是滚动条新位置值，它也表明，在滚屏操作完成时，需要绘制在客户区顶行的内容，是文档全部内容的哪一个行号。这个行号，以 0 为起始行号。SysMets3 的头文件中，结构体变量数组 sysmetrics 中共有 75 个数组元素，因此，文档中共有 75 行内容。iVertPos 中设定的新位置值，对应着文档中的行号，对应着 SysMets.h 中 sysmetrics 数组的索引号。
所以呢，iVertPos 中保存的滚动条新位置值，它是表明，sysmetrics 数组中，哪一个索引号数组元素的内容，会被显示在客户区的顶行。这么说，名字太长了，不容易记忆。我们给它一个简略的称呼，我们将其称作文档滚动条行号。
ps.rcPaint.top，上面我们已经说过了，它是需要重绘的矩形区域的上边缘的 y 坐标值。cyChar，它是当前设备环境里，字体的一行的高度。ps.rcPaint.top / cyChar，表示重绘矩形的上边缘，位于从客户区顶端向向下数的文字行号。也就是说，原本，客户区的 y 坐标值，是以像素来标识的。现在呢，我们将客户区的每一个 y 坐标值，转换为文字行号，则 ps.rcPaint.top / cyChar 所表示的，就是重绘矩形的上边缘处于客户区的哪个文字行号的位置。
我们假定某一设备环境之下，一行文本的高度是 20 像素，则客户区的 y 坐标中，0 到 19 位于客户区文本 0 行，20 到 39 位于客户区文本 1 行，40 到 59 位于客户区文本 2 行，其余的以此类推。
小结一下，ps.rcPaint.top / cyChar 所表示的，就是重绘矩形的上边缘所在的客户区文本行号位置。我们也给它一个简称，叫做客户区文本行号。
客户区文本行号是 ps.rcPaint.top / cyChar 。而客户区顶行，也就是客户区文本 0 行，对应着的文档行号，为文档滚动条行号，为 iVertPos 。
客户区文本 0 行所对应的文档行号是 iVertPos，而重绘区域的上边缘对应的客户区文本行号是 ps.rcPaint.top / cyChar，所以呢，重绘区域的上边缘所对应的文档行号为 iVertPos + ps.rcPaint.top / cyChar 。
所以呢，iPaintBeg，在经过赋值以后，它所表示的，就是重绘区域的上边缘所对应的文档行号，就是要把文档中的哪一行作为重绘的起始行。给它一个简称，iPaintBeg，表示重绘起始文档行号。
到了这里，iPaintBeg 我们就算是讲完了。
讲完了 iPaintBeg 以后，iPaintEnd 就能够容易理解了。
对于 iPaintEnd，程序主要是将其设定为 iVertPos + ps.rcPaint.bottom / cyChar 。其中，ps.rcPaint.bottom / cyChar 表示重绘区域的下边缘所处的客户区文本行号，iVertPos 表示文档滚动条行号，所以，iVertPos + ps.rcPaint.bottom / cyChar 所表示的，是重绘区域的下边缘所处的文档行号。
所以，iPaintEnd，表示充会趋于的下边缘所述的文档行号，简称为****重绘结束文档行号。
好了，到了这里，重绘的起始位置和结束位置，我们就讲完了。
接下来，我们还需要看具体的重绘代码 TextOut 。
三. for 循环中的文本重绘代码
我们来看代码截图。

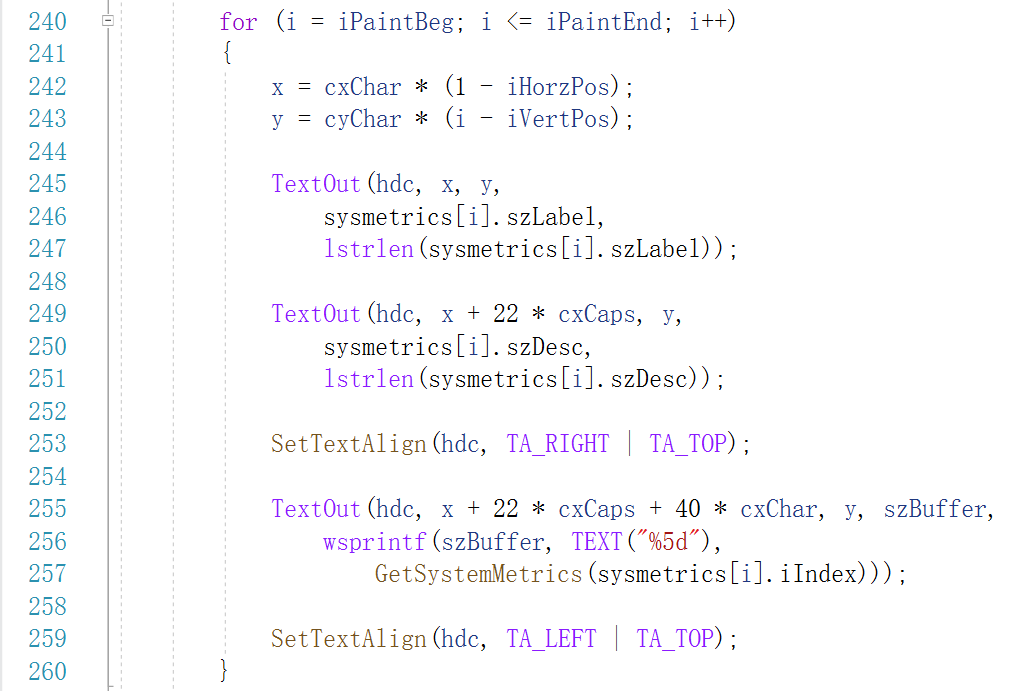

图3
图3 中，for 循环的开始，是设置 x 和 y，而这个 x 和 y 分别作为245 行的的 TextOut 调用的 x 实参和 y 实参。再往后的几个 TextOut 函数调用，我们在 SysMets1 和 SysMets2 里面是讲过的。因此，我们本节不详细展开 249 行到 259 行，只重点关注着 245 行的 TextOut 调用。
245 行的 TextOut 函数调用中，x 和 y 实参位置，传过去的，便是 242 和 243 行设置的 x 和 y 变量。
242 行设置的 x 变量，它与水平滚动条有关。243 行设置的 y 变量，它与垂直滚动条有关。本节，我们不讲水平滚动条的内容。水平滚动条的内容，我们留到下一节来展开讲解。因此，在本节，对于 x，我们可以忽略它。或者，你可以在 245 的 TextOut 函数调用中，将 x 看作是 0 就可以了。在进一步地，你可以将 245 到 259 行中出现的 x，全都看作是 0 。
总之，本节，我们不管 x 变量，只探讨 y 变量的使用。
for 循环中，i 的初始设定是 iPaintBeg，也就是重绘的文档起始行号。i 的结束设定，是 iPaintEnd，也就是重绘结束文档行号。迭代变量代码中，i 每一次自加1 。
这其实是用来设定重绘的文档行的，在第一次进入 for 循环时，去绘制的，是待重绘的文档起始起始行号，iPaintBeg 。绘制完了这一行以后，i 自加1，绘制下一行。以后，每绘制完了一行，就将 i 自加 1，以便下一次的 for 循环中，绘制下一行。
在具体的某一次绘制中，我们来看一看，绘制工作是如何来进行的。
在第一次进入 for 循环时，i 被赋值为 iPaintBeg，也就是重绘文档起始行号。接下来，设定 y 值，y 的赋值代码如下。
y = cyChar * (i - iVertPos);
i 此时是重绘文档起始行号，而 iVertPos 是文档滚动条行号。文档滚动条行号，指的是文档中哪一行要被绘制在客户区的 0 行。假定文档滚动条行号为 3，则文档行号3 被绘制在客户区 0 行，文档行号 4 被绘制在客户区 1 行，文档行号 5 被绘制在客户区 2 行，其余的依此类推。
由于在第一次进入 for 循环时，i 为 iPaintBeg，为重绘文档起始行号，所以，i - iVertPos 表示重绘文档起始行号要被绘制在客户区的哪一文本行号的位置。
进一步地，在任一次 for 循环中，i - iVerPos，它所表示的，是当次待重绘的文档行号，要被绘制在客户区的哪一个文本行号之中。cyChar 是以像素表示的一行文本的像素高度。计算好了待重绘的客户区文本行号之后，将 i - iVertPos 乘以 cyChar，所得到的，便是当次 for 循环中，待重绘的文档行号的客户区起始 y 坐标，其单位是像素。
当次 for 循环中，待重绘的文档行号对应的客户区起始 y 坐标计算好了以后，接下来，调用 TextOut，将相关的文本显示在 纵坐标 y 起始的位置上，那么，当次的 for 循环的绘制工作就完成了。
每进入一次 for 循环，就计算一次 y 值，每一个 y 值，用来绘制一行文本。绘制完了一行以后，继续绘制下一行。直到将最后一行，也就是 i = iPaintEnd，带重绘的结束文档行号，将其绘制好了以后，for 循环会结束 。
for 循环结束以后，WM_PAINT 消息处理，也就差不多结束了。
四. iPaintBeg 与 iPaintEnd 的初始设定
对于滚屏重绘的原理与过程，我们都已经是讲完了。
可是，在这里，还有一个小问题。当我们刚刚打开程序时，重绘工作是如何进行的呢？
当我们刚刚打开程序时，程序首先会执行 WinMain 函数。在 WinMain 函数里面，首先会在调用 CreateWindow 函数时，产生一个 WIM_CREATE 消息，之后又会产生一个 WM_SIZE 消息。
在第一次产生 WM_SIZE 消息时，消息处理代码会设置滚动条参数。此时，滚动条的范围和页面大小将会进行第一次设置。如图所示。

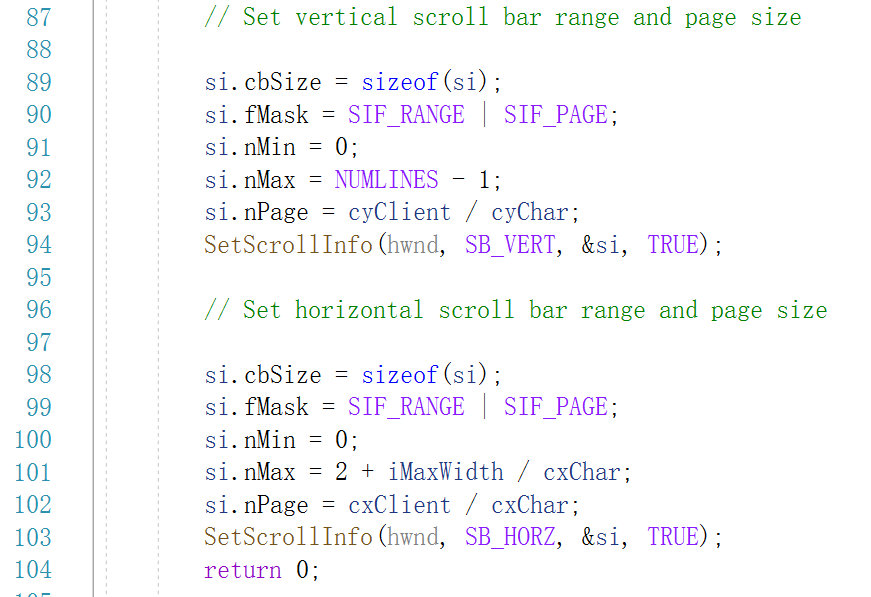

图4
在图4 里面，无论是垂直滚动条还是水平滚动条，所设置的，都是页面大小和滚动条范围。而滚动条的位置，是没有设置的。这是因为，在初始情况里，滚动条滑块的位置是 0，无须程序员手动设置。
WM_ SIZE 之后，接下来呢，就是在主函数里面，调用了 UpdateWindow 函数之后，产生一条 WM_PAINT 消息。
在 WM_PAINT 消息里面，获取的垂直和水平滚动条滑块的位置，都会是 0 。也就是，iVertPos 和 iHorzPos 都会被设置为 0 。接下来呢，要去设置 iPaintBeg 和 iPaintEnd 了。
iPaintBeg = max(0, iVertPos + ps.rcPaint.top / cyChar);
iPaintEnd = min(NUMLINES - 1, iVertPos + ps.rcPaint.bottom / cyChar);
第一次产生 WM_PAINT 时，整个客户区都是无效的。此时，ps.rcPaint.top 会等于 0，而 iVertPos 也是 0，因此，iPaintBeg 会被设定为 0 值。因此，重绘的起始行号，是文档 0 行，并且会将其绘制在客户区的 0 行位置。
第一次产生 WM_PAINT 时，由于整个客户区都是无效的，因此，ps.rcPaint.bottom 会等于客户区的像素高度。
大体上，在程序刚刚打开时，程序会从客户区的 0 行开始绘制，绘制在客户区 0 行的，会是文档 0 行。然后呢，以整个客户区的高度为限，能绘制多少行，就绘制多少行。若是在客户区的下面，绘制完了最后一个整行以后，剩余高度，不足以绘制完整的一行文字，也要去绘制这一行文字，只是只是客户区以内的正常显示，客户区之外的部分不予显示。
结束语
本节内容较多。
我在写作的时候，也是花费了一番精力去思考。
希望大家能够学好本节内容。
也许，本节内容，你还需要多看两遍呢。
