在电路设计中，"振幅要求"通常指为了保证信号不产生削波失真 ，对输入信号 或输出信号 的最大允许幅度 所提出的限制。它不是某个固定的数值，而是由电源电压、电路组态、静态工作点、增益等因素共同决定的。
从根本上说，振幅要求就是回答一个问题："多大的信号输入/输出，能让电路依然工作在线性放大区，而不会进入饱和或截止区？"
为了把这个概念讲清楚，可以把它分解为输出振幅要求 和输入振幅要求，两者密切相关。
1. 输出振幅要求：电路能"甩"出多大动静？
这指的是放大电路在不失真的前提下，能够提供给负载的最大输出电压的峰-峰值（VoppVopp）或峰值（Vpk）。这是电路自身的"能力边界"。
决定因素（按重要性排序）：
-
电源电压 (VCC 或 VDD)：这是最根本的"天花板"。输出信号的最高点无论如何也不可能超过正电源电压，最低点也不可能低于负电源电压（或地）。
-
电路组态：
-
共射放大器 ：最大不失真输出摆幅通常在 VCC/2 附近（峰-峰值约 VCC，但实际会小一些）。如果将静态工作点 VCEQ 设置在 VCC/2，理论上可以得到最大的上下对称摆幅。
-
射极跟随器：输出摆幅可以非常接近电源电压（Vopp≈VCC），但仍然有损耗。
-
运放：输出摆幅取决于型号。普通运放（如LM358）输出比电源电压低1~2V；而"轨到轨"运放可以输出非常接近电源电压的幅度。
-
-
静态工作点 (VCEQVCEQ)：对于共射放大电路，VCEQ 决定了摆幅的中心点。若中心点偏离 VCC/2，则上下摆幅不对称，最大不失真幅度受限于较窄的那一侧。
-
负载 (RLRL) ：负载越重（电阻越小），输出电流越大，在电路内阻上产生的压降也越大，从而会压缩最大不失真输出摆幅。
结论： 电路的输出振幅要求，本质上就是 "给电路定的指标" ，比如"在12V供电下，该电路必须能输出不低于10V峰-峰值的无失真信号"。
2. 输入振幅要求：我们能给电路"喂"多大信号？

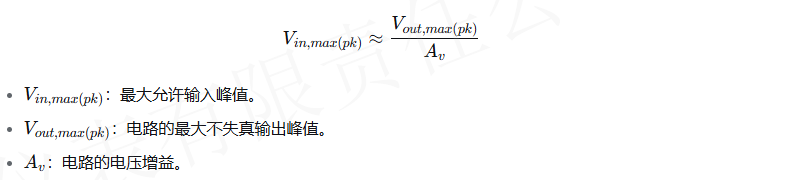

这指的是为保证输出不失真 ，允许加在电路输入端的最大交流信号幅度。
结论： 输入振幅要求就是 "别喂太饱" 。如果增益是10倍，最大无失真输出是5V峰值，那么输入信号峰值不能超过0.5V。一旦超过，输出就会削波。
核心要点总结
| 概念 | 含义 | 决定因素 | 常用表述 |
|---|---|---|---|
| 输出振幅能力 | 电路能输出的最大不失真电压范围 | 电源电压、静态工作点、负载、电路组态 | "最大无失真输出 VoppVopp 为 10V" |
| 输入振幅要求 | 为保证输出不失真，输入信号不能超过的幅度 | 输出振幅能力、电路电压增益 | "最大允许输入 Vin,maxVin,max 为 0.5V 峰值" |
一句话总结
振幅要求就是告诉你：在给定电源和电路下，为了让输出信号不被"削顶"或"削底"，输入信号到底能大到什么程度，以及输出本身最多能提供多大的电压摆幅。 它不是一个固定值，而是设计时需主动设定并满足的约束条件。
