§5.1****频率响应的有关概念
一、本章要研究的问题
放大电路对信号频率的适应程度，即信号频率对放大倍数的影响。
由于放大电路中耦合电容、旁路电容、半导体器件极间电容的存在，使放大倍数为频率的函数。
在使用一个放大电路时应了解其信号频率的适用范围，在设计放大电路时，应满足信号频率的范围要求。
二、高通电路和低通电路

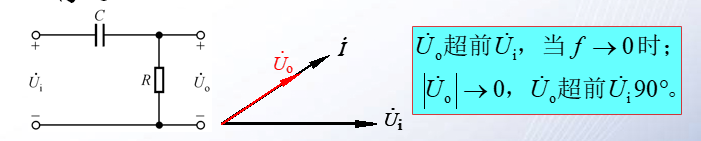

1. 高通电路:信号频率越高，输出电压越接近输入电压。

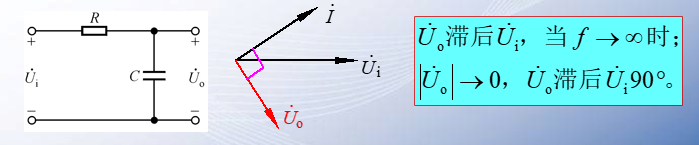

2. 低通电路:信号频率越低，输出电压越接近输入电压。
使输出电压幅值下降到70.7%，相位为**±45º的信号频率为截止频率。**

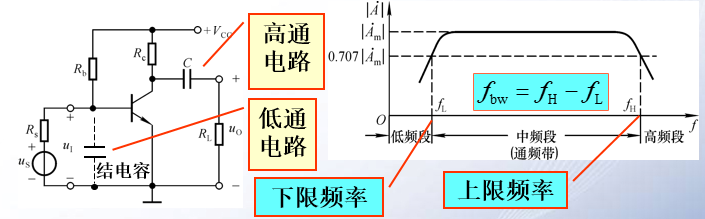

三、放大电路中的频率参数
§ 在低频段，随着信号频率逐渐降低，耦合电容、旁路电容等的容抗增大，使动态信号损失，放大能力下降。
§ 在高频段，随着信号频率逐渐升高，晶体管极间电容和分布电容、寄生电容等杂散电容的容抗减小，使动态信号损失，放大能力下降。
§5.2****晶体管的高频等效电路

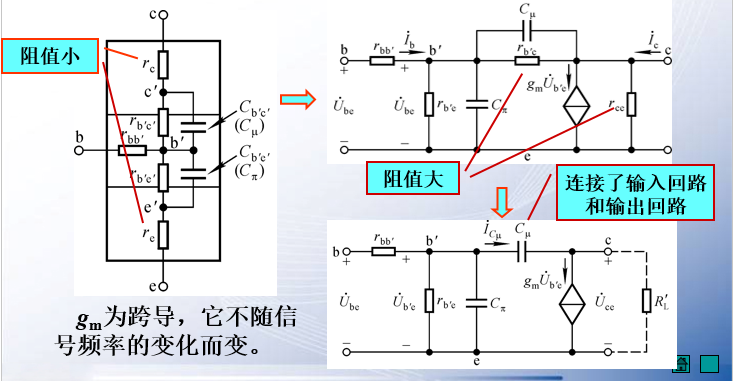

一、混合
模型
1. 模型的建立： 由结构而建立，形状像Π，参数量纲各不相同。

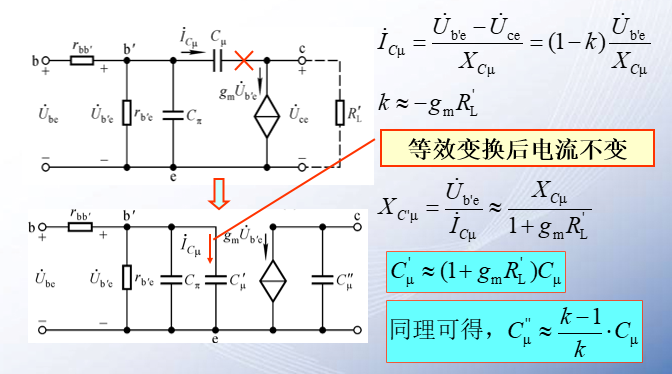

2. 混合π模型的单向化**（使信号单向传递）**

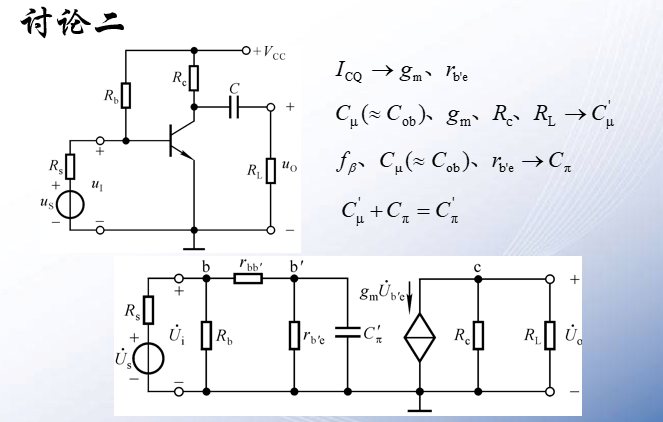

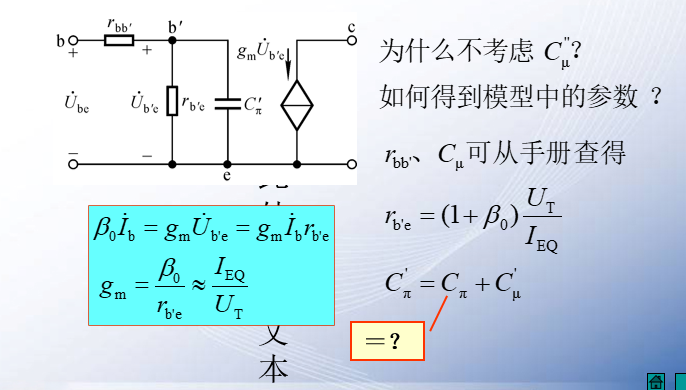

3. 晶体管简化的高频等效电路
二、电流放大倍数的频率响应

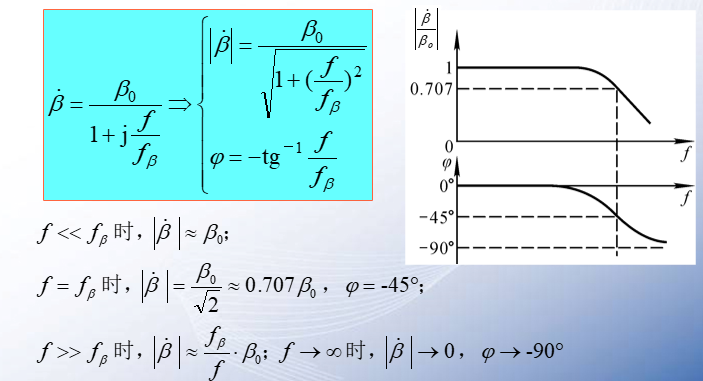

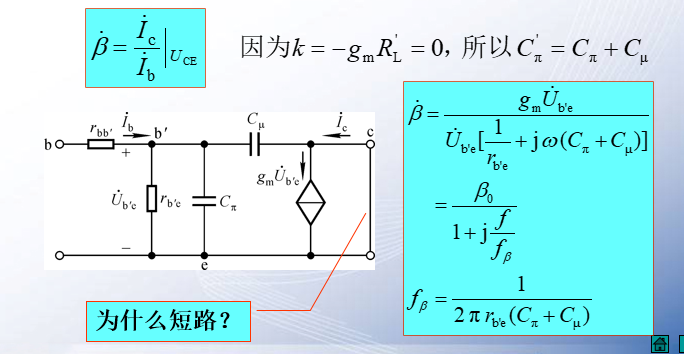

1. 适于频率从0至无穷大的表达式
2. 电流放大倍数的频率特性曲线

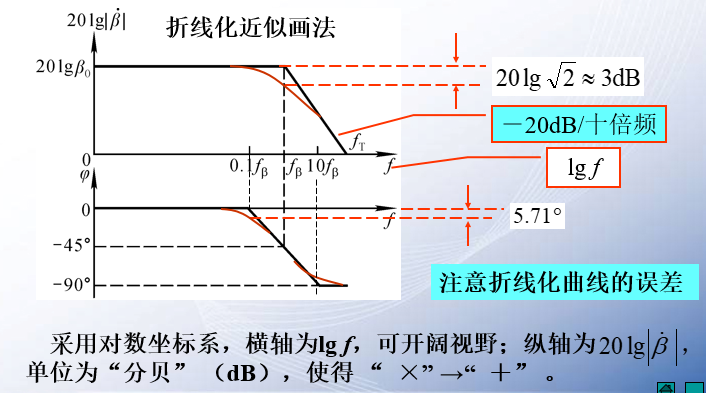

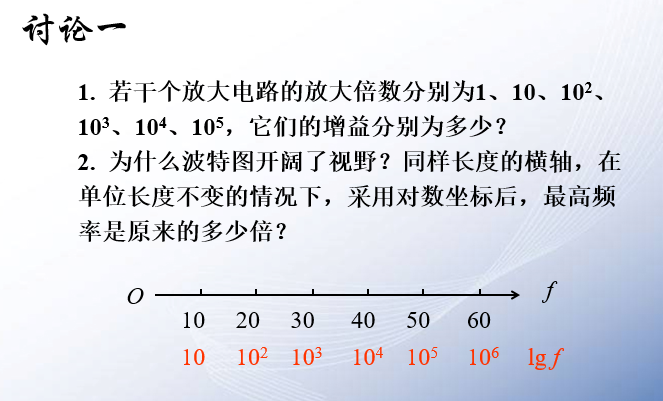

3. 电流放大倍数的波特图**:**采用对数坐标系

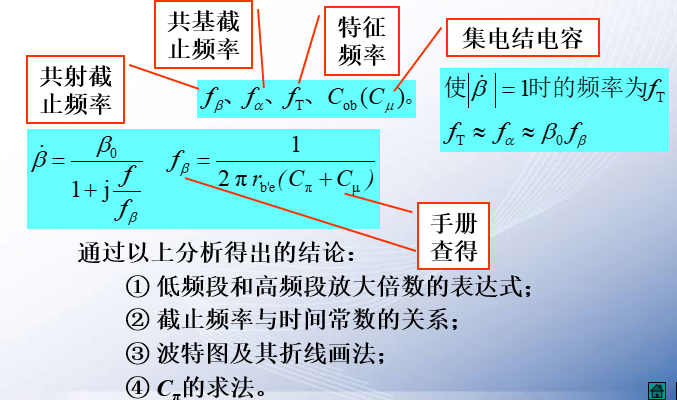

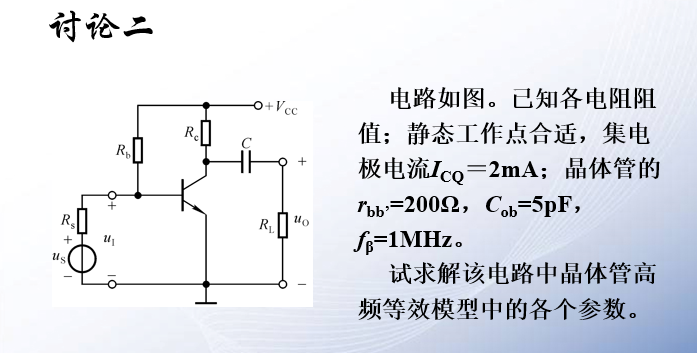

三、晶体管的频率参数
§5.3****放大电路的频率响应

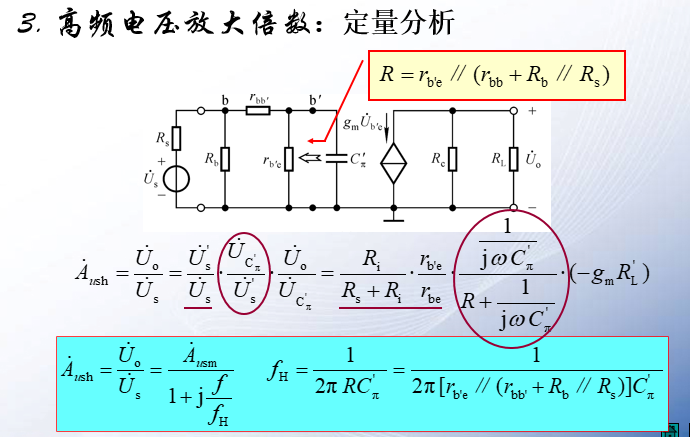

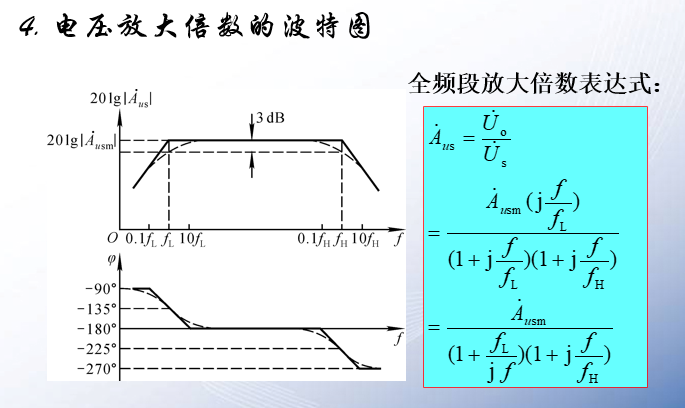

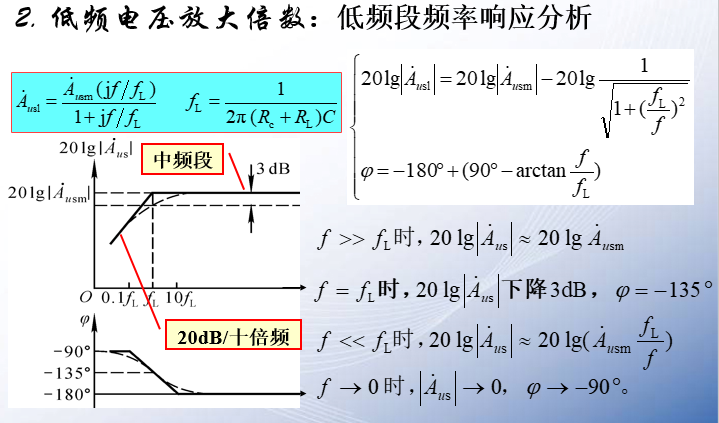

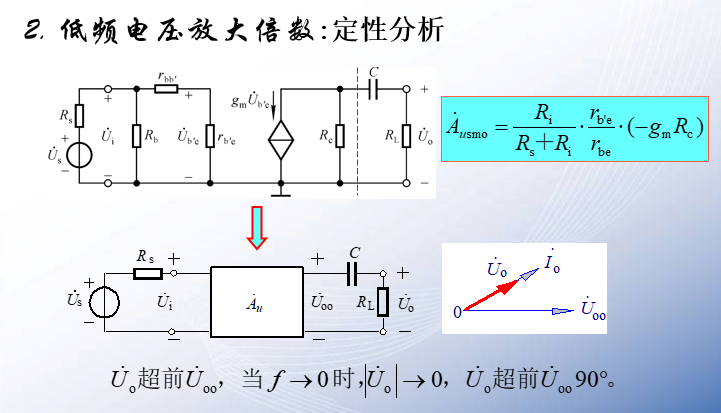

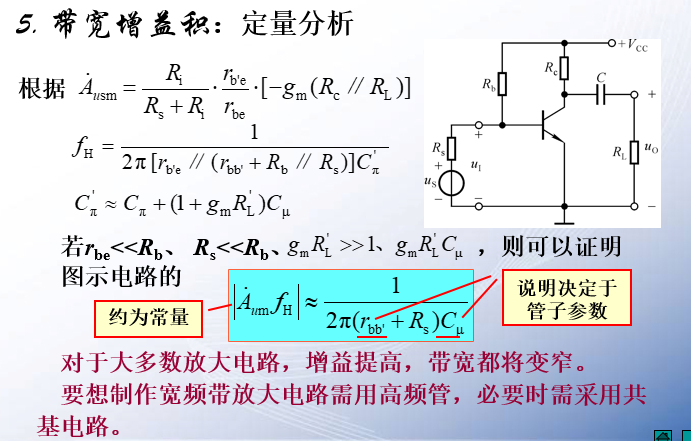

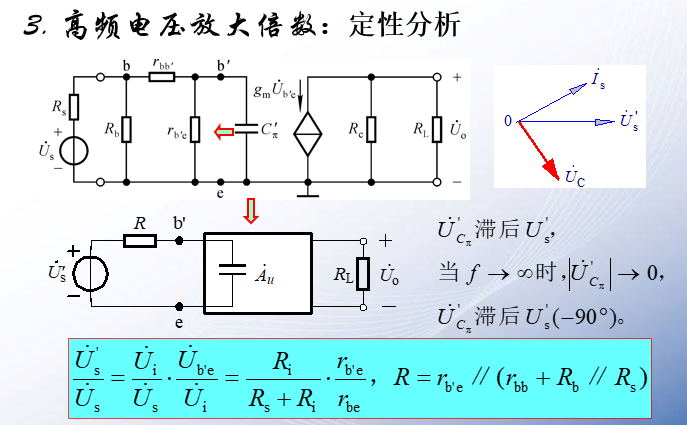

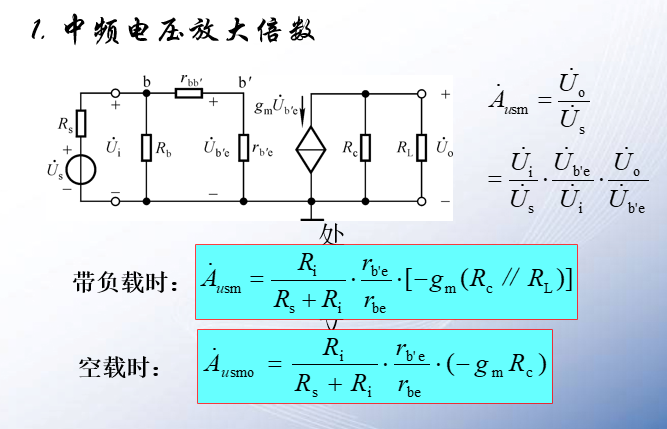

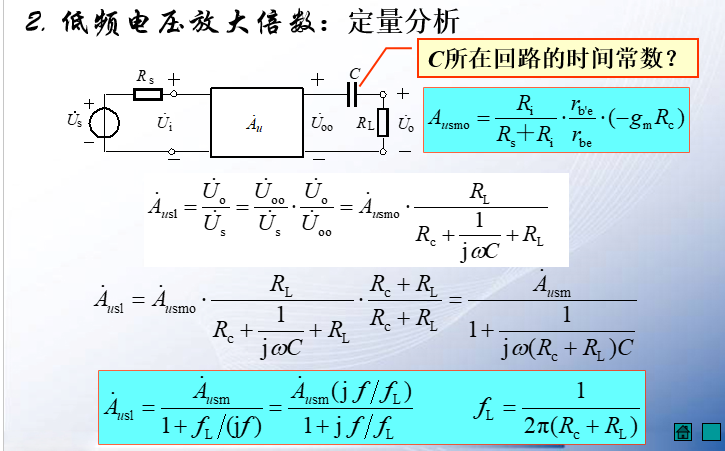

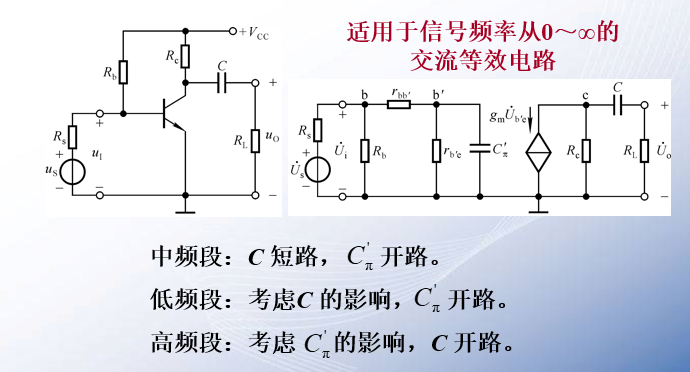

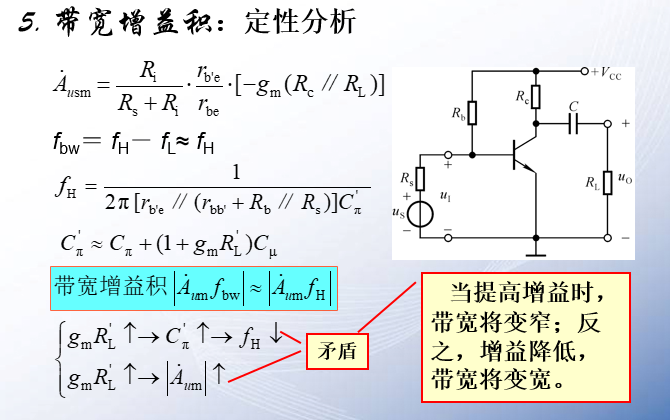

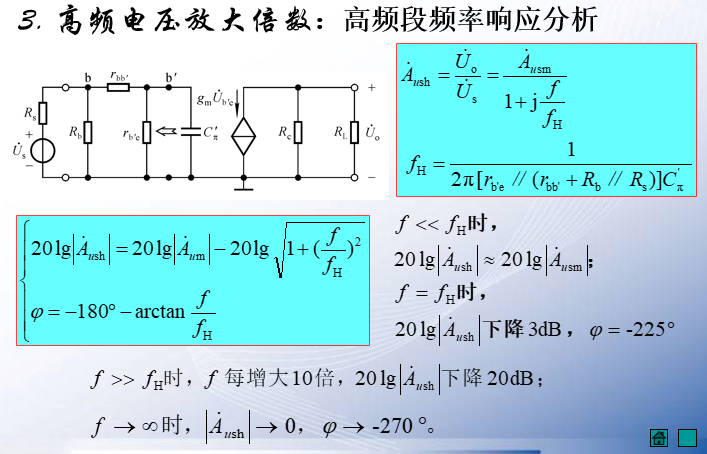

一、单管共射放大电路的频率响应
二、多级放大电路的频率响应

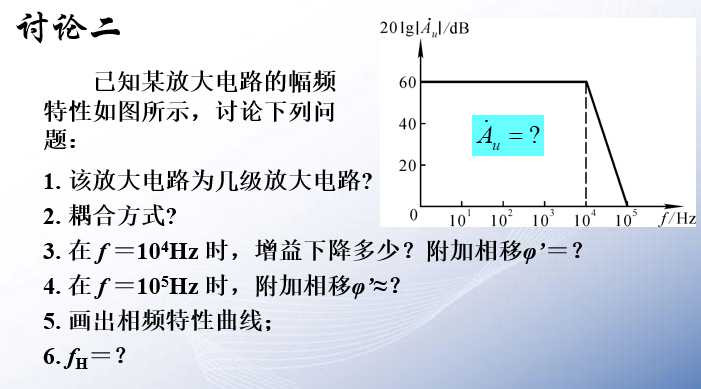

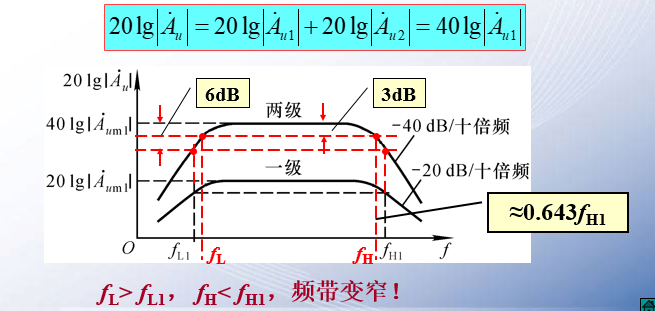

1.讨论： 一个两级放大电路每一级（已考虑了它们的相互影响）的幅频特性均如图所示。

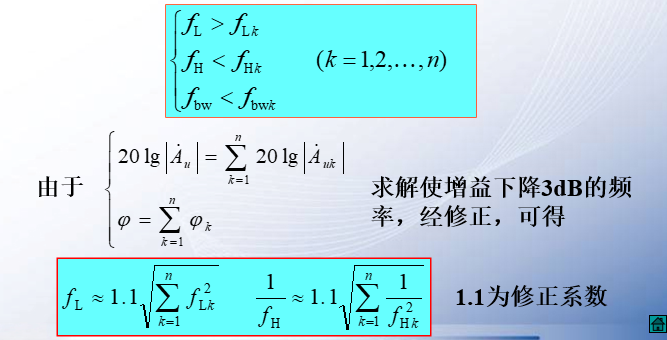

2. 多级放大电路的频率响应与各级的关系
对于n级放大电路，若各级的下、上限频率分别为fL1****～fLn***、fH1***～fHn，整个电路的下、上限频率分别为fL****、** fH****，则

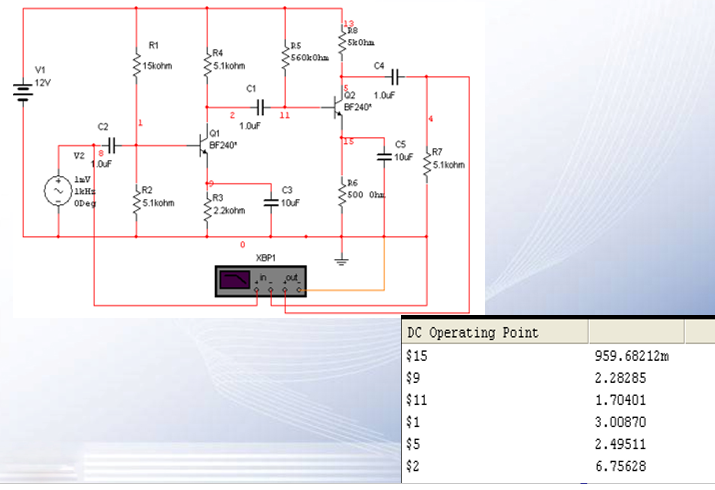

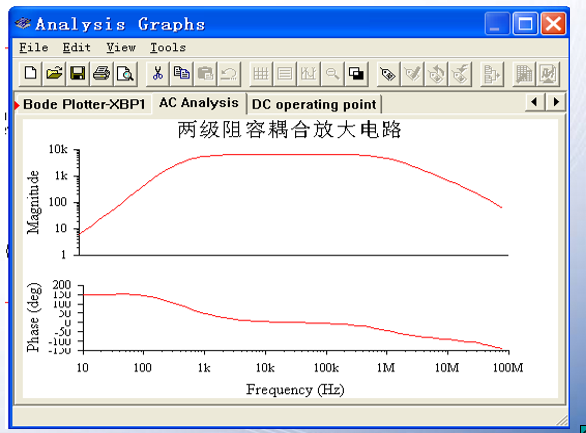

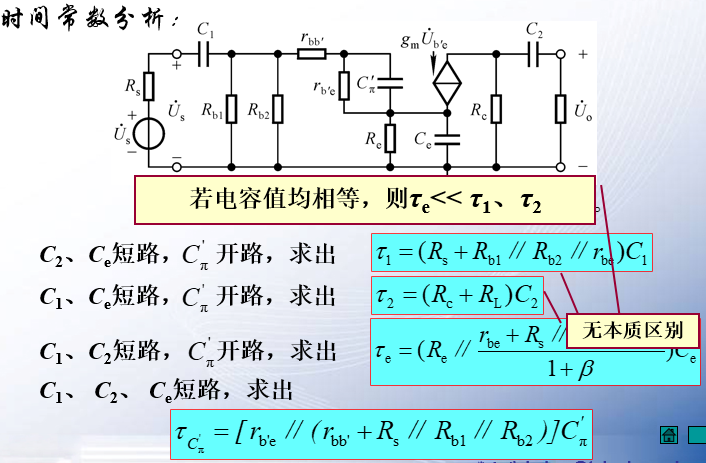

讨论三：两级阻容耦合放大电路的频率响应
