当你对智能中控屏说 "关闭窗帘"，屏幕上的窗帘图标应声关闭，窗帘电机缓缓收起。但在这看似简单的交互背后，中控屏完成了一系列复杂操作：识别触摸指令、通过 I2C 读取环境光传感器（判断是否需要调整屏幕亮度）、通过 UART 向窗帘电机发送控制指令、通过 GPIO 检测电机到位反馈信号。任何一个环节出现问题，用户体验都会瞬间崩塌。
智能家居中控屏是家庭智能化的 "神经中枢"。它不仅要提供流畅的人机交互，还要协调多个子设备、读取多种传感器、执行精准的硬件控制。测试这样的系统，需要验证的不是单一功能，而是多个技术域在毫秒级时间轴上的协同能力。
本文将从智能家居中控屏的核心测试场景出发，拆解 "触摸屏操作 + I2C 传感器采集 + UART 子设备通信 + GPIO 硬件控制" 四域协同的测试方法论，并探讨如何通过统一平台实现端到端自动化验证。

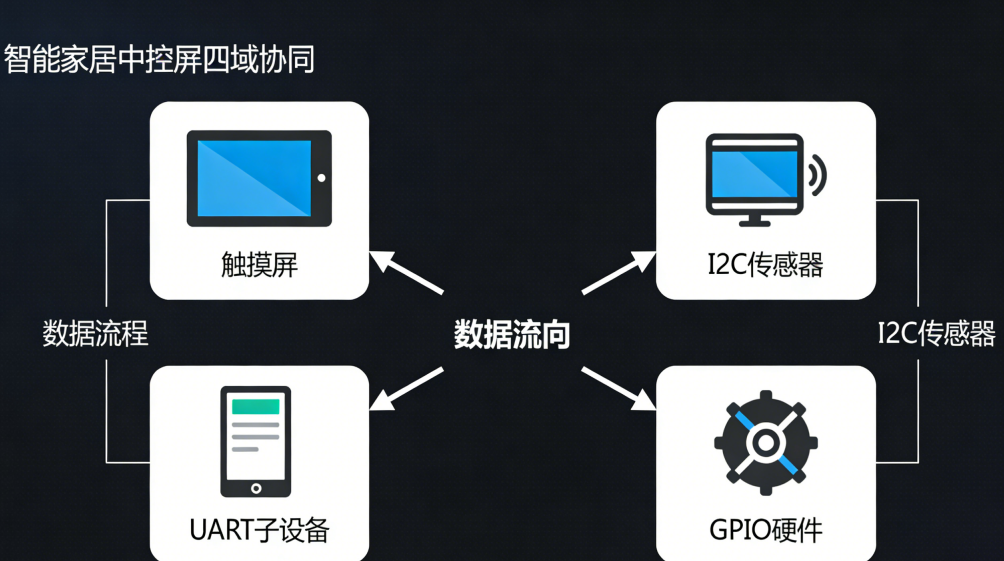

一、中控屏测试的 "四域协同" 复杂度
一款典型的智能家居中控屏，其业务逻辑涉及四个紧密耦合的技术域：
1. 人机交互域：触摸屏操作
- 用户点击、滑动、长按等操作
- 需要验证：触摸响应延迟（从触摸到界面反馈）、多点触控支持、误触防护、界面状态切换准确性
2. 环境感知域：I2C 传感器采集
- 环境光传感器（I2C）：实时采集光照强度，自动调节屏幕亮度
- 温湿度传感器（I2C）：监测室内环境，联动空调 / 加湿器
- 需要验证：采集频率、数据准确性、异常值处理、传感器热插拔
3. 设备通信域：UART 与子设备交互
- 通过 UART 与窗帘电机、灯光控制器、空调网关等子设备通信
- 需要验证：指令下发与响应、数据格式解析、重传机制、通信异常恢复
4. 硬件控制域：GPIO 执行与控制
- GPIO 控制继电器（开关灯、插座）、检测门磁状态
- 需要验证：电平跳变时序、控制准确率、干扰防护、反馈信号捕获
这四个域不是孤立的 ------触摸屏设置的场景模式，决定了传感器采集哪些数据、向哪些子设备下发指令、控制哪些 GPIO 输出。整条链路的端到端延迟、数据传递的准确性、异常场景的覆盖，是中控屏测试的核心。
二、传统测试方式的局限性
目前多数智能家居企业的测试方式存在明显短板：
表格
| 测试环节 | 传统方式 | 局限 |
|---|---|---|
| 触摸屏交互 | 人工点击，肉眼观察界面变化 | 无法量化延迟，无法自动化回归 |
| I2C 传感器 | 用传感器评估板手动改变环境条件 | 难以精确模拟特定场景，无法与触控关联 |
| UART 通信 | 串口助手抓日志，人工比对 | 数据量大时难以分析，无法与其他域时序对齐 |
| GPIO 控制 | 万用表 / 示波器点测 | 测量点分散，无法与触摸指令关联 |
最关键的问题在于：这四个域的测试是割裂的。当用户点击 "回家模式"，灯亮了但窗帘没关时，你无法判断是触摸指令没触发，还是 UART 指令没发出，还是 GPIO 控制失效 ------ 因为四个环节的测试数据没有统一的时间轴。
三、宏控 UTP 平台的交联测试能力
宏控 UTP 企业级测试平台针对智能家居中控屏测试场景，提供了一套完整的统一测试框架，核心能力包括：
1. 统一的硬件抽象层
宏控 UTP 原生支持中控屏测试所需的所有接口：
表格
| 接口类型 | 宏控 UTP 平台能力 |
|---|---|
| 触摸屏 | 模拟点击 / 滑动 / 长按操作、图像比对识别界面状态、测量响应延迟 |
| I2C | 模拟传感器设备（光感 / 温湿度），按需发送数据；或从真实传感器读取 |
| UART | 收发指令、解析协议、模拟子设备响应、测量通信延迟 |
| GPIO | 输入检测（门磁 / 按键）、输出控制（继电器）、电平时序测量 |
| 其他 | SPI、AD/DA、PWM 等也原生支持 |
所有接口在宏控 UTP 中被统一抽象为 "信号"，可以像编程变量一样在测试用例中被调用和断言。

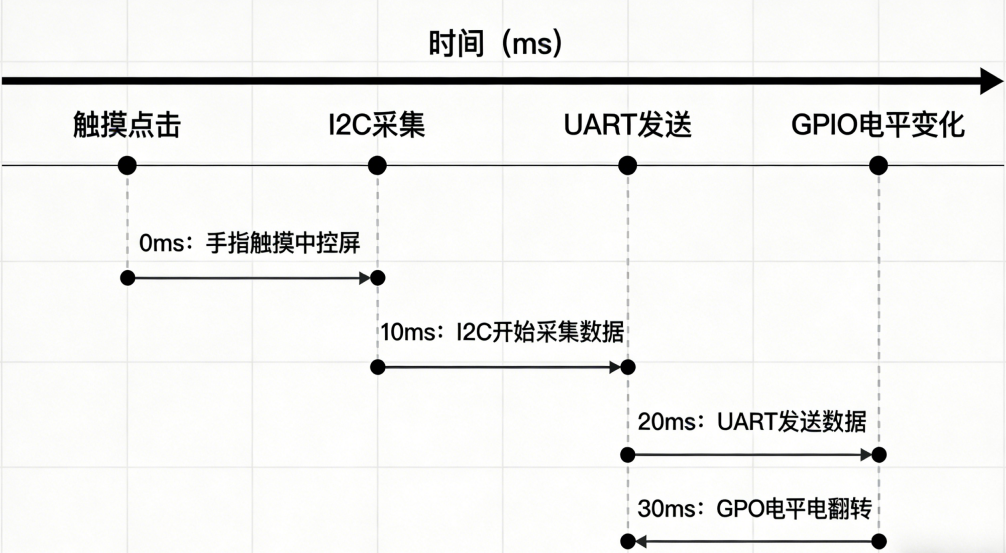

2. 跨接口的时序对齐
宏控 UTP 为所有接口事件打上统一时间戳，支持跨接口的时序断言：
- "从触摸屏点击'回家模式'到 UART 发出窗帘关闭指令，延迟≤200ms"
- "从 UART 发出指令到 GPIO 电平跳变（继电器吸合），延迟≤50ms"
- "从 GPIO 检测到位移反馈到屏幕状态更新，延迟≤100ms"
没有统一时间轴的端到端测试，只能算 "功能联调"，无法验证时序依赖型的交联逻辑。
3. 图形化与脚本化并行的用例编排
宏控 UTP 支持两种用例编排方式：
- 图形化编排：拖拽组件定义 "触摸点击 → I2C 读取 → UART 发送 → GPIO 检测" 流程
- 脚本化扩展：支持 Python 自定义复杂逻辑（如场景联动算法验证）
- 参数化：同一用例适配不同设备（不同 UART 波特率、不同 I2C 地址）
编排好的用例可以像代码一样版本管理、复用、组合，形成可积累的测试资产。
4. 与 CI/CD 的融合
宏控 UTP 支持：
- 自动化触发：固件代码提交后自动触发中控屏测试套件
- 测试报告：清晰展示每个步骤执行结果、时序图、失败定位
- 告警通知：测试失败时自动通知研发人员
四、实战用例：中控屏 "回家模式" 交联测试
以下是一个完整的中控屏 "回家模式" 测试用例，在宏控 UTP 平台上实现：
表格
| 步骤 | 动作 | 验证点 | 接口 / 域 |
|---|---|---|---|
| 1 | 平台模拟触摸屏点击 "回家模式" 按钮 | 界面切换到 "回家模式" 状态 | 触摸屏（图像比对） |
| 2 | 平台通过 I2C 模拟环境光传感器，发送 "低光照" 数据（10 lux） | 屏幕亮度自动调整为 30% | I2C 采集域 |
| 3 | 平台监听 UART 总线 | 捕获 "窗帘关闭" 指令，校验数据格式 | UART 通信域 |
| 4 | 平台检测 GPIO 引脚 | 继电器控制引脚电平从低变高 | GPIO 控制域 |
| 5 | 平台通过 UART 模拟窗帘电机，返回 "到位" 反馈 | 验证反馈处理逻辑 | UART 通信域 |
| 6 | 平台比对屏幕界面 | 窗帘图标变为 "关闭" 状态 | 触摸屏（图像比对） |
时序断言：
- 从触摸点击（步骤 1）到 UART 发出指令（步骤 3）的延迟 ≤ 200ms
- 从 UART 发出指令到 GPIO 电平跳变（步骤 4）的延迟 ≤ 50ms
- 从 GPIO 跳变到屏幕状态更新（步骤 6）的延迟 ≤ 100ms
测试报告输出：
- 时序图：清晰展示触摸→I2C→UART→GPIO→屏幕反馈的时间轴
- 判定结果：通过 / 失败，并标注实际延迟值
- 失败定位：如果延迟超标，报告会指出是哪个环节耗时异常
五、异常场景模拟能力
宏控 UTP 平台还支持中控屏常见的异常场景模拟：
表格
| 异常场景 | 平台模拟方式 | 验证目标 |
|---|---|---|
| 传感器脱落 | I2C 通信中断，无响应 | 中控屏降级处理（保持亮度不变） |
| 子设备无响应 | UART 指令发出后无 ACK | 重传机制、超时告警 |
| GPIO 干扰 | 模拟 GPIO 误触发（如门磁误报） | 防抖滤波、误报过滤 |
| 通信丢包 | UART 数据包丢失部分字节 | 校验重传、数据完整性 |
| 多任务并发 | 同时触发多个场景模式 | 资源冲突处理、优先级调度 |
这些异常场景在真实环境中难以复现，但在宏控 UTP 平台上可以精确模拟、反复验证。
六、结语：从功能测试到场景测试的跃迁
智能家居中控屏的测试，本质上是对 "人机交互 + 传感器采集 + 设备通信 + 硬件控制" 四域协同能力的系统性验证。传统工具链的割裂，无法发现跨域的时序异常和数据传递问题。而宏控 UTP 统一平台，能够将触摸屏操作、I2C 传感器数据、UART 通信、GPIO 控制对齐到同一个时间轴，实现端到端的自动化验证。
当智能家居从 "单品智能" 走向 "全屋智能"，中控屏的可靠性直接决定了用户对整个系统的信任度。用工程化的方法构建交联测试体系，是对智能家居产品体验的基本尊重。
宏控 UTP 已支持多款主流中控屏平台的自动化测试，涵盖触摸屏交互、I2C/SPI 传感器、UART/RS485 子设备通信、GPIO/PWM 硬件控制等全场景。如需获取智能家居测试方案或申请试用，欢迎访问宏控软件官网或联系技术顾问。
