映翰通IG502实战：通过RS232采集交通信号灯数据，实现自动短信告警

写在前面

很多做交通运维的同行都有过这样的经历：某个路口的信号灯坏了，往往是等路人投诉或者交警巡逻才发现，甚至出了事故才被倒查责任。能不能让信号灯自己"开口说话"？ 一旦异常就自动发短信到手机上？

最近在一个项目中，我用映翰通IG502边缘计算网关 ，通过RS232接口 对接交通信号控制机，实时采集各相位信号灯状态，再配合映翰通Inconnect物联网平台，实现了自动短信告警。整个过程配置简单，不需要写复杂代码，而且平台本身就支持短信通知，省去了自己对接短信网关的麻烦。

这篇文章适合：

需要远程监控信号灯状态的交通运维人员
对工业网关数据采集感兴趣的物联网工程师
想了解Modbus RTU通过RS232采集的实战案例

你会看到：

IG502如何通过RS232读取信号机数据
如何把网关添加到Inconnect平台
怎样配置一条告警规则，让网关自动发短信
方案的真实优势和注意事项

一、为什么选IG502做这个事？

1. 路口环境太"硬核"

交通控制箱夏天六七十度、冬天零下十几度，还有震动、电磁干扰、电压波动。普通设备放进去几个月就罢工。

IG502是工业级设计：工作温度-20℃~70℃，支持12~48VDC宽压供电，电磁兼容达EMC 3级，IP30防护。放路口控制箱里，踏实。

2. RS232接口刚好对上

很多传统信号控制机（尤其是早期或主流品牌）对外通信口是RS232 （DB9形态），不是RS485。IG502自带1个RS232（RJ45端子引出）和1个RS485，可以根据信号机接口灵活选择。本次我们直接用IG502的RS232口对接信号机RS232口，使用Modbus RTU协议读取数据，接线简单，配置也快。

3. 边缘计算 + 本地短信，可靠性更高

IG502采用ARM Cortex-A8处理器，内置Python开发环境，用户可以编写脚本运行在网关内部，直接读取本地串口采集到的Modbus寄存器值，进行逻辑判断。一旦检测到异常（如红灯绿灯全灭、红绿冲突、信号机故障码不为0），脚本可以通过网关的4G模块发送AT指令 ，将告警短信发送到指定手机号。

这个过程中完全不经过云平台，即使网络中断或Inconnect平台临时故障，网关依然能够发出短信。数据上报到Inconnect平台仅用于集中监控和历史查询，不作为告警依赖。

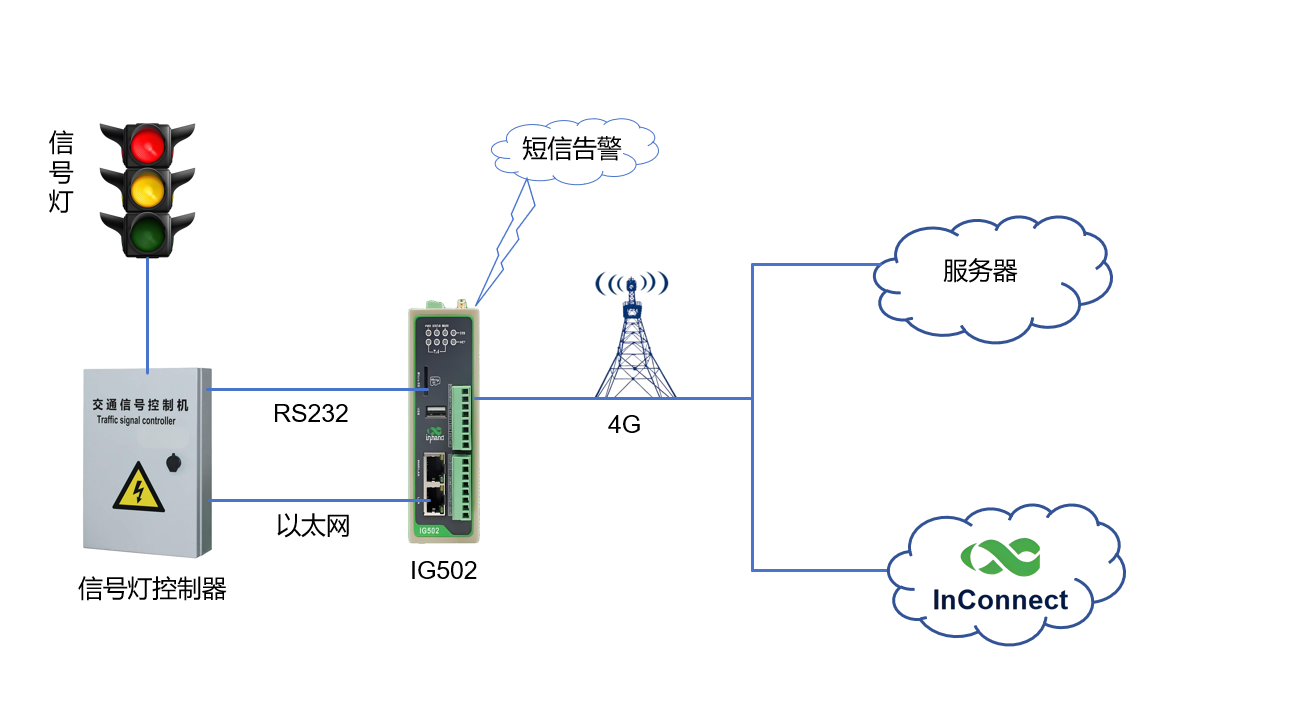

二、方案整体架构

采集层：IG502通过RS232定期读取信号机的寄存器（红绿灯状态、故障码等）
传输层：使用4G或以太网上传数据到用户服务器
平台层：Inconnect负责设备管理
告警层：网关检测异常条件，自动触发短信发送

三、核心实战步骤（手把手）

Step 1：硬件接线

信号控制机的RS232 DB9接口（公头）与IG502的RS232端子对应连接：

IG502 RS232端子（RJ45形式）	信号机DB9针脚
TXD	针脚2（RXD）
RXD	针脚3（TXD）
GND	针脚5（GND）

注意： 接线要交叉连接（TXD接对方RXD，RXD接对方TXD），接反了无法通信。

Step 2：IG502网络配置

插入一张4G SIM卡（或连接网线），登录IG502的Web界面（默认IP 192.168.2.1，账号adm/密码123456）。在"网络设置"中配置APN（如果是物联网卡，按运营商要求填写），确保网关能正常访问互联网。

Step 3：配置RS232 Modbus数据采集

IG502内置了DeviceSupervisor数据采集功能，通过Web界面即可完成配置：

进入DeviceSupervisor → 串口设备 → 添加
选择接口：RS232
设置串口参数：与信号机说明书保持一致，常见的是 9600, 8, N, 1（波特率9600，数据位8，无校验，停止位1）
协议选择：Modbus RTU
添加采集点：
- 相位A红灯状态：地址40001，类型保持寄存器
- 相位A绿灯状态：地址40002
- 信号机故障码：地址30001
设置采集周期：建议1000ms（1秒一次）

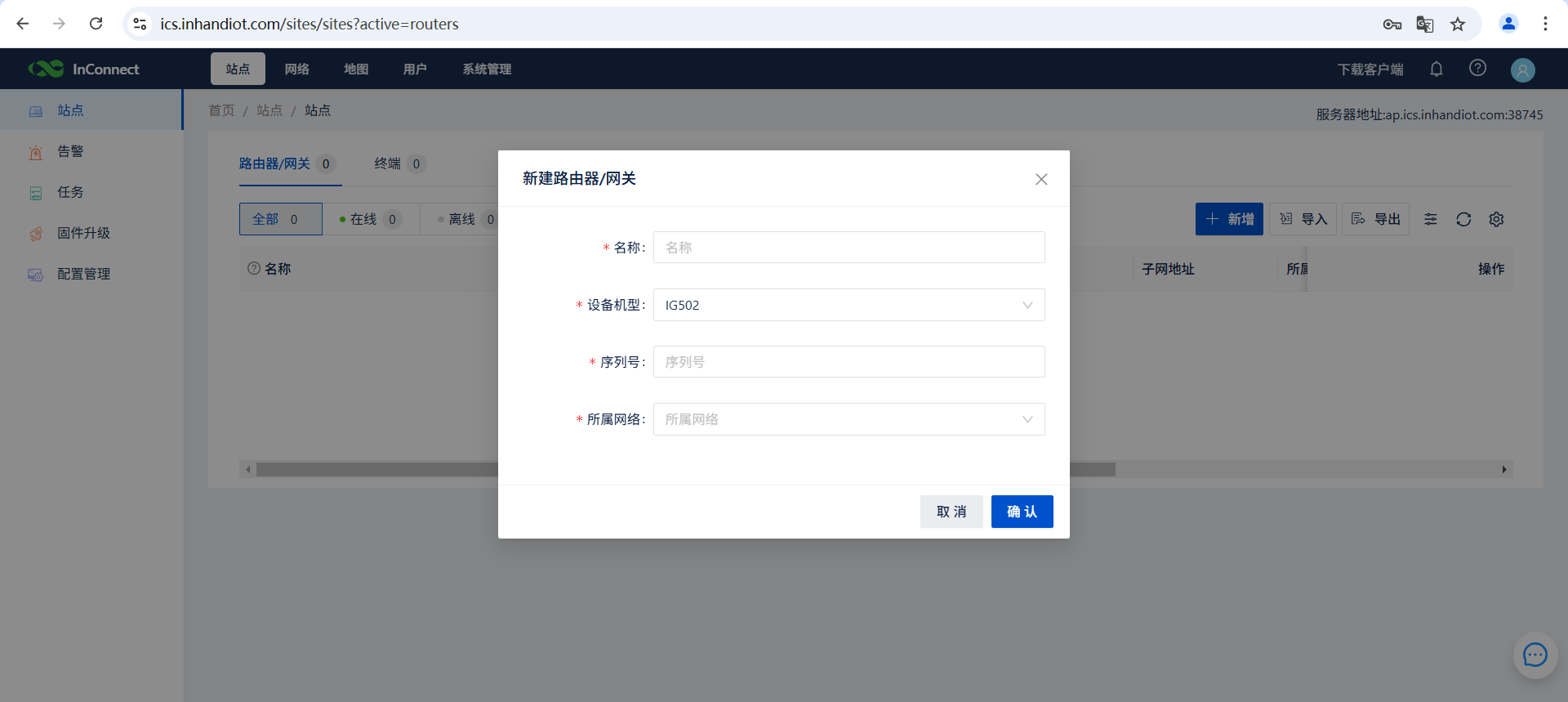

Step 4：设备接入Inconnect平台

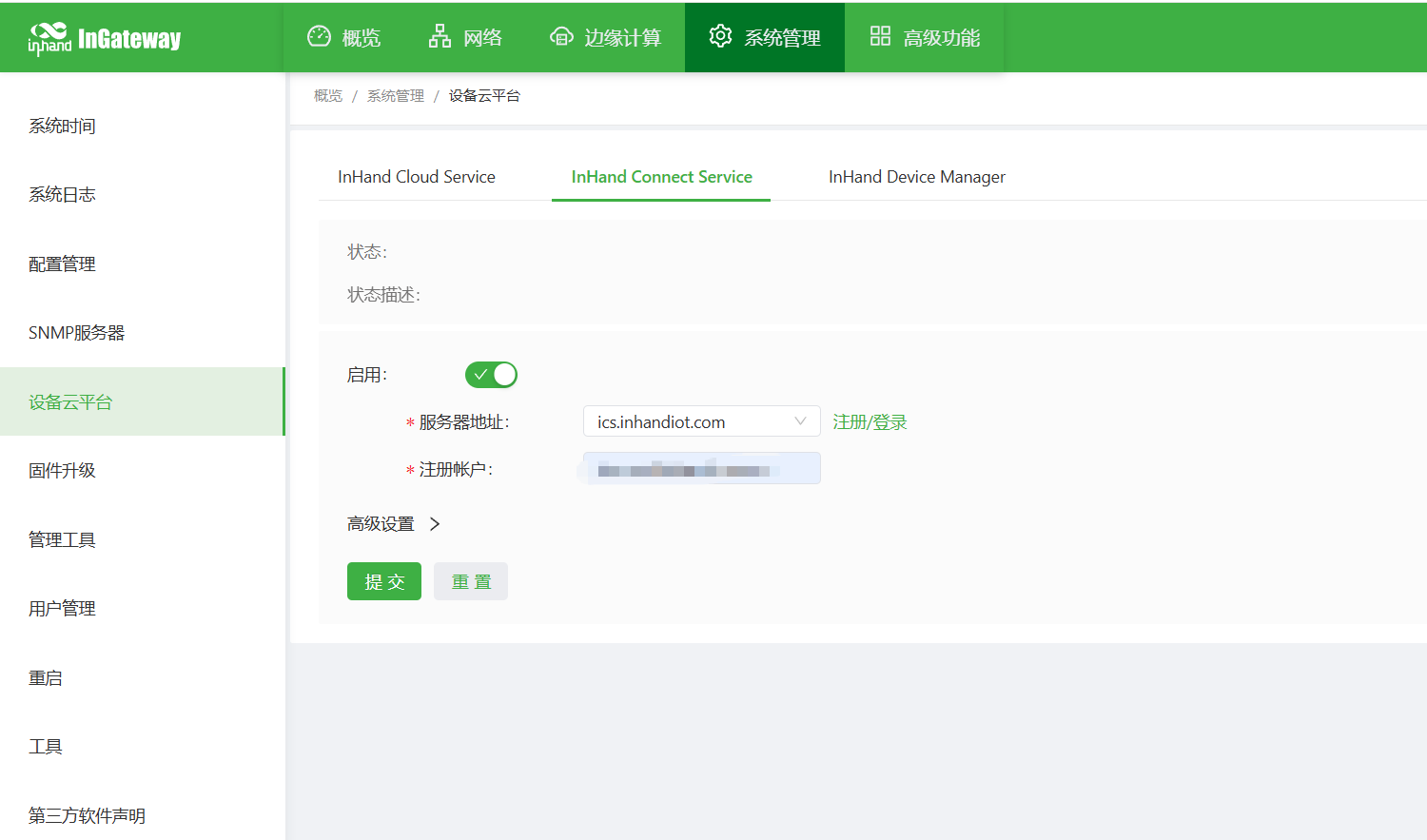

在IG502的""配置页面中：

平台配置

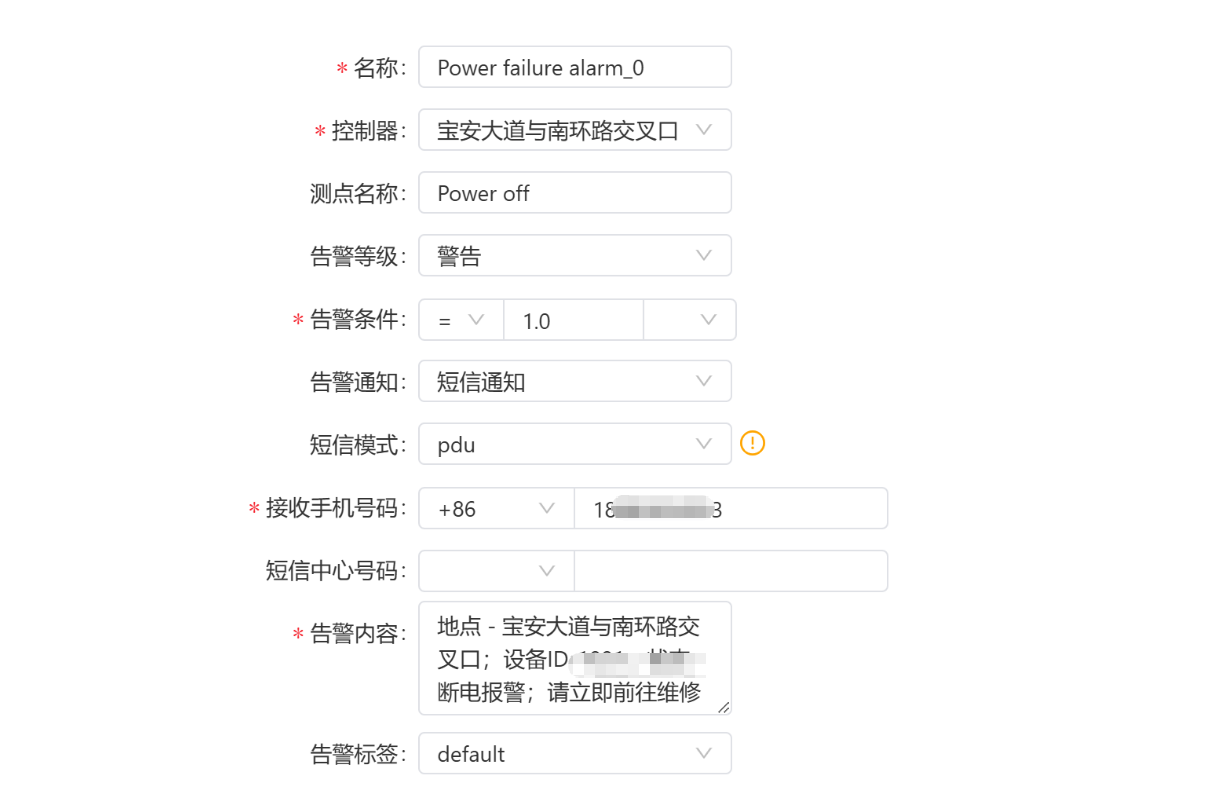

Step 5：配置短信告警规则（核心）

配置完成后，一旦真实信号灯出现异常，几秒内你的手机就会收到短信。

四、方案优势（为什么值得用）

对比项	传统人工巡检	本方案（IG502+Inconnect）
故障发现	小时/天级别，被动滞后	秒级自动检测，主动告警
人力成本	需派人定时巡查	无人值守，运维人员按需出动
数据记录	无历史数据，故障难追溯	所有状态变化自动记录，可回放
告警方式	电话通知或对讲	短信直达，可多人接收
平台建设	需自研或购买复杂系统	Inconnect即开即用，免开发

另外，IG502本身的工业可靠性和边缘计算能力也带来了额外价值：

断点续传：网络故障时数据本地缓存，恢复后自动补传
远程维护：可通过Inconnect平台远程登录IG502的Web界面，升级固件、修改配置，不用跑现场
灵活扩展：未来如需增加路口，只需增加IG502，在平台统一管理即可

五、注意事项与避坑指南

RS232接线别搞反：TXD接对方RXD，RXD接对方TXD，GND对GND。用串口调试助手先测试通信，确认能读到数据再配平台。
Modbus地址偏移：部分信号机的寄存器地址采用0基准，而IG502可能使用1基准，配置时注意偏移量设置（+1或-1），以实际读到正确数值为准。
短信频率控制：避免告警条件频繁触发导致短时间内收到几十条短信。可在规则中设置"告警静默时间"（例如10分钟内相同告警只发一次）。
SIM卡需开通短信功能：SIM卡需要支持短信功能。
设备离线告警：务必开启，因为网络中断、断电等也会导致监控失效，要能第一时间知道。

六、写在最后

映翰通IG502配合Inconnect平台，用比较低的成本和门槛，就能把路口的信号灯"管起来"。你不需要懂复杂的嵌入式开发，也不用自己搭服务器、对接短信网关。接线、配地址、设规则三步走，半天之内就能让信号灯拥有自动告警能力。

更重要的是，这套方案同样适用于智能路灯、交通诱导屏、泵站监控等类似场景。只要是支持Modbus RTU通过RS232/485接口的设备，都可以复用本文的方法。

如果你正在为信号灯监控发愁，或者想给现有设备加上远程告警功能，不妨从IG502开始试试。欢迎在评论区交流你的实际案例或踩坑经验。
