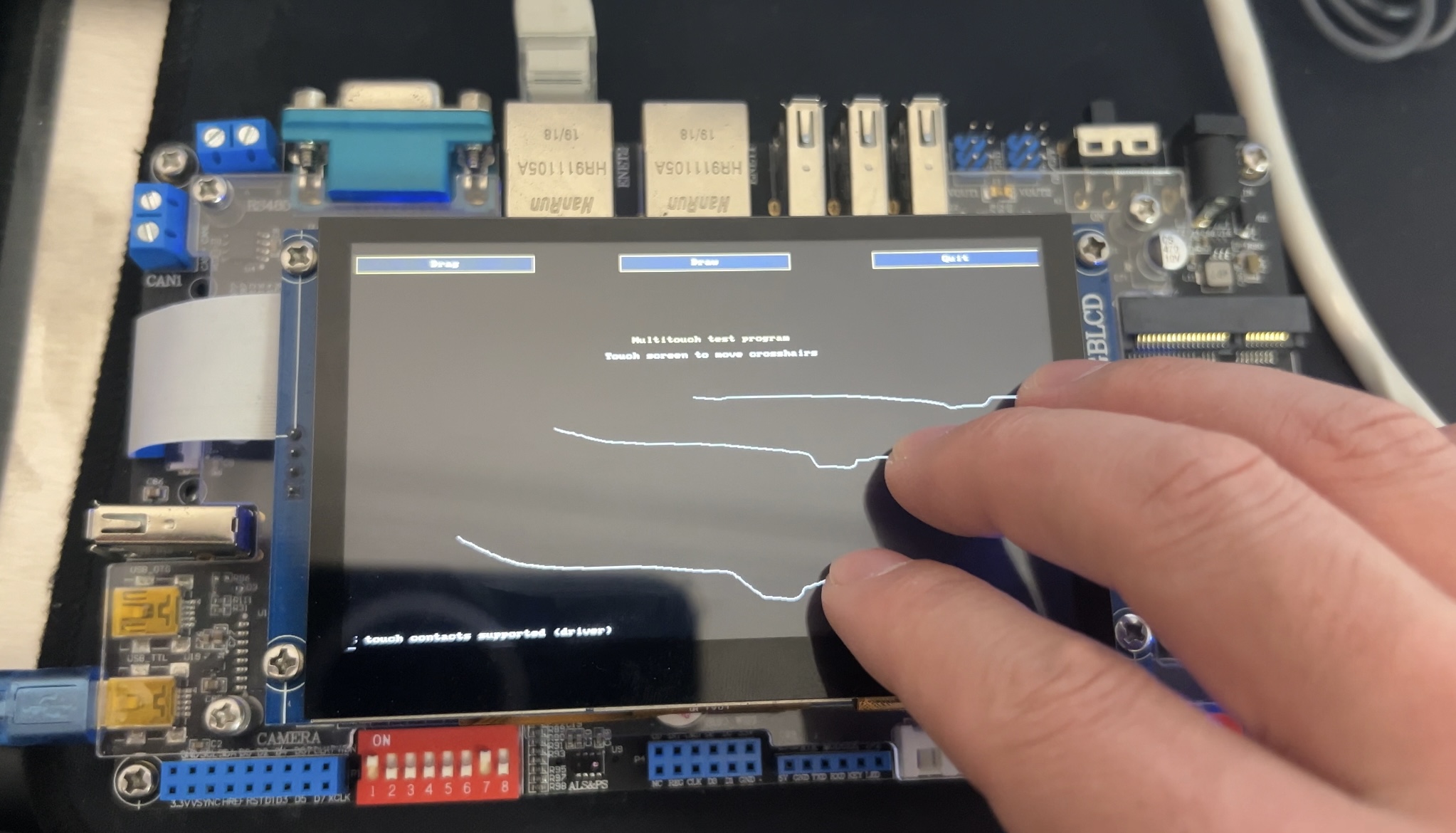

正点原子 imx6ull 开发板，4.3寸屏
&i2c2 {
clock_frequency = <100000>;
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_i2c2>;
status = "okay";
/* 实际是 4.3寸 触摸屏 */
gt9147: gt9147@14 {
compatible = "goodix,gt9147","goodix,gt9";
reg = <0X14>;
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_tsc &pinctrl_tsc_reset >;
interrupt-parent = <&gpio1>;
interrupts = <9 0>;
reset-gpios = <&gpio5 9 GPIO_ACTIVE_LOW>;
interrupt-gpios = <&gpio1 9 GPIO_ACTIVE_LOW>;
status = "okay";
};
pinctrl_tsc_reset: tsc_rest {
fsl,pins = <
MX6ULL_PAD_SNVS_TAMPER9__GPIO5_IO09 0x10B0 /* 复位引脚 */
>;
};
pinctrl_tsc: tscgrp {
fsl,pins = <
MX6UL_PAD_GPIO1_IO09__GPIO1_IO09 0x79 /* 中断引脚 */
>;
};
#include <linux/module.h>
#include <linux/i2c.h>
#include <linux/regmap.h>
#include <linux/gpio/consumer.h>
#include <linux/of_irq.h>
#include <linux/interrupt.h>
#include <linux/input.h>
#include <linux/input/mt.h>
#include <linux/debugfs.h>
#include <linux/delay.h>
#include <linux/slab.h>
#include <linux/gpio.h>
#include <linux/of_gpio.h>
#include <linux/input/mt.h>
#include <linux/input/touchscreen.h>
#include <linux/i2c.h>
#include <asm/unaligned.h>
#define GT_CTRL_REG 0X8040 /* GT9147控制寄存器 */
#define GT_MODSW_REG 0X804D /* GT9147模式切换寄存器 */
#define GT_9xx_CFGS_REG 0X8047 /* GT9147配置起始地址寄存器 */
#define GT_1xx_CFGS_REG 0X8050 /* GT1151配置起始地址寄存器 */
#define GT_CHECK_REG 0X80FF /* GT9147校验和寄存器 */
#define GT_PID_REG 0X8140 /* GT9147产品ID寄存器 */
#define GT_GSTID_REG 0X814E /* GT9147当前检测到的触摸情况 */
#define GT_TP1_REG 0X814F /* 第一个触摸点数据地址 */
#define GT_TP2_REG 0X8157 /* 第二个触摸点数据地址 */
#define GT_TP3_REG 0X815F /* 第三个触摸点数据地址 */
#define GT_TP4_REG 0X8167 /* 第四个触摸点数据地址 */
#define GT_TP5_REG 0X816F /* 第五个触摸点数据地址 */
#define MAX_SUPPORT_POINTS 5 /* 最多5点电容触摸 */
struct gt9147_dev {
int irq_pin,reset_pin; /* 中断和复位IO */
int irqnum; /* 中断号 */
int irqtype; /* 中断类型 */
int max_x; /* 最大横坐标 */
int max_y; /* 最大纵坐标 */
void *private_data; /* 私有数据 */
struct input_dev *input; /* input结构体 */
struct i2c_client *client; /* I2C客户端 */
};
struct gt9147_dev gt9147;
const u8 irq_table[] = {IRQ_TYPE_EDGE_RISING, IRQ_TYPE_EDGE_FALLING, IRQ_TYPE_LEVEL_LOW, IRQ_TYPE_LEVEL_HIGH}; /* 触发方式 */
/*
* @description : 复位GT9147
* @param - client : 要操作的i2c
* @param - multidev: 自定义的multitouch设备
* @return : 0，成功;其他负值,失败
*/
static int gt9147_ts_reset(struct i2c_client *client, struct gt9147_dev *dev)
{
int ret = 0;
/* 申请复位IO*/
if (gpio_is_valid(dev->reset_pin)) {
/* 申请复位IO，并且默认输出高电平 */
ret = devm_gpio_request_one(&client->dev,
dev->reset_pin, GPIOF_OUT_INIT_HIGH,
"gt9147 reset");
if (ret) {
return ret;
}
}
/* 申请中断IO*/
if (gpio_is_valid(dev->irq_pin)) {
/* 申请复位IO，并且默认输出高电平 */
ret = devm_gpio_request_one(&client->dev,
dev->irq_pin, GPIOF_OUT_INIT_HIGH,
"gt9147 int");
if (ret) {
return ret;
}
}
/* 4、初始化GT9147，要严格按照GT9147时序要求 */
gpio_set_value(dev->reset_pin, 0); /* 复位GT9147 */
msleep(10);
gpio_set_value(dev->reset_pin, 1); /* 停止复位GT9147 */
msleep(10);
gpio_set_value(dev->irq_pin, 0); /* 拉低INT引脚 */
msleep(50);
gpio_direction_input(dev->irq_pin); /* INT引脚设置为输入 */
return 0;
}
/*
* @description : 从GT9147读取多个寄存器数据
* @param - dev: GT9147设备
* @param - reg: 要读取的寄存器首地址
* @param - buf: 读取到的数据
* @param - len: 要读取的数据长度
* @return : 操作结果
*/
static int gt9147_read_regs(struct gt9147_dev *dev, u16 reg, u8 *buf, int len)
{
int ret;
u8 regdata[2];
struct i2c_msg msg[2];
struct i2c_client *client = (struct i2c_client *)dev->client;
/* GT9147寄存器长度为2个字节 */
regdata[0] = reg >> 8;
regdata[1] = reg & 0xFF;
/* msg[0]为发送要读取的首地址 */
msg[0].addr = client->addr; /* ft5x06地址 */
msg[0].flags = !I2C_M_RD; /* 标记为发送数据 */
msg[0].buf = ®data[0]; /* 读取的首地址 */
msg[0].len = 2; /* reg长度*/
/* msg[1]读取数据 */
msg[1].addr = client->addr; /* ft5x06地址 */
msg[1].flags = I2C_M_RD; /* 标记为读取数据*/
msg[1].buf = buf; /* 读取数据缓冲区 */
msg[1].len = len; /* 要读取的数据长度*/
ret = i2c_transfer(client->adapter, msg, 2);
if(ret == 2) {
ret = 0;
} else {
ret = -EREMOTEIO;
}
return ret;
}
/*
* @description : 向GT9147多个寄存器写入数据
* @param - dev: GT9147设备
* @param - reg: 要写入的寄存器首地址
* @param - val: 要写入的数据缓冲区
* @param - len: 要写入的数据长度
* @return : 操作结果
*/
static s32 gt9147_write_regs(struct gt9147_dev *dev, u16 reg, u8 *buf, u8 len)
{
u8 b[256];
struct i2c_msg msg;
struct i2c_client *client = (struct i2c_client *)dev->client;
b[0] = reg >> 8; /* 寄存器首地址低8位 */
b[1] = reg & 0XFF; /* 寄存器首地址高8位 */
memcpy(&b[2],buf,len); /* 将要写入的数据拷贝到数组b里面 */
msg.addr = client->addr; /* gt9147地址 */
msg.flags = 0; /* 标记为写数据 */
msg.buf = b; /* 要写入的数据缓冲区 */
msg.len = len + 2; /* 要写入的数据长度 */
return i2c_transfer(client->adapter, &msg, 1);
}
#if 1
static irqreturn_t gt9147_irq_handler(int irq, void *dev_id)
{
struct gt9147_dev *dev = dev_id;
u8 data, clear_val = 0;
u8 temp_buf[5]; // 每个触摸点的原始数据缓存
int i, ret, touch_num, x, y, id;
static u8 last_touch_mask = 0; // 用于记录上一次触摸的手指（槽位）状态
u8 current_touch_mask = 0; // 本次触摸状态
static int last_points = -1; // 调试
/* 读取触摸状态寄存器 , 最高位 0x80 表示触摸数据有效 */
ret = gt9147_read_regs(dev, GT_GSTID_REG, &data, 1);
if (ret < 0 )
return IRQ_HANDLED;
if(!(data & 0x80))
goto exit_clear; // 清除中断
touch_num = data & 0x0f; // 获取触摸点数量
/* 遍历每个触摸点 */
for (i = 0; i < touch_num; i++) {
gt9147_read_regs(dev, GT_TP1_REG + i * 8, temp_buf, 5);
id = temp_buf[0] & 0x0F; // 手指 ID（0~9），用于 MT 槽位
x = temp_buf[1] | (temp_buf[2] << 8); // 触摸坐标（低字节 + 高字节）
y = temp_buf[3] | (temp_buf[4] << 8);
/* 报告触摸事件 */
if (id < MAX_SUPPORT_POINTS) {
input_mt_slot(dev->input, id); // 选择对应槽位, 使用硬件 id 作为槽位
input_mt_report_slot_state(dev->input, MT_TOOL_FINGER, true);// 报告手指按下状态,标记按下
input_report_abs(dev->input, ABS_MT_POSITION_X, x); // 上报坐标
input_report_abs(dev->input, ABS_MT_POSITION_Y, y);
current_touch_mask |= (1 << id);
if (i == 0) { // 兼容单点 , 老驱动或单点应用使用
input_report_abs(dev->input, ABS_X, x);
input_report_abs(dev->input, ABS_Y, y);
input_report_key(dev->input, BTN_TOUCH, 1);
}
}
}
// 遍历所有槽位 , 释放已经松开的槽位
for (i = 0; i < MAX_SUPPORT_POINTS; i++) {
/* 如果上一次触摸有，而本次没有，标记松开 */
if ((last_touch_mask & (1 << i)) && !(current_touch_mask & (1 << i))) {
input_mt_slot(dev->input, i);
input_mt_report_slot_state(dev->input, MT_TOOL_FINGER, false); // 标记松开
}
}
last_touch_mask = current_touch_mask; // 更新
/* 单点触摸松开处理: 如果没有触摸点，释放单点触摸按钮 */
if (touch_num == 0)
input_report_key(dev->input, BTN_TOUCH, 0);
/* 完成多点报告和同步 */
input_mt_report_pointer_emulation(dev->input, true); // 兼容老单点应用
input_sync(dev->input); // 通知内核所有输入事件已就绪
/* 用于调试，避免频繁打印 */
if (touch_num != last_points) {
// printk("gt9147 touch: points = %d\n", touch_num);
last_points = touch_num;
}
exit_clear:
clear_val = 0;
gt9147_write_regs(dev, GT_GSTID_REG, &clear_val, 1);
return IRQ_HANDLED; // 写 0 到状态寄存器，清除中断标志 ,通知内核 中断处理完成
}
#else
static irqreturn_t gt9147_irq_handler(int irq, void *dev_id)
{
struct gt9147_dev *dev = dev_id;
u8 data;
u8 clear_val = 0;
int i, ret;
int touch_num;
u8 temp_buf[5];
int id, x, y;
/* 1. 读取状态寄存器 */
ret = gt9147_read_regs(dev, GT_GSTID_REG, &data, 1);
if (ret < 0)
return IRQ_HANDLED;
/* 判断数据是否有效（Bit7） */
if (!(data & 0x80))
goto exit_clear;
touch_num = data & 0x0f;
/* 2. 遍历所有 slot（固定 0~4） */
for (i = 0; i < MAX_SUPPORT_POINTS; i++) {
if (i < touch_num) {
/* 读取触摸点数据 */
gt9147_read_regs(dev, GT_TP1_REG + i * 8, temp_buf, 5);
id = temp_buf[0] & 0x0F;
x = temp_buf[1] | (temp_buf[2] << 8);
y = temp_buf[3] | (temp_buf[4] << 8);
/* ⭐ slot 用 i，不是 id */
input_mt_slot(dev->input, i);
input_mt_report_slot_state(dev->input, MT_TOOL_FINGER, true);
input_report_abs(dev->input, ABS_MT_POSITION_X, x);
input_report_abs(dev->input, ABS_MT_POSITION_Y, y);
input_report_abs(dev->input, ABS_MT_TRACKING_ID, id);
/* 单点兼容 */
if (i == 0) {
input_report_abs(dev->input, ABS_X, x);
input_report_abs(dev->input, ABS_Y, y);
input_report_key(dev->input, BTN_TOUCH, 1);
}
} else {
/* 释放 slot */
input_mt_slot(dev->input, i);
input_mt_report_slot_state(dev->input, MT_TOOL_FINGER, false);
if (i == 0)
input_report_key(dev->input, BTN_TOUCH, 0);
}
}
/* 同步 */
input_mt_report_pointer_emulation(dev->input, true);
input_sync(dev->input);
printk("gt9147 touch: points = %d\n", touch_num);
exit_clear:
/* 清中断 */
clear_val = 0;
gt9147_write_regs(dev, GT_GSTID_REG, &clear_val, 1);
return IRQ_HANDLED;
}
#endif
/*
* @description : GT9147中断初始化
* @param - client : 要操作的i2c
* @param - multidev: 自定义的multitouch设备
* @return : 0，成功;其他负值,失败
*/
static int gt9147_ts_irq(struct i2c_client *client, struct gt9147_dev *dev)
{
int ret = 0;
/* 2，申请中断,client->irq就是IO中断， IRQF_ONESHOT -> 线程没执行完之前，禁止再次触发中断 */
ret = devm_request_threaded_irq(&client->dev, client->irq, NULL,
gt9147_irq_handler, irq_table[dev->irqtype] | IRQF_ONESHOT,
client->name, >9147); // >9147 传给 handler
if (ret) {
dev_err(&client->dev, "Unable to request touchscreen IRQ.\n");
return ret;
}
return 0;
}
/*
* @description : GT9147读取固件
* @param - client : 要操作的i2c
* @param - multidev: 自定义的multitouch设备
* @return : 0，成功;其他负值,失败
*/
static int gt9147_read_firmware(struct i2c_client *client, struct gt9147_dev *dev)
{
int ret = 0, version = 0;
u16 id = 0;
u8 data[7]={0}; /* data[0~3] → PID（ASCII）, data[4~5] → VERSION（小端 u16） */
char id_str[5];
ret = gt9147_read_regs(dev, GT_PID_REG, data, 6);
if (ret) {
dev_err(&client->dev, "Unable to read PID.\n");
return ret;
}
memcpy(id_str, data, 4);
id_str[4] = 0;
if (kstrtou16(id_str, 10, &id)) // 字符串形式的数字 转换成 u16
id = 0x1001;
version = get_unaligned_le16(&data[4]); // 从字节流读小端16位: version = data[4] | (data[5] << 8)
dev_info(&client->dev, "ID %d, version: %04x\n", id, version);
switch (id) { /* 由于不同的芯片配置寄存器地址不一样需要判断一下 */
case 1151:
case 1158:
case 5663:
case 5688: /* 读取固件里面的配置信息 */
printk("gt9147 read GT_1xx_CFGS_REG\r\n");
ret = gt9147_read_regs(dev, GT_1xx_CFGS_REG, data, 7);
break;
default:
printk("gt9147 read GT_9xx_CFGS_REG\r\n");
ret = gt9147_read_regs(dev, GT_9xx_CFGS_REG, data, 7);
break;
}
if (ret) {
dev_err(&client->dev, "Unable to read Firmware.\n");
return ret;
}
dev->max_x = (data[2] << 8) + data[1];
dev->max_y = (data[4] << 8) + data[3];
dev->irqtype = data[6] & 0x3;
printk("X_MAX: %d, Y_MAX: %d, TRIGGER: 0x%02x", dev->max_x, dev->max_y, dev->irqtype);
return 0;
}
int gt9147_probe(struct i2c_client *client, const struct i2c_device_id *id)
{
u8 data;
int ret;
gt9147.client = client;
/* 1，获取设备树中的中断和复位引脚 */
gt9147.irq_pin = of_get_named_gpio(client->dev.of_node, "interrupt-gpios", 0);
gt9147.reset_pin = of_get_named_gpio(client->dev.of_node, "reset-gpios", 0);
/* 2，复位GT9147 */
ret = gt9147_ts_reset(client, >9147);
if(ret < 0) {
goto fail;
}
/* 3，初始化GT9147 */
data = 0x02;
gt9147_write_regs(>9147, GT_CTRL_REG, &data, 1); /* 软复位 */
mdelay(100);
data = 0x0;
gt9147_write_regs(>9147, GT_CTRL_REG, &data, 1); /* 停止软复位 */
mdelay(100);
/* 4,初始化GT9147，读取固件 */
ret = gt9147_read_firmware(client, >9147);
if(ret != 0) {
printk("Fail !!! gt9147 check !!\r\n");
goto fail;
}
/* 5. Input 设备注册 */
gt9147.input = devm_input_allocate_device(&client->dev);
if (!gt9147.input)
return -ENOMEM;
/* 设备基本信息初始化 */
gt9147.input->name = client->name;
gt9147.input->id.bustype = BUS_I2C;
gt9147.input->dev.parent = &client->dev;
/* 声明支持的"事件类型" */
__set_bit(EV_ABS, gt9147.input->evbit); // 绝对坐标（触摸屏必须)
__set_bit(EV_KEY, gt9147.input->evbit); // 按键事件（触摸按下/抬起）
__set_bit(BTN_TOUCH, gt9147.input->keybit); // 这个设备有一个"触摸按键"
__set_bit(INPUT_PROP_DIRECT, gt9147.input->propbit); // 设备属性:直接触摸设备（屏幕）
/* 声明支持哪些"坐标事件" */
__set_bit(ABS_X, gt9147.input->absbit); // X 坐标
__set_bit(ABS_Y, gt9147.input->absbit); // Y 坐标
/* 多点（MT协议） */
__set_bit(ABS_MT_POSITION_X, gt9147.input->absbit); // 多点X
__set_bit(ABS_MT_POSITION_Y, gt9147.input->absbit); // 多点Y
/* 单点（兼容用）,设置坐标范围 */
input_set_abs_params(gt9147.input, ABS_X, 0, gt9147.max_x, 0, 0); // X: 0 ~ max_x
input_set_abs_params(gt9147.input, ABS_Y, 0, gt9147.max_y, 0, 0); // Y: 0 ~ max_y
/* 设置 多点坐标范围 0 ~ max */
input_set_abs_params(gt9147.input, ABS_MT_POSITION_X, 0, gt9147.max_x, 0, 0);
input_set_abs_params(gt9147.input, ABS_MT_POSITION_Y, 0, gt9147.max_y, 0, 0);
/* 标识"这是第几个手指" , 系统用这个来跟踪：手指移动 手指抬起 */
input_set_abs_params(gt9147.input, ABS_MT_TRACKING_ID, 0, 255, 0, 0);
/* 每个手指一个坑位 Slot0 → 手指1 , Slot1 → 手指2 */
/* 初始化多点槽（MT Slot）, MAX_SUPPORT_POINTS -> 最多支持5个手指 , INPUT_MT_DIRECT 触摸屏 */
ret = input_mt_init_slots(gt9147.input, MAX_SUPPORT_POINTS, INPUT_MT_DIRECT);
if (ret) {
dev_err(&client->dev, "MT init failed: %d\n", ret);
return ret;
}
/* 注册 input 设备 */
ret = input_register_device(gt9147.input);
if (ret)
return ret;
/* 6，最后初始化中断 */
ret = gt9147_ts_irq(client, >9147);
if(ret < 0) {
goto fail;
}
return 0;
fail:
return ret;
}
/*
* @description : i2c驱动的remove函数，移除i2c驱动的时候此函数会执行
* @param - client : i2c设备
* @return : 0，成功;其他负值,失败
*/
int gt9147_remove(struct i2c_client *client)
{
/* 使用 dev_info 会自动处理换行，且信息更完整 */
dev_info(&client->dev, "gt9147 driver removed\n");
input_unregister_device(gt9147.input);
return 0;
}
/*
* 传统驱动匹配表
*/
const struct i2c_device_id gt9147_id_table[] = {
{ "goodix,gt9147", 0},
{ /* sentinel */ }
};
/*
* 设备树匹配表
*/
const struct of_device_id gt9147_of_match_table[] = {
{.compatible = "goodix,gt9147" },
{ /* sentinel */ }
};
/* i2c驱动结构体 */
struct i2c_driver gt9147_i2c_driver = {
.driver = {
.name = "gt9147",
.owner = THIS_MODULE,
.of_match_table = gt9147_of_match_table,
},
.id_table = gt9147_id_table,
.probe = gt9147_probe,
.remove = gt9147_remove,
};
module_i2c_driver(gt9147_i2c_driver);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("zuozhongkai");
