摘要： 在酒店与园区的服务机器人部署项目中，梯控系统的现场安装与硬件联调是典型的 OT（操作技术）与 IT（信息技术）交汇点。传统的总线对接方式在面对复杂的现场电磁环境时，容易出现故障。本文从硬件架构师视角，深度拆解如何在安装阶段落实非侵入式 的旁路设计。重点探讨物理信号的隔离采集、重载设备的平层校验，并分享一段用于现场施工测试与信号防抖的底层 Python 代码。
导语： 稳健的系统运行源自于严谨的底层物理安装。在设计跨层通信架构时，摒弃存在合规风险的协议逆向工程，选择实现物理感知与逻辑调度解耦的外围隔离架构，是架构设计的成熟表现。
基于物理隔离的现场安装架构设计规范

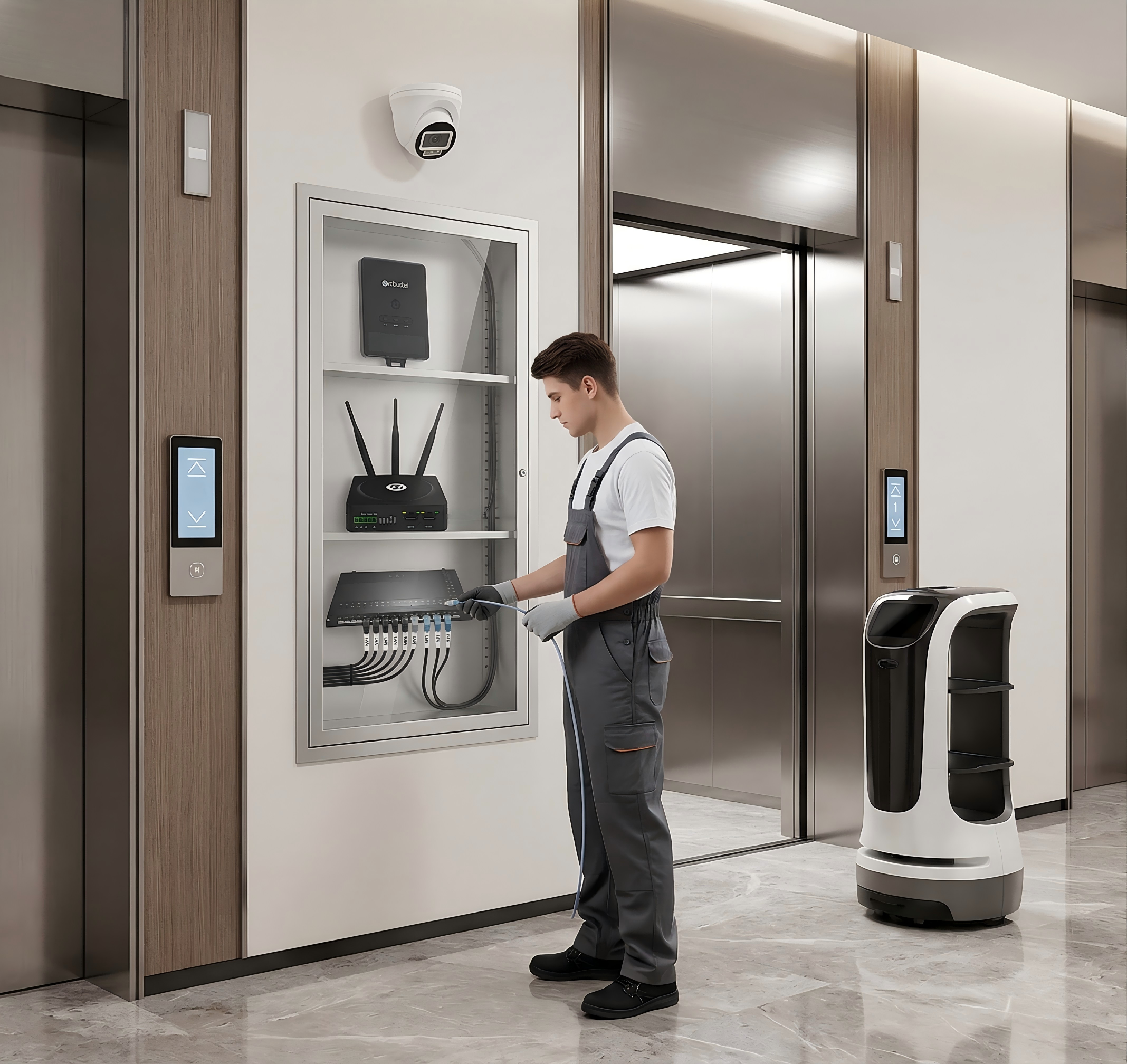

一、 安装逻辑解构：干接点采集与电气隔离 在现场施工时，改动经过安检认证的电气核心回路是工业控制的禁忌。 规范的非侵入式安装架构要求：边缘梯控设备严禁读取主板协议。施工人员需将梯控设备的数字输出（DO）通道，通过光电隔离继电器并联至电梯外呼及内呼面板的物理按键端。状态感知则通过旁路数字输入（DI）通道监听。这种设计确保了电梯的安全回路独立运行，实现了物理层面的硬件解耦。
二、 现场传感器校准：克服机械误差与精准平层 酒店送物机器人或园区配送车底盘较低。如果电梯存在机械平层误差，机器人的车轮易卡在电梯地坎缝隙中。 因此，现场安装时必须在边缘侧部署双重物理硬校验：
- 校准加装的独立传感器，确保其能准确传回物理精准平层 到位信号。
- 采集门机系统的旁路干接点门锁彻底断开信号，防范提前开门。
三、 核心代码实战：施工调试与防卡滞状态机 以下 Python 代码模拟了现场安装联调时，边缘梯控设备如何处理硬件传感器的信号滤波，并响应机器人的跨层通信请求：
Python
import time
import logging
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [INSTALLATION_TEST_FSM] - %(message)s')
class InstallationVerificationController:
def __init__(self):
self.state = "STANDBY"
self.debounce_window = 0.06 # 60毫秒硬件防抖时间窗，过滤继电器吸合杂波
self.signal_stable_time = 0
self.door_hold_active = False
def get_independent_sensor_signals(self):
"""模拟读取现场安装的外围独立传感器物理电平（架构要求：严禁采集主板）"""
# 返回值：precise_leveling(精准平层对齐), door_fully_open(门禁开启)
return {"precise_leveling": 1, "door_fully_open": 1}
def trigger_physical_door_hold(self):
"""触发底层继电器，维持电梯门物理开启，用于施工确认或机器人通行"""
self.door_hold_active = True
logging.info("Hardware Relay: Door hold activated via isolated dry contact.")
def evaluate_transit_safety(self, test_bot_id, target_floor):
signals = self.get_independent_sensor_signals()
# 针对精准平层的物理校验，保障测试底盘进出顺畅
if signals["precise_leveling"] == 1 and signals["door_fully_open"] == 1:
if self.signal_stable_time == 0:
self.signal_stable_time = time.time()
elif (time.time() - self.signal_stable_time) > self.debounce_window:
if self.state != "READY_FOR_TRANSIT":
logging.info(f"Alignment strictly verified via external sensor. Bot {test_bot_id} cleared for floor {target_floor}.")
self.trigger_physical_door_hold()
self.state = "READY_FOR_TRANSIT"
else:
self.signal_stable_time = 0
if self.state == "READY_FOR_TRANSIT":
logging.warning("Physical misalignment detected. Revoking access to prevent stuck wheels.")
self.door_hold_active = False
self.state = "STANDBY"
# 模拟现场安装完毕后的多频次联调测试
if __name__ == "__main__":
controller = InstallationVerificationController()
for _ in range(4):
controller.evaluate_transit_safety(test_bot_id="HOTEL_TEST_BOT_01", target_floor=8)
time.sleep(0.04)
常见问题解答 (FAQ)
问题 1、在硬件施工时，边缘梯控设备如何独立取电以确保电气隔离？
回答 1、在硬件实施时，梯控设备应配备宽电压工业电源模块，从机房市电或控制柜外围的辅助电源取电。严禁从电梯的核心安全回路（如门锁回路、安全窗回路）取电，以保障电气边界清晰，防止电压波动干扰主板。
问题 2、独立传感器在井道内安装时应注意哪些物理环境因素？
回答 2、井道内可能存在粉尘和油污。安装独立传感器时，需选择防护等级高（如 IP65 以上）的工业级元器件，并确保固定支架牢固，以免电梯长期运行带来的震动导致传感器位置偏移。
问题 3、如何验证继电器干接点布线的抗干扰能力？
回答 3、在接线联调时，可以通过大功率电机启动来模拟现场电磁噪声。同时在软件层加入如上文代码所示的防抖时间窗，观察状态机是否会出现异常的跳变动作。
总结： 跨楼层调度的核心在于对物理特性的尊重。通过规范的现场安装流程可以发现，非侵入式 的边缘架构设计能够在保障特种设备完整性的前提下，为机器人的立体跨越筑起合规的数字通道。
