VMware五种网络模式详解与EVE-NG互联指南

一、VMware网络连接

1. VMware概述

1.1 在VMware中，给我们提供了五种连接网络的模式

桥接模式：直接联机物理网络
NAT模式：用于共享主机的IP地址
仅主机模式：与主机共享的专用网络
自定义：特定虚拟网络
LAN区段

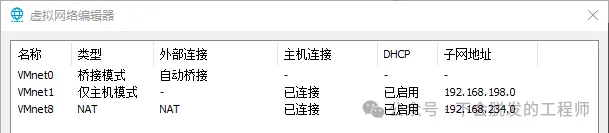

1.2 在自定义网络中，分别可以添加20张VMware虚拟网卡。初始状态下，前三张网卡类型比较特殊。

VMnet0：默认情况下对应的是桥接模式，可以手动修改
VMnet1：默认情况下对应的是仅主机模式，可以手动修改
VMnet8：默认情况下对应的是NAT模式，可以手动修改

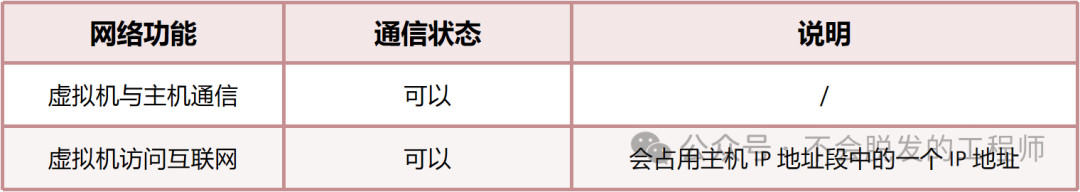

2. 桥接模式

通过设置主机的VMware Network Adapter VMnet0网卡与虚拟机同一个段，可以实现虚拟机与主机的连通，如果主机可以访问互联网，虚拟机也可以通过主机的网卡访问互联网。可以理解为虚拟机为一个实际PC，同时占用了地址池中的一个IP地址。

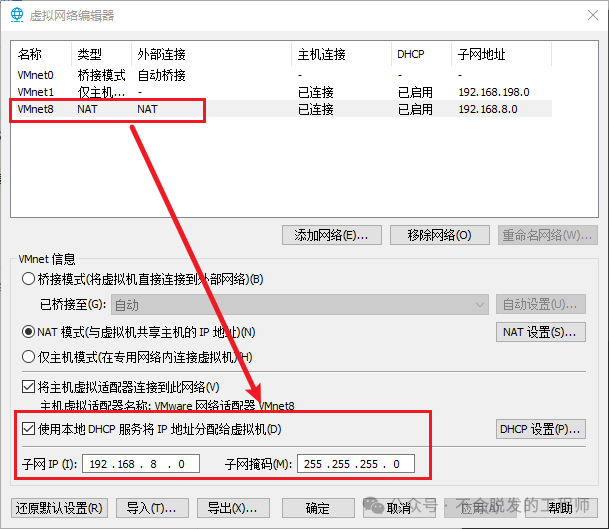

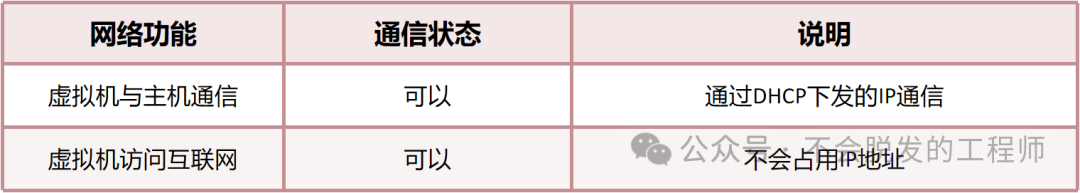

3. NAT模式

在VMware中，会通过DHCP自动下发IP地址给设置了NAT模式的虚拟机，可以在虚拟网络编辑器 中自定义DHCP地址池范围。虚拟机同样会下发地址给主机的VMware Network Adapter VMnet8网卡，以实现虚拟机与主机之间的通信。会将VMnet8的IP地址与本机网卡进行NAT映射以实现访问互联网。可以手动设置IP地址，但是需要设置网关，建议使用DHCP自动下发。

4. 仅主机模式

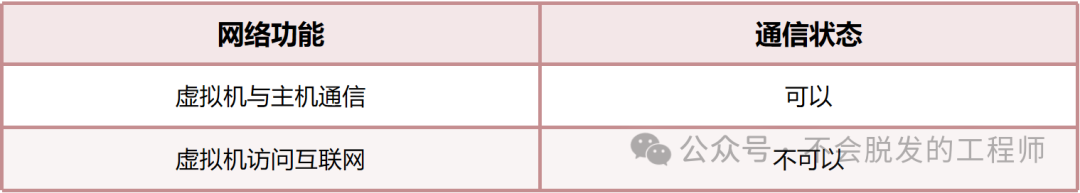

使用VMware Network Adapter VMnet1网卡进行通信，需要手动设置IP地址。只能与主机进行连通，无法访问互联网。

5. 自定义：特定虚拟网络

可以直接选择网卡，适合多网段实验。能够自主添加多张网卡，最多可以添加19张网卡，功能和仅主机模式一样。默认只存在VMnet1和VMnet8，需要在虚拟网络编辑器中手动添加。

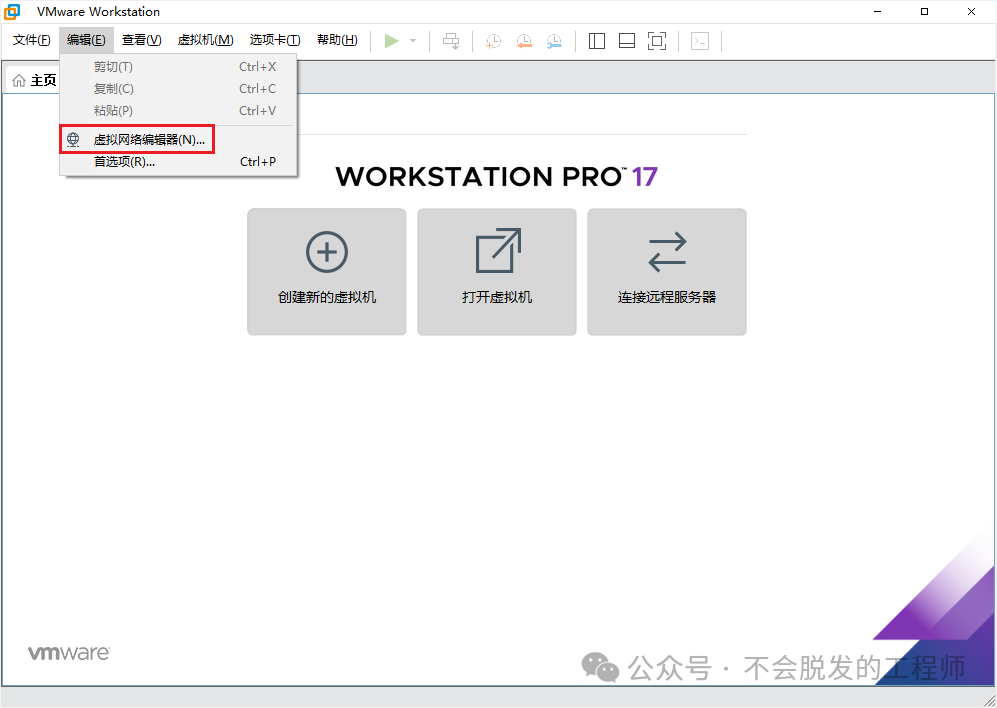

[Step1] 在VMware顶部菜单栏中点击"编辑"，然后点击"虚拟网络编辑器"。

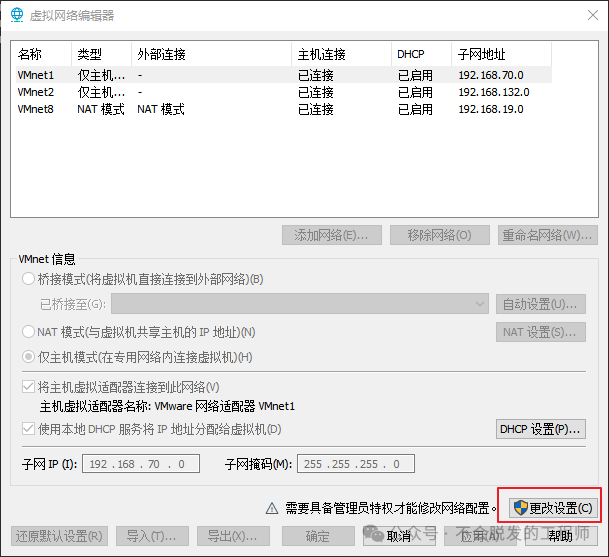

[Step2] 需要具备管理员特权才能修改网络配置，点击"更改设置"。

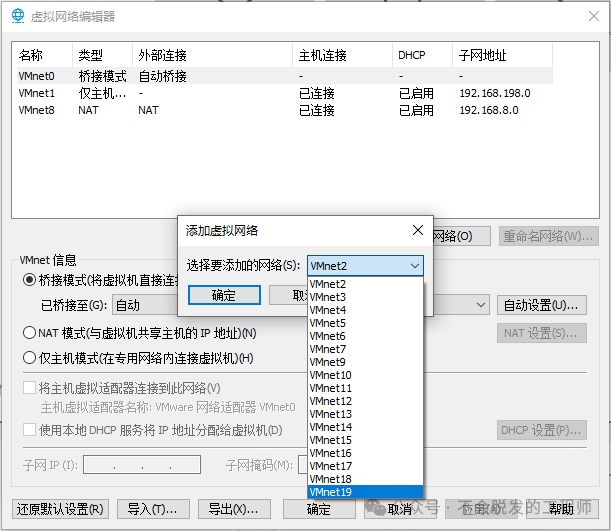

[Step3] 点击"添加网络"，然后选择要添加的网络，选择"VMware2"。

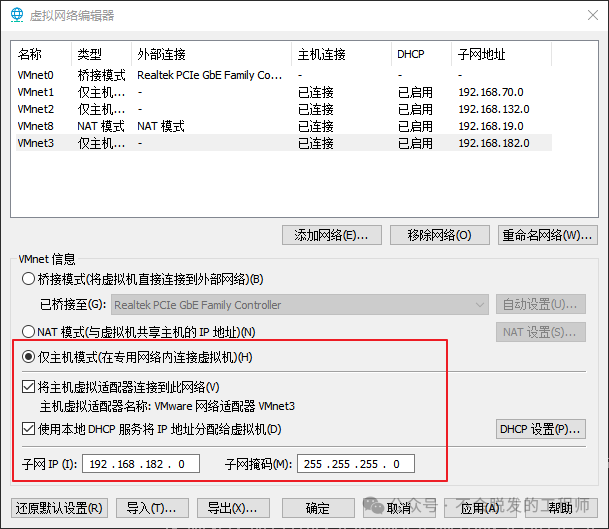

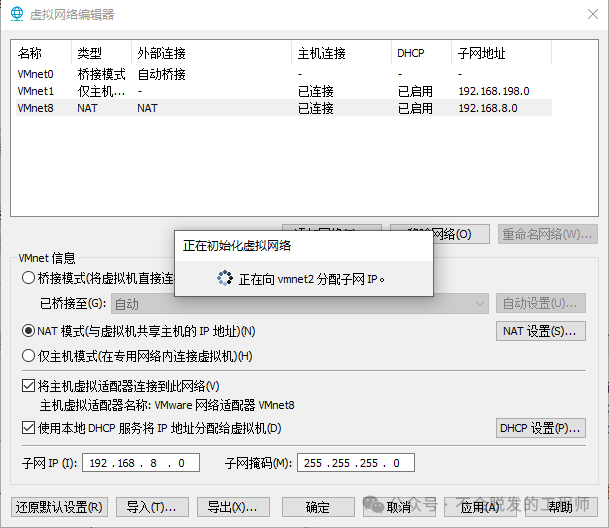

[Step4] 默认情况下，会将添加的VMware网卡设置为仅主机模式。同时，开启DHCP服务器并分配一个DHCP地址池。

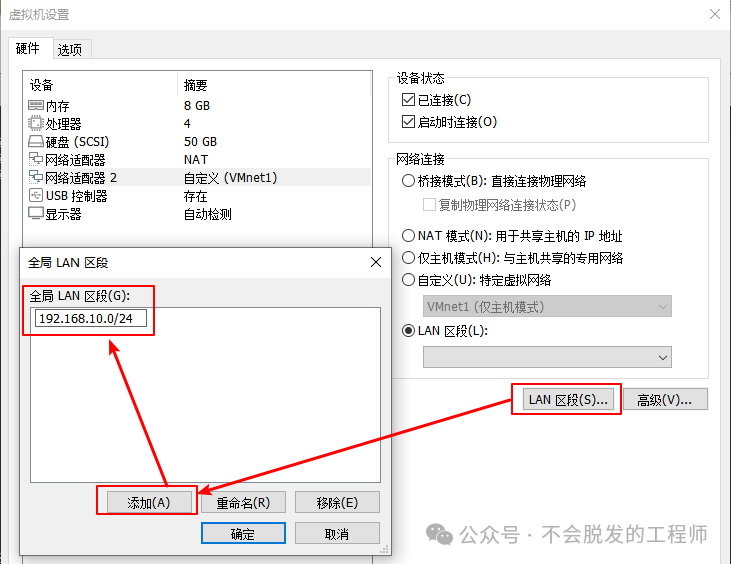

6. LAN区段

模拟局域网，如果只需要虚拟机之间连通，而不需要连通主机。可以通过设置LAN区段，将相同的网段的虚拟机都设置为同一个LAN区段，即可实现连通。

虚拟机与主机通信：不可以
虚拟机访问互联网：不可以

二、VPC与VMware互通案例

1. 案例需求

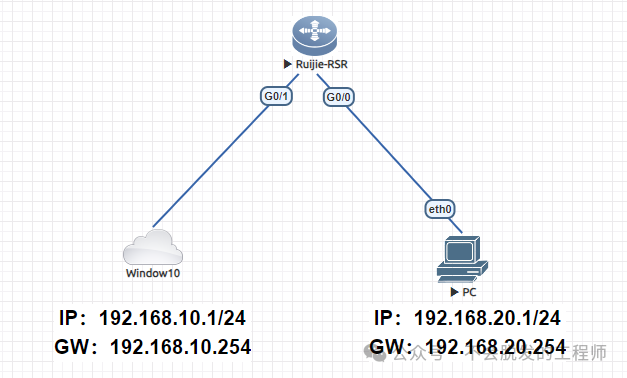

实现VPC与虚拟机Window10之间的连通，以下使用锐捷的路由器实现

2. 配置虚拟机网络模式

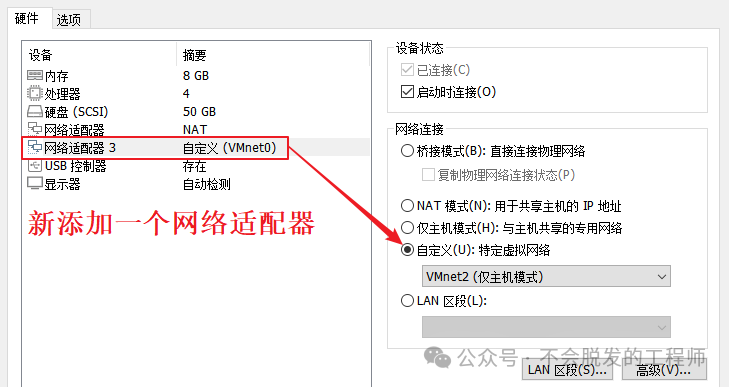

[Step1] 一开始我使用的是NAT模式来连接EVE-NG，这个看个人选择。根据实验要求，需要使用一个网卡桥接Windows10虚拟机。这里我们需要添加一个虚拟网络，选择"自定义网络（VMware2）"

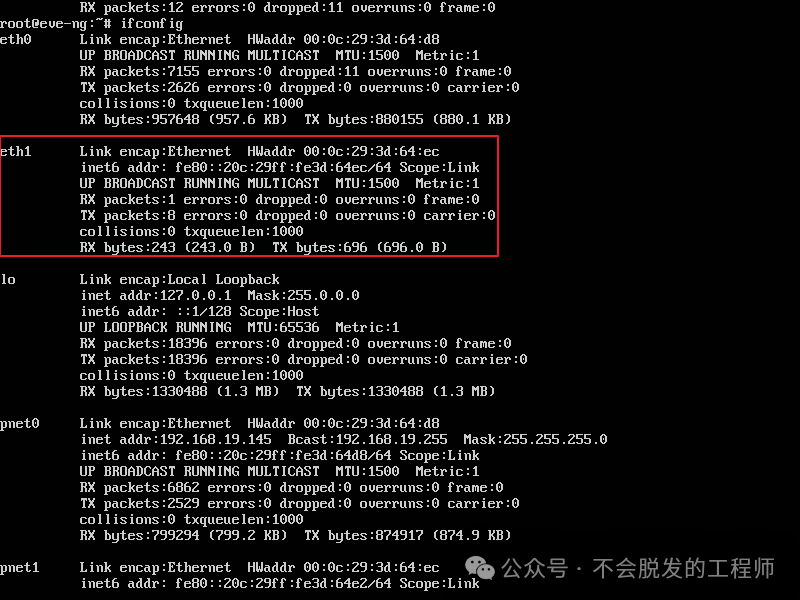

[Step2] 验证：查看虚拟机中网卡是否添加成功。

3. 添加桥接网络

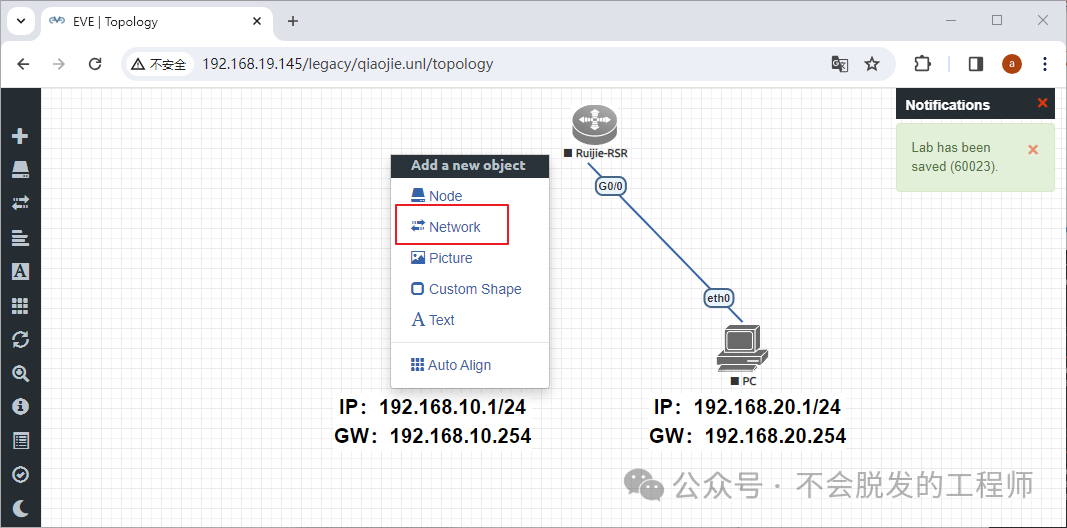

[Step1] 回到EVE-NG画布中，在界面中单击右键，选择"Network"。

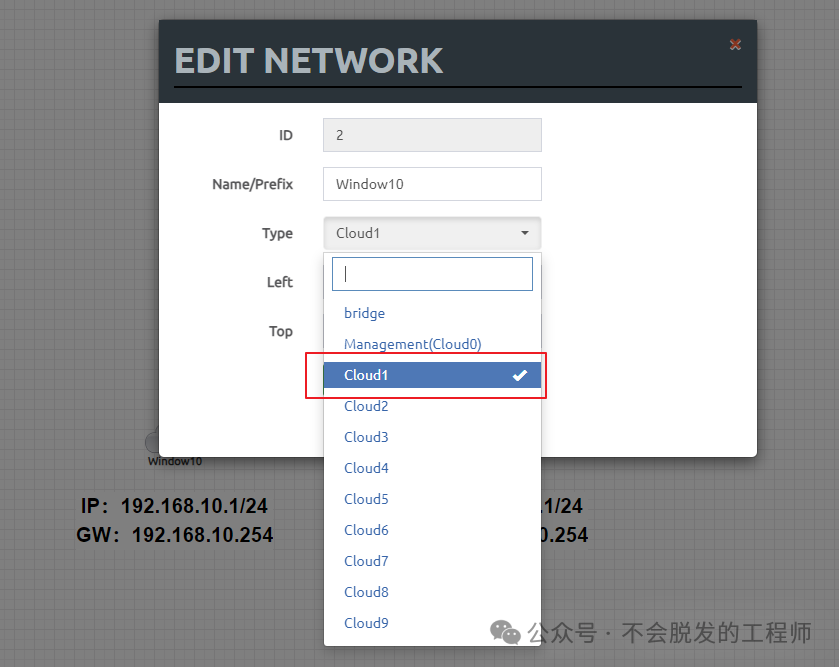

[Step2] 选择Cloud2，我们可以看到很多个Cloud，其中的Management（Cloud0）代表着当前web管理所连接的网卡，也就是我们默认存在的第一张网卡。至于选择Cloud几，根据你所添加的网卡的顺序来选择，我们现在添加的第二张网卡，自然对应的是Cloud1。

4. 锐捷路由器配置

[Step1] 在Ruijie-RSR配置上配置IP地址。

bash 复制代码

Ruijie(config)#interface gigabitEthernet 0/1

Ruijie(config-if-GigabitEthernet 0/1)#no switchport

Ruijie(config-if-GigabitEthernet 0/1)#ip address 192.168.10.254 24

Ruijie(config-if-GigabitEthernet 0/1)#exit

Ruijie(config)#interface gigabitEthernet 0/0

Ruijie(config-if-GigabitEthernet 0/0)#no switchport

Ruijie(config-if-GigabitEthernet 0/0)#ip add 192.168.20.254 24

Ruijie(config-if-GigabitEthernet 0/0)#exit

[Step2] 在PC机配置IP地址以及网关。

bash 复制代码

VPCS> ip 192.168.20.1/24 192.168.20.254

Checking for duplicate address...

PC1 : 192.168.20.1 255.255.255.0 gateway 192.168.20.254

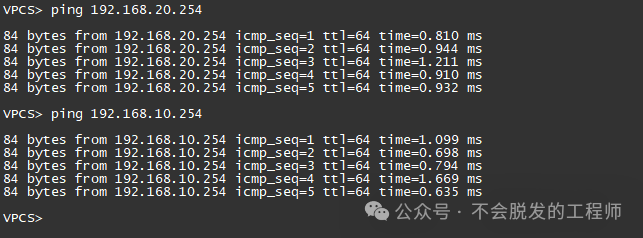

[Step3] 验证：测试连通性。

5. 虚拟机配置

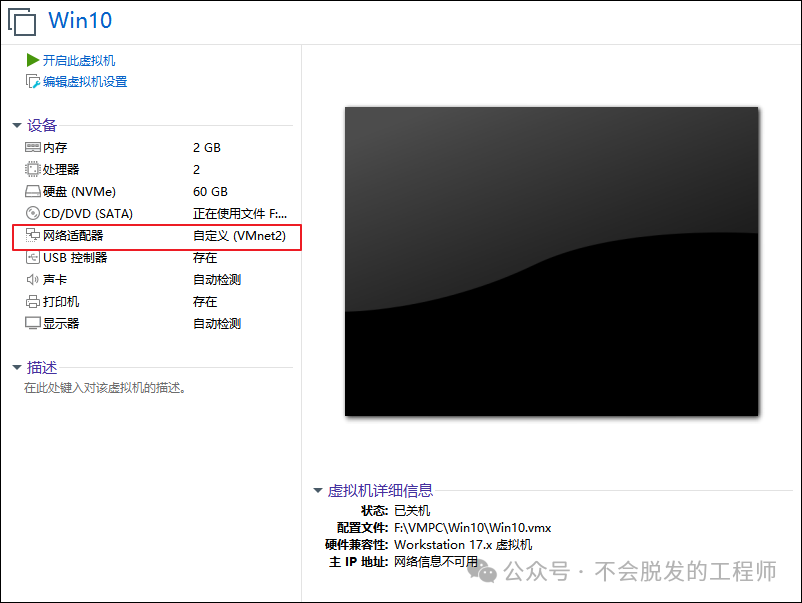

[Step1] 网络适配器选择与EVE-NG中添加的网卡保持一致。

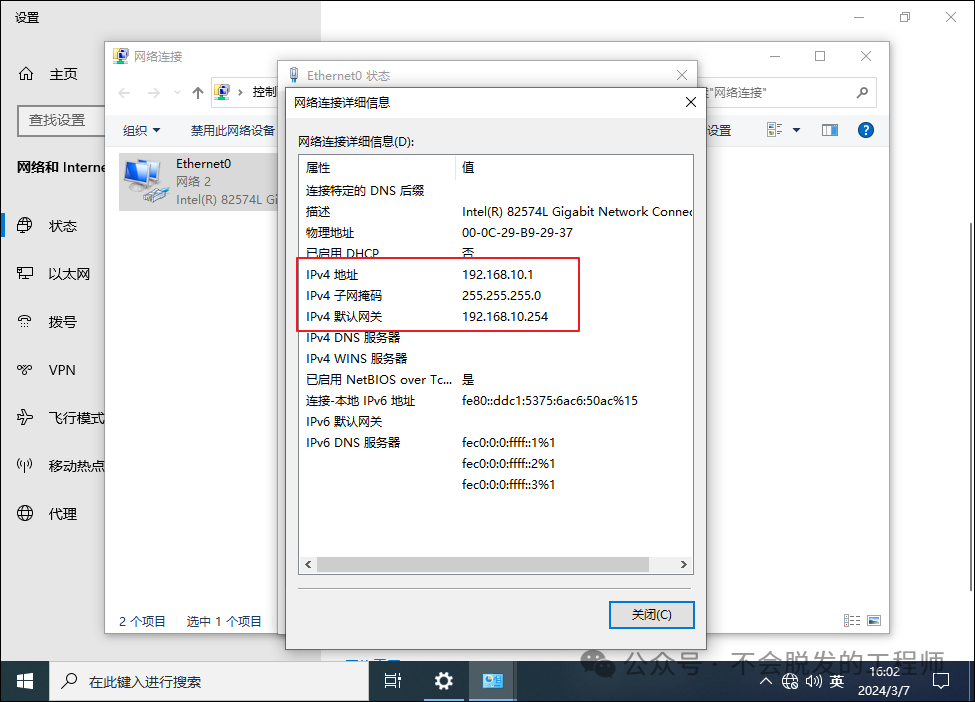

[Step2] 配置Win10的IP地址。

6. 验证

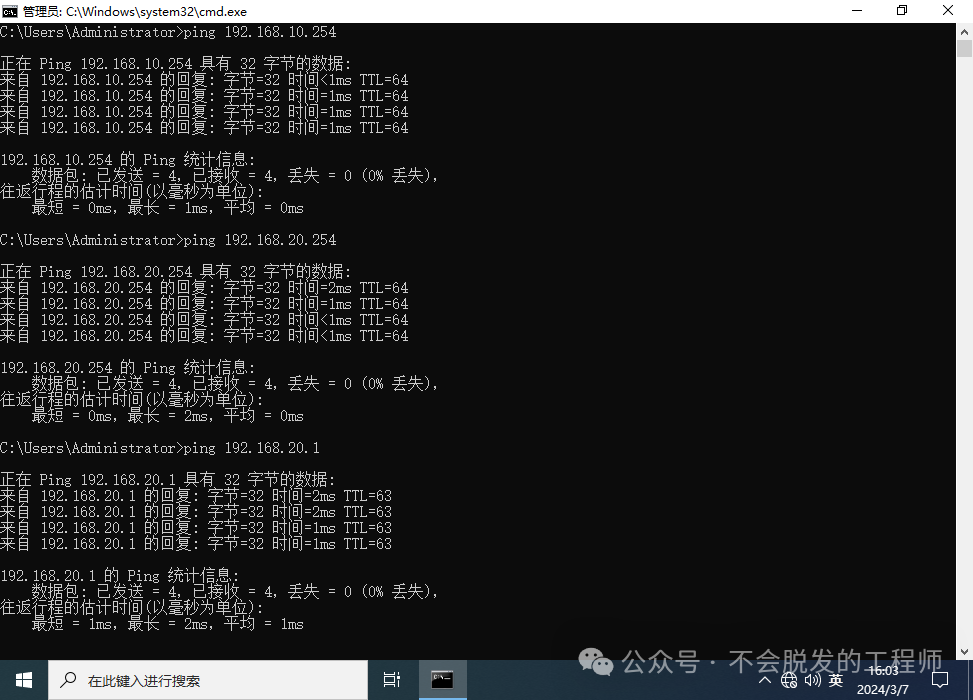

[Step1] 验证：在Win10上ping 网关和VPC，能够ping通。

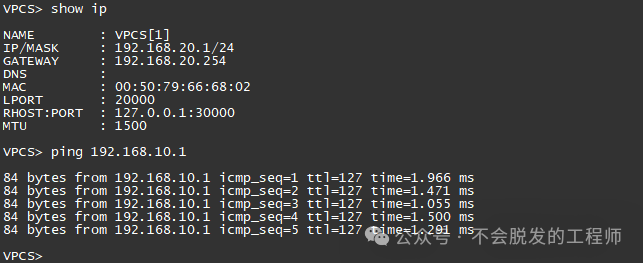

[Step2] 验证：在VPC上ping 网关和Win10，能够ping通。
