一、P2P 网络类型特点
链路仅连接两台设备，通常用于串行链路
不需要选举DR（指定路由器）和BDR（备份指定路由器）。
自动建立邻接关系，自动发现邻居：
在P2P网络中，OSPF路由器通过Hello报文自动发现邻居，无需手动配置。
链路开销：OSPF根据链路带宽计算开销（Cost），P2P链路的开销通常较低。
LSA泛洪：在P2P网络中，LSA（链路状态通告）会直接在两台设备之间泛洪，效率较高。
二、P2P实验目的及步骤
实验目的：
-
实现单区域OSPF的配置
-
通过display命令查OSPF的网络类型
实验步骤：
-
设备重命名以及IP地址的配置
-
运行OSPF
-
在R1上查看S4/0/0的二层封装//
R1display interface s4/0/0
- 在R1上查看OSPF的网络类型//
R1display ospf interface s4/0/0

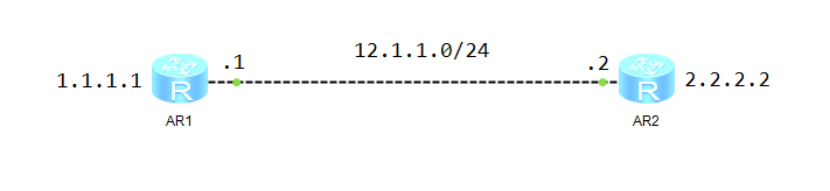

三、实验拓扑及配置命令
R1int s4/0/0
R1-Serial4/0/0ip add 12.1.1.1 24
R1int LoopBack 0
R1-LoopBack0ip add 1.1.1.1 32
R1ospf router-id 1.1.1.1
R1-ospf-1area 0
R1-ospf-1-area-0.0.0.0network 12.1.1.0 0.0.0.255
R1-ospf-1-area-0.0.0.0network 1.1.1.1 0.0.0.0
R2int s4/0/1
R2-Serial4/0/1ip add 12.1.1.2 24
R2int LoopBack 0
R2-LoopBack0ip add 2.2.2.2 32
R2-LoopBack0q
R2ospf router-id 2.2.2.2
R2-ospf-1area 0
R2-ospf-1-area-0.0.0.0network 12.1.1.0 0.0.0.255
R2-ospf-1-area-0.0.0.0network 2.2.2.2 0.0.0.0
四、实验调试与分析

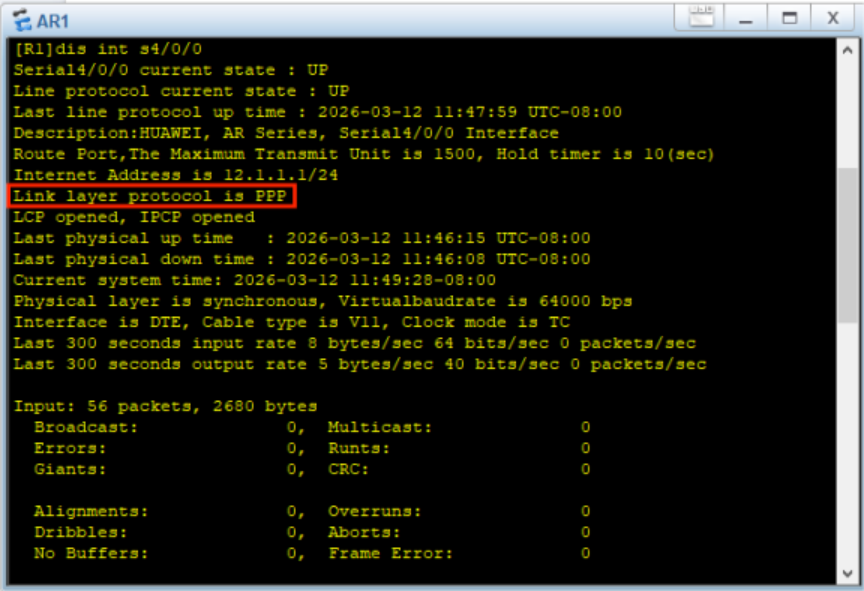

1. 在R1上查看S4/0/0的二层封装
这是路由器 R1 的 Serial4/0/0 接口信息输出，核心信息如下：
1. 接口与协议状态
物理状态：UP
协议状态：UP
✅ 说明：接口物理层和数据链路层均已正常启用，链路可用。
2. 链路层协议
链路层协议：PPP（Point-to-Point Protocol）
子状态：LCP opened, IPCP opened
✅ 说明：PPP 协商已完成，LCP（链路控制协议）和 IPCP（IP 控制协议）均成功打开，已完成 IP 地址配置与链路层参数协商，为上层 OSPF 提供了可靠的点到点传输通道。
3. 接口基本配置
IP 地址：12.1.1.1/24
MTU：1500 字节
Hold timer：10 秒
物理层：同步串行，虚拟波特率 64000 bps，接口为 DTE 模式，线缆类型 V.11，时钟模式 TC
4. 接口统计与错误计数
近 300 秒输入速率：8 bytes/sec，输出速率：5 bytes/sec
总输入：56 packets, 2680 bytes
所有错误计数（Broadcast、Multicast、Errors、Runts 等）均为 0
✅ 说明：接口无丢包、错包等异常，链路质量稳定。
2.在R1上查看OSPF的网络类型
这是路由器 R1 上 Serial4/0/0 接口的 OSPF 状态信息，核心解读如下：
1. 基础信息
OSPF 进程：进程 1，Router ID 为 1.1.1.1
接口 IP：12.1.1.1，对端 IP 为 12.1.1.2
接口类型：P2P（Point-to-Point，点到点），与 PPP 链路层协议匹配
接口状态：P-2-P，表示 OSPF 已在该接口正常运行
2. 关键参数
Cost（开销）：48，由接口带宽自动计算得出，用于 SPF 算法计算最短路径
MTU：1500 字节，与接口 MTU 一致，DBD 报文会检查 MTU 一致性
定时器：
Hello 间隔：10 秒
Dead 间隔：40 秒（默认是 Hello 间隔的 4 倍）
Poll 间隔：120 秒
重传间隔：5 秒
传输延迟：1 秒

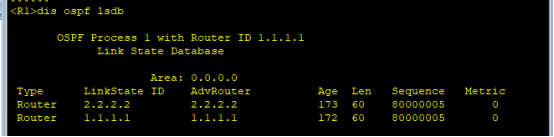

查看R1的lsdb
五、OSPF 广播（Broadcast）网络类型
广播网络是 OSPF 最常见的网络类型之一，典型场景为以太网（Ethernet）、
- 适用场景
适用于多台设备共享同一广播域的链路（如以太网、令牌环网）
同一网段内可连接多台路由器，设备间通过广播 / 组播通信
- 核心特征：DR/BDR 选举
选举必要性：多路由器环境下，若两两建立 Full 邻接，会产生n(n-1)/2个邻接关系，导致 LSA 泛洪效率极低、资源消耗大。
选举规则：
优先比较接口优先级（Priority），取值范围 0-255，优先级最高者为 DR，次高为 BDR；优先级为 0 表示不参与选举。
若优先级相同，则比较Router ID，ID 大者胜出。
角色作用：
DR（Designated Router）：负责收集该网段内所有 LSA，再统一泛洪给其他路由器。
BDR（Backup DR）：作为 DR 的备份，实时监听 DR 状态，当 DR 失效时立即接管工作。
DROther：除 DR/BDR 外的其他路由器，仅与 DR/BDR 建立 Full 邻接，彼此之间保持 2-Way 状态。
- 报文交互特点
Hello 报文：
目的地址为组播224.0.0.5（AllSPFRouters）
报文中携带优先级、Router ID等信息，用于 DR/BDR 选举
默认 Hello 间隔 10 秒，Dead 间隔 40 秒
LSA 同步：
DBD/LSR/LSU/LSAck 报文仅在 DR/BDR 与 DROther 之间交互
LSU 报文由 DR 泛洪至224.0.0.5，确保网段内所有路由器同步
MTU 检查：默认开启，两端接口 MTU 必须一致，否则 DBD 同步会卡住
- 典型工作流程（广播网）
Hello 阶段：路由器发送 Hello 报文，发现邻居并在 2-Way 状态下完成 DR/BDR 选举。
ExStart 阶段：DR/BDR 与 DROther 之间协商主从关系，发起 DBD 同步。
Exchange 阶段：交换 LSDB 摘要信息，确定需要同步的 LSA。
Loading 阶段：通过 LSR/LSU 请求并同步完整 LSA 条目。
Full 状态：所有路由器与 DR/BDR 完成 LSDB 同步，邻接关系建立完成。
六、实验目的及步骤
实验目的：
-
控制OSPF DR的选举
-
通过display命令查看
OSPF的网络类型
实验步骤：
-
设备重命名以及配置IP地址
-
运行OSPF
-
在R1的G0/0/0查看二层封装//
<R1>display interface g0/0/0
- 在R1上查看OSPF的网络类型//
<R1>display ospf interface g0/0/0
5.实验调试控制DR的选举

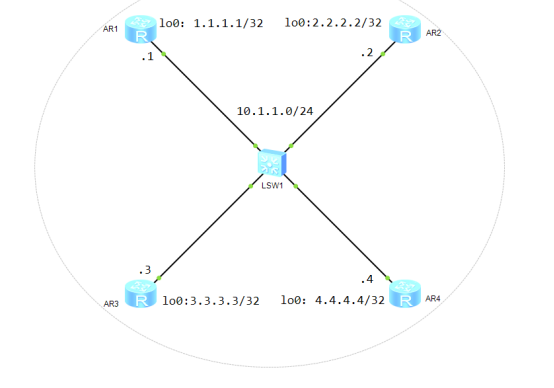

七、实验拓扑及配置命令
R1int g0/0/0
R1-GigabitEthernet0/0/0ip add 10.1.1.1 24
R1int LoopBack 0
R1-LoopBack0ip add 1.1.1.1 32
R1-LoopBack0q
R1ospf router-id 1.1.1.1
R1-ospf-1area 0
R1-ospf-1-area-0.0.0.0network 10.1.1.0 0.0.0.255
R1-ospf-1-area-0.0.0.0network 1.1.1.1 0.0.0.255
R2int g0/0/0
R2-GigabitEthernet0/0/0ip add 10.1.1.2 24
R2-GigabitEthernet0/0/0q
R2int LoopBack 0
R2-LoopBack0ip add 2.2.2.2 32
R2-LoopBack0q
R2ospf router-id 2.2.2.2
R2-ospf-1area 0
R2-ospf-1-area-0.0.0.0network 10.1.1.0 0.0.0.255
R2-ospf-1-area-0.0.0.0network 2.2.2.2 0.0.0.0
R3int g0/0/0
R3-GigabitEthernet0/0/0ip add 10.1.1.3 24
R3-GigabitEthernet0/0/0q
R3int LoopBack 0
R3-LoopBack0ip add 3.3.3.3 32
R3-LoopBack0q
R3ospf router-id 3.3.3.3
R3-ospf-1area 0
R3-ospf-1-area-0.0.0.0network 10.1.1.0 0.0.0.255
R3-ospf-1-area-0.0.0.0network 3.3.3.3 0.0.0.0
R4int g0/0/0
R4-GigabitEthernet0/0/0ip add 10.1.1.4 24
R4-GigabitEthernet0/0/0
R4int LoopBack 0
R4-LoopBack0ip add 4.4.4.4 32
R4-LoopBack0q
R4ospf router-id 4.4.4.4
R4-ospf-1area 0
R4-ospf-1-area-0.0.0.0network 10.1.1.0 0.0.0.255
R4-ospf-1-area-0.0.0.0network 4.4.4.4 0.0.0.0
八、实验调试及分析

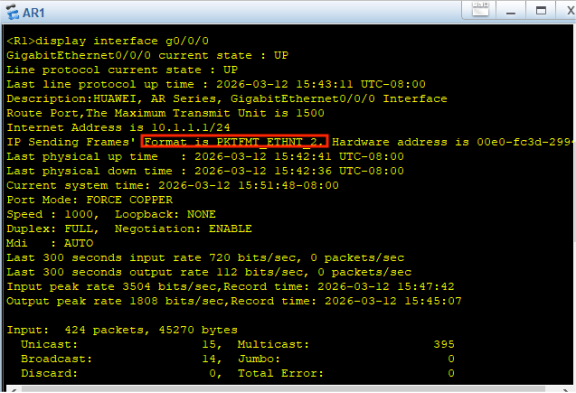

1. 在R1的G0/0/0查看二层封装
这是路由器 R1 的千兆以太网接口 GigabitEthernet0/0/0 信息输出，核心信息如下：
- 接口与协议状态
物理状态：UP
协议状态：UP
✅ 说明：接口物理层和数据链路层均已正常启用，链路可用。
- 接口基本配置
接口类型：GigabitEthernet（千兆以太网），属于广播型网络（Broadcast），是 OSPF Broadcast 网络类型的典型底层链路。
IP 地址：10.1.1.1/24
MTU：1500 字节（以太网标准 MTU）
帧格式：PKTFMT_ETHNT_2（即 Ethernet II 帧格式，是以太网最常用的帧格式）
硬件地址：00e0-fc3d-299x（接口 MAC 地址）
端口模式：FORCE COPPER（强制电口模式）
速率与双工：Speed: 1000（1000Mbps，千兆），Duplex: FULL（全双工），Negotiation: ENABLE（自动协商开启）
- 接口统计与流量信息
近 300 秒输入速率：720 bits/sec，输出速率：112 bits/sec
输入峰值速率：3504 bits/sec，输出峰值速率：1808 bits/sec
总输入：424 packets, 45270 bytes
单播：15
组播：395（大量组播报文，符合 OSPF 组播 Hello/LSU 报文特征）
广播：14
所有错误计数（Jumbo、Discard、Total Error 等）均为 0
✅ 说明：接口无丢包、错包等异常，链路质量稳定，且存在大量 OSPF 组播协议报文。

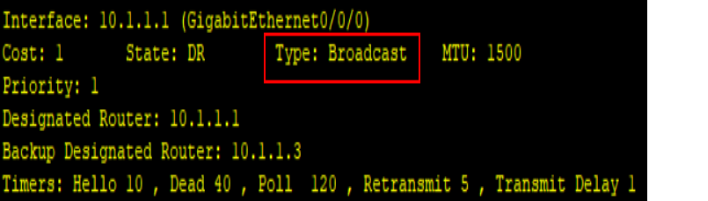

3.在R1上查看OSPF的网络类型
这是路由器 GigabitEthernet0/0/0 接口的 OSPF 状态信息，核心解读如下：
- 基础信息
接口 IP：10.1.1.1
接口类型：Broadcast（广播型网络，对应以太网底层链路）
接口状态：DR（Designated Router，指定路由器）
Cost（开销）：1（由千兆以太网带宽 1000Mbps 计算得出：Cost = 10⁸ / 10⁸ = 1）
MTU：1500（以太网标准 MTU，OSPF DBD 报文会检查两端 MTU 一致性）
- DR/BDR 选举结果
Priority（优先级）：1（默认值，范围 0--255，0 表示不参与选举）
DR（指定路由器）：10.1.1.1（本路由器自身）
BDR（备份指定路由器）：10.1.1.3
✅ 选举逻辑：本路由器优先级为 1，在网段内优先级最高（或 Router ID 更大），因此被选举为 DR；10.1.1.3 为次优，成为 BDR。
- 定时器配置
Hello 间隔：10 秒（广播网络默认值，用于发现邻居和维持邻居关系）
Dead 间隔：40 秒（Hello 间隔的 4 倍，若 40 秒内未收到对端 Hello 报文，则判定邻居失效）
Poll 间隔：120 秒
Retransmit 间隔：5 秒（LSU 报文重传间隔）
Transmit Delay：1 秒（LSA 传输延迟，用于计算 LSA 老化时间）
该接口已正确配置为 OSPF Broadcast 网络类型，并成功在网段内选举为 DR，与 BDR（10.1.1.3）共同负责该广播域的 LSA 泛洪与同步，所有参数（定时器、开销、MTU）均符合广播网络规范，可正常运行 OSPF 路由协议。

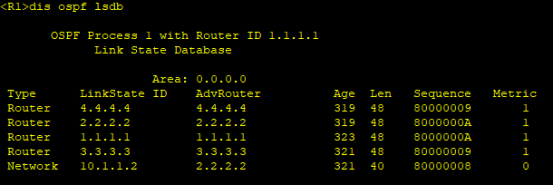

4.在R1上查看lsdb
九、总结
Broadcast与 P2P 网络的关键区别
|------------|------------------|-----------------------|
| 对比项 | Broadcast 网络 | P2P 网络 |
| DR/BDR 选举 | ✅ 必须选举 | ❌ 无需选举，直接 Full 邻接 |
| 邻居数量 | 多台路由器共享同一广播域 | 仅两台设备直连 |
| Hello 报文作用 | 发现邻居 + 选举 DR/BDR | 仅发现邻居 + 保活 |
| LSU 泛洪方式 | 由 DR 统一泛洪至组播地址 | 点到点直连传递，无需泛洪 |
| MTU 检查 | 默认开启，需一致 | 常置为 0，忽略检查 |
| 邻居关系 | 直接建立完全邻接关系 | 非DR/BDR只与DR/BDR建立完全邻接 |
