从 SQL DDL 到 ER 图：前端如何优雅地实现数据库可视化

码云之上2026-04-10 16:00

在数据分析平台越来越卷的今天，各家都在琢磨怎么让用户更直观地理解自己的数据。

笔者所在团队维护着一个数据分析平台（技术栈：React18 + Vite + TypeScript + Ant Design），产品同学提了一个需求：用户导入数据库后，希望能以可视化的方式展示表结构及表之间的关系，就像数据库设计工具里的 ER 图那样。

听起来不难是吧？然而后端同学给的数据是------数据库的 DDL 语句。

好吧，SQL 解析这活儿看来得前端自己想办法了。

需求分析

先捋一下需求：

  1. 输入 ：用户导入的数据库 DDL 语句（CREATE TABLE 语句）
  2. 输出：可视化的 ER 图，展示表结构、字段信息、表之间的关联关系
  3. 交互：支持拖拽、缩放、节点展开/收起等常见操作

核心问题有两个：

  • SQL 解析：如何把 DDL 语句解析成结构化的表数据？
  • 图渲染：如何把表数据渲染成好看的 ER 图？

技术选型

SQL 解析库

在 GitHub 上一顿搜索，找到了几个候选方案：

库名 Stars 特点
sql.js 13k+ SQLite 的 WebAssembly 版本，偏重执行而非解析
pgsql-ast-parser 200+ 只支持 PostgreSQL
node-sql-parser 1k+ 支持多种数据库，解析成标准 AST

最终选择了 node-sql-parser，原因很简单：

  1. 支持 11 种数据库方言（MySQL、PostgreSQL、SQLite、MariaDB、SQL Server 等）
  2. 解析结果是标准的 AST，方便提取表结构和外键信息
  3. 文档清晰，API 简洁
typescript 复制代码
import { Parser } from "node-sql-parser";

const parser = new Parser();
const ast = parser.astify(`
  CREATE TABLE users (
    id INT PRIMARY KEY,
    name VARCHAR(50)
  )
`, { database: "MySQL" });

console.log(ast);
// 输出完整的 AST 结构

可视化组件

图可视化这块，首先想到的是 D3.js，但 D3 太底层了，画个节点连线都得从头写，不太划算。

继续调研，发现了 React Flow，这个库专门为 React 设计，API 友好，自带很多交互能力：

  • 节点拖拽
  • 画布缩放
  • 小地图导航
  • 连线动画
  • 自定义节点样式

配合 Dagre 布局算法，可以实现节点的自动排列，不用手动调整位置。

typescript 复制代码
import { ReactFlow, Background, MiniMap, Controls } from "@xyflow/react";

function ERDiagram({ nodes, edges }) {
  return (
    <ReactFlow nodes={nodes} edges={edges}>
      <Background />
      <MiniMap />
      <Controls />
    </ReactFlow>
  );
}

整体设计

确定了技术选型，接下来设计整体架构。

数据流

css 复制代码
用户输入 SQL DDL
      ↓
node-sql-parser 解析
      ↓
TableData[] + RelationshipData
      ↓
转换为 React Flow 节点和边
      ↓
Dagre 自动布局
      ↓
React Flow 渲染 ER 图

项目结构

bash 复制代码
sql-to-er-table/
├── client/
│   ├── pages/SqlToER/
│   │   └── SqlToERPage.tsx      # 主页面
│   ├── components/ERDiagram/
│   │   ├── ERDiagram.tsx        # 图容器
│   │   ├── ERNode.tsx           # 自定义表节点
│   │   ├── ERDiagramParser.ts   # 数据转换
│   │   └── utils.ts             # 布局算法
│   └── utils/
│       └── sqlParser.ts         # SQL 解析（API 调用）
│
├── server/
│   ├── services/
│   │   └── sqlParser.ts         # SQL 解析服务
│   └── middleware/
│       └── serveApi.ts          # API 路由
│
└── shared/
    ├── types.ts                 # 共享类型
    └── crypto.ts                # 加密工具

类型定义

定义好数据结构，前后端共享：

typescript 复制代码
// shared/types.ts
export interface ColumnSchema {
  type: string;
  nullable: boolean;
  comment: string;
}

export interface TableData {
  table_name: string;
  name: string;
  comment: string | null;
  schema: Record<string, ColumnSchema>;
  index_info?: {
    primary_key?: string[];
  };
}

export interface RelationshipData {
  relationships: string[][];  // [["orders.user_id", "users.id"], ...]
}

优化点一：SQL 解析放服务端

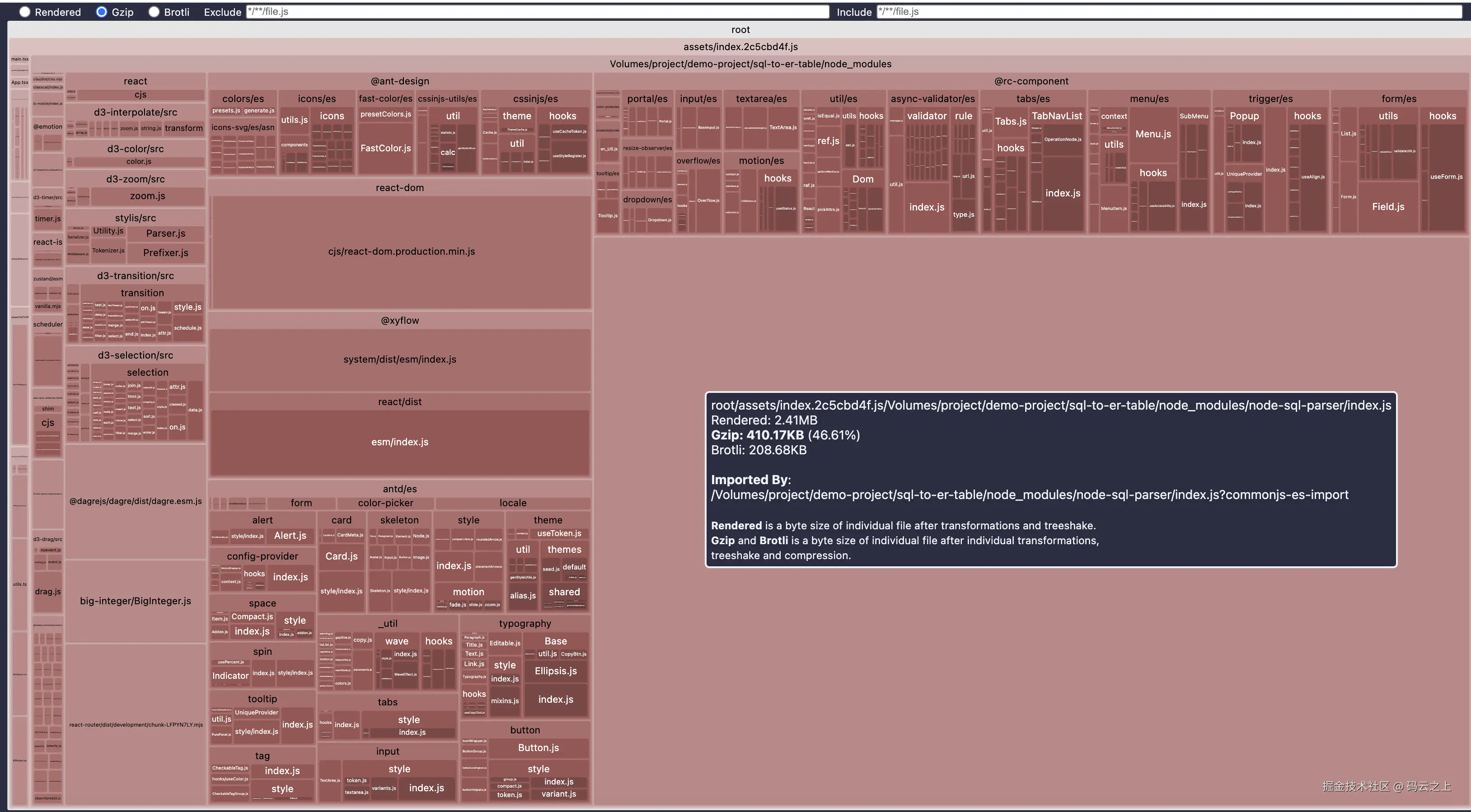

一开始图省事，SQL 解析直接在浏览器端做。跑起来之后发现一个问题：node-sql-parser 打包后有 410KB+，直接把 client bundle 撑大了一圈。

对于一个工具页面来说，这个体积有点夸张。而且 SQL 解析本身是纯计算任务，放在服务端更合理。

改造思路

  1. 服务端新增 /api/parse-sql 接口，接收 SQL 语句，返回解析结果
  2. 客户端改为调用 API，不再直接依赖 node-sql-parser
  3. 前端 bundle 瞬间瘦身

服务端实现：

typescript 复制代码
// server/services/sqlParser.ts
import nodeSqlParser from "node-sql-parser";
import type { TableData, RelationshipData, DatabaseType } from "../../shared/types";

const { Parser } = nodeSqlParser;
const sqlParser = new Parser();

export function parseSqlToERData(sql: string, database: DatabaseType = "MySQL") {
  const errors: string[] = [];
  const tables: TableData[] = [];

  try {
    const result = sqlParser.astify(sql, { database });
    const astList = Array.isArray(result) ? result : [result];

    for (const ast of astList) {
      if (ast?.type !== "create" || ast?.keyword !== "table") continue;
      const tableData = parseCreateTableAST(ast);
      tables.push(tableData);
    }
  } catch (err: any) {
    errors.push(`SQL 解析失败：${err?.message}`);
  }

  return { tables, relationships, errors };
}

客户端调用：

typescript 复制代码
// client/utils/sqlParser.ts
export async function parseSqlToERData(sql: string, database: DatabaseType = "MySQL") {
  const response = await fetch("/api/parse-sql", {
    method: "POST",
    headers: { "Content-Type": "application/json" },
    body: JSON.stringify({ sql, database }),
  });

  return response.json();
}

改造完成后，client bundle 下降了 400KB，效果显著。

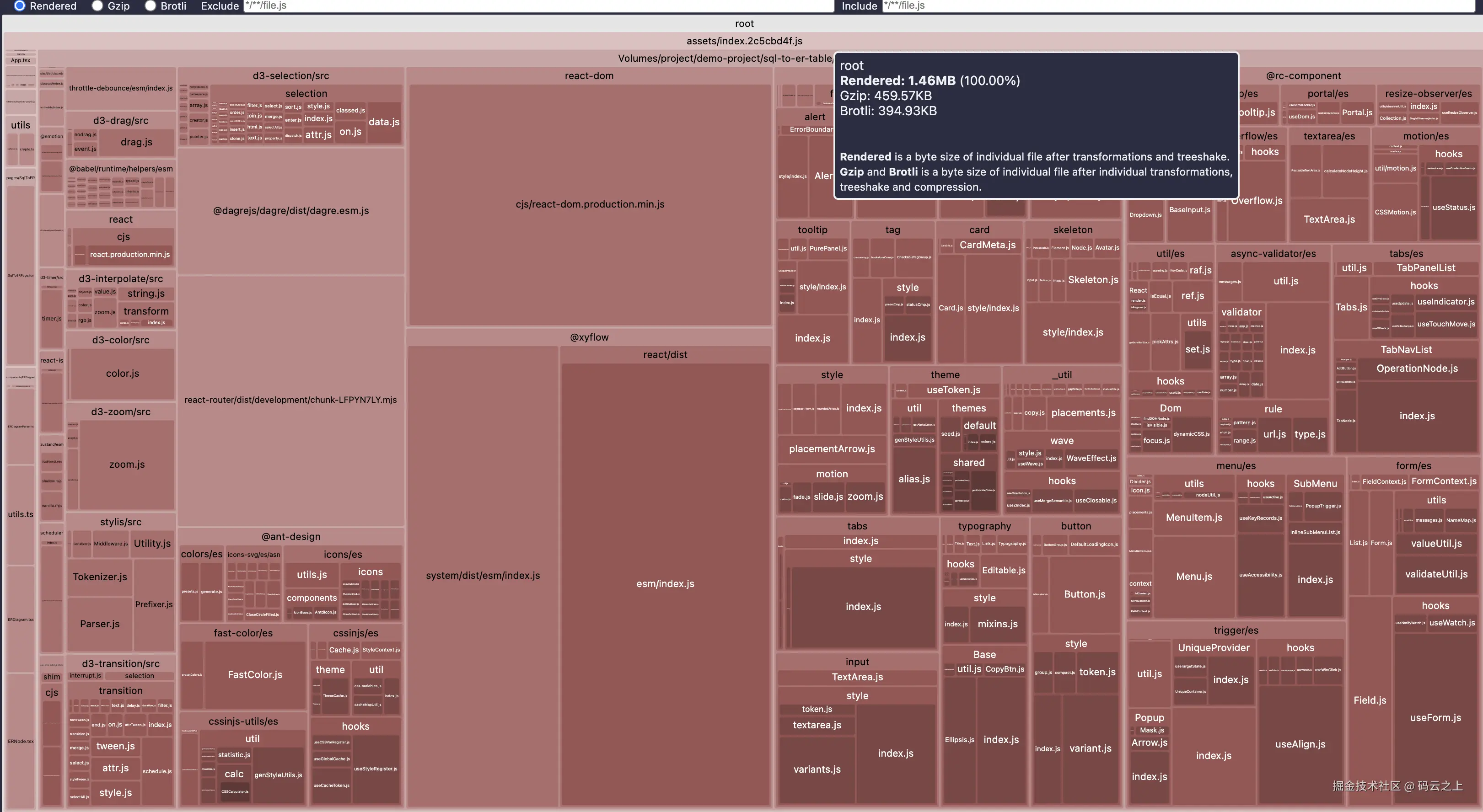

  • 改造前：

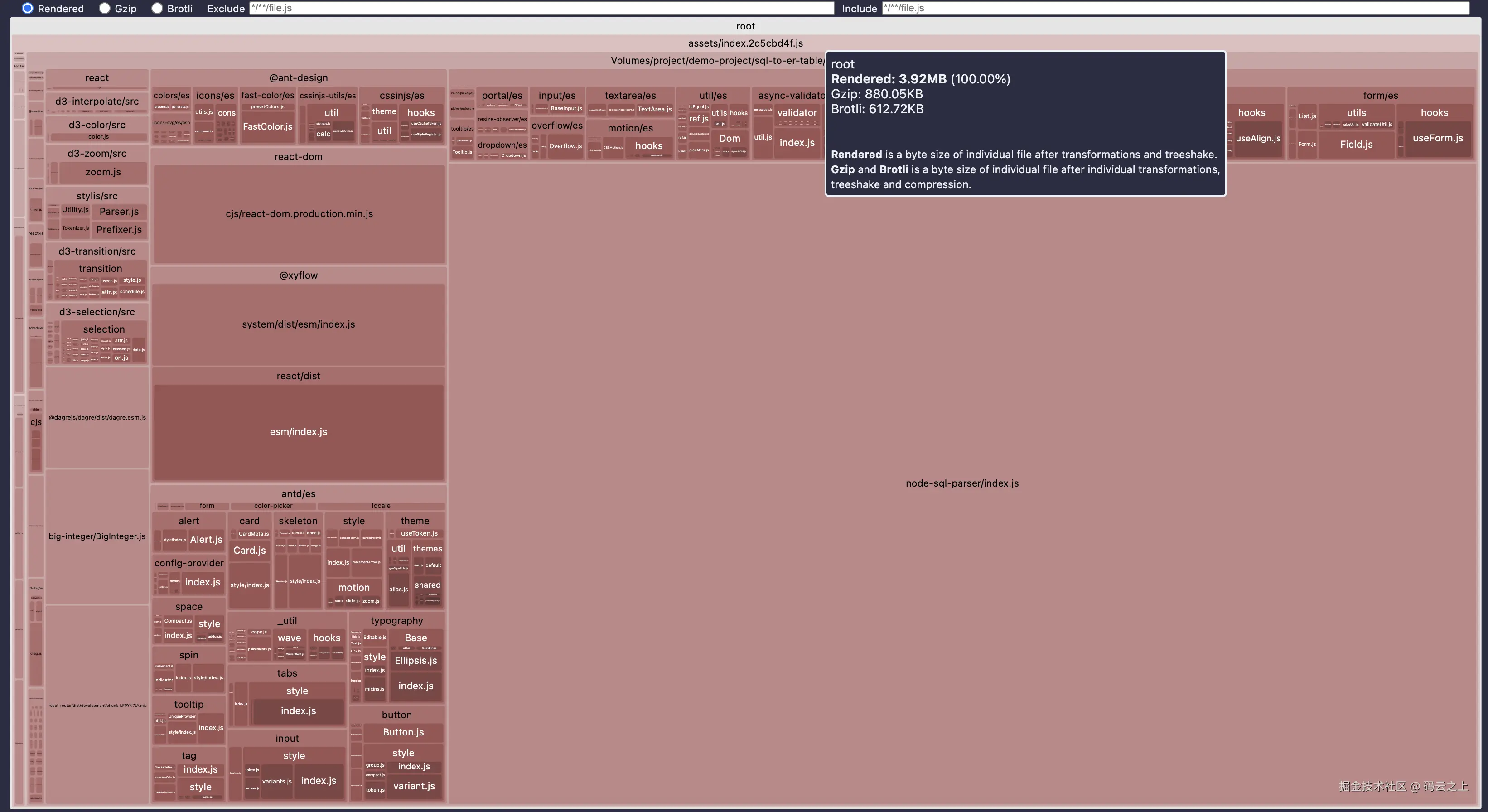

  • 改造后：

优化点二：SQL 加密传输

需求评审的时候，安全同学提了一个问题：SQL 语句里可能包含敏感信息（表名、字段名、注释等），明文传输不太合适。

好吧，那就加个密。

加密方案

考虑到是内部系统，不需要非常复杂的加密体系，选择了 AES-256-GCM 对称加密：

  • 加密强度足够
  • 自带认证标签（AuthTag），可以防止数据被篡改
  • 前后端都有成熟的实现

客户端使用 Web Crypto API：

typescript 复制代码
// client/utils/crypto.ts
const ENCRYPTION_KEY = "sql-er-diagram-secret-key-32byte!";

async function getEncryptionKey(): Promise<CryptoKey> {
  const keyData = await crypto.subtle.digest(
    "SHA-256",
    new TextEncoder().encode(ENCRYPTION_KEY)
  );
  return crypto.subtle.importKey(
    "raw",
    keyData,
    { name: "AES-GCM", length: 256 },
    false,
    ["encrypt"]
  );
}

export async function encryptSql(sql: string): Promise<string> {
  const key = await getEncryptionKey();
  const iv = crypto.getRandomValues(new Uint8Array(12));

  const encrypted = await crypto.subtle.encrypt(
    { name: "AES-GCM", iv },
    key,
    new TextEncoder().encode(sql)
  );

  // 组合格式: iv:authTag:ciphertext (均为 base64)
  const encryptedArray = new Uint8Array(encrypted);
  const ciphertext = encryptedArray.slice(0, -16);
  const authTag = encryptedArray.slice(-16);

  return `${btoa(iv)}:${btoa(authTag)}:${btoa(ciphertext)}`;
}

服务端使用 Node.js crypto 模块解密：

typescript 复制代码
// shared/crypto.ts
import crypto from "crypto";

export function decryptSql(payload: string): string {
  const [ivBase64, authTagBase64, encrypted] = payload.split(":");
  const key = crypto.createHash("sha256").update(ENCRYPTION_KEY).digest();
  const iv = Buffer.from(ivBase64, "base64");
  const authTag = Buffer.from(authTagBase64, "base64");

  const decipher = crypto.createDecipheriv("aes-256-gcm", key, iv);
  decipher.setAuthTag(authTag);

  let decrypted = decipher.update(encrypted, "base64", "utf8");
  decrypted += decipher.final("utf8");

  return decrypted;
}

现在 SQL 传输流程变成了：

sql 复制代码
客户端输入 SQL
      ↓
AES-256-GCM 加密
      ↓
POST /api/parse-sql { payload: "加密后的字符串" }
      ↓
服务端解密
      ↓
node-sql-parser 解析
      ↓
返回解析结果

最终效果

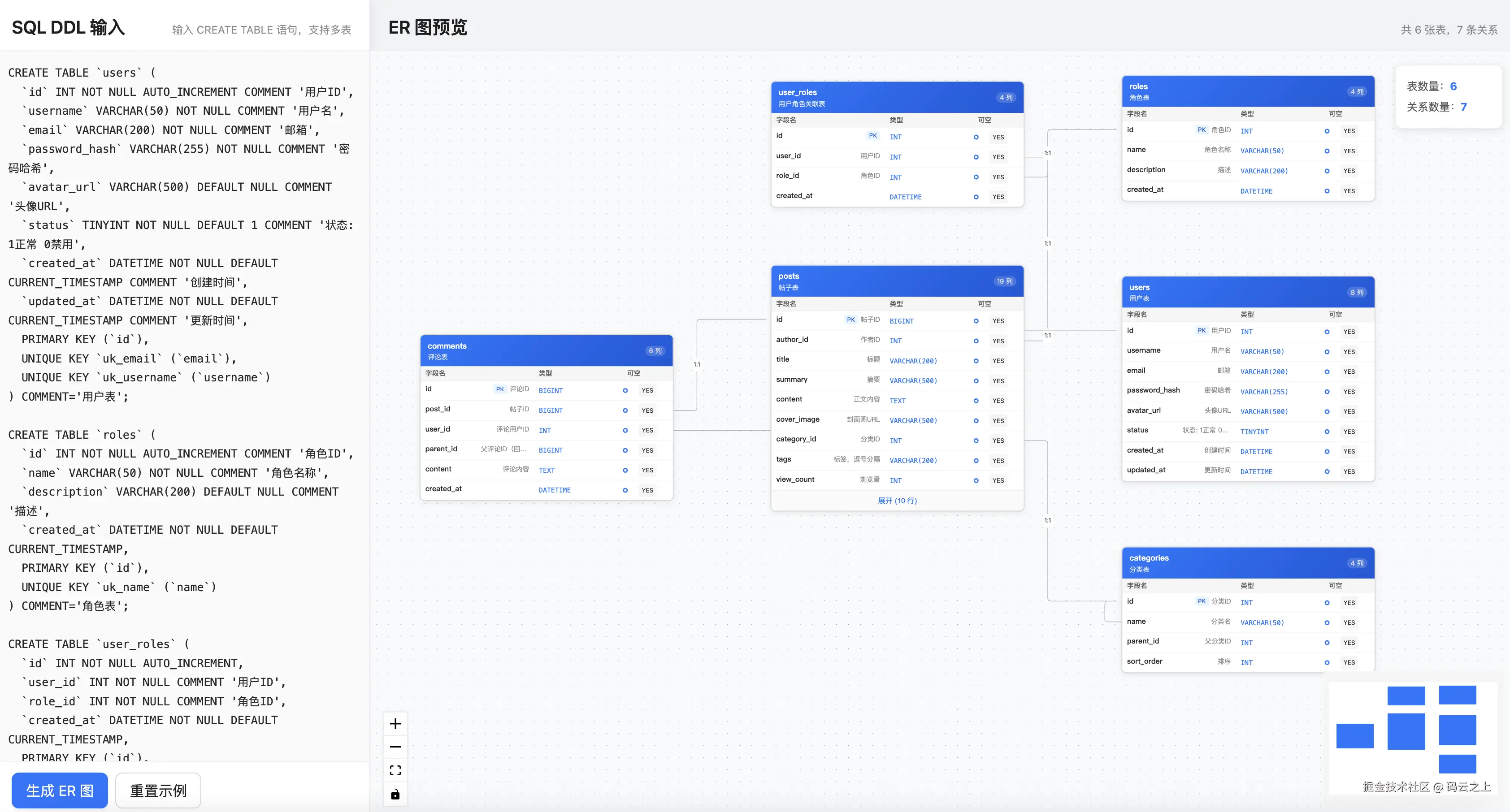

经过一番折腾，终于实现了从 SQL DDL 到 ER 图的完整流程：

  1. 用户在输入框粘贴 SQL 语句
  2. 选择数据库类型（支持 MySQL、PostgreSQL 等 11 种）
  3. 点击「生成 ER 图」
  4. 自动渲染出带关系连线的 ER 图
  5. 支持拖拽、缩放、小地图导航

总结

技术选型优点

  1. node-sql-parser：支持多种数据库方言，解析结果标准化，满足大部分 DDL 解析需求
  2. React Flow：专为 React 设计的图可视化库，开箱即用，交互体验好
  3. Dagre：经典的图布局算法，自动排列节点位置，省去手动调整的麻烦
  4. AES-256-GCM：加密强度足够，自带完整性校验，前后端都有成熟实现

不足之处

  1. SQL 解析的局限性：node-sql-parser 对一些复杂语法（如存储过程、触发器）支持有限，部分非标准写法可能解析失败
  2. 关系识别依赖外键：目前只能通过 FOREIGN KEY 约束识别表关系，实际业务中很多表并没有显式定义外键
  3. 布局算法的局限：Dagre 是基于层次结构的布局，对于复杂的网状关系，布局效果可能不太理想
  4. 客户端加密的安全性：密钥硬编码在前端代码中，安全性有限，仅适用于内部系统

后续优化方向

  1. 支持通过字段命名规则（如 user_id -> users.id）智能识别表关系
  2. 支持导出 ER 图为图片或 PDF
  3. 考虑使用 WebAssembly 方案，在保证性能的同时减少服务端依赖

项目代码已开源（脱敏处理），欢迎查看 👉 sql-to-er-table
