一句话结论
- "本质安全型防爆AGV"不是"加了外壳的AGV"，而是：
- 整车（尤其弱电/测控/通信部分）按 GB/T 3836.4/IEC 60079-11 的"i"型（本质安全型）进行限能设计与验证；
- 同时结合必要的隔爆、增安、浇封、正压、防静电等复合保护，满足 GB/T 37669-2019《AGV在危险生产环境应用的安全规范》等整机标准；
- 通常以"本安测控 + 隔爆/增安动力"的混合方案为主，真正做到在爆炸性环境中"电路本身就不会构成点火源"。
1. 什么是"本质安全型防爆AGV"
1）防爆型式上的定位
- GB/T 3836.4（等同 IEC 60079-11）定义"本质安全型'i'"：在正常工作和规定的故障状态下，电路产生的电火花和热效应均不能点燃规定的爆炸性混合物。
- GB/T 3836.18-2024 进一步给出"本质安全电气系统"的设计与评定要求。
- 对应到 AGV：凡是可能进入危险区的传感器、通信、BMS 采样/通信、控制 I/O 等弱电回路，都要按"i"型限能设计（电压、电流、电容、电感均在安全限值内）。
2）整机标准中的要求（GB/T 37669-2019）
- 适用区域：气体 1 区、2 区；粉尘 21 区、22 区的 AGV。
- 防爆体系：必须满足 GB/T 3836 系列的通用要求和对应防爆型式，并综合考虑：
- 电气防爆；
- 机械防爆（碰撞火花、摩擦火花）；
- 静电；
- 表面温度（温度组别 T1--T6）；
- 外壳防护（IP 等级）等。
3）所以"本质安全型防爆AGV"通常指：
- 把导航传感器、激光/视觉、气体检测、无线通信、外部 I/O 等做成 Ex ia/ib 本安电路或通过本安关联设备连接；
- 动力/电池/主驱动等高能部分采用隔爆（Ex d）、增安（Ex e）、浇封（Ex m）、正压（Ex p）等复合防爆；
- 整机通过防爆认证，取得防爆合格证并标注完整的 Ex 标志（如 Ex db ib IIC T4 Gb 等）。
2. 为什么 AGV 要采用"本质安全型"思路
核心风险点（AGV 作为移动设备）：
- 电气火花：电机换向、继电器、插接件、充电插头等；
- 静电积聚：轮胎、外壳、非金属件；
- 表面高温：电机/驱动器/电池长时间运行；
- 机械火花：碰撞、摩擦、金属撞击；
- 通信/传感器射频能量、光辐射等。
本质安全型"i"的好处：
- 从源头限制能量，即使出现短路、断路等故障也不会产生点燃火花；
- 可以在危险区"带电维护"（需按文件要求），打开外壳不会引发爆炸；
- 对外壳强度要求比"隔爆"低一些，有利于减重和结构灵活；
- 通常 ia 级可覆盖 0/20 区（最高危险等级），安全裕度更高。
因此，AGV 的"测控+传感+通信"大量采用本安型电路，是当前防爆 AGV 的主流技术路线之一。
3. 本安型防爆 AGV 的典型实现架构

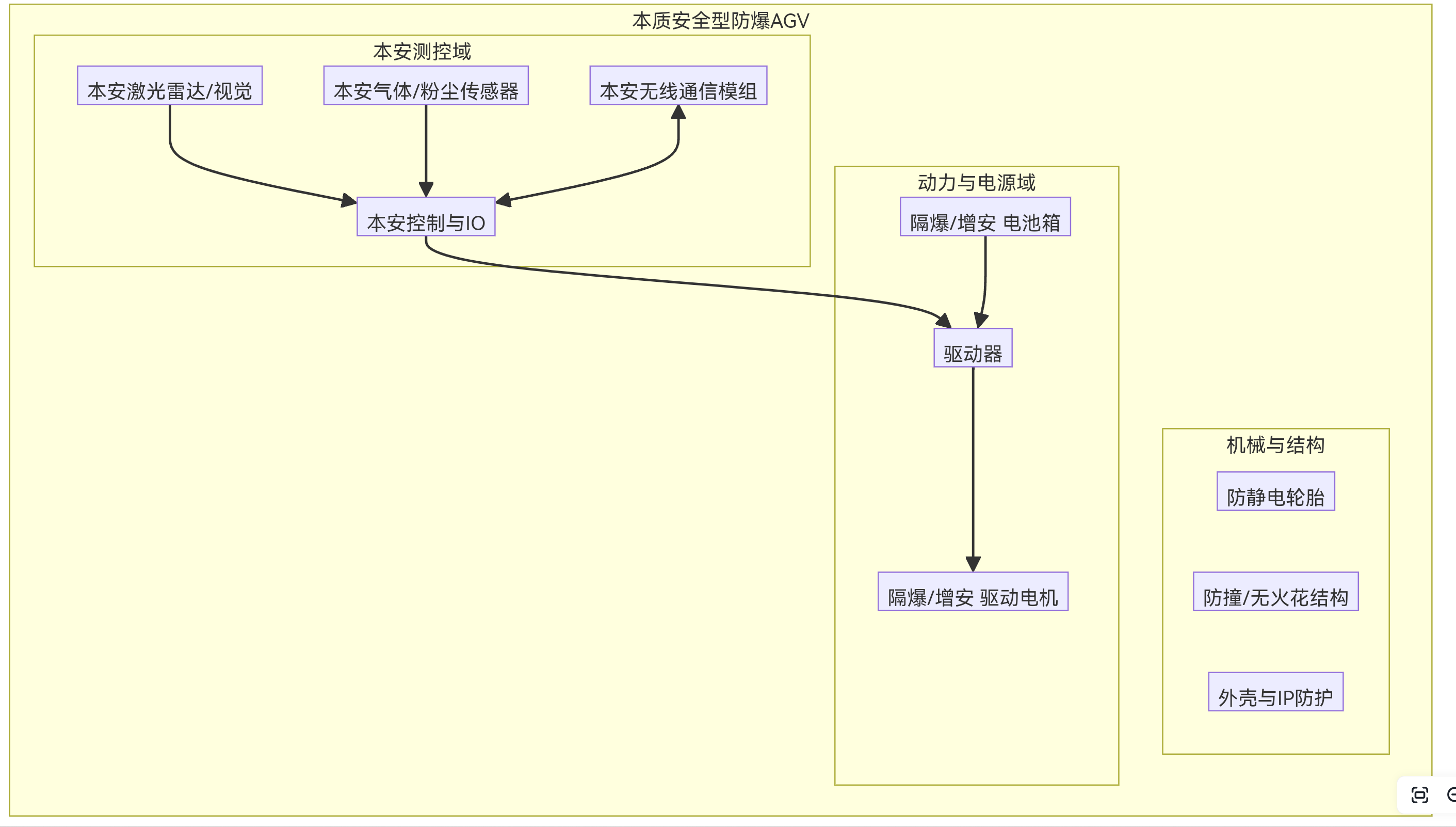

用一个简化的系统视图，把本安型和其他防爆型式的关系串一下：
3.1 本安型部分（典型）
- 导航/传感器：激光雷达、视觉相机、超声波、气体/粉尘传感器等，采用 Ex ia/ib 本安型或通过本安关联设备连接。
- 通信：Wi‑Fi/5G 模块按本安电路设计，或用光纤/光通讯避免射频风险。
- 控制与 I/O：安全栅/隔离栅将本安侧与非本安侧隔离；本安侧电压/电流严格按 GB/T 3836.4 计算与验证。
- 电池 BMS 的采样/通信线也常按本安设计，防止短路、开路引发火花。
3.2 非本安动力/电源部分（典型）
- 驱动电机：采用 Ex d（隔爆）电机或 Ex e（增安）电机，配合温度监控。
- 电池箱：隔爆或正压外壳，配合泄压装置、温控系统、BMS 多重保护。
- 驱动器：可放在隔爆箱、正压柜或浇封（Ex m）结构内。
3.3 结构与机械安全
- 防静电轮胎、导电轮，确保车身静电有效导出。
- 防撞/保险杠使用不易产生火花的材质与结构，避免撞击火花。
- 外壳防护等级（IP）：根据气体/粉尘环境按标准选择（如气体≥IP54，粉尘≥IP6X/5X）。
- 表面温度：整机表面温度不超过所选温度组别（常见 T4：≤135℃）1。
4. 设计与认证要点（如果你要自己做/改造）
4.1 标准体系（国内）
- GB/T 3836.1：设备通用要求；
- GB/T 3836.4：本质安全型"i"保护设备（ia/ib/ic）；
- GB/T 3836.18：本质安全电气系统设计；
- GB/T 37669-2019：AGV 在危险生产环境应用的安全规范（整机级）；
- 相关的 GB 25286 系列（非电气设备防爆）。
4.2 本安设计的关键点
- 限能：对本安电路进行"Ui/Ii/Pi/Ci/Li"等参数计算与试验，确保在任何故障条件下，火花能量与表面温度均低于点燃曲线。
- 可靠隔离：安全栅/隔离栅、变压器/继电器加强绝缘，保证本安侧与非本安侧可靠隔离。
- 元件与布线：
- 元件降额、冗余（尤其是保护元件）；
- 本安电路用蓝色导线或套管标识，本安与非本安布线间距≥50mmsohu.com；
- PCB 爬电距离/电气间隙按标准执行。
- 电池与电源：
- 明确电池类型、规格、保护电路，并在技术文件中列出；
- 本安侧的电池管理、通信必须按"本安系统"进行评定。
4.3 认证与文件
- 需要准备：总装图、电气原理图、PCB 图、BOM、铭牌图、接线图等；
- 铭牌必须包含：防爆标志、防爆证号、适用区域/气体组别/温度组别等；
- 说明书中应包含：警告语（如禁止在危险区更换非规定电池、不得改变本安电路元件等）。
5. 选型与采购时要注意什么
1）防爆标志要"对得上环境"
- 确认场所分类：气体 0/1/2 区，粉尘 20/21/22 区（GB/T 37669 仅覆盖 1/2/21/22 区）；
- 确认气体组别（IIA/IIB/IIC）与温度组别（T1--T6）；
- 核对整机 Ex 标志（如 Ex db ib IIC T4 Gb/Db）是否覆盖你的场所与介质。
2）区分"真本安"还是"局部本安"
- 有些方案只有少数传感器是本安，主控/驱动/电池仍为非本安、靠隔爆/正压保护；
- 对于 0 区/20 区或极高风险场景，优先考虑"本安型（ia）+ 隔爆/增安动力"的混合方案。
3）防爆合格证与体系
- 要求供应商提供：
- 整机及关键部件（电机、电池、控制柜、传感器等）的防爆合格证/试验报告；
- 本安系统评定文件（关联装置、电缆参数等）；
- 不要只看"样机有证"，要确认批量生产和售后更换件的一致性。
4）使用与维护的合规
- 严禁在危险区私自更换电池、改动本安电路、拆改安全栅等；
- 按说明书进行日常巡检、紧固、清洁，防止粉尘/水汽降低 IP 等级；
- 对外委维修，必须确保按 GB/T 3836.13 等标准进行。
6. 常见误区澄清
-
误区 1："本安型=不用外壳、随便敞开"。
正解：本安解决的是电路能量，但整机仍需防尘/防水/防腐蚀（IP 等级）、结构强度、抗冲击等；爆炸性粉尘环境尤其要注意密封与防静电。
-
误区 2："隔爆型一定比本安型安全"。
正解：两者原理不同：隔爆"容忍内部爆炸但不外传"；本安"从根源上不产生足够点燃能量"。在极高风险区域（0/20 区），本安型 ia 常被认为具有更高安全裕度。
-
误区 3："传感器有防爆证，整机就防爆"。
正解：必须有整机级认证（或按本安系统标准评定），否则接线、布局、电池等仍可能引入风险。
