【Unity Shader URP】序列帧动画（Sprite Sheet）实战教程

文章目录

• • [0. 效果预览](#0. 效果预览)
  • [1. 原理简述](#1. 原理简述)
  • [2. 功能点](#2. 功能点)
  • [3. 完整 Shader（可直接用）](#3. 完整 Shader（可直接用）)
  • [4. 使用方法](#4. 使用方法)
  • [5. 参数说明](#5. 参数说明)
  • [6. 变体与扩展](#6. 变体与扩展)
  • • [6.1 带 Billboard 的顶点着色器（Shader 内置面向摄像机）](#6.1 带 Billboard 的顶点着色器（Shader 内置面向摄像机）)
    • [6.2 外部控制帧索引（C# 驱动）](# 驱动）)
    • [6.3 Additive 混合（火焰/光效）](#6.3 Additive 混合（火焰/光效）)
  • [7. 常见问题](#7. 常见问题)
  • [8. 性能建议](#8. 性能建议)

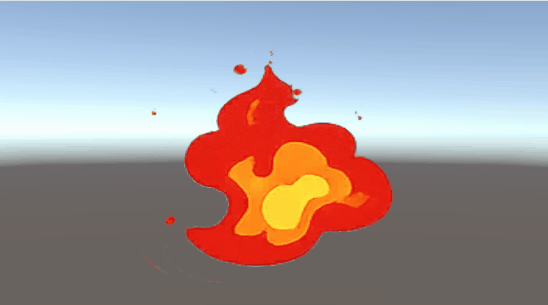

0. 效果预览

序列帧动画是特效制作的基本功：把一组连续帧画面排列在一张贴图上，Shader 按时间依次采样每一帧，实现火焰、爆炸、烟雾、魔法阵等循环动画。不需要骨骼、不需要粒子系统，一张图 + 一个 Shader 就能跑。

---

1. 原理简述

序列帧动画的本质：把 UV 坐标限制在贴图的某一格内，随时间推移切换到下一格。

一张 4×4 的序列帧贴图有 16 帧。每一帧占据 1/4 宽度、1/4 高度的 UV 区域。Shader 要做的事：

// 1. 算出当前是第几帧
int frameIndex = floor(_Time.y * _Speed) % totalFrames;
// 2. 算出这一帧在第几行第几列
int col = frameIndex % _Columns;
int row = frameIndex / _Columns;
// 3. 把 UV 缩放到单帧大小，再偏移到对应格子
float2 uv = (uv + float2(col, row)) / float2(_Columns, _Rows);

注意：贴图的 UV 原点在左下角，但序列帧通常从左上角开始排列，所以行号需要翻转。

---

2. 功能点

• 自动播放 ：基于 _Time 驱动，无需 C# 脚本即可循环播放
• 行列可配：支持任意 N×M 的序列帧布局（4×4、8×8、2×4 等）
• 速度可调 ：_Speed 控制每秒播放帧数（FPS）
• 帧间插值：可选开启两帧之间的线性混合，消除跳帧感
• 透明支持：Alpha Blend 渲染，适合叠加在场景上的特效
• Billboard 可选：配合顶点着色器实现始终面向摄像机
• GPU Instancing：支持多实例渲染

---

3. 完整 Shader（可直接用）

Shader "Custom/SpriteSheet_URP"
{
    Properties
    {
        // 序列帧贴图（一张包含所有帧的图集）
        _MainTex ("Sprite Sheet", 2D) = "white" {}
        // 主颜色叠乘（可用于调色或控制整体透明度）
        _BaseColor ("Base Color", Color) = (1,1,1,1)

        // 列数（水平方向有几帧）
        _Columns ("Columns", Int) = 4
        // 行数（垂直方向有几帧）
        _Rows ("Rows", Int) = 4
        // 播放速度（每秒帧数）
        _Speed ("Speed (FPS)", Range(1, 60)) = 10
        // 总帧数（如果最后一行没排满，填实际帧数）
        _TotalFrames ("Total Frames", Int) = 16

        // 帧间插值开关（1 = 开启混合，0 = 硬切）
        [Toggle] _Interpolate ("Frame Interpolation", Float) = 0
    }

    SubShader
    {
        Tags
        {
            "RenderPipeline" = "UniversalRenderPipeline"
            "Queue" = "Transparent"
            "RenderType" = "Transparent"
        }

        Pass
        {
            Name "SpriteSheetPass"
            Tags { "LightMode" = "UniversalForward" }

            Cull Off
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            // GPU Instancing 支持
            #pragma multi_compile_instancing

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            // =========================================================
            // 贴图声明
            // =========================================================
            TEXTURE2D(_MainTex);    SAMPLER(sampler_MainTex);

            // =========================================================
            // 材质属性（与 Properties 一一对应）
            // =========================================================
            float4 _MainTex_ST;
            float4 _BaseColor;
            int    _Columns;
            int    _Rows;
            float  _Speed;
            int    _TotalFrames;
            float  _Interpolate;

            struct Attributes
            {
                float4 positionOS : POSITION;   // 模型空间顶点
                float2 uv         : TEXCOORD0;  // UV 坐标
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            struct Varyings
            {
                float4 positionHCS : SV_POSITION;  // 裁剪空间位置
                float2 uv          : TEXCOORD0;    // 传递 UV
                UNITY_VERTEX_INPUT_INSTANCE_ID
                UNITY_VERTEX_OUTPUT_STEREO
            };

            // =========================================================
            // 计算某一帧的 UV：将原始 UV 缩放并偏移到对应格子
            // =========================================================
            float2 GetFrameUV(float2 uv, int frameIndex)
            {
                // 列号 = 帧索引 % 列数
                int col = frameIndex % _Columns;
                // 行号 = 帧索引 / 列数（从上往下数）
                int row = frameIndex / _Columns;
                // UV 原点在左下角，但序列帧从左上角排列
                // 翻转行号：实际行 = 总行数 - 1 - row
                int flippedRow = _Rows - 1 - row;

                // 每帧占据的 UV 尺寸
                float2 frameSize = float2(1.0 / _Columns, 1.0 / _Rows);
                // 缩放 UV 到单帧大小，再偏移到目标格子
                return uv * frameSize + float2(col, flippedRow) * frameSize;
            }

            // =========================================================
            // 顶点着色器
            // =========================================================
            Varyings vert(Attributes v)
            {
                Varyings o;
                UNITY_SETUP_INSTANCE_ID(v);
                UNITY_TRANSFER_INSTANCE_ID(v, o);
                UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o);

                o.positionHCS = TransformObjectToHClip(v.positionOS.xyz);
                o.uv = TRANSFORM_TEX(v.uv, _MainTex);
                return o;
            }

            // =========================================================
            // 片元着色器：核心序列帧采样
            // =========================================================
            half4 frag(Varyings i) : SV_Target
            {
                UNITY_SETUP_INSTANCE_ID(i);

                // 1) 计算当前时间对应的帧进度（浮点数）
                //    _Time.y = 自场景加载以来的秒数
                float frameProgress = _Time.y * _Speed;

                // 2) 当前帧索引（取模实现循环）
                int currentFrame = ((int)floor(frameProgress)) % _TotalFrames;

                // 3) 采样当前帧
                float2 currentUV = GetFrameUV(i.uv, currentFrame);
                half4 currentColor = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, currentUV);

                // 4) 帧间插值（可选）
                half4 finalColor = currentColor;
                if (_Interpolate > 0.5)
                {
                    // 下一帧索引
                    int nextFrame = (currentFrame + 1) % _TotalFrames;
                    float2 nextUV = GetFrameUV(i.uv, nextFrame);
                    half4 nextColor = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, nextUV);

                    // 用小数部分作为混合权重
                    float blend = frac(frameProgress);
                    finalColor = lerp(currentColor, nextColor, blend);
                }

                // 5) 叠乘基础颜色
                finalColor *= (half4)_BaseColor;

                return finalColor;
            }
            ENDHLSL
        }
    }
}

---

4. 使用方法

1. 在 Assets/Shaders/ 下新建文件 SpriteSheet_URP.shader，粘贴上方完整代码。

2. 新建材质（Create → Material），Shader 选择 Custom/SpriteSheet_URP。

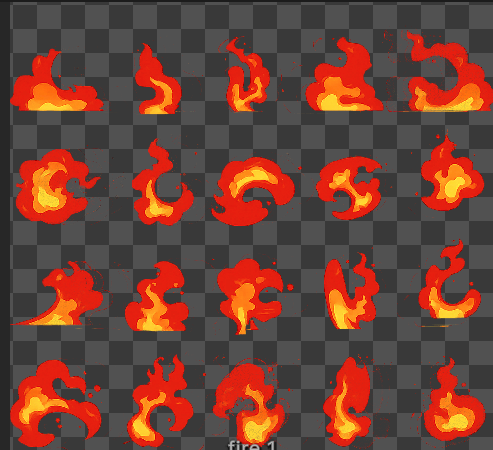

3. 准备序列帧贴图：

   • 一张包含所有帧的图集，帧按从左到右、从上到下排列
   • 常见来源：特效软件导出（Houdini、EmberGen）、手绘帧动画、Unity 粒子录制
   • 贴图导入设置：Texture Type = Default，Alpha Source = Input Texture Alpha，关闭 Generate Mip Maps（避免帧边缘渗色）

4. 将贴图拖到材质的 Sprite Sheet 槽位。

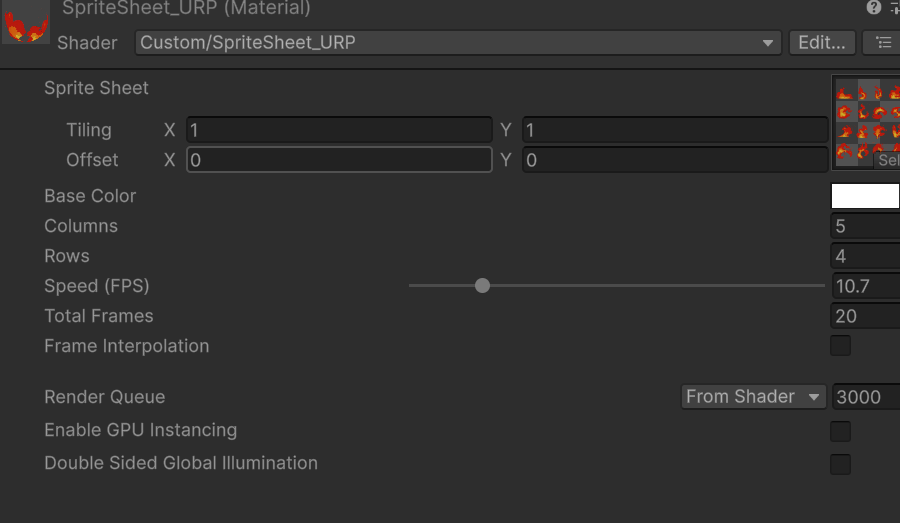

5. 设置参数：

   • Columns / Rows：与贴图的实际行列数一致（如 4×4 就填 4 和 4）
   • Total Frames：实际帧数（如果最后一行没排满，填真实帧数而不是行×列）
   • Speed：每秒播放帧数，10~15 适合火焰，20~30 适合爆炸

6. 创建一个 Quad（3D Object → Quad），赋上材质，在 Game 视图中即可看到动画循环播放。

7. 如果需要特效面向摄像机，给 Quad 挂一个简单的 Billboard 脚本：

using UnityEngine;

public class Billboard : MonoBehaviour
{
    void LateUpdate()
    {
        // 让物体始终面向摄像机
        transform.forward = Camera.main.transform.forward;
    }
}

---

5. 参数说明

参数	类型	范围/默认值	说明
_MainTex	2D	white	序列帧贴图（所有帧排列在一张图上）
_BaseColor	Color	(1,1,1,1)	颜色叠乘，可用于调色或控制整体透明度
_Columns	Int	4	贴图水平方向的帧数
_Rows	Int	4	贴图垂直方向的帧数
_Speed	Range(1,60)	10	播放速度，每秒帧数（FPS）
_TotalFrames	Int	16	实际总帧数（最后一行没排满时填真实值）
_Interpolate	Toggle	0	帧间插值：开启后两帧之间线性混合，动画更平滑

---

6. 变体与扩展

6.1 带 Billboard 的顶点着色器（Shader 内置面向摄像机）

不需要 C# 脚本，直接在顶点着色器中实现 Billboard：

Varyings vert(Attributes v)
{
    Varyings o;
    UNITY_SETUP_INSTANCE_ID(v);
    UNITY_TRANSFER_INSTANCE_ID(v, o);
    UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o);

    // Billboard：用摄像机的右方向和上方向替换模型的 X/Y 轴
    float3 centerWS = TransformObjectToWorld(float3(0, 0, 0));
    float3 camRight = UNITY_MATRIX_V[0].xyz;  // 摄像机右方向
    float3 camUp    = UNITY_MATRIX_V[1].xyz;  // 摄像机上方向

    // 用模型空间的 xy 作为偏移量，沿摄像机平面展开
    float3 positionWS = centerWS
        + camRight * v.positionOS.x * unity_ObjectToWorld._m00  // 保留缩放
        + camUp    * v.positionOS.y * unity_ObjectToWorld._m11;

    o.positionHCS = TransformWorldToHClip(positionWS);
    o.uv = TRANSFORM_TEX(v.uv, _MainTex);
    return o;
}

6.2 外部控制帧索引（C# 驱动）

有时需要精确控制播放进度（如技能释放到某个阶段播放特定帧段）：

// 在 Properties 中加一个手动帧索引
// _ManualFrame ("Manual Frame", Range(0, 64)) = -1
// 负值 = 自动播放，非负值 = 锁定到指定帧

// C# 端
material.SetFloat("_ManualFrame", 5); // 锁定到第 5 帧
material.SetFloat("_ManualFrame", -1); // 恢复自动播放

// frag 中替换帧索引计算
int currentFrame;
if (_ManualFrame >= 0)
    currentFrame = clamp((int)_ManualFrame, 0, _TotalFrames - 1);
else
    currentFrame = ((int)floor(_Time.y * _Speed)) % _TotalFrames;

6.3 Additive 混合（火焰/光效）

火焰、闪电等发光特效用 Additive 混合比 Alpha Blend 更自然：

// 把 Pass 中的 Blend 模式改为：
Blend SrcAlpha One    // Additive：源色 × Alpha 加到目标上

效果：亮的部分叠加发光，暗的部分（黑色）自然消失，不需要精确的 Alpha 通道。

---

7. 常见问题

Q: 动画播放顺序反了（从右到左或从下到上）？

A: 检查两个地方：① 贴图的帧排列方向是否是"左到右、上到下"------这是本 Shader 的默认约定；② 如果贴图是"左到右、下到上"排列，把 GetFrameUV 中的 flippedRow 改为 int flippedRow = row;（去掉翻转）。

Q: 帧与帧之间有明显的接缝/渗色？

A: 两个原因：① Mip Maps 导致相邻帧的像素渗透------在贴图导入设置中关闭 Generate Mip Maps ；② 贴图的 Wrap Mode 设为 Clamp 而不是 Repeat，避免边缘采样到对面的帧。

Q: 开启帧间插值后画面变模糊？

A: 正常现象------两帧线性混合本质上就是叠加，运动剧烈的帧之间会产生重影。如果不能接受，关闭 _Interpolate，用更高的帧率（更多帧）来弥补平滑度。

Q: 贴图最后一行没排满（比如 4×4 但只有 14 帧），播放到空白帧？

A: 把 Total Frames 设为实际帧数（14），Shader 会在第 14 帧后循环回第 0 帧，不会播放到空白格子。

Q: 多个使用同一材质的 Quad 动画完全同步？

A: 因为它们共享同一个 _Time 值。解决方案：用 MaterialPropertyBlock 给每个实例设置不同的时间偏移，或者在 Shader 中加一个 _TimeOffset 属性，C# 端随机赋值。

---

8. 性能建议

• 贴图尺寸控制：4×4 的序列帧贴图，每帧 256×256 → 整张图 1024×1024，这是移动端的舒适区。8×8 每帧 128×128 也是 1024×1024，帧数更多但单帧精度降低，按需取舍。
• 关闭 Mip Maps：序列帧贴图不需要 Mip Maps（UI/特效通常在固定距离观看），关掉可以节省 33% 显存。
• Additive 优于 Alpha Blend：如果视觉上允许，Additive 混合不需要排序，GPU 友好。
• 帧间插值的代价：开启插值 = 每个像素采样两次贴图。如果特效数量多（几十个同屏），关闭插值可以减半采样开销。
• 合批注意 ：多个使用相同材质的 Quad 可以被 SRP Batcher / GPU Instancing 合批。如果用了 MaterialPropertyBlock 设置不同参数，GPU Instancing 仍然有效，但 SRP Batcher 会被打断。
