【OSG学习笔记】Day 37: NodeVisitor(顶点访问器)

NodeVisitor(顶点访问器)

在 OSG（OpenSceneGraph）三维渲染引擎中，顶点访问器（Vertex Visitor） 是操作场景几何数据最核心、最常用的工具。

它基于访问者设计模式 实现，完美实现了场景结构与操作逻辑的解耦，让开发者无需修改引擎源码，就能遍历、提取、修改场景中所有模型的顶点数据。

本文将从设计思想、继承关系、核心API、实战代码、使用场景五个维度，带你彻底掌握 OSG 顶点访问器。

---

什么是顶点访问器？

顶点访问器是专门用于遍历、处理场景中几何顶点数据的访问器。

OSG 场景是树形结构：
根节点 -> 组节点(Group) -> 几何节点(Geode) -> 几何体(Geometry) -> 顶点数组

顶点数据存储在最底层的 Geometry 中，顶点访问器的使命就是自动遍历整棵树，找到所有顶点并对其操作。

核心设计思想

1. 访问者模式：将"遍历逻辑"与"业务逻辑"分离
2. 双重分发：运行时动态匹配节点类型，自动调用对应处理函数
3. 非侵入式：不修改 Node、Geode、Geometry 源码
4. 自动递归：无需手写递归遍历，引擎自动完成全场景遍历

---

类继承关系

理解继承关系，才能真正掌握访问器的运行机制。

1. 顶层基类：osg::NodeVisitor

所有访问器的祖宗类，提供遍历框架。

osg::Referenced
       ↓
osg::NodeVisitor  <-- 所有访问器必须继承它

2. 顶点访问器继承链

你自定义的顶点访问器继承结构：

osg::NodeVisitor
       ↓
你的顶点访问器（VertexVisitor）

3. 被访问节点继承链（顶点数据所在）

osg::Node
   ↓
osg::Geode      <-- 几何节点，存放模型
   ↓
osg::Geometry   <-- 真正存储顶点、法线、纹理坐标

4. 顶点数据继承链

osg::Array
   ↓
osg::Vec3Array  <-- 存储三维顶点坐标

---

四大核心 API

这是顶点访问器能工作的四大支柱：

1. accept() ------ 入口函数（节点提供）

• 位置 ：osg::Node

• 作用：启动访问，允许访问器进入节点

• 代码 ：

  node->accept(visitor);

2. apply() ------ 业务逻辑（访问器重写）

• 位置 ：osg::NodeVisitor

• 作用 ：处理具体节点，顶点访问器必须重写 apply(Geode&)

• 代码 ：

  void apply(osg::Geode& geode) override;

3. traverse() ------ 递归遍历

• 作用 ：继续遍历子节点，必须调用，否则遍历中断

• 代码 ：

  traverse(geode);

4. validNodeMask() ------ 节点过滤

• 作用：跳过不需要的节点，提升性能

---

完整实战代码

这是工业级、可直接编译运行的顶点提取访问器，逐行解析。

完整代码

#include <osgViewer/Viewer>
#include <osg/Node>
#include <osg/Geode>
#include <osg/Geometry>
#include <osgDB/readFile>
#include <fstream>
#include <iostream>

// ==============================================
// 顶点访问器：继承自 osg::NodeVisitor
// ==============================================
class VertexExtractor : public osg::NodeVisitor
{
public:
    // 存储提取的所有顶点
    osg::ref_ptr<osg::Vec3Array> vertices;

    // 构造：设置遍历所有子节点
    VertexExtractor()
        : osg::NodeVisitor(TRAVERSE_ALL_CHILDREN)
    {
        vertices = new osg::Vec3Array;
    }

    // ==========================================
    // 核心：重写 apply，只处理 Geode 模型节点
    // ==========================================
    void apply(osg::Geode& geode) override
    {
        // 遍历 Geode 下的所有几何体
        for (unsigned i = 0; i < geode.getNumDrawables(); ++i)
        {
            // 转为 Geometry（只有它有顶点）
            osg::Geometry* geom = dynamic_cast<osg::Geometry*>(geode.getDrawable(i));
            if (!geom) continue;

            // 获取顶点数组
            osg::Vec3Array* verts = dynamic_cast<osg::Vec3Array*>(geom->getVertexArray());
            if (!verts) continue;

            // 把顶点追加到结果中
            vertices->insert(vertices->end(), verts->begin(), verts->end());
        }

        // 必须遍历子节点
        traverse(geode);
    }
};

// ==============================================
// 主函数：加载模型 + 使用访问器
// ==============================================
int main()
{
    // 1. 加载模型
    osg::ref_ptr<osg::Node> model = osgDB::readNodeFile("glider.osg");

    // 2. 创建顶点访问器
    VertexExtractor extractor;

    // 3. 启动访问（核心：accept）
    model->accept(extractor);

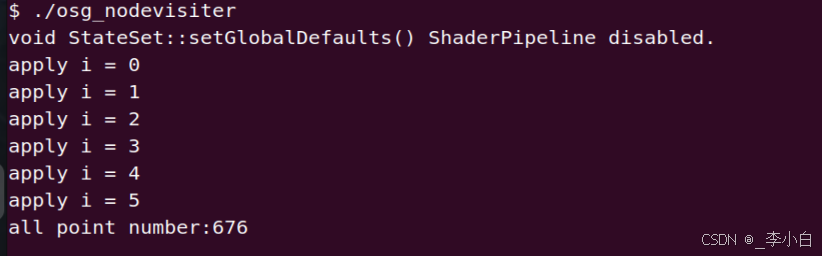

    // 4. 输出顶点数量
    std::cout << "提取顶点数：" << extractor.vertices->size() << std::endl;

    // 5. 保存到文件
    std::ofstream out("vertices.txt");
    for (auto& v : *extractor.vertices)
        out << v.x() << " " << v.y() << " " << v.z() << "\n";
    out.close();

    // 显示
    osgViewer::Viewer viewer;
    viewer.setSceneData(model);
    return viewer.run();
}

---

代码执行流程

model->accept(extractor)
       ↓
extractor.apply(geode)  处理模型
       ↓
提取 Geometry 顶点
       ↓
traverse(geode)  继续遍历子节点
       ↓
遍历完成 → 得到所有顶点

---

应用场景

顶点访问器是 OSG 开发必备工具，覆盖 90% 几何操作：

1. 数据导出与格式转换

• 导出顶点、法线、UV 坐标
• 转成 JSON/CSV/自定义格式
• 模型轻量化、数据清洗

2. 模型修改与实时形变

• 水面波浪动画
• 模型破碎、拉伸、扭曲
• 顶点位移、缩放

3. 碰撞检测与拾取

• 鼠标点击获取顶点
• 检测交点所在三角面
• 物理仿真碰撞计算

4. 网格优化与处理

• 生成法线
• 简化模型、减少三角面
• 计算包围盒、中心点

5. 分析与统计

• 统计三角面数量
• 检查模型错误
• 计算模型体积、面积

---

总结

1. 解耦：场景结构 ↔ 操作逻辑
2. 自动遍历：不用手写递归
3. 非侵入：不修改引擎源码
4. 灵活扩展：一个访问器实现一种功能
5. 工业必备：仿真、车载、数字孪生必用
