------ 打通 "无线指令 → 串口通信 → 硬件执行" 的端到端验证体系
01 一个典型的物联网模组测试困境

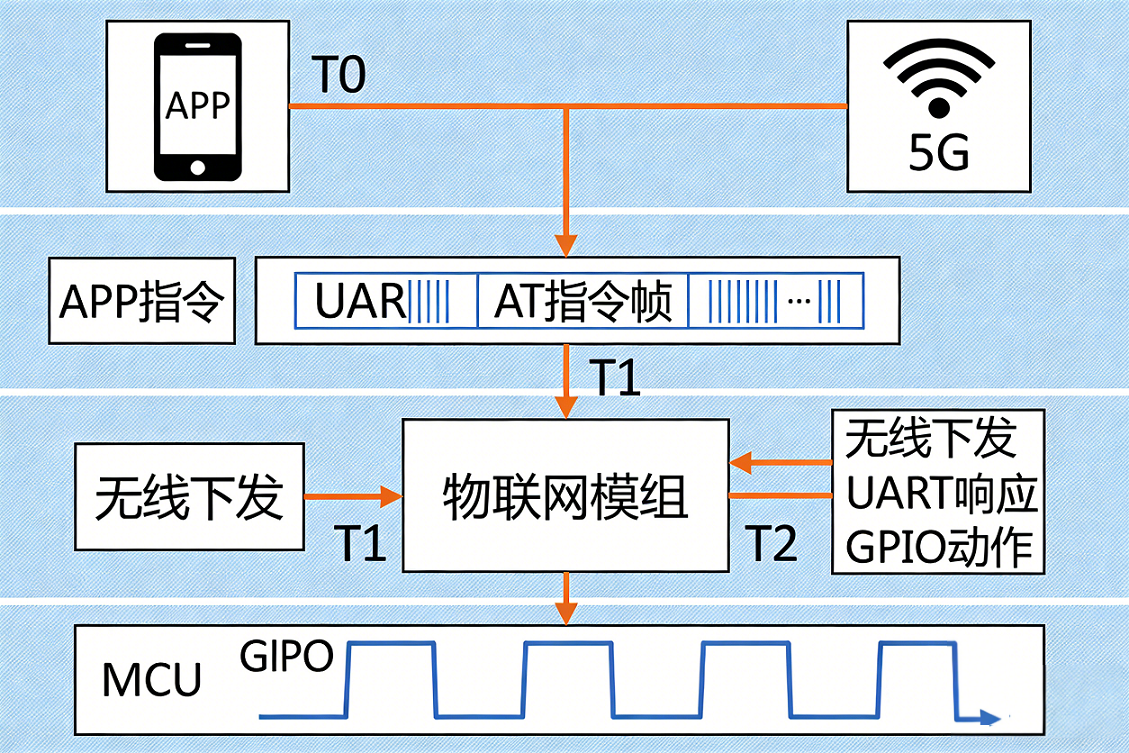

某物联网模组厂商正在开发一款 4G Cat.1 模组，应用于智能门锁产品。其核心控制链路如下：
- APP 指令下发：用户通过手机 APP 点击 "开锁" 按钮，指令通过云端经 4G 网络下发给模组
- UART 响应：模组接收到指令后，通过 UART 向主控 MCU 输出 "开锁" 命令帧
- GPIO 电平变化：MCU 解析命令后，通过 GPIO 输出高电平驱动门锁电机
测试人员面临的典型困境：
"APP 上显示'开锁成功'，但门锁没开。模组的 UART 日志显示收到了指令，GPIO 输出也正常，但门锁就是没动作 ------ 是 APP 指令没发到模组？是 UART 命令帧格式错误？还是 GPIO 驱动能力不足？还是门锁电机本身故障？"
传统测试方法下，这是一个难以定位的跨层故障：
- 用 网络抓包工具 验证 APP 指令是否到达云端
- 用 串口助手 监控 UART 日志，查看模组输出
- 用 示波器 / 万用表 测量 GPIO 电平变化
- 用 Excel 手工关联各环节的时间戳
**核心矛盾：**当故障跨越无线通信层、串口通信层、硬件执行层时，没有统一的时间基准和自动化比对机制，根本无法快速定位问题根源。
02 物联网模组交联测试的三大难点
难点一：三技术栈异构且时序耦合
物联网模组测试需要同时关注三个完全不同的技术层面：
表格
| 层级 | 技术类型 | 测试难点 |
|---|---|---|
| 无线通信层 | APP、云端、4G/5G/NB-IoT | 网络延迟不确定，协议栈复杂 |
| 串口通信层 | UART、AT 指令、二进制协议 | 数据格式多样，与无线事件时序关联 |
| 硬件执行层 | GPIO、PWM、AD | 电气特性、响应时间、驱动能力 |
这三个层级的通信速率差异巨大：
- 无线通信：秒级到百毫秒级
- UART：毫秒级
- GPIO：微秒级
当出现故障时，需要清晰回答：APP 指令何时到达？UART 何时输出？GPIO 何时跳变？三者之间的时间差是否在规格范围内？
难点二：AT 指令解析与响应验证
大多数物联网模组通过 AT 指令与主控 MCU 通信：
- 模组收到云端指令后，通过 UART 输出
+OPEN等指示 - MCU 解析后回复
AT+OK确认 - 模组再通过 UART 上报执行状态
测试需要验证：AT 指令格式是否正确？响应时序是否满足要求？错误处理机制是否完善？
难点三：无线网络环境的不确定性
物联网模组工作在真实的无线网络环境中：
- 信号强度波动
- 基站切换
- 网络拥塞
- 跨运营商漫游
这些因素会直接影响 APP 指令到达模组的时间和可靠性，测试需要在可控环境下模拟各种网络条件。
03 解决方案：一体化平台实现 "APP + UART + GPIO" 协同验证
宏控天工 - UTP 企业级测试平台 针对物联网模组交联测试场景，提供：
- 标准版 内置通用硬件适配层（UART/GPIO/AD/PWM）
- 扩展模块（可选配）：无线网络模拟、AI 智能体包
能力一：统一硬件抽象，覆盖三类测试资源
UTP 平台将 APP 指令、UART 通信、GPIO 电平抽象为统一的 "测试资源"，可在同一个测试用例中协同调用：
表格
| 资源类型 | 测试对象 | 平台抽象能力 |
|---|---|---|
| APP 指令 | 云端 / APP | 支持模拟 APP 行为、MQTT/HTTP 协议仿真 |
| UART | 模组与 MCU 通信 | 支持多种波特率，发送 / 接收 AT 指令，协议解析 |
| GPIO | 执行器驱动 | 支持电平检测、边沿捕获、时序测量 |
能力二：交联测试编排引擎
UTP 平台支持在一个用例中编排 APP 指令、UART 监控、GPIO 采集的协同动作：
典型用例示例（智能门锁开锁验证）：
- 通过 模拟 APP 发送 "开锁" 指令，记录发送时刻 T0
- 启动高速数据采集（采样率 10kHz）
- 监控 UART ，捕获模组输出的 AT 指令（如
+OPEN），记录时刻 T1 - 验证 AT 指令内容是否正确（命令字、参数）
- 采集 GPIO_1（门锁驱动信号），记录电平跳变时刻 T2
- 自动计算并验证：
- APP 指令 → UART 输出延迟（T1 - T0）≤ 500ms（含无线传输）
- UART 输出 → GPIO 跳变延迟（T2 - T1）≤ 10ms
- GPIO 高电平持续时间 ≥ 100ms（驱动电机）
- AT 指令格式与协议规范一致
执行结果呈现：
平台自动生成交联时序图与数据记录：
- APP 指令发送时刻及内容
- UART 数据帧及时间戳
- GPIO 波形及跳变标注
- 所有关键指标自动判定（Pass/Fail）
能力三：AT 指令交互自动化验证
用例示例（模组 AT 指令响应验证）：
- 平台通过 UART 向模组发送 AT 指令（如
AT+CFUN=1） - 监控模组返回的响应（
OK、ERROR） - 同步采集 GPIO 状态变化（如有）
- 验证响应时间、错误码处理
- 自动生成 AT 指令测试报告
能力四：无线网络环境模拟
用例示例（弱信号场景下的开锁验证）：
- 平台配置无线信号衰减（如 -100dBm）
- 发送 APP 开锁指令
- 监控 UART 是否收到指令
- 验证 GPIO 是否正常输出
- 记录弱信号下的指令成功率与延迟

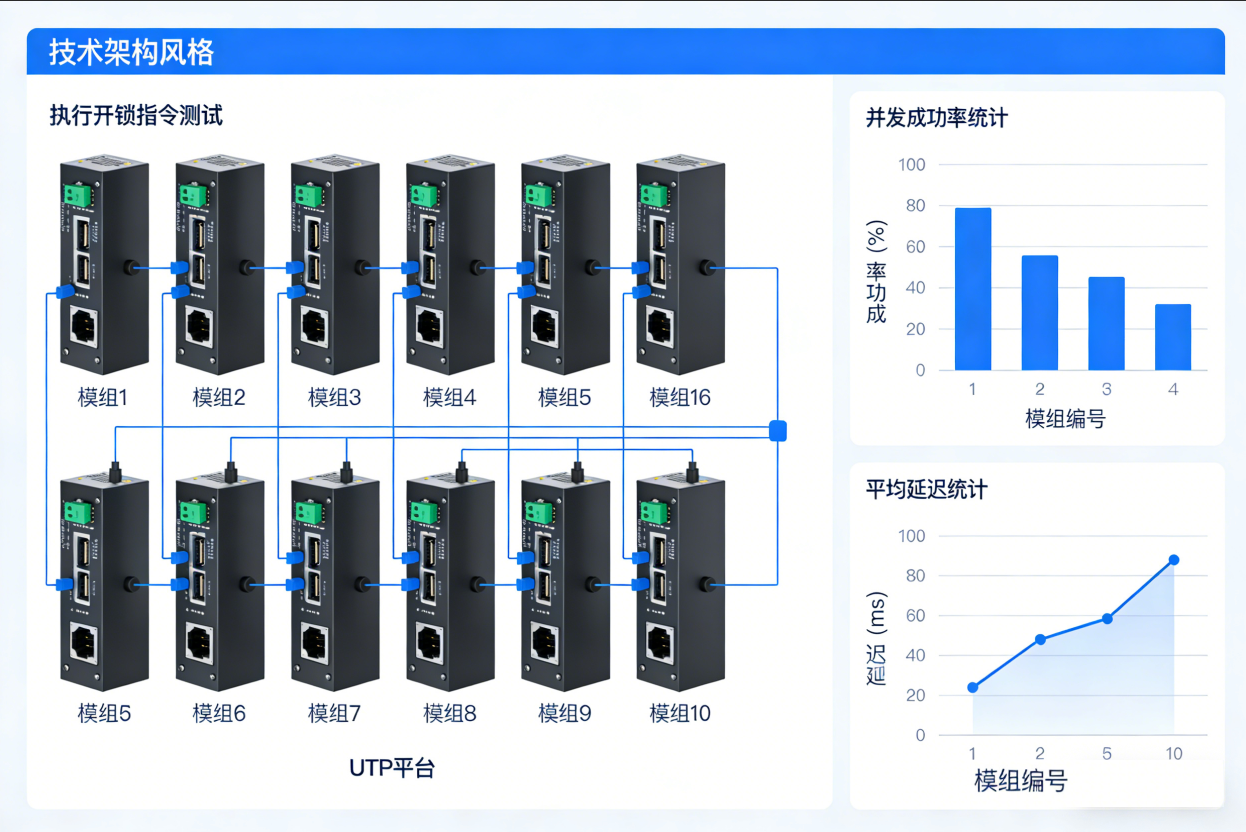

能力五：多模组并发测试
用例示例（10 个模组同时接收指令）：
- 平台同时与 10 个模组建立连接
- 同时发送 APP 指令
- 监控各模组的 UART 输出与 GPIO 响应
- 验证并发场景下的成功率与时序一致性
04 典型应用场景验证
场景一：智能门锁模组量产测试
被测对象 ：4G Cat.1 模组（集成门锁驱动 GPIO）测试需求：验证 1000 个模组的开锁指令响应正确性
UTP 实现：
- 平台同时连接 10 个模组（分批测试）
- 每个模组执行 100 次开锁指令
- 同步监控 UART 输出与 GPIO 波形
- 自动统计成功率、平均延迟、异常类型
效果：原本需要 2 人 / 周的抽检测试，现可 100% 全检，测试时间压缩至 4 小时。
场景二：智能插座模组固件回归测试
被测对象 ：Wi-Fi 智能插座模组（APP 控制继电器）测试需求：验证新固件在指令解析、UART 通信、GPIO 控制方面的兼容性
UTP 实现：
- 固化 50+ 交联测试用例（覆盖各种指令与边界条件）
- 一键执行回归测试
- 自动对比新旧版本的延迟与成功率
效果：版本迭代周期从 1 周缩短至 2 天，固件质量显著提升。
场景三：共享单车锁模组网络切换测试
被测对象 ：2G/NB-IoT 双模单车锁模组测试需求：验证在网络切换过程中，开锁指令的可靠性
UTP 实现：
- 平台模拟基站切换，触发模组网络重选
- 在网络切换瞬间发送开锁指令
- 监控 UART 与 GPIO，验证指令是否正常执行
- 记录网络切换对指令响应的影响
效果：发现网络切换时存在 3% 的指令丢失率，优化后降至 0.1%。
