在学习 PWM 呼吸灯实验时，我们知道 Ai8051U 系列单片机内部集成了 3 组可编程计数器阵列(PCA/CCP/PWM）模块，可用于软件定时器、外部脉冲捕获、高速脉冲输出和 PWM 脉宽调制输出。本章我们来学习 PCA 的外部脉冲捕获功能。本章分为如下几部分内容：

[20.1 实验介绍](#20.1 实验介绍)

[20.1.1 实验简介](#20.1.1 实验简介)

[20.1.2 实验目的](#20.1.2 实验目的)

[20.2 硬件设计](#20.2 硬件设计)

[20.3 软件设计](#20.3 软件设计)

[20.3.1 创建和配置工程](#20.3.1 创建和配置工程)

[20.3.1.1 GPIO 配置](#20.3.1.1 GPIO 配置)

[20.3.1.2 配置 UART1](#20.3.1.2 配置 UART1)

[20.3.1.3 配置 PCA 模块](#20.3.1.3 配置 PCA 模块)

[20.3.1.4 生成工程](#20.3.1.4 生成工程)

[20.3.2 添加用户驱动代码](#20.3.2 添加用户驱动代码)

[20.3.2.1 pca.h 文件](#20.3.2.1 pca.h 文件)

[20.3.2.2 pca.c 文件](#20.3.2.2 pca.c 文件)

[20.3.2.3 main.c 文件](#20.3.2.3 main.c 文件)

[20.4 实验现象](#20.4 实验现象)

20.1 实验介绍

20.1.1 实验简介

要使一个 PCA 模块工作在捕获模式，寄存器 CCAPMn 中的 CAPNn 和 CAPPn 至少有一位必须置 1(也可两位都置 1)。 PCA 模块工作于捕获模式时，对模块的外部 CCPO/CCP1/CCP2 管脚的输入跳变进行采样。当采样到有效跳变时， PCA 控制器立即将 PCA 计数器 CH 和 CL 中的计数值装载到模块的捕获寄存器中 CCAPnL 和CCAPnH，同时将 CCON 寄存器中相应的 CCFn 置 1。若 CCAPMn 中的 ECCFn 位被设置为 1，将产生中断。由于所有 PCA 模块的中断入口地址是共享的，所以在中断服务程序中需要判断是哪一个模块产生了中断，并注意中断标志位需要软件清零。

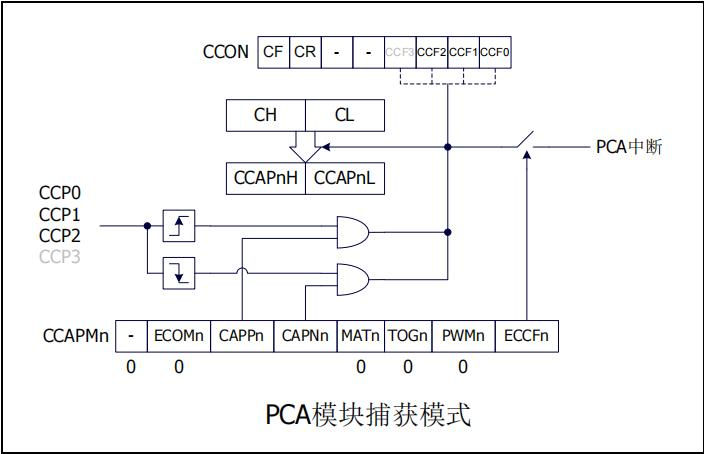

PCA 模块工作于捕获模式的结构图如下所示：

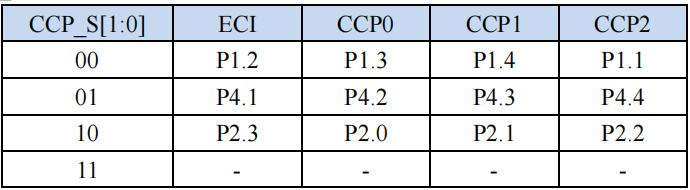

PCA 模块管脚分布图如下所示：

20.1.2 实验目的

使用 PCA 模块 0 检测该通道低电平时间，即 K1 键按下后松开，串口助手输出检测低电平时间。

20.2 硬件设计

本实验使用到硬件资源如下：

（1） GPIO

（2） UART1 串口

（3） USB 转 TTL 模块

相关电路在前面章节已经介绍过，此处省略。

20.3 软件设计

20.3.1 创建和配置工程

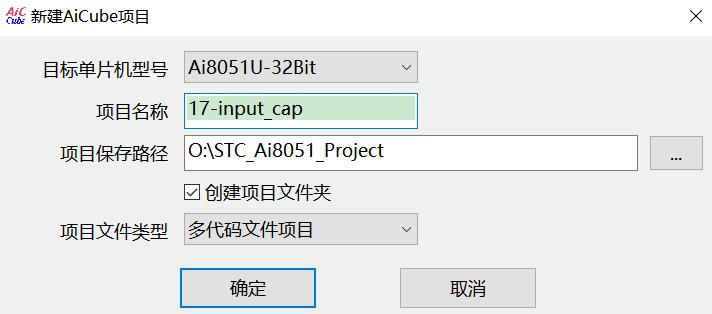

按照前面章节内容创建一份新工程，并命名为 17-input_cap，如下图所示：

20.3.1.1 GPIO 配置

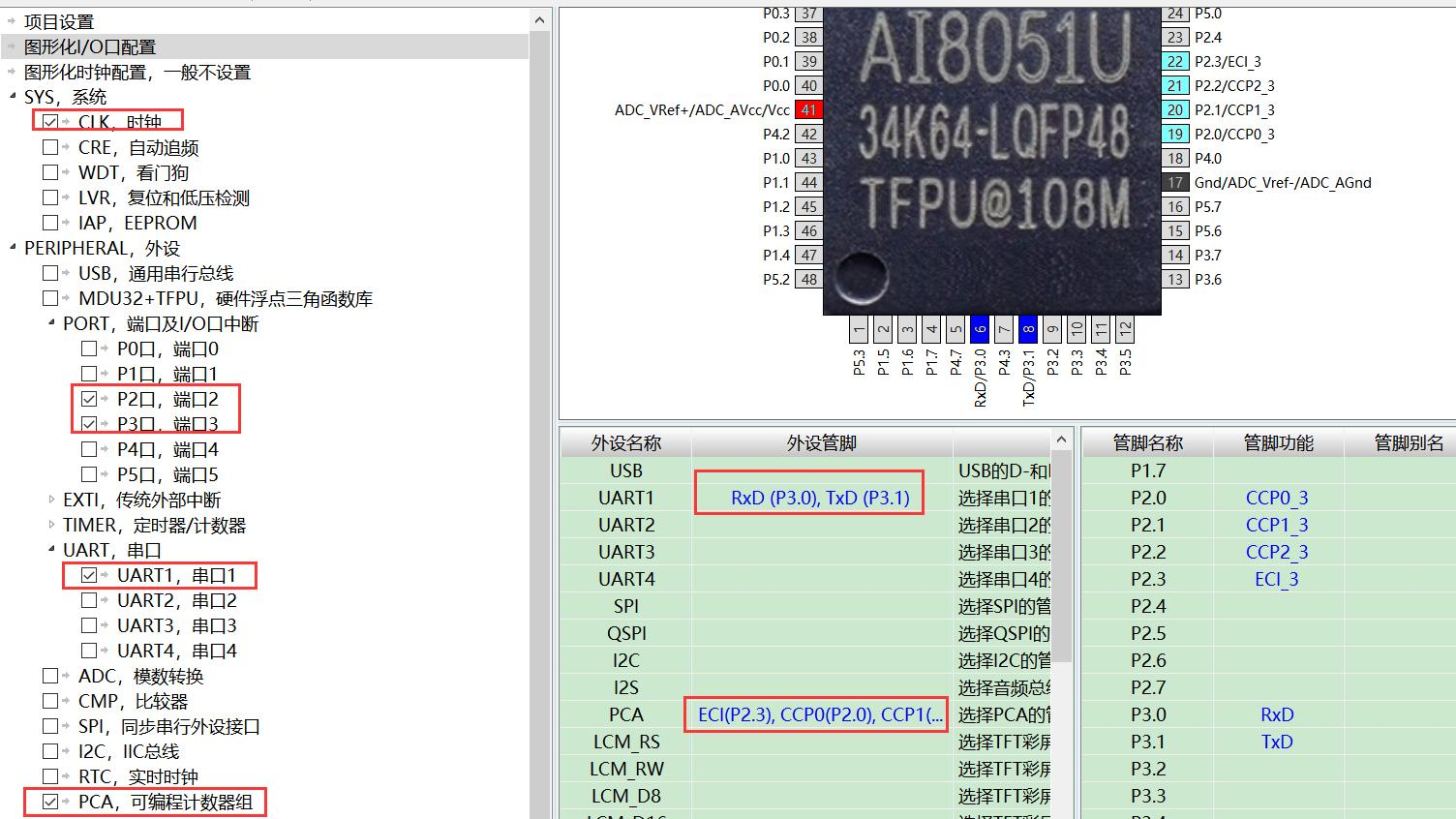

使能端口和时钟，将 P30 和 P31 管脚分配为 UART1，并使能 UART1，使能 PCA0模块，其对应 P20 管脚。如下图所示：

20.3.1.2 配置 UART1

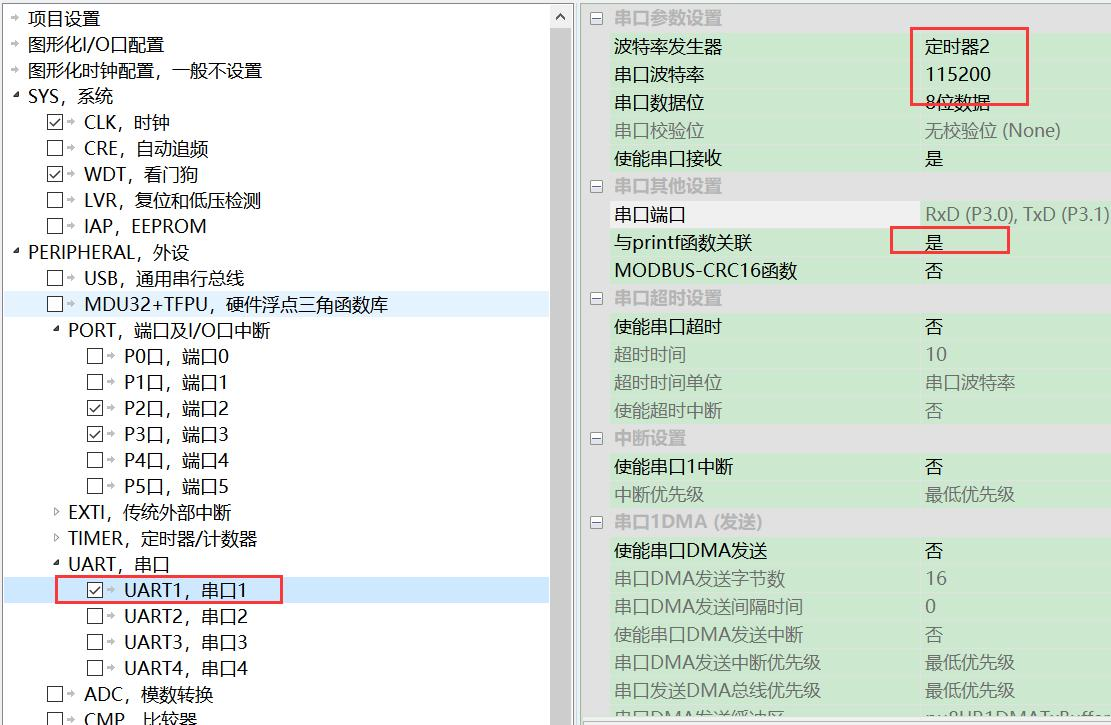

在 UART1 的参数设置界面中，可选择"与 printf 函数关联" ，这样就可以非常方便的使用 printf 输出调试结果信息。如下图所示：

20.3.1.3 配置 PCA 模块

将 PCA 时钟源设置为系统时钟的 4 分频，初始值为 0,16 位捕获输入模式，下降沿捕获，使能周期中断的目的是考虑对低电平计数出现溢出时的计算，使能模块 0 中断。如下图所示：

20.3.1.4 生成工程

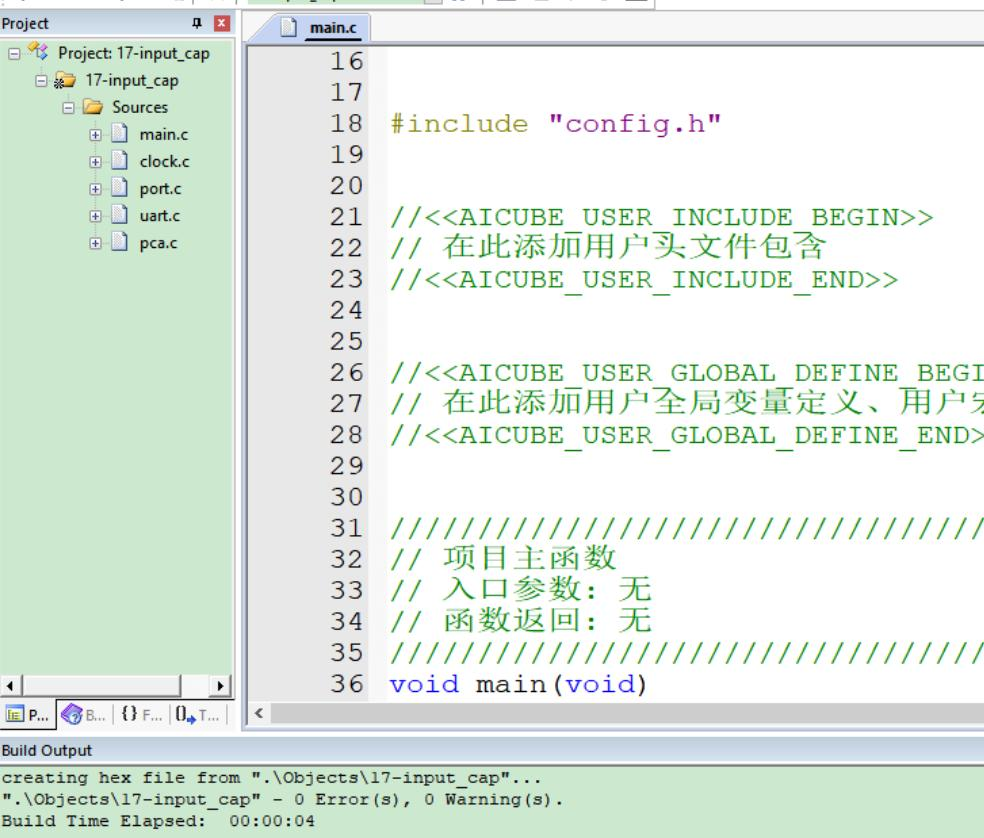

配置完成后，按下代码生成按钮，自动创建工程，系统开始生成初始化代码。生成工程文件目录如下图所示：

PCA 模块配置代码自动生成为 pca.c 文件中。

20.3.2 添加用户驱动代码

20.3.2.1 pca.h 文件

cpp 复制代码

extern u16 CH0_CAPTURE_STA; //输入捕获的状态
extern u16 CH0_CAPTURE_VAL; //输入捕获值

20.3.2.2 pca.c 文件

cpp 复制代码

u16 CH0_CAPTURE_STA; //输入捕获状态
u16 CH0_CAPTURE_VAL;//输入捕获值

////////////////////////////////////////
// PCA中断服务程序
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void PCA_ISR(void) interrupt PCA_VECTOR
{
    //<<AICUBE_USER_PCA_ISR_CODE1_BEGIN>>
    if((CH0_CAPTURE_STA&0x8000)==0) //还未成功捕获
    {
        // 在此添加中断函数用户代码
        if (PCA_CheckCounterFlag())         //判断PCA模组计数器溢出中断
        {
            PCA_ClearCounterFlag();         //清除PCA模组计数器溢出中断标志

            if(CH0_CAPTURE_STA&0X4000)//捕获到了低电平
			{
				if((CH0_CAPTURE_STA&0x3fff)==0x3fff) //低电平时间太长
				{
					CH0_CAPTURE_STA|=0x8000; //标志一次捕获成功
					CH0_CAPTURE_VAL=0xffff;
				}
				else
				{
					CH0_CAPTURE_STA++;
				}
			}
        }

        if (PCA_CheckCCF0Flag())            //判断PCA模块0中断
        {
            PCA_ClearCCF0Flag();            //清除PCA模块0中断标志

            if(CH0_CAPTURE_STA&0X4000)//捕获到了高电平
			{
				CH0_CAPTURE_STA|=0x8000; //成功捕获一次低电平
				CH0_CAPTURE_VAL=PCA_ReadC0Capture();
				PCA_SetC0AsCaptureNegMode();//设置下降沿捕获
			}
			else
			{
				CH0_CAPTURE_STA=0;
				CH0_CAPTURE_VAL=0;
				CH0_CAPTURE_STA|=0x4000; //捕获到低电平标志
				PCA_Stop();
				PCA_SetCounter(0); //设置PCA模组计数初始值
				PCA_SetC0AsCapturePosMode(); //设置上升沿捕获
				PCA_Run();
			}

    //      PCA_ReadC0Capture();            //读取PCA模块0的16位捕获值
        }
    }

    //<<AICUBE_USER_PCA_ISR_CODE1_END>>
}

程序中我们定义了一个 u16 类型的全局变量 CH0_CAPTURE_STA，此变量可以看成类似一个 16 位的寄存器， bit15 用来表示捕获完成， bit14 用来表示捕获到低电平， bit13-0 用来表示捕获低电平后定时器溢出次数。程序中还定义了一个u16 类型的全局变量 CH0_CAPTURE_VAL，用来记录捕获到下降沿时 PCA0 计数值。这两个全部变量的申明在 pca.h 文件中，在 pca.c 文件处有它们的定义。

要计算输入信号的低电平脉宽，根据输入捕获的工作原理，需要先捕获一次下降沿，然后再捕获一次上升沿，在低电平期间还需要对 PCA 定时器溢出进行判断，统计定时器溢出次数。由于输入捕获初始化函数中就已经设置为下降沿捕获，并且 CH0_CAPTURE_STA 变量初始值为 0，所以当捕获到第一个下降沿时，将CH0_CAPTURE_STA、CH0_CAPTURE_VAL 和 PCA 计数器清 0，然后将 CH0_CAPTURE_STA的 bit14 置 1，表示已经捕获到低电平，此时还需要将输入捕获极性设置为上升沿捕获，等待上升沿到来。如果等待上升沿期间，计数器出现溢出，就在CH0_CAPTURE_STA 内累计溢出次数，如果 CH0_CAPTURE_STA 的 bit13-0 都累计满，我们就强制标记捕获完成（CH0_CAPTURE_STA 的 bit16 置 1，虽然此时还没有捕获到上升沿），当上升沿到来的时，首先将 CH0_CAPTURE_STA 的 bit15 置 1，表示成功捕获一次低电平，然后读取 PCA0 计数器内值保存到 CH0_CAPTURE_VAL 内，最后设置捕获极性为下降沿，回到初始捕获状态。

这样我们就完成了一次低电平的捕获，只要 CH0_CAPTURE_STA 的 bit15 一直为 1，就不会进行第二次捕获，这个时候如果主函数把捕获到低电平数据处理后，将 CH0_CAPTURE_STA 的 bit15 清零就可以进入第二次捕获了。

20.3.2.3 main.c 文件

cpp 复制代码

//<<AICUBE_USER_HEADER_REMARK_BEGIN>>
/* 深圳市普中科技有限公司（PRECHIN 普中）
 * 在线视频：https://space.bilibili.com/2146492485/video
       官网：www.prechin.cn

 * 实验名称：输入捕获实验
 *
 * 接线说明：参考电路图
 *
 * 实验现象：程序下载成功后，K1键按下后松开，串口助手输出检测低电平时间
 *
 * 注意事项：使用一根导线，将P32与P20口连接一起
 *
 */
//<<AICUBE_USER_HEADER_REMARK_END>>


#include "config.h"                     //默认已包含stdio.h、intrins.h、ai_usb.h等头文件

////////////////////////////////////////
// 项目主函数
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void main(void)
{
    //<<AICUBE_USER_MAIN_INITIAL_BEGIN>>
    // 在此添加用户主函数初始化代码
    u32 indata=0;
    //<<AICUBE_USER_MAIN_INITIAL_END>>

    SYS_Init();

    printf("Hello World !\n");

    //<<AICUBE_USER_MAIN_CODE_BEGIN>>
    // 在此添加主函数中运行一次的用户代码
    //<<AICUBE_USER_MAIN_CODE_END>>

    while (1)
    {
        //<<AICUBE_USER_MAIN_LOOP_BEGIN>>
        // 在此添加主函数中用户主循环代码
        if(CH0_CAPTURE_STA&0x8000) //成功捕获
		{
			indata=CH0_CAPTURE_STA&0x3fff;
			indata*=0xffff; //溢出次数乘以一次的计数次数时间*0.1us
			indata+=CH0_CAPTURE_VAL;//加上低电平捕获的时间
			printf("低电平持续时间：%.1f us\r\n",(float)indata/10);
			CH0_CAPTURE_STA=0; //开始下一次捕获
		}
        //<<AICUBE_USER_MAIN_LOOP_END>>
    }
}

主函数实现功能主要初始化系统时钟及相应外设端口， while 循环内就不断检测 CH0_CAPTURE_STA 的 bit15 标志是否为 1，即是否成功捕获到低电平。如果为 1 表示成功捕获，然后读取 CH0_CAPTURE_STA 变量内 bit13-0 溢出次数，每一次溢出时间是0xffff*0.1us，最后还要加上CH0_CAPTURE_VAL的值保存在indata内，通过 printf 函数打印低电平时间，在输出函数内将 indata/10 是将前面的0.1us 换算为 us 单位，然后将 CH0_CAPTURE_STA 变量清 0 即可，等待下次捕获。

20.4 实验现象

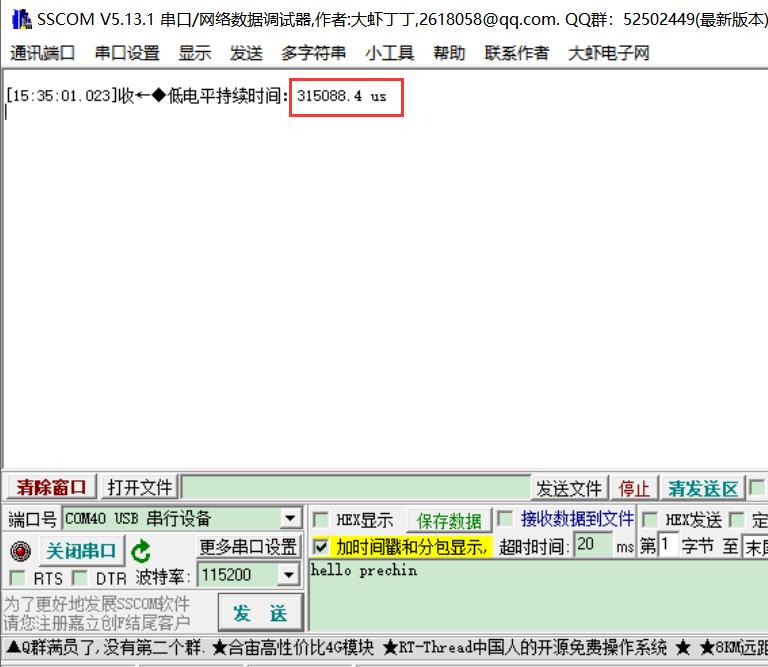

将程序编译下载到目标板运行，打开串口助手"\5--开发工具\5-串口调试助手\串口调试助手（丁丁） \sscom5.13.1.exe" ，实验现象：使用一根导线，将 P20 管脚与 P32 管脚连接，按下 K1 键后松开可在串口助手上输出捕获到低电平的时间。
