NCP1654 是一款用于连续导通模式（CCM）功率因数校正（PFC）升压预变换器的控制器。它以固定频率模式、并根据电感瞬时电流，来控制功率开关的导通时间（PWM）。

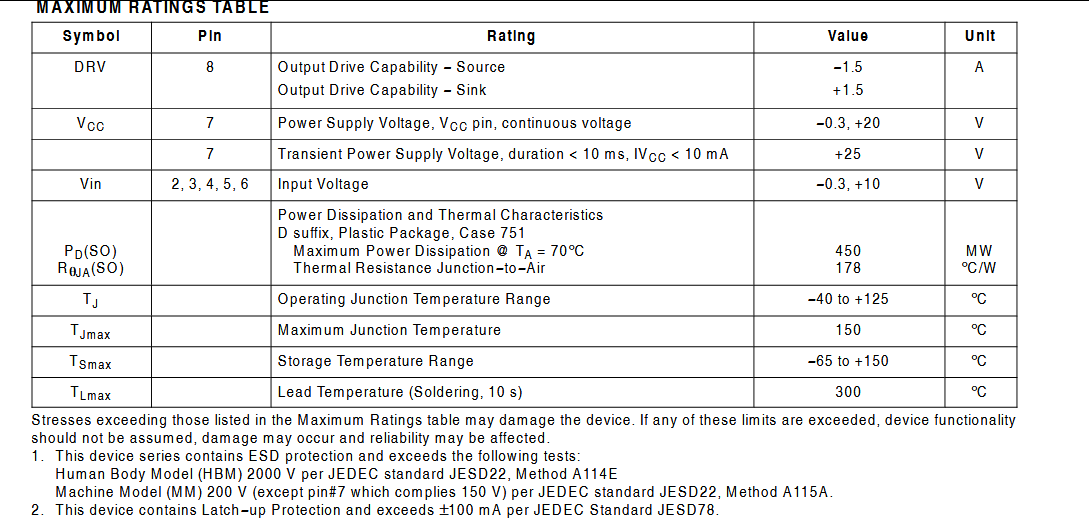

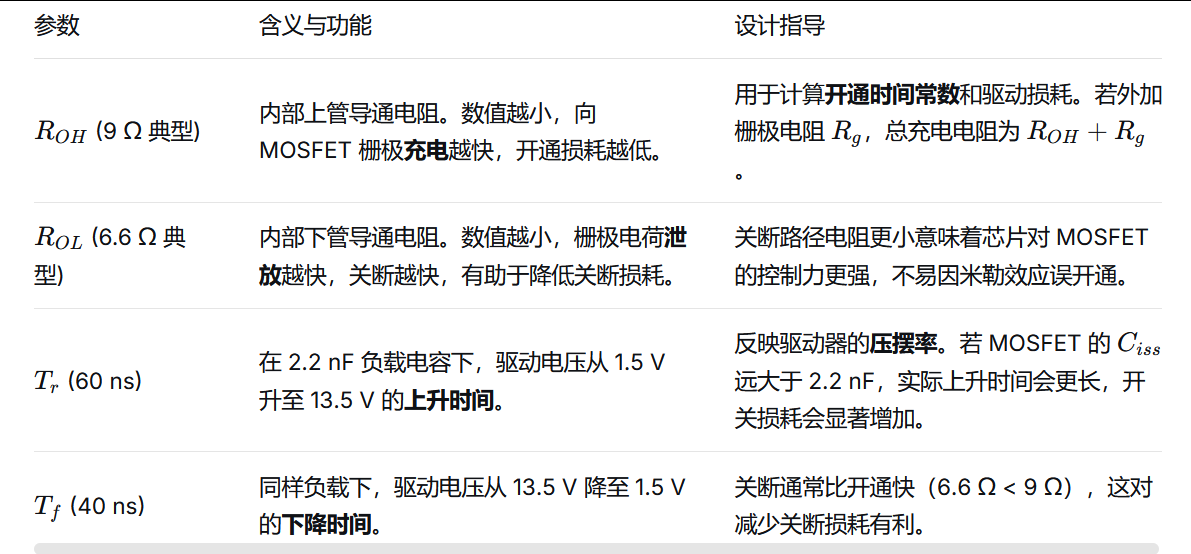

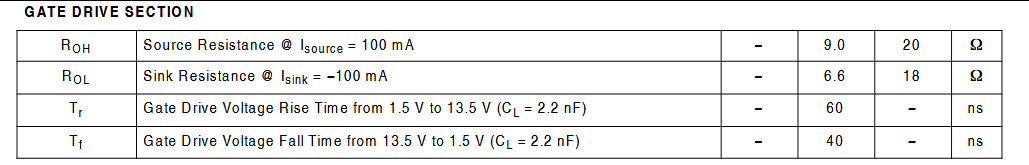

1. DRV 驱动电流 ------ ±1.5 A±1.5A
含义 ：8脚（驱动输出）能承受的最大瞬时拉电流（Source，向外流）和灌电流（Sink，向内流）。
设计指导：
###### 这是**脉冲峰值电流**，不是持续电流。###### 若驱动线电感较大或MOSFET栅极电容 CissCiss 过大，瞬间电流可能突破此限，导致驱动级过应力老化。###### 实际中通常串联一个小电阻（如 5-10Ω）来限制峰值电流并抑制振铃。2. VCC电源电压 ------ −0.3 V到 +20 V
含义：7脚供电脚的最大耐压。
关键细节：
###### **持续电压 20V**：正常工作绝对不许超过 20V。若辅助绕组设计不良导致电压飘高，会直接烧毁芯片。###### **瞬态电压 25V (\<10ms)** ：允许短暂的过冲（如启动瞬间或负载突变时的尖峰），但时间**必须小于 10ms**且电流受限。###### **负压 -0.3V**：不允许对地有超过 -0.3V 的负脉冲（如PCB走线电感导致的振铃）。3. Vin 输入引脚电压 ------ −0.3V 到 +10 V
涉及引脚：2脚 (VM)、3脚 (CS)、4脚 (BO)、5脚 (Vcontrol)、6脚 (VFB)。
核心警示 ：这些是低电压模拟引脚，非常脆弱。
风险点 ：静电放电 (ESD) 或 高压电阻失效短路。
###### 比如 6脚 (VFB) 是通过分压电阻直接从 **400V PFC 输出** 采样的。一旦上分压电阻短路，400V 会瞬间击穿该引脚（耐压仅 10V），芯片直接炸裂。这就是为什么高压采样必须用**两个或多个电阻串联**的原因。4. PD 耗散功率 ------ 450mW @ TA=70∘C
含义 ：在 70°C 环境下，芯片外壳（SO-8封装）最多只能承受 0.45W 的发热量。
发热来源计算：Ploss=VCC×ICC(静态)+P驱动损耗Ploss=VCC×ICC(静态)+P驱动损耗。
###### 驱动损耗是大头：Pdrive=Qg×VCC×fswPdrive=Qg×VCC×fsw。###### 若 QgQg 很大（例如选用大电流 MOS）且频率高，芯片可能**热死**。5. RQJA 热阻 ------ 178 \, ^\circ\text{C/W}
含义 ：芯片每消耗 1W 功率，结温会比环境温度高 178°C。
举例计算：若环境 50°C，芯片功耗 0.3W，则结温 = 50+(178×0.3)=103.4∘C50+(178×0.3)=103.4∘C。
警告 ：SO-8 封装散热极差，若发现芯片表面温度超过 100°C，内部结温可能已接近极限 150°C，长期工作会缩短寿命。

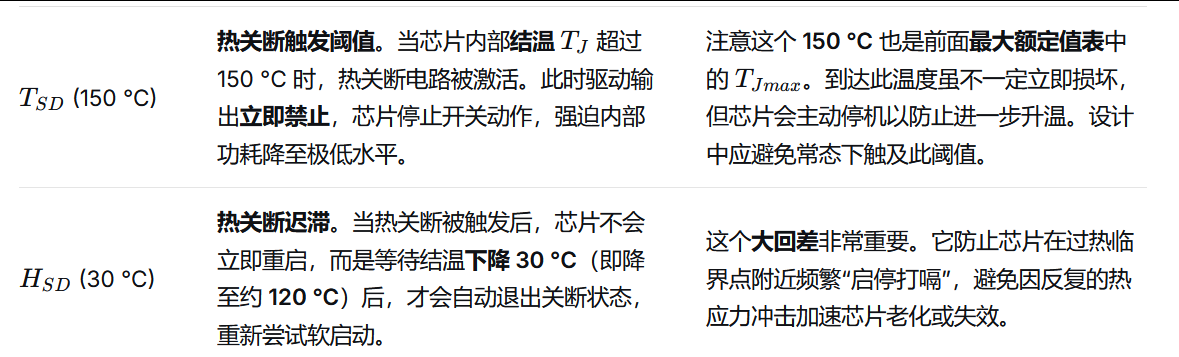

6、芯片最大结温150℃
7. 存储与焊接温度
TSmaxTSmax：未上电存放时的允许环境温度。
TLmaxTLmax ：手工焊接须知 。烙铁头在引脚上停留不得超过 10 秒，且温度最高 300°C。过久或过热会直接熔化内部键合线或导致塑封体分层。

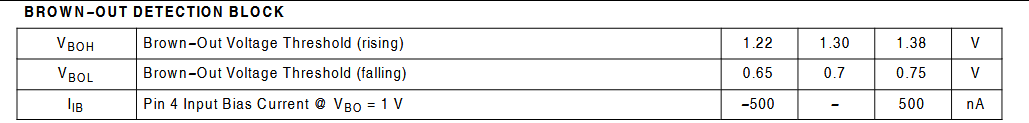

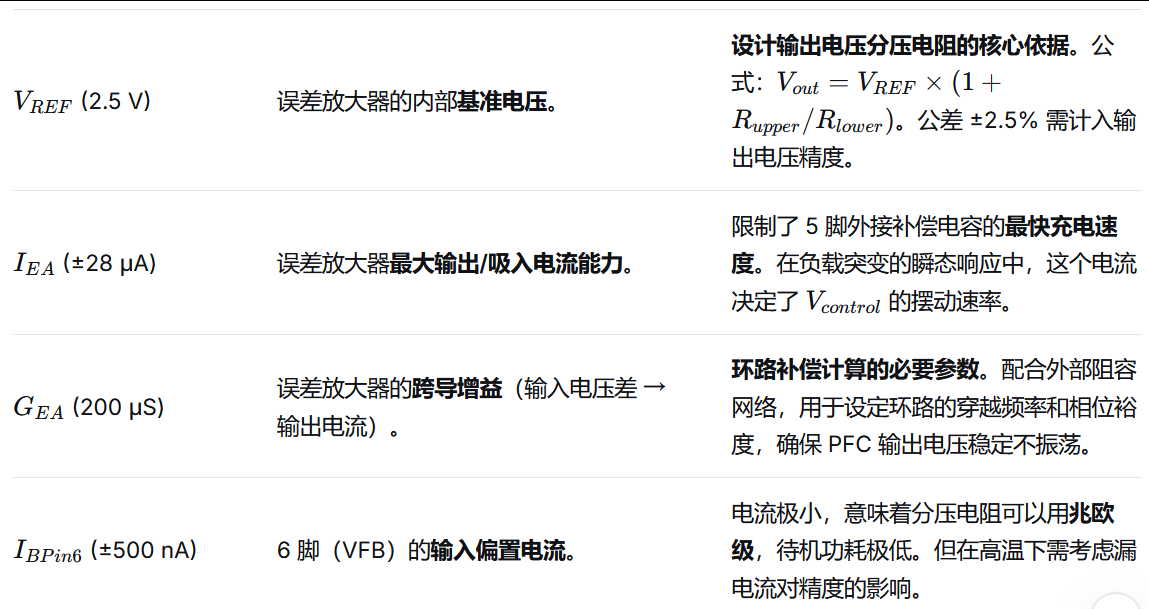

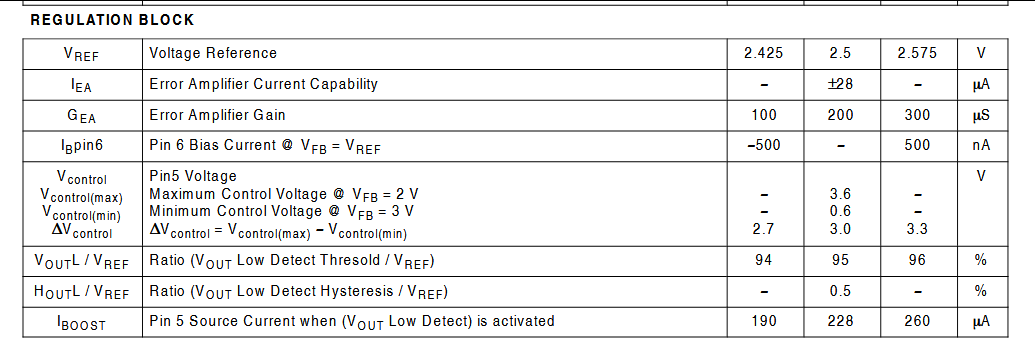

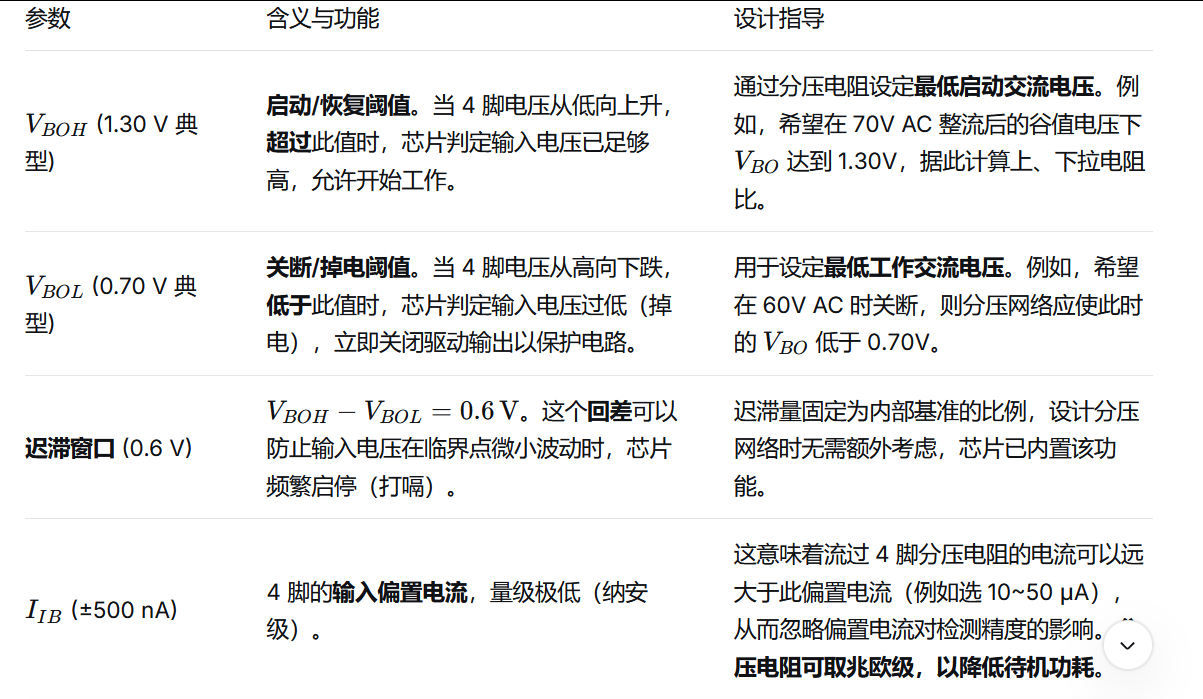

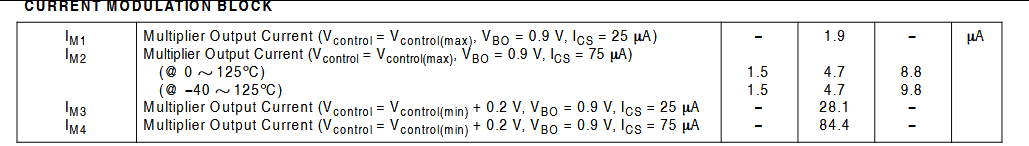

电流调制模块 ------ 乘法器的"增益曲线"

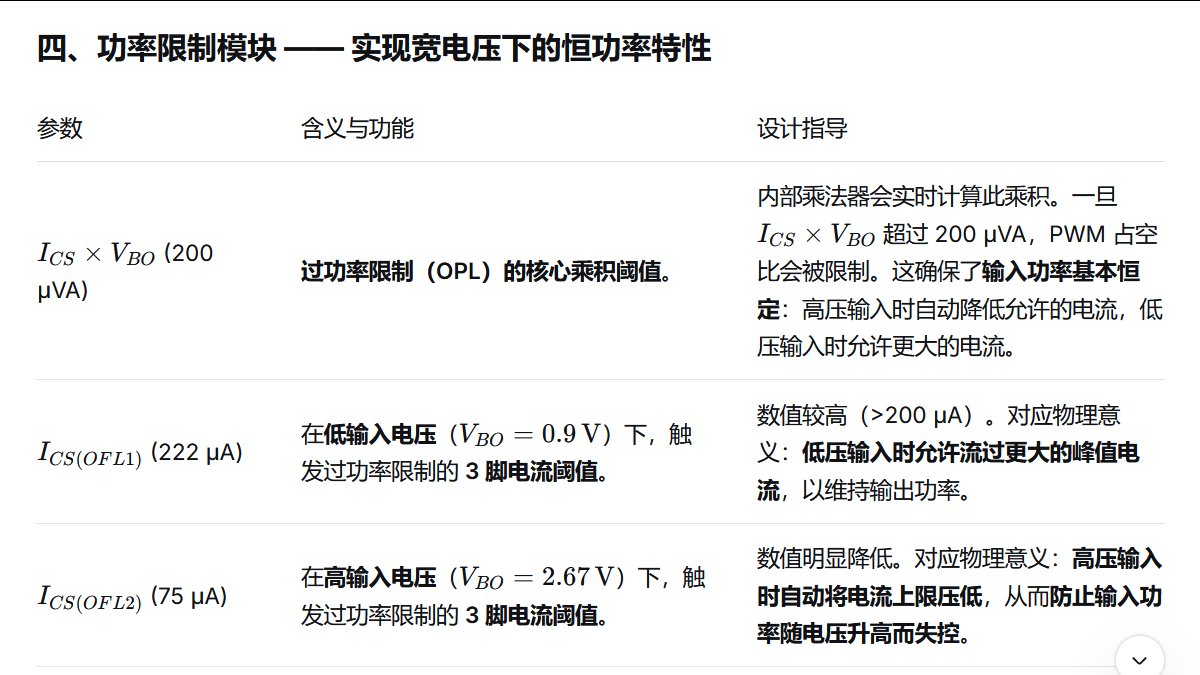

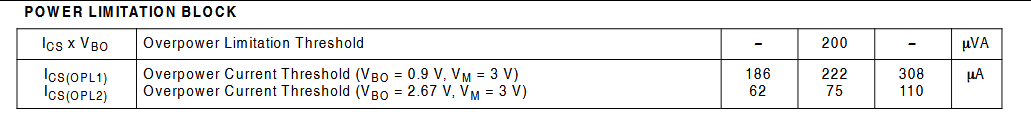

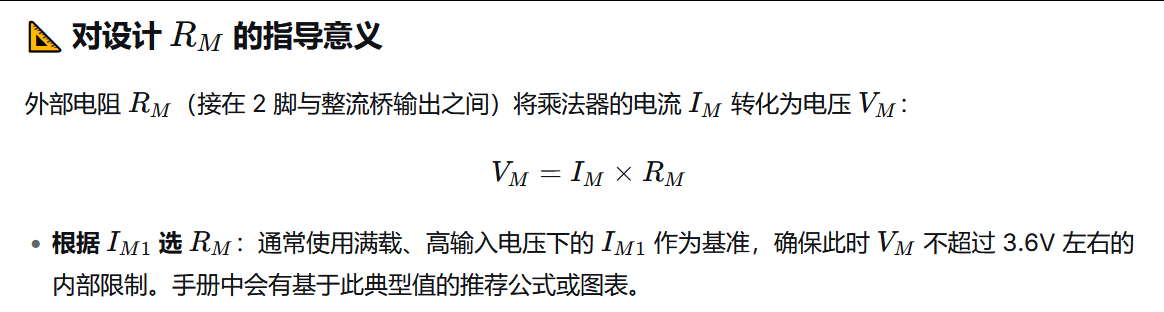

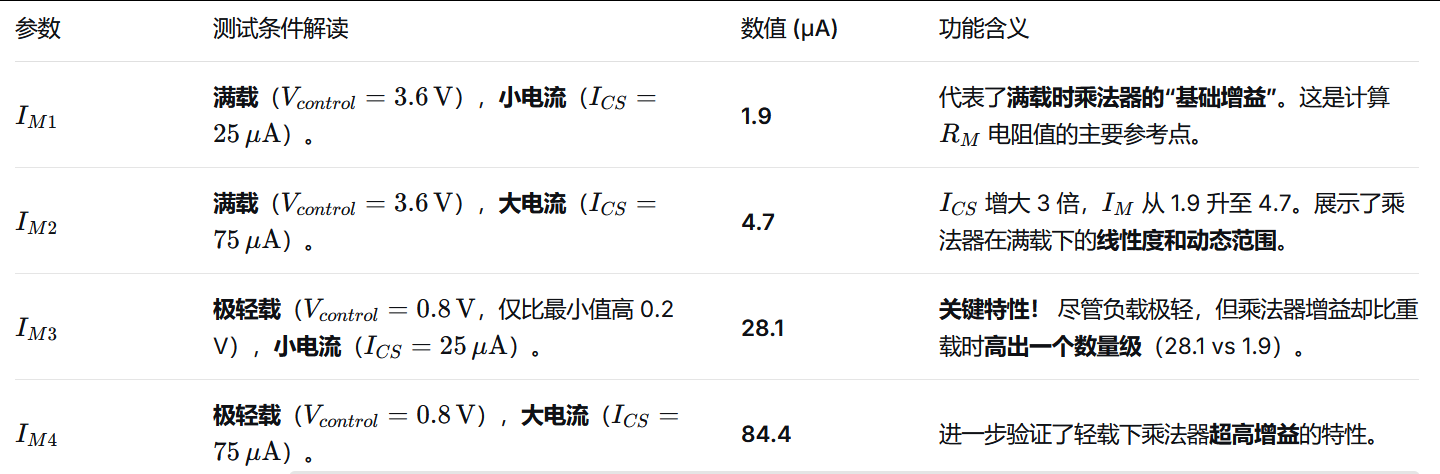

该模块参数描述了内部模拟乘法器 在不同工况下的输出电流 IMIM。IMIM 直接流经外部电阻 RMRM 产生调制电压 VMVM，进而决定 PFC 的瞬时占空比。

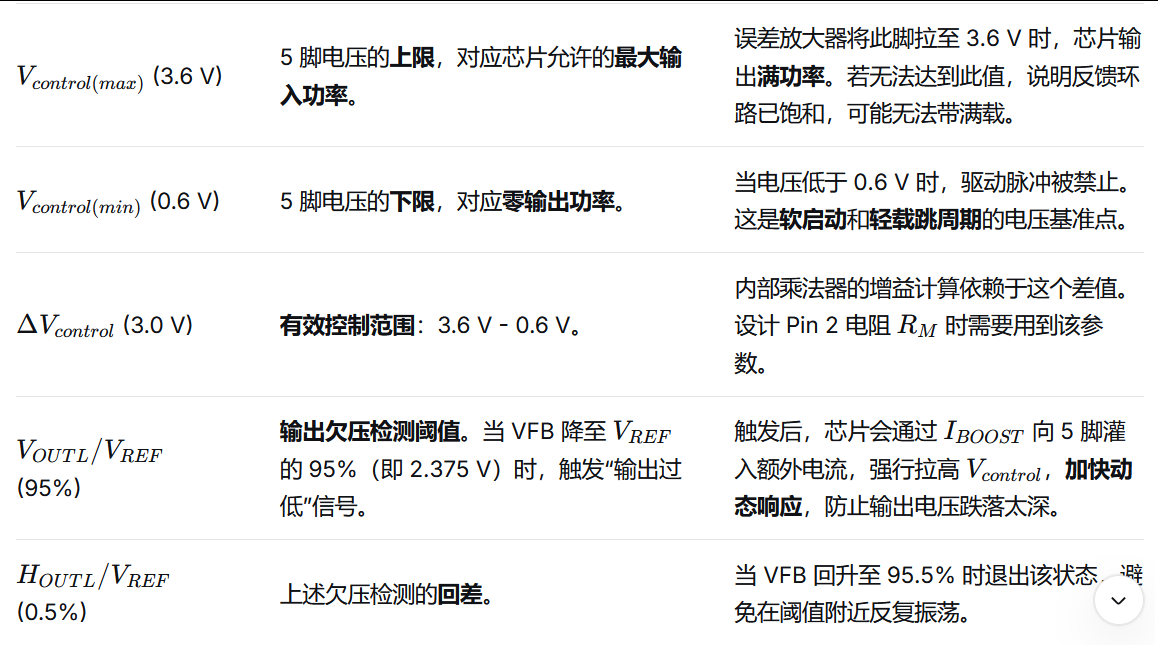

理解这些参数的核心，是看清乘法器如何根据 负载大小 （VcontrolVcontrol）和 瞬时电流 （ICSICS）来动态调整增益。

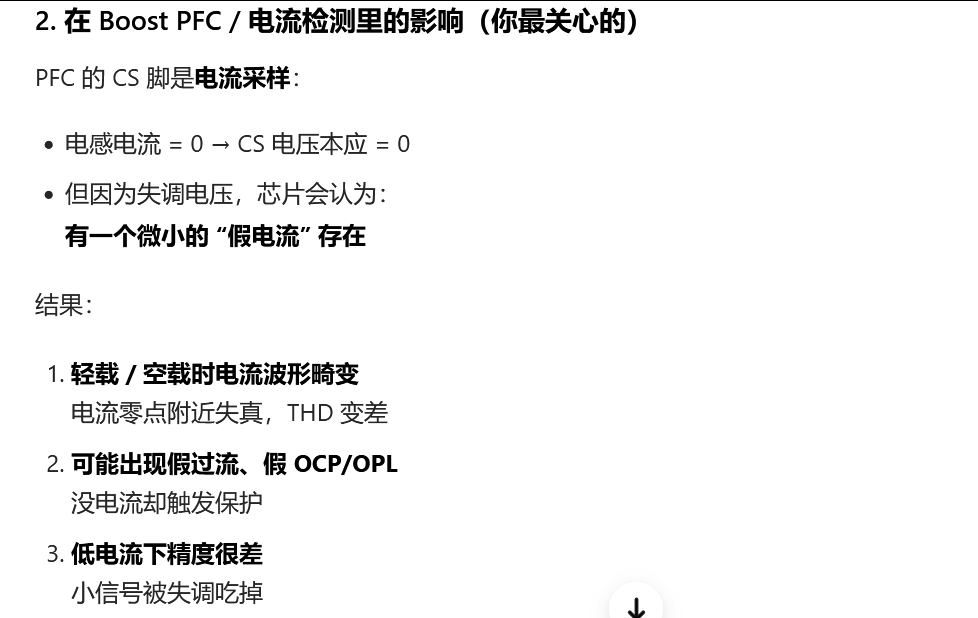

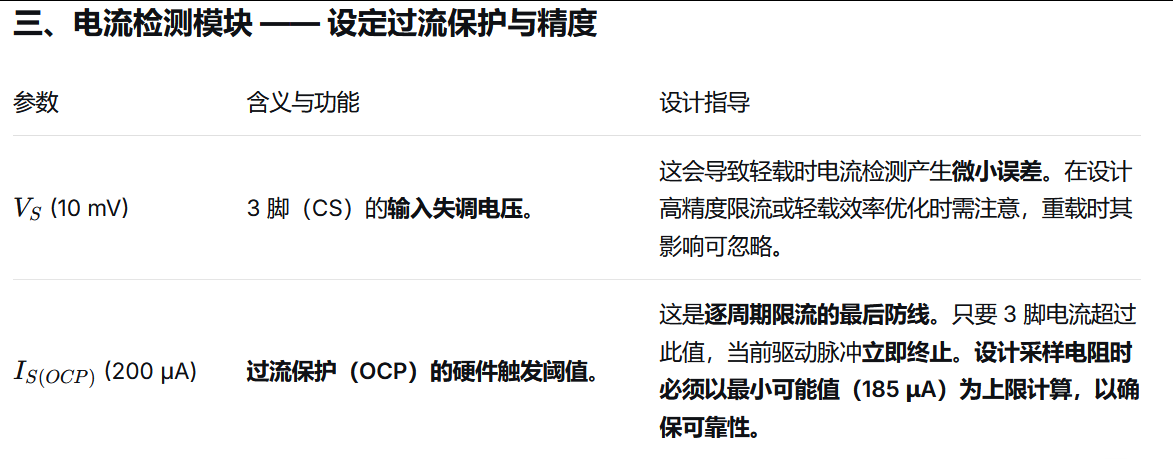

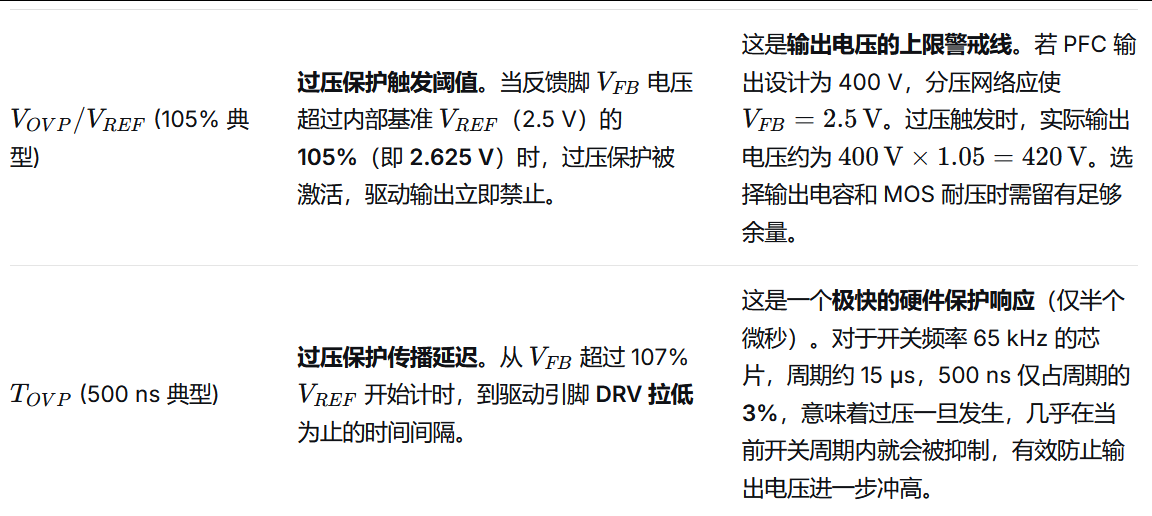

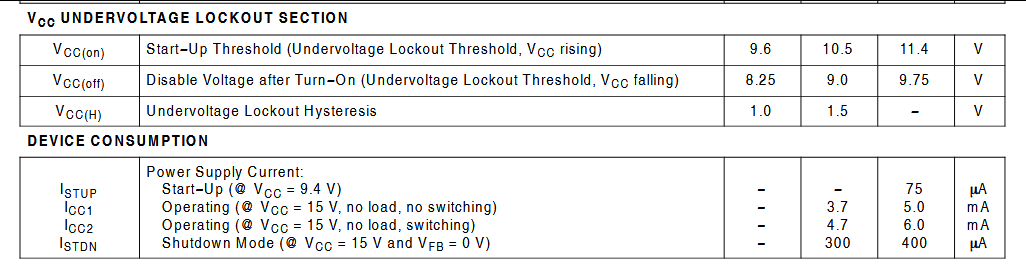

| 参数 | 工作状态 | 典型值 | 最大值 | 设计指导 |
|---|---|---|---|---|
| ISTUP | 启动阶段（VCC 升至 10.5 V 之前） | < 75 μA | 75 μA | 电流极小！这意味着启动电阻可以用很大阻值（如几兆欧），既满足启动充电要求，又能将待机损耗降至毫瓦级。 |
| ICC1 | 工作但无开关（VCC = 15 V，DRV 脚无脉冲） | 3.7 mA | 5.0 mA | 这是芯片内部模拟电路和逻辑电路消耗的静态电流。 |
| ICC2 | 正常工作且有开关（无负载，空载打嗝状态） | 4.7 mA | 6.0 mA | 比静态多出约 1 mA，这部分是驱动级产生的动态电流（对内部栅极电容充放电）。实际带载时，由于开关频率不变，ICC 基本维持在该水平。 |

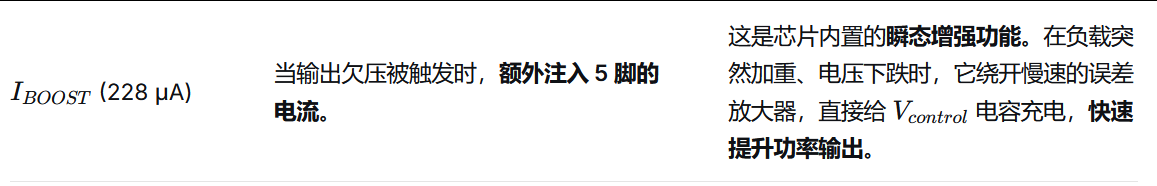

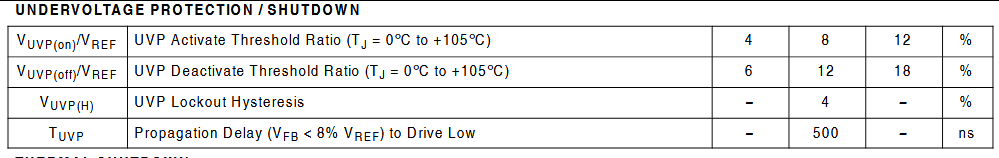

| ISTDN | 关断模式（VFB<8%VREF） | 300 μA | 400 μA | 当输出短路触发 UVP 关断时，芯片进入极低功耗的"休眠"状态。此时 VCC 电容放电变慢，打嗝周期中的停机时间很长，有效降低短路时的平均功耗。 |
🔗 参数间的关联与设计实战

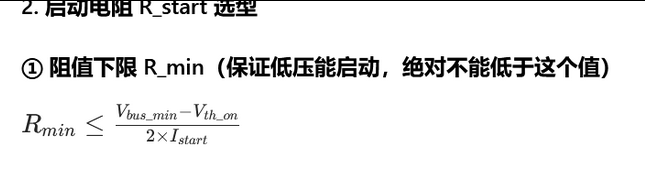

1. 启动电阻的计算

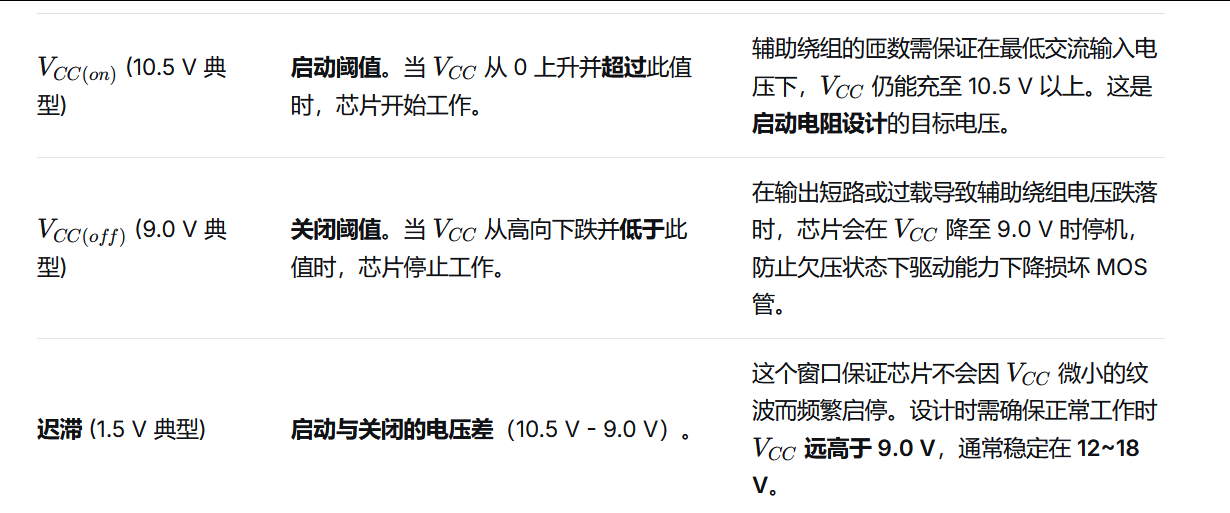

已知 ISTUP 最大 75 μA，为了在最低交流输入下仍能可靠启动，流过启动电阻的电流建议至少为 ISTUP 的 2~3 倍（即约 200 μA）。结合最低输入电压和 VCC(on)=10.5V，即可算出启动电阻的上限值。
2. 辅助绕组供电能力
辅助绕组不仅要提供 ICC2（约 5 mA）的芯片自身电流，还要提供驱动外部 MOS 管所需的电流：
Itotal=ICC2+Qg×fSW
其中 QgQg 是 MOS 管总栅电荷，fSWfSW 是开关频率。若选用 Qg=50 nCQg=50nC 的 MOS 管，65 kHz 下的驱动电流约为 50nC×65kHz=3.25 mA50nC×65kHz=3.25mA。则辅助绕组需提供 5 mA + 3.25 mA ≈ 8.25 mA 的持续电流。
3. 短路保护时的打嗝周期

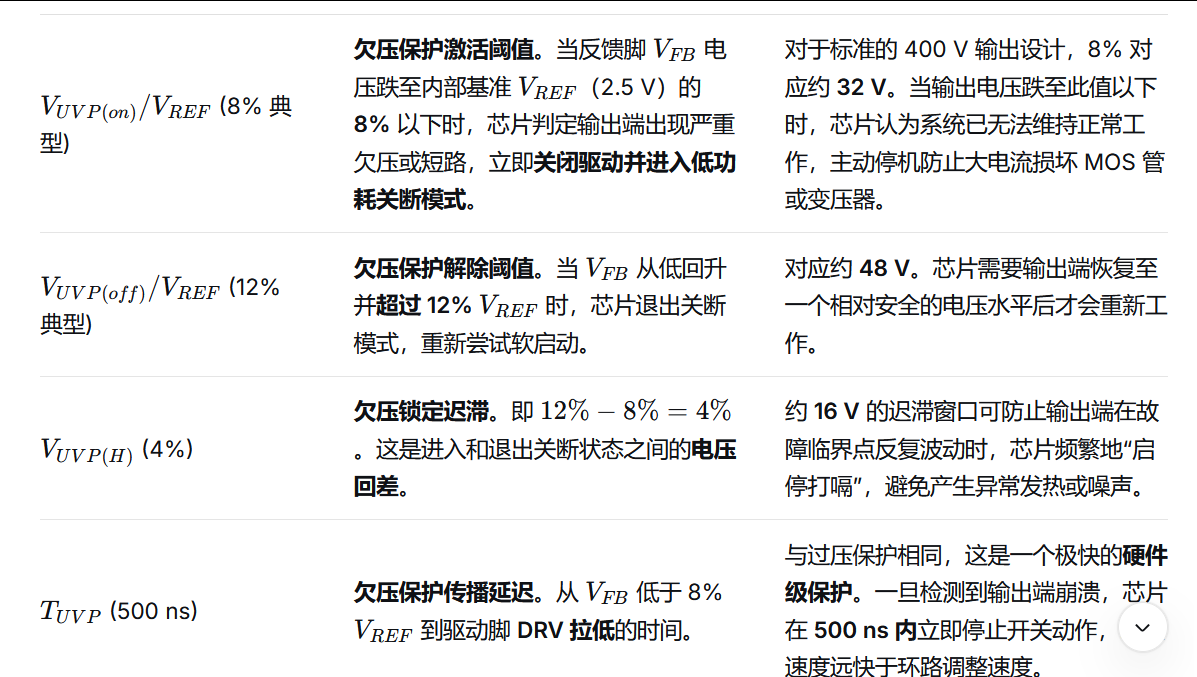

当输出短路，芯片进入关断模式，消耗仅 300 μA 。VCCVCC 电容从 10.5 V 放电至 9.0 V 的时间大大延长，因此打嗝周期的平均输入功率极低，有效保护了电路且不产生高热。

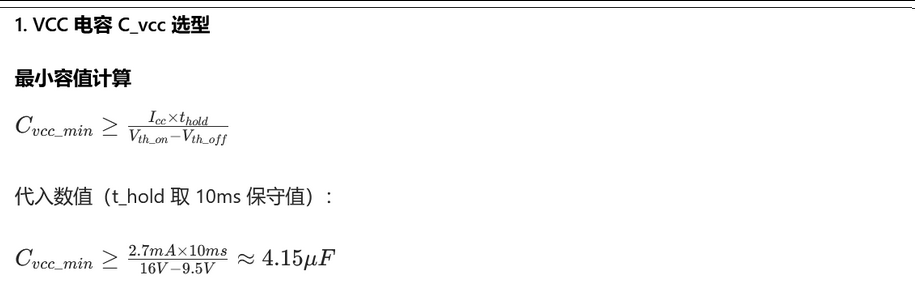

4.VCC供电电容的设计(参考电源PFC软起相关知识总结)
