LP3799FAC/LP3799FBC--非标60W(24V2.5A)电源芯片恒压恒流方案分析(电路图,PCB设计)

LP3799FAC 与 LP3799FBC 是集成高压 MOS 管的原边反馈(PSR)反激式电源芯片,为60W(24V/2.5A)非标隔离电源设计,该非标方案集成度高、外围精简、效率与 EMI 表现优异,适合小体积、低成本的适配器、充电器及工业电源场景。

非标60W(24V2.5A)电源方案 特点:集成MOS管,小体积,大功率,性价比超高。

方案亮点与适用场景

  1. 核心优势

小体积:精简外围

低成本:BOM 少、无辅助绕组、无散热片,整机成本低

易过安规:内置全保护,符合 IEC/UL62368

  1. 典型应用

24V/2.5A 非标适配器、工业电源

小家电、LED 驱动、监控设备供电

替代传统 60W 方案,降本提效

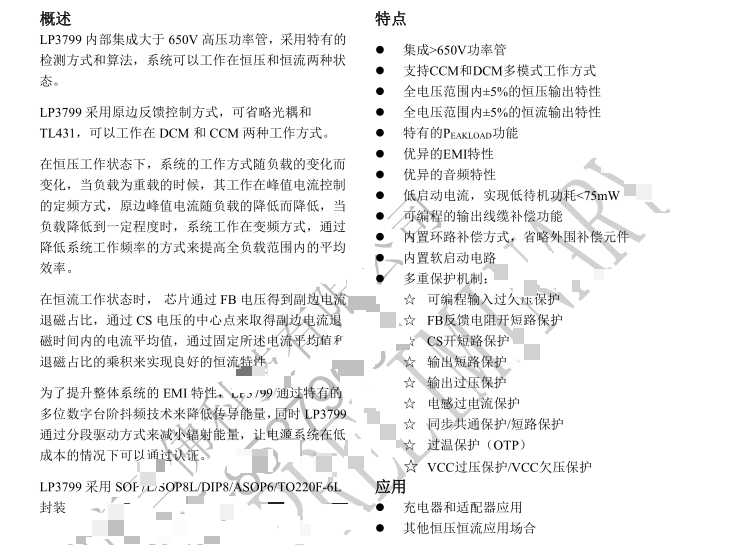

核心定位与规格

型号:LP3799FAC / LP3799FBC

功率:最大60W(典型:24V/2.5A)

拓扑:隔离反激,原边反馈(PSR),无需光耦与 TL431

输入:90--264VAC(全电压)

输出:恒压恒流(CV/CC),精度 ±5%

待机功耗:<75mW

工作模式:重载 CCM(定频)、轻载 DCM(变频)、谷底导通。

封装与引脚(FAC vs FBC)

LP3799FAC:TO220F-6L(直插,适合散热要求高、空间宽松场景)

LP3799FBC:TO220-6L(直插,适合散热要求高、空间宽松场景)

引脚功能(通用):

VCC:芯片供电(自供电,无需辅助绕组)

FB:电压反馈(副边绕组分压采样)

GND:地

NC:空脚

CS:原边电流采样

PEAK:峰值负载配置

NC:空脚

D:内置 MOS 漏极(接变压器原边)

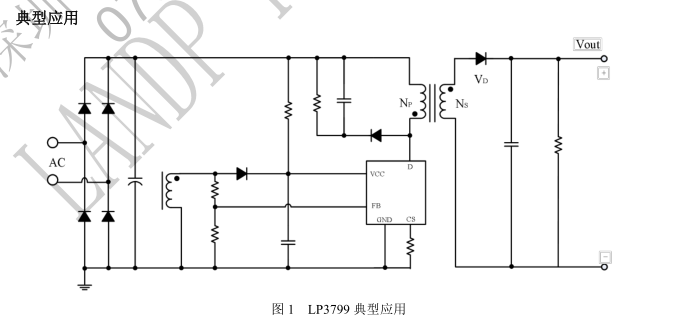

典型应用:

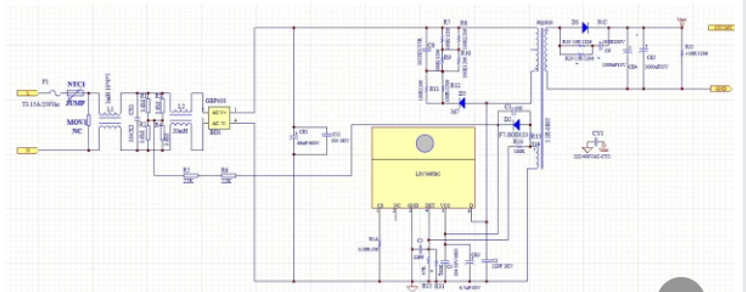

原理图:

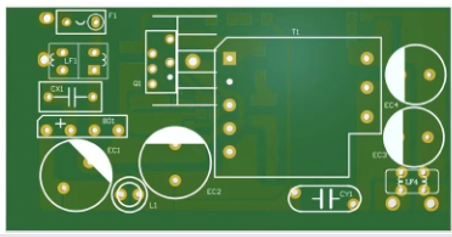

PCB设计:

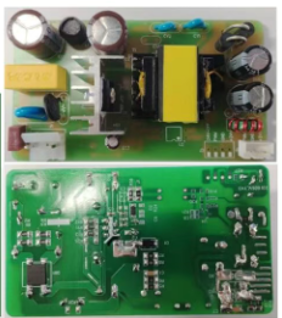

样板实物图:
