无人机开源框架：PX4-树莓派-岸上计算机全解析

无人机开源框架：PX4 - 树莓派 - 岸上计算机

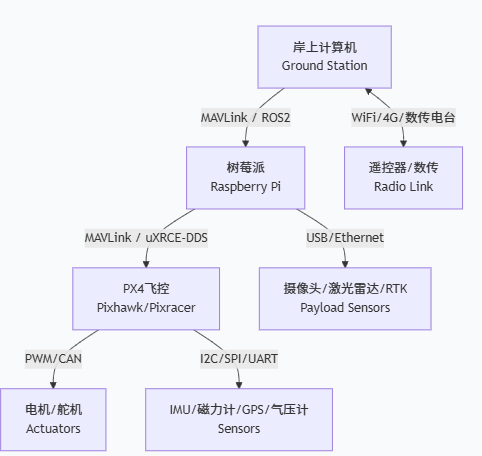

一、系统架构概览

在无人机三层架构中，各模块的职责划分遵循"实时性优先、复杂性分层"的原则：

---

二、各模块功能划分

1. PX4飞控（底层实时控制层）

PX4运行在Pixhawk/Pixracer等飞控硬件上，使用NuttX实时操作系统，主要负责：

功能类别	具体职责
传感器驱动	直接读取IMU、磁力计、GPS、气压计、超声波等
姿态估计	运行EKF（扩展卡尔曼滤波）融合传感器数据，计算当前姿态、位置和速度
底层控制	PID/ADRC控制算法，输出PWM/CAN信号驱动电机和舵机
安全监控	电压监测、看门狗、失控保护（failsafe）、地理围栏
通信中继	通过串口与树莓派交换MAVLink/uXRCE-DDS消息

关键特点：

• 硬实时保障（微秒级响应，对于稳定飞行至关重要）

• 不处理视觉、路径规划等计算密集型任务

• 即使树莓派死机，PX4仍能保持基础稳定控制（姿态保持、返航）

2. 树莓派（机载任务计算机）

树莓派运行Linux系统（Ubuntu/Raspbian），作为"任务计算机"承担：

功能类别	具体职责
视觉处理	摄像头图像采集、目标检测与跟踪（如行人、车辆）、AprilTag识别
路径规划	基于环境感知数据，生成动态航点并发送给PX4
SLAM/定位增强	视觉SLAM（如ORB-SLAM3）、VIO（视觉惯性里程计）、RTK GPS数据处理
通信网关	将PX4数据转发至地面站、接收地面指令
ROS节点运行	可运行ROS/ROS2节点，整合各传感器和算法

实际项目案例：

• ERLE无人机：树莓派4运行YOLO目标检测，Pixhawk运行PX4实现自动跟随

• 无人机快递系统：树莓派处理条形码识别和投递点确认

3. 岸上计算机（地面站/控制中心）

岸上计算机通常是一台PC或笔记本，运行QGroundControl或其他定制地面站：

功能类别	具体职责
任务规划	预设航点、区域测绘路径、自动任务脚本上传
实时监控	显示无人机姿态、高度、GPS状态、电池电压、视频流
数据记录	记录飞行日志、传感器数据用于后处理分析
应急干预	手动接管控制、紧急降落/返航指令
云服务对接	数据上传至云端进行长期存储或分析

---

三、通信方式详解

1. PX4 ↔ 树莓派（机载通信）

这是最关键的内部通信链路，有两种主流方案：

方案A：MAVLink（传统、简单）

text

PX4 (TELEM2串口) <--UART--> 树莓派 (串口GPIO/USB)
                MAVLink协议

• 物理连接：串口（UART），常用TELEM2端口

• 波特率：921600 bps（推荐）

• 软件方案：

  • MAVROS（ROS用户）: 将MAVLink转换为ROS话题

  • MAVLink Router：轻量级路由转发

  • pymavlink（Python）: 适合快速开发

接线表（Pixhawk TELEM2 → 树莓派串口）：

TELEM2针脚	信号	树莓派GPIO
2	TX (输出)	RXD (GPIO 15)
3	RX (输入)	TXD (GPIO 14)
6	GND	GND

⚠️ 电压注意：Pixhawk串口为3.3V，树莓派GPIO也为3.3V，可直接连接。

Python示例（使用pymavlink接收数据）：

python

from pymavlink import mavutil

# 连接到串口
master = mavutil.mavlink_connection('/dev/serial0', baud=921600)

# 等待心跳包
master.wait_heartbeat()
print("Heartbeat from PX4")

# 循环读取姿态数据
while True:
    msg = master.recv_match(type='ATTITUDE', blocking=True)
    roll = msg.roll
    pitch = msg.pitch
    yaw = msg.yaw
    print(f"Roll: {roll:.2f}, Pitch: {pitch:.2f}, Yaw: {yaw:.2f}")

方案B：uXRCE-DDS / ROS2（现代、功能更强）

text

PX4 (uXRCE-DDS Client) <--UART/Ethernet--> 树莓派 (uXRCE-DDS Agent) <--> ROS2节点

• 核心优势：PX4内部uORB消息直接映射为ROS2话题，无需手动转换

• 适用场景：需要使用ROS2生态、复杂传感器融合、多机协同、集群飞行

• 启动方式：

  bash

  # PX4端（NuttShell）
  uxrce_dds_client start -t UART -d /dev/ttyS3

  # 树莓派端
  MicroXRCEAgent serial --dev /dev/ttyS0 -b 921600

订阅PX4的IMU数据示例（ROS2）：

python

import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Imu

class IMUSubscriber(Node):
    def __init__(self):
        super().__init__('imu_subscriber')
        self.subscription = self.create_subscription(
            Imu,
            '/fmu/out/vehicle_imu',
            self.imu_callback,
            10)

    def imu_callback(self, msg):
        self.get_logger().info(f'Acceleration: {msg.linear_acceleration}')

rclpy.init()
node = IMUSubscriber()
rclpy.spin(node)

2. 树莓派 ↔ 岸上计算机（远程通信）

通信方式	适用场景	典型配置
WiFi	视距内、短距离飞行（<300米）	树莓派连接USB无线网卡，地面站接入同一网络
4G/LTE	超视距飞行（BVLOS）	4G模块 + 云端服务器中转，可实现无限距离
数传电台	中远距离、低延迟需求	433MHz/915MHz/2.4GHz，速率约50-250kbps
Ethernet over USB	开发调试阶段	树莓派通过USB连接电脑，使用RNDIS虚拟网卡

数据流向：

• 上行：地面指令（"飞向航点A"、"调整参数"）→ 树莓派 → PX4

• 下行：状态数据（姿态/GPS/电池） + 视频流 + 任务日志 → 地面站显示

典型数传电台方案：

text

树莓派USB <--> SiK Radio (3DR) <~~~无线~~~> SiK Radio (USB) <--> QGroundControl

3. RTK GPS/动捕系统接入（高精度定位）

对于需要厘米级定位的场景（如农业喷洒、精准降落），可接入外部定位源：

text

RTK基站/GPS --> 数传电台 --> 树莓派(ntrip_client) --> MAVLink GPS_INJECT --> PX4
                     ↓
              RTCM校正数据

或通过动捕系统（室内定位）：

text

动捕系统 --> VRPN服务器 --> WiFi --> 树莓派(vrpn_client_ros) --> MAVROS --> PX4
                                                      ↓
                                              VISION_POSITION_ESTIMATE消息

---

四、数据流示例：自动目标跟随

以典型的无人机跟随车辆任务为例，数据流转如下：

1. 地面操作员：在QGroundControl中启动"跟随模式"，框选目标车辆

2. 岸上计算机：通过4G发送目标特征（颜色、大小）和初始位置

3. 树莓派：

   • 接收并解析目标信息

   • 启动YOLO目标检测算法处理摄像头图像

   • 计算目标相对于无人机的位置偏移

   • 生成期望位置指令（如"向东移动2米"）

4. PX4飞控：

   • 读取IMU/GPS/光流传感器数据

   • 运行EKF估计当前位姿

   • 位置控制PID计算出电机PWM指令

5. 电机：执行动作，无人机跟随目标移动

6. 树莓派（并行）：将跟随视频通过RTMP推流到云端

7. 岸上计算机：实时显示跟随视频、无人机姿态、剩余电量

---

五、方案选择建议

场景	推荐配置	理由
学生项目/原型验证	MAVLink + MAVROS + WiFi	生态成熟、资料丰富、快速上手
科研/视觉导航	uXRCE-DDS + ROS2 + 4G	支持复杂感知算法、便于集成视觉SLAM
工业巡检	MAVLink + RTK + 数传电台	可靠性高、厘米级定位
无人机集群	uXRCE-DDS + ROS2 + 4G	分布式计算、多机协同通信
FPV竞速/特技	直接遥控器控制（无需树莓派）	极致低延迟

---

六、硬件选型参考

组件	推荐型号	说明
飞控	Pixhawk 6C / Cube Orange	稳定可靠，社区支持好
树莓派	Raspberry Pi 4B (4GB)	性能足够处理视觉任务
摄像头	Raspberry Pi Camera V2 / Intel RealSense D435	V2适合RGB图像，D435提供深度信息
GPS	Here3 / M8N GPS + 罗盘	配合RTK可实现厘米级定位
数传电台	Holybro SiK Telemetry Radio V3	915MHz，20km范围
电源	PM02D电源模块 + 降压模块	为树莓派提供5V供电

---

七、常见问题与调试技巧

问题	可能原因	解决方法
树莓派收不到PX4数据	串口配置错误	检查/dev/serial0权限，确认波特率一致
无人机起飞后震荡	EKF参数未调优	运行QGC的参数调优向导
视频传输卡顿	WiFi干扰严重	切换到5GHz频段或使用4G
跟随响应迟钝	树莓派计算负载高	优化YOLO模型（使用Tiny版本）

📚 推荐阅读：

• PX4官方文档《Companion Computers》

• ROS2与PX4联合教程（Articulated Robotics）

• DroneKit Python库文档

如需要具体的代码示例或硬件选型建议，欢迎继续提问！
