一个C++图像处理老兵的求职作品集项目，从老旧代码迁移到完整的两图合并与拼接线可视化，附详细踩坑记录。

〇、成果速览

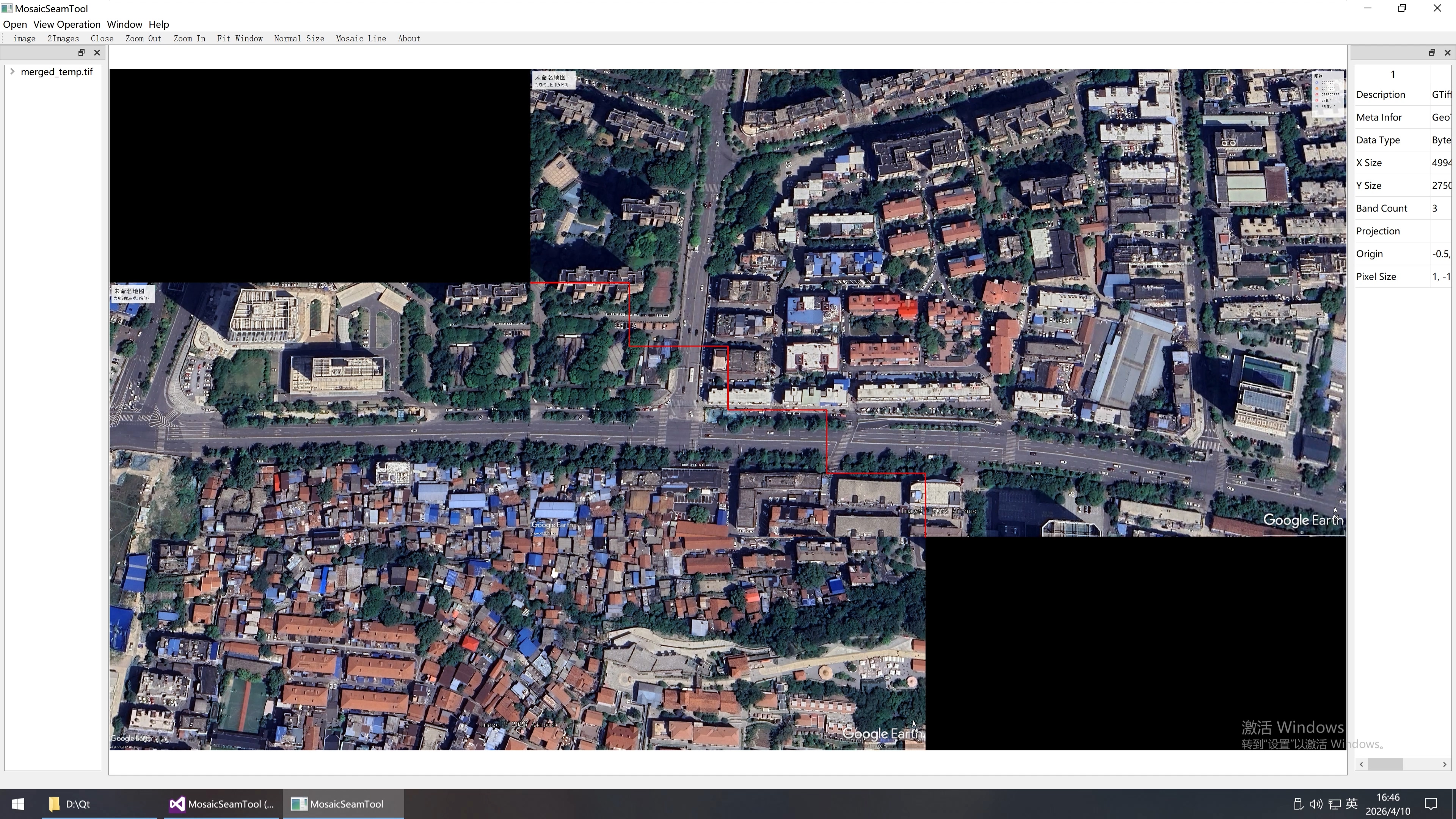

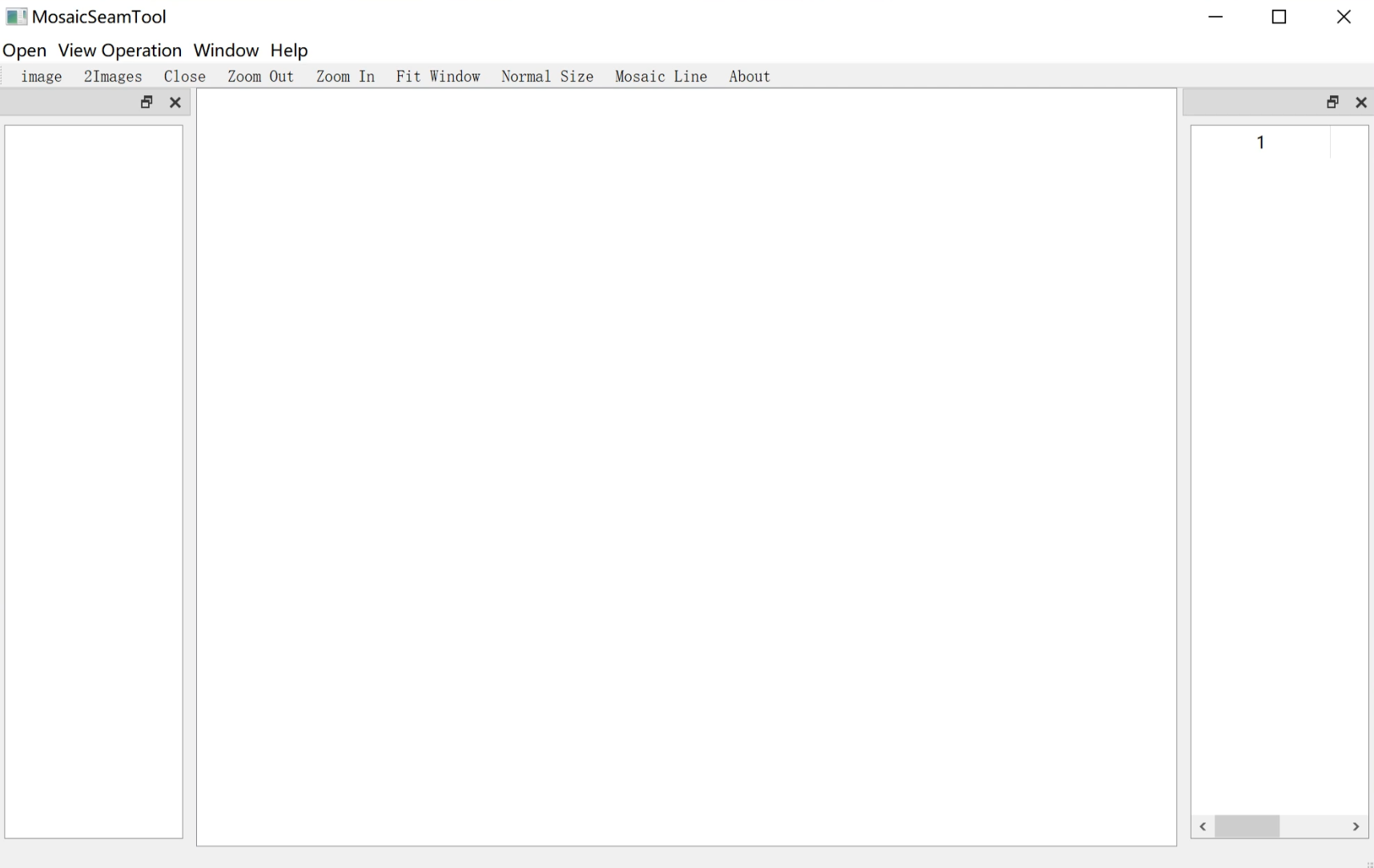

先上最终效果（展示加载左右影像、自动合并、红色折线为初始拼接线）：
核心功能：

• 加载两张有重叠区域的遥感影像（支持GeoTIFF、JPEG等）
• 自动根据地理坐标合并成一张大图
• 计算重叠区并绘制直角折线作为初始拼接线
• 流畅的缩放、漫游操作
• 支持超大影像（1GB+）采样显示

一、为什么做这个项目？

我干了14年C++图像处理，最近想往遥感/三维方向走走。为了面试的时候能有个东西拿得出手，我决定自己撸一个遥感影像拼接线优化演示工具。

目标不是搞成商业软件，而是：

• 展示常规图像处理算法（拼接线搜索、权重图构建）
• 体现C++工程能力（框架迁移、内存管理、多线程）
• 提供一个能交互的界面（加载影像、显示拼接线、缩放漫游）

技术栈：C++ + Qt 5.14.2 + GDAL 3.0.2 + OpenCV 4.5.5，开发环境VS2015。

二、站在巨人的肩膀上：基础框架的选择与迁移

遥感影像显示这玩意儿，底层细节挺多的------GDAL读写、多波段处理、坐标变换，从头造轮子不现实。我在CSDN上翻到了博主 Jacory 2014年发的《Qt + GDAL遥感图像基本浏览功能实现》[1]，里面的 MapCanvas 继承自 QGraphicsView，实现了影像加载、缩放、漫游，代码清晰，正合我意。

原始项目环境： VS2010 + Qt4.8.4 + GDAL 1.10
我的目标环境： VS2015 + Qt5.14.2 + GDAL 3.0.2

迁移过程踩了不少坑，下面一个个说：

2.1 头文件与模块变化

Qt4里很多类在 <QtGui/...> 下，Qt5挪到了 <QtWidgets/...>。批量改呗：

// 旧写法
#include <QtGui/QGraphicsView>
#include <QtGui/QWheelEvent>
// 新写法
#include <QGraphicsView>
#include <QWheelEvent>

2.2 QWheelEvent::delta() 已弃用

Qt5里用 angleDelta().y() 代替：

void MapCanvas::wheelEvent(QWheelEvent *event)
{
    if (event->angleDelta().y() > 0)
        ZoomIn();
    else if (event->angleDelta().y() < 0)
        ZoomOut();
}

2.3 QTextCodec::setCodecForTr 没了

Qt5默认UTF-8，直接删掉相关代码就行。

2.4 GDAL 1.10 → 3.0.2

从 GISInternals 下了预编译包 release-1900-x64，配置项目属性：

• 包含目录：D:\Libs\gdal-1900-x64\include
• 库目录：D:\Libs\gdal-1900-x64\lib
• 附加依赖项：gdal_i.lib

中文路径问题 ：原代码里有一行 CPLSetConfigOption("GDAL_FILENAME_IS_UTF8", "NO")，这会导致中文路径打不开。删掉之后GDAL自动判断编码，完美解决。

折腾完这些，基础显示框架总算跑通了（此处插入单图加载、缩放动图）。

三、核心功能一：从单图显示到两图合并

为了演示拼接线，程序得能同时处理两张有重叠的影像。我搞了个对话框 TwoImagesDialog，让用户分别选左图和右图，点确定后自动合并显示。

3.1 对话框实现

// TwoImagesDialog.h
class TwoImagesDialog : public QDialog
{
    Q_OBJECT
public:
    QString getLeftPath() const;
    QString getRightPath() const;
private slots:
    void onSelectLeft();
    void onSelectRight();
private:
    Ui::TwoImagesDialog ui;
};

界面就是两个文件选择行加确定/取消按钮（此处插入对话框截图）。

3.2 合并算法核心：地理坐标计算

每幅影像都有地理变换参数（GeoTransform），通过 CGdalUser（对GDAL的封装）可以拿到：

• m_LBX, m_RTY：左上角地理坐标
• m_lfGSD：分辨率（像素大小）
• m_nImgWidth, m_nImgHeight：像素尺寸

合并步骤大概这样：

1. 计算两幅影像的整体地理范围 (overallMinX, overallMaxX, overallMinY, overallMaxY)
2. 计算合并后图像的像素尺寸 mergeWidth, mergeHeight
3. 创建临时 GeoTIFF 文件
4. 按地理坐标把两幅影像写到对应位置（重叠区后写的覆盖先写的）

关键难点：Y轴方向颠倒

GDAL读取的图像数据以左上角为原点，Y轴向下，而地理坐标里Y轴向上。直接写会导致图像上下颠倒。折腾了好一会儿，最终确认正确的映射关系：

• 源图像左上角地理Y（src->m_RTY）应对齐到目标图像顶部（overallMaxY）
• 写入时不翻转数据 （因为CGdalUser::ReadImg已经输出正确的方向）
• 偏移计算：

int topRow = (int)((overallMaxY - src->m_RTY) / gsd + 0.5);
int offsetX = (int)((src->m_LBX - overallMinX) / gsd + 0.5);

写入循环：

for (int y = 0; y < srcHeight; ++y) {
    int dstY = topRow + y;
    memcpy(dstBuffer + (dstY * mergeWidth + offsetX) * nBands,
           srcData + y * srcWidth * nBands,
           srcWidth * nBands);
}

合并成功后，用 MapCanvas::ReadImg 显示临时文件（此处插入合并前后对比图）。

四、核心功能二：初始拼接线可视化

拼接线是算法演示的核心视觉元素。我先整了个简单的直角折线作为初始拼接线，后面再替换成Dijkstra优化路径。

4.1 计算重叠区矩形

在合并图像里，左图和右图各占一个矩形区域，它们的交集就是重叠区：

QRectF leftRect(leftOffsetX, leftTopRow, leftWidth, leftHeight);
QRectF rightRect(rightOffsetX, rightTopRow, rightWidth, rightHeight);
QRectF overlapRect = leftRect.intersected(rightRect);

4.2 绘制直角折线

在 MapCanvas 里加了成员 m_overlapRect 和 m_seamItem，并提供 setOverlapRect() 方法。绘制函数 ShowHideSeam() 生成从重叠区左上角 → 右上角 → 右下角的折线：

void MapCanvas::ShowHideSeam()
{
    if (m_seamVisible) {
        // 隐藏
        if (m_seamItem) {
            scene()->removeItem(m_seamItem);
            delete m_seamItem;
            m_seamItem = nullptr;
        }
        m_seamVisible = false;
    } else {
        if (m_overlapRect.isNull()) return;
        QPainterPath path;
        path.moveTo(m_overlapRect.topLeft());
        path.lineTo(m_overlapRect.topRight());
        path.lineTo(m_overlapRect.bottomRight());
        QGraphicsPathItem* item = new QGraphicsPathItem(path);
        QPen pen(Qt::red);
        pen.setWidth(3);
        item->setPen(pen);
        scene()->addItem(item);
        m_seamItem = item;
        m_seamVisible = true;
    }
}

4.3 与菜单联动

主窗口构造函数里连接信号槽：

connect(ui.actionMosaic_Line, SIGNAL(triggered()), myMap, SLOT(ShowHideSeam()));

合并完成后自动显示：

myMap->ReadImg(tempFile);
myMap->ShowHideSeam();   // 默认显示拼接线

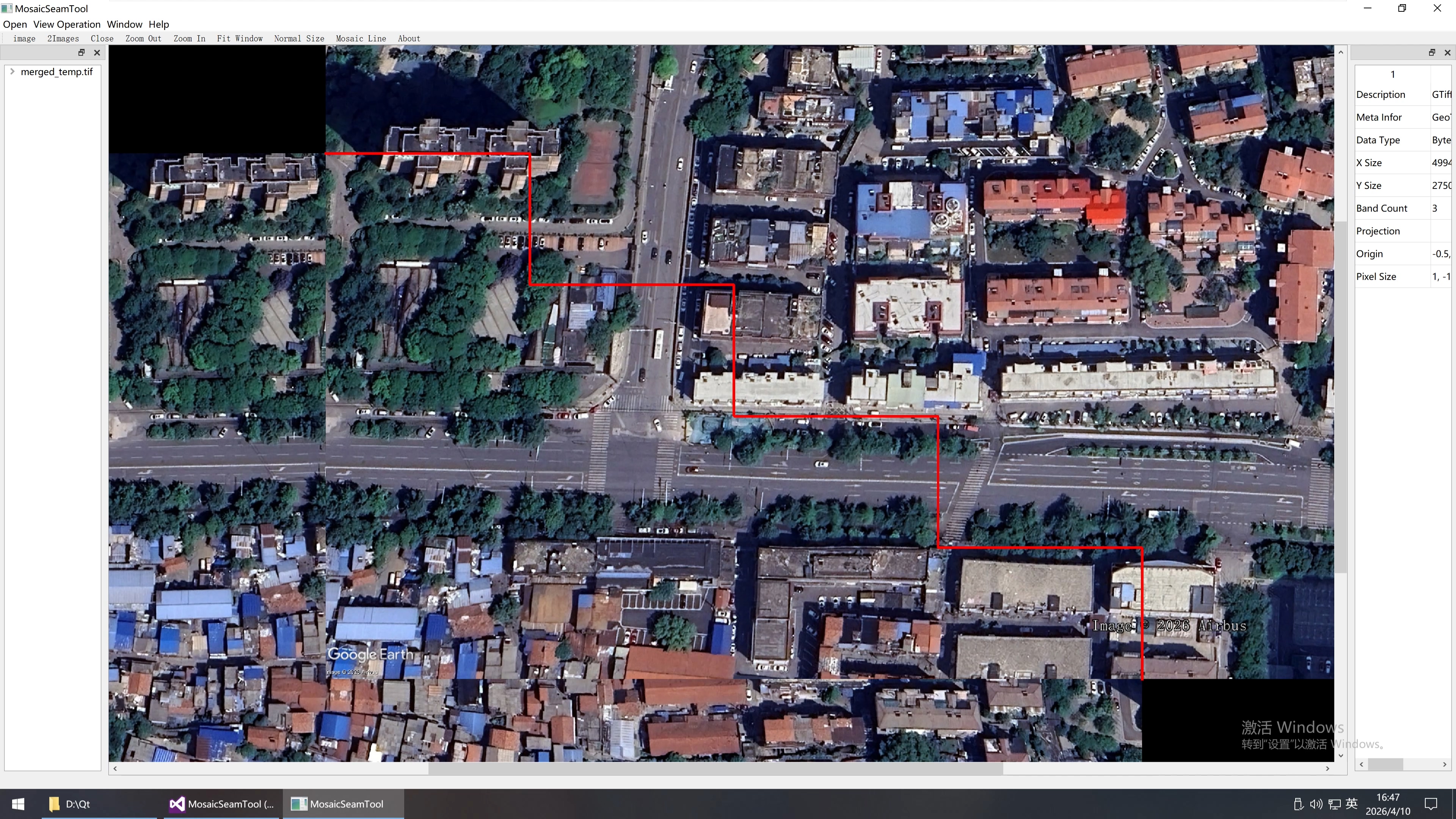

效果如下（此处插入显示/隐藏动图）。

五、工程化细节：大图性能优化

5.1 大图像采样显示

原来的 MapCanvas 会一次性读全图，1GB的JPG直接内存不足。我加了个采样控制宏：

#define MAX_IMAGE_PIXELS (4096 * 4096)   // 约1600万像素

在 ShowImg 里计算采样比例：

double sampleRatio = 1.0;
double totalPixels = (double)imgWidth * imgHeight;
if (totalPixels > MAX_IMAGE_PIXELS) {
    sampleRatio = sqrt(MAX_IMAGE_PIXELS / totalPixels);
}
int iScaleWidth = (int)(imgWidth * sampleRatio);
int iScaleHeight = (int)(imgHeight * sampleRatio);

这样一来，原始影像再大，内存占用也始终可控（此处插入大图加载流畅动图）。

5.2 漫游流畅化

原项目用中键拖拽手动操作滚动条，卡顿明显。我改成了Qt原生左键拖拽：

setDragMode(QGraphicsView::ScrollHandDrag);

删掉 mousePressEvent、mouseMoveEvent、mouseReleaseEvent 的重写，缩放用 scale() 而不是 setMatrix()。改完之后拖拽顺滑多了。

5.3 窗口最大化

把 main.cpp 里的 w.show() 改成 w.showMaximized()，注意在 UIMosaicSeamTool 构造函数里不要 再调 showMaximized()，否则会被后面的 setCentralWidget 覆盖掉。

六、项目结构一览

MosaicSeamTool/
├── MapCanvas.h/cpp        # 显示核心（继承QGraphicsView）
├── UIMosaicSeamTool.h/cpp # 主窗口，处理菜单和两图合并
├── TwoImagesDialog.h/cpp  # 选择左右图的对话框
├── GdalUser.h/cpp         # GDAL封装类（读写、地理坐标）
├── main.cpp               # 入口
└── gdal-1900-x64/         # GDAL依赖库

关键类职责：

• MapCanvas：影像显示、缩放、漫游、拼接线叠加
• CGdalUser：GDAL底层读写、地理变换、16位影像拉伸
• UIMosaicSeamTool：业务逻辑，两图合并，协调显示

七、下一步工作

当前版本已经实现了：

• 两图自动合并
• 重叠区识别与直角折线显示
• 基础交互（缩放、漫游、隐藏/显示拼接线）

后面打算重点搞：

1. 权重图构建：用OpenCV算重叠区的颜色差异和梯度差异
2. Dijkstra最短路径搜索：找到最优拼接线，替换掉现在的直角折线
3. 色彩一致性处理：减少拼接缝处的色差

到时候再更一篇博客，分享算法细节和优化效果。

八、致谢与引用

本项目的基础显示框架来自CSDN博主 Jacory 2014年发的《Qt + GDAL遥感图像基本浏览功能实现》[1]，必须感谢一下！他的代码结构清晰，给我省了不少事。

同时也感谢GDAL、Qt、OpenCV开源社区的大佬们。

九、源码与资源

项目还在开发中，完整源码暂时不公开。核心算法片段文中已经给了，读者可以照着实现。有问题欢迎评论区交流。

开发环境一键配置清单：

• VS2015 (VC14)
• Qt 5.14.2 (MSVC2015_64)
• GDAL 3.0.2 (GISInternals预编译包)
• OpenCV 4.5.5 (官方预编译版)

---

参考文献

1\] Jacory. Qt + GDAL遥感图像基本浏览功能实现. CSDN, 2014. https://blog.csdn.net/deirjie/article/details/37872743 *** ** * ** *** > 本文为个人技术总结，欢迎转载，请注明出处。如果觉得有帮助，请点赞支持一下😊
