老化OCA气泡异常分析

■问题描述

整机包装堆码测试:

1>模拟运输堆码测试(4层),

负重300kg,常温测试48H后出现气泡不良;

2>模拟运输堆码测试(3层),

负重225公斤,常温测试48H后无气泡不良;

■模拟复现

1.实验方法

实验目的:高温高湿加速产品老化,确认产品无气泡区域是否会出现气泡,已出现气泡位置的气泡会不会扩散;

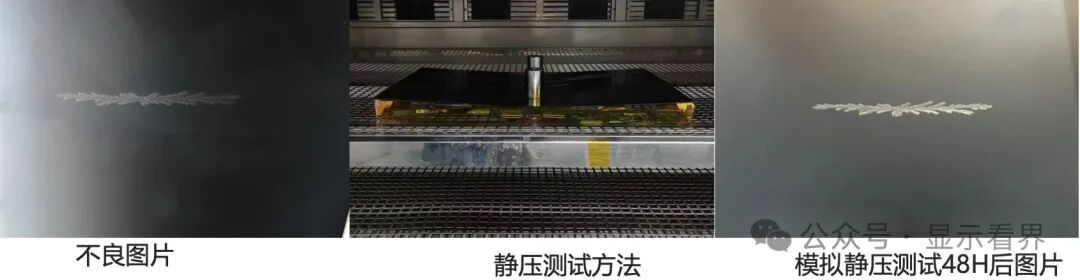

实验条件:50°C温度,90湿度,产品悬空后使用1Kg砝码放置在产品中间静压,24/48小时分别确认有无气泡扩散或新增

实验结果:气泡无扩散及新增;

■拆解分析

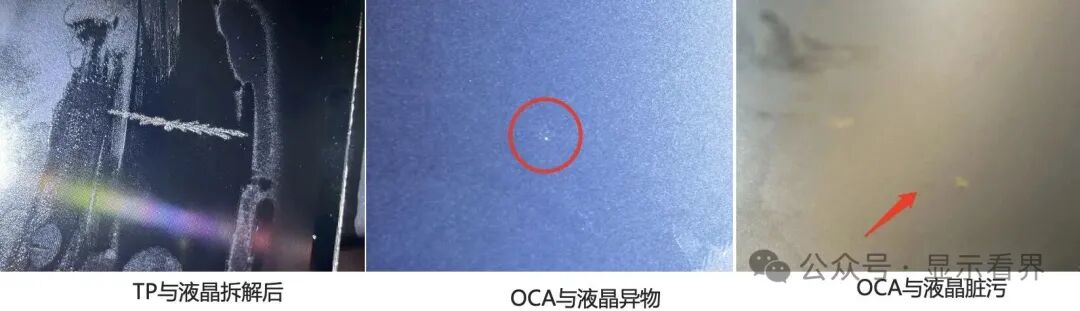

1.使用干冰将TP与液晶分离后,发现气泡属于OCA与液晶之间的气泡,将OCA撕掉之后使用显微镜观察,液晶表面存在异物、脏污问题(异物与脏污是同一位置),白光观察有不规则白点异物,侧光观察白点处有直径2mm脏污,使用无尘布蘸酒精可擦拭

2.污染源确认

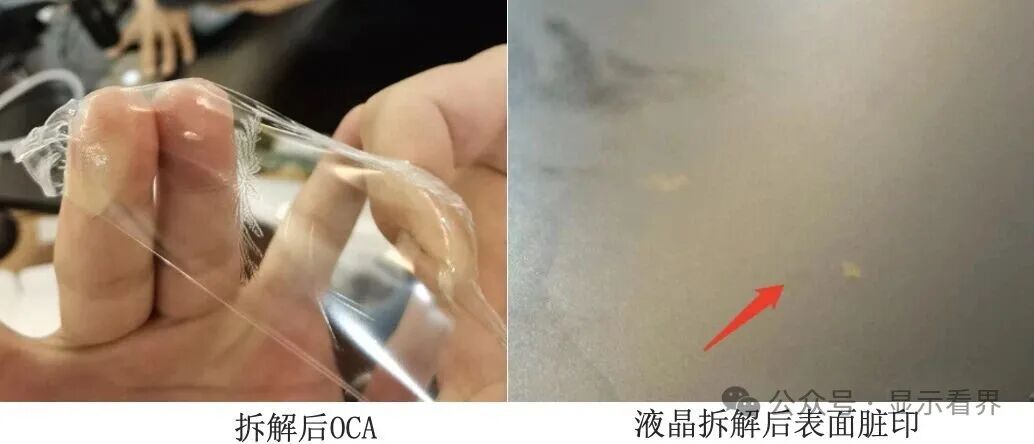

拆解后观察OCA表面,未发现有脏污、异物残留,排除异物来源于OCA ;

判定:异物、脏污来源于液晶来料或者撕膜后异物掉落在液晶表面,撕膜后未增加外观检验导致:

分析真因:产品拆解后白点异物处有直径2mm片状脏污,产品消泡后未发现气泡问题,整机后堆叠实验出现气泡,判定为OCA与液晶之间存在脏污问题,使OCA的粘贴性变差,经外力影响及时间累计导致气泡反弹。

全贴合工艺流程:

液晶/TP上料---机械手移栽CCD自动对位---贴合---机械手移栽到真空平台---负真空贴合(参数:-97~98kpa,20sec)---机械手移栽下料---消泡机消泡(参数:压力4.5kg,温度45℃,时间45min)---外观检验---点亮测试---功能测试---过UV---贴保护膜---打包入库

■改善措施

1.液晶来料检验,发现液晶有异物顶起导致保护膜有气泡产品,单独撕膜擦拭检验后上线

2.将液晶自动线贴合机增加洁净棚,保证贴合区域达到百级标准

3.液晶保护膜撕膜后使用强光手电筒100%检验后再进行贴合

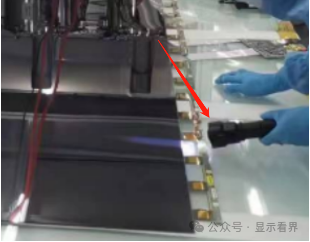

4.液晶贴合前使用等离子将偏光片表面清洗后再进行贴合
