当EtherNet/IP遇见CANopen:一台网关的储能产线“破壁”实录

当EtherNet/IP遇见CANopen:一台网关的储能产线"破壁"实录

项目背景

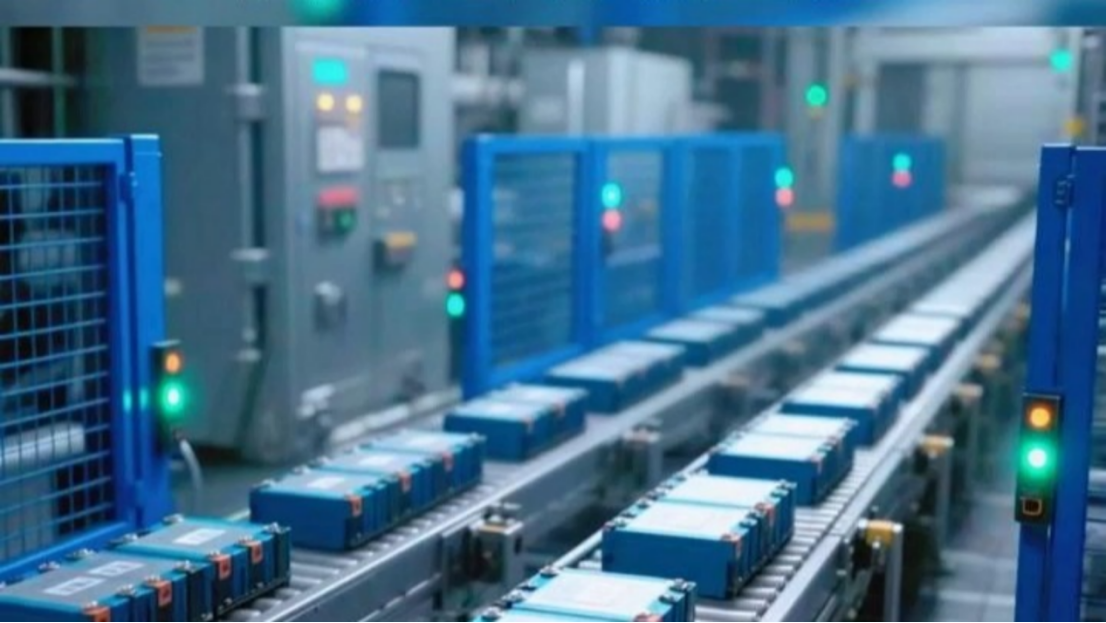

储能电池模组产线上,控制器(PLC)习惯用EtherNet/IP"说话",而十多台变频器、伺服电机只懂CANopen。两者直接对话------数据错位、丢包频发,产线节拍被迫中断。若全部更换为同协议设备,改造成本超预算40%,且停产周期长达两周。

核心痛点

协议不兼容导致控制器无法读写变频器的实时转矩、转速参数,伺服电机的定位反馈也传不回PLC。设备间像隔着一堵墙------数据看得见,却拿不到。

网关核心作用

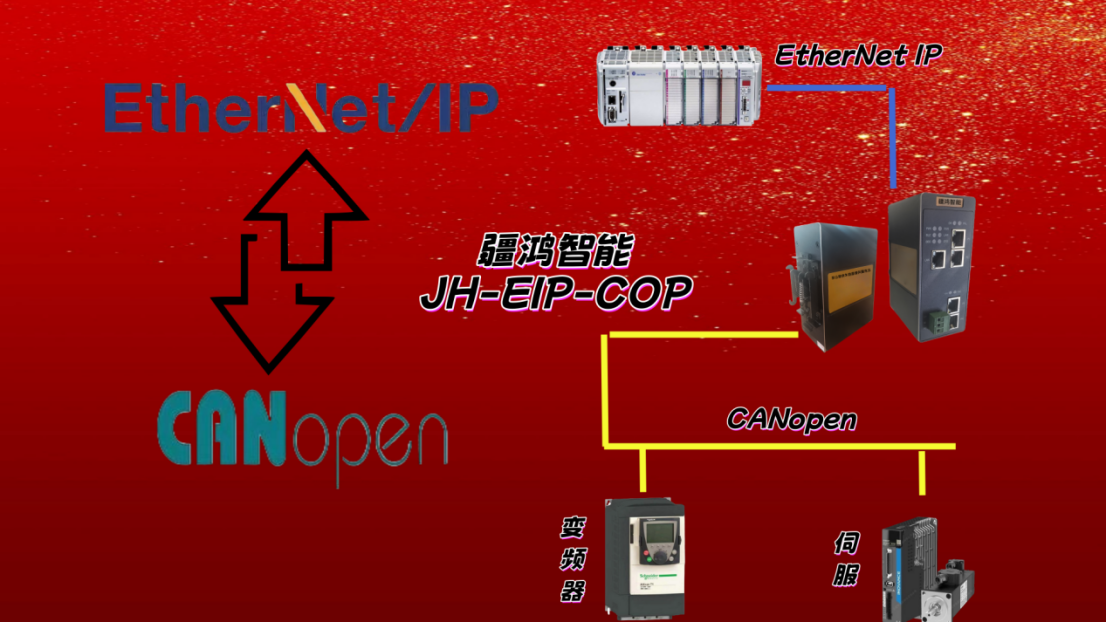

疆鸿智能EtherNet/IP转CANopen网关充当"协议翻译官"。EtherNet/IP侧设为从站,与PLC快速握手;CANopen侧设为主站,主动轮询所有伺服、变频器参数。它将CANopen的PDO报文"翻译"为EtherNet/IP的装配对象,反之亦然------数据在两个协议间双向流动,延迟稳定在5ms以内。

软硬件配置

  • 硬件:网关一端接网线连PLC(IP地址设192.168.1.10),另一端接CAN总线(波特率500kbps)。终端电阻拨至"ON"。

  • 软件:通过网关配置工具导入变频器EDS文件,映射PDO参数(如电流、转速)到EtherNet/IP的输入实例100;将PLC控制字映射到输出实例150。一键下载。

独特优势

无需改动任何设备原有程序;支持64个CANopen从站;断线后自动恢复通讯;参数映射可视化,鼠标拖拽即可完成。

解决的关键问题

  • 成本直降:省去设备统一换型费用,仅用一台网关(约2000元)打通全产线。

  • 停机归零:利用午休2小时完成安装配置,无停产损失。

  • 数据透明:PLC直接监控每台电机的实时负载曲线,异常提前预警。

总结

一台网关,消弭了协议隔阂,更消弭了"换设备还是停产线"的两难。在储能制造的高节拍赛道上,它用最简单的物理接入,换来了最复杂的数据自由。
