Envoy 中 TCP 网络连接实现分析

Envoy 的 TCP 网络连接实现是一个高度优化的事件驱动架构，提供了高性能、可靠性和可扩展性。核心组件包括：

1. TcpListenerImpl - 负责接受新连接

2. ConnectionImpl - 负责处理单个连接的数据流

3. ConnectionImplBase - 提供连接的通用功能

4. BaseListenerImpl - 提供监听器的通用功能

这种架构设计使得 Envoy 能够在处理大量并发 TCP 连接时保持低延迟和高吞吐量，是其作为云原生代理的核心优势之一。

1. 概述

Envoy 作为云原生代理，其核心功能之一就是处理大量的 TCP 连接。本文旨在深入分析 Envoy 中 TCP 网络连接的实现细节，基于最新的代码结构和设计理念，涵盖监听器、连接管理、数据流处理及流量控制等关键环节。

2. 监听器实现 - ListenerImpl 与连接接收流程

Envoy 的监听器负责接收来自下游（Downstream）的新连接。在较新的版本中，TcpListenerImpl 的功能已被整合进 ListenerImpl 中，它通过事件驱动的方式高效地处理新连接。

2.1 核心功能：监听与接收

当 Envoy 启动时，会为每个配置的监听器创建 ListenerImpl 对象。它会绑定到指定的 IP 地址和端口，并注册一个回调函数到事件循环（Dispatcher）中。

当一个新的 TCP 连接到达时，内核（如果开启了 SO_REUSEPORT）会选择一个工作线程（Worker），然后触发该线程中的 libevent 回调。这个回调的核心逻辑在 ListenerImpl::onSocketEvent（或类似的 onAccept 方法）中。

简化的连接接受流程:

1. 接受连接：调用 accept() 系统调用，从监听套接字中获取一个新的已连接套接字（fd）。

2. 设置套接字选项：为新的套接字设置非阻塞、TCP_NODELAY 等选项。

3. 获取原始目标地址：如果配置了 use_original_dst，Envoy 会通过 getsockopt 获取 SO_ORIGINAL_DST。这对于透明代理至关重要，因为它能获取到 iptables 重定向前数据包的真实目标地址。

4. 应用监听器过滤器（Listener Filters）：在创建完整的连接对象之前，Envoy 会先执行配置的监听器过滤器链。例如，OriginalDstFilter 会使用上一步获取的原始目标地址来查找或创建对应的监听器，实现连接的"重定向"。另一个常见的过滤器是 TlsInspector，它会尝试读取客户端的首个数据包以判断是否为 TLS 流量，并解析出 SNI (Server Name Indication) 信息。

5. 创建连接对象：一旦通过了监听器过滤器，Envoy 就会为该新连接创建一个 ConnectionImpl 对象，并将其移交给 ConnectionHandler 进行管理。

6. 连接实现 - ConnectionImpl

ConnectionImpl 是 Envoy 中所有网络连接（包括下游和上游）的核心抽象。它封装了一个非阻塞的套接字（fd）及其相关的事件、缓冲区和状态机。

3.1 核心功能

· 连接生命周期管理：管理连接的建立、读写使能、关闭等状态。

· 事件处理：通过 FileEvent 监听套接字的读写事件，并调用 onReadReady() 和 onWriteReady() 等回调函数。

· 数据缓冲：拥有读缓冲区（read_buffer_）和写缓冲区（write_buffer_），用于暂存从套接字读取或即将写入套接字的数据。

· 流量控制：实现高/低水位线（High/Low Watermark）机制，用于在连接层面实现背压（Backpressure），防止快速的数据发送方压垮慢速的接收方。

3.2 数据流处理细节

3.2.1 读操作处理 (onReadReady)

1. 数据读取：

当套接字可读时，onReadReady 方法被触发。它会调用 transport_socket_->doRead()，从内核缓冲区读取数据到 read_buffer_ 中。为了避免阻塞事件循环，读取过程是循环进行的，直到内核缓冲区数据被读完（返回 EAGAIN 错误）或达到一次读取的硬性限制（如 1MB）为止。

2. 数据分发：

数据成功读入 read_buffer_ 后，onReadReady 会调用 onRead()。onRead() 的核心职责是将 read_buffer_ 中的数据传递给连接的过滤器链（Filter Chain）进行处理。

3. 流量控制：

如果处理过程中，read_buffer_ 的大小超过了配置的高水位线（read_buffer_high_watermark_），Envoy 会自动调用 readDisable(true)，暂停从套接字读取数据，直到缓冲区大小因下游处理而回落到低水位线以下。

3.2.2 写操作处理 (onWriteReady)

1. 数据发送：

当套接字可写，并且 write_buffer_ 中有待发送的数据时，onWriteReady 会被触发。它调用 transport_socket_->doWrite()，将 write_buffer_ 中的数据写入内核的发送缓冲区。

2. 缓冲区管理：

写入成功后，已发送的数据会从 write_buffer_ 中移除（drain）。如果 write_buffer_ 变空，Envoy 可能会禁用写事件以节省 CPU 资源。

3. 流量控制：

如果 write_buffer_ 的大小超过了其高水位线，表示 Envoy 发送数据的速度慢于上游或下游接收数据的速度。此时，Envoy 会通过回调通知上层应用（如过滤器），上层应用可以决定暂停生成更多数据。

4. 过滤器链 (Filter Chain) 处理流程

Envoy 的强大之处在于其高度模块化的过滤器架构。对于新建立的连接，数据会依次通过其配置的过滤器链。

4.1 网络过滤器 (Network Filters)

网络过滤器在 ConnectionImpl 的上下文中处理原始数据。当 onRead() 被调用时，它会将 read_buffer_ 传递给过滤器链中的第一个网络过滤器。

一个典型的网络过滤器是 Envoy HTTP 连接管理器 (HCM, HTTP Connection Manager)。HCM 本身就是一个网络过滤器，它的职责是将原始的 TCP 数据流解析为 HTTP 协议（HTTP/1.1, HTTP/2 等）的请求和响应，并将这些应用层消息分发给后续的 HTTP 过滤器链。

4.2 流量控制 (Flow Control) 实现

如 3.2.1 和 3.2.2 所述，流量控制是 Envoy 连接处理中的关键一环。它的核心是缓冲区的高/低水位线机制，确保系统的任何一环都不会因数据积压而耗尽内存，并将压力有效地反向传递给数据发送方。

5. 总结

Envoy 的 TCP 网络连接实现是一个基于现代操作系统特性（如 SO_REUSEPORT）、事件驱动、非阻塞 I/O 的高性能典范。

· 高效的事件驱动模型：基于 libevent 的事件循环是高性能的基石。

· 精细的流量控制：通过水位线机制，在连接的每一层实现背压，保证了系统的稳定性和资源使用的可预测性。

· 模块化的过滤器架构：网络过滤器和监听器过滤器的设计，让 Envoy 具备了处理各种协议（如 HTTP、MySQL、Redis）和实现复杂功能（如认证、限流、协议转换）的能力。

正是这些精妙的设计，使得 Envoy 能够在处理海量并发 TCP 连接时，依然保持出色的稳定性和低延迟，成为云原生时代服务网格中不可或缺的数据平面组件。

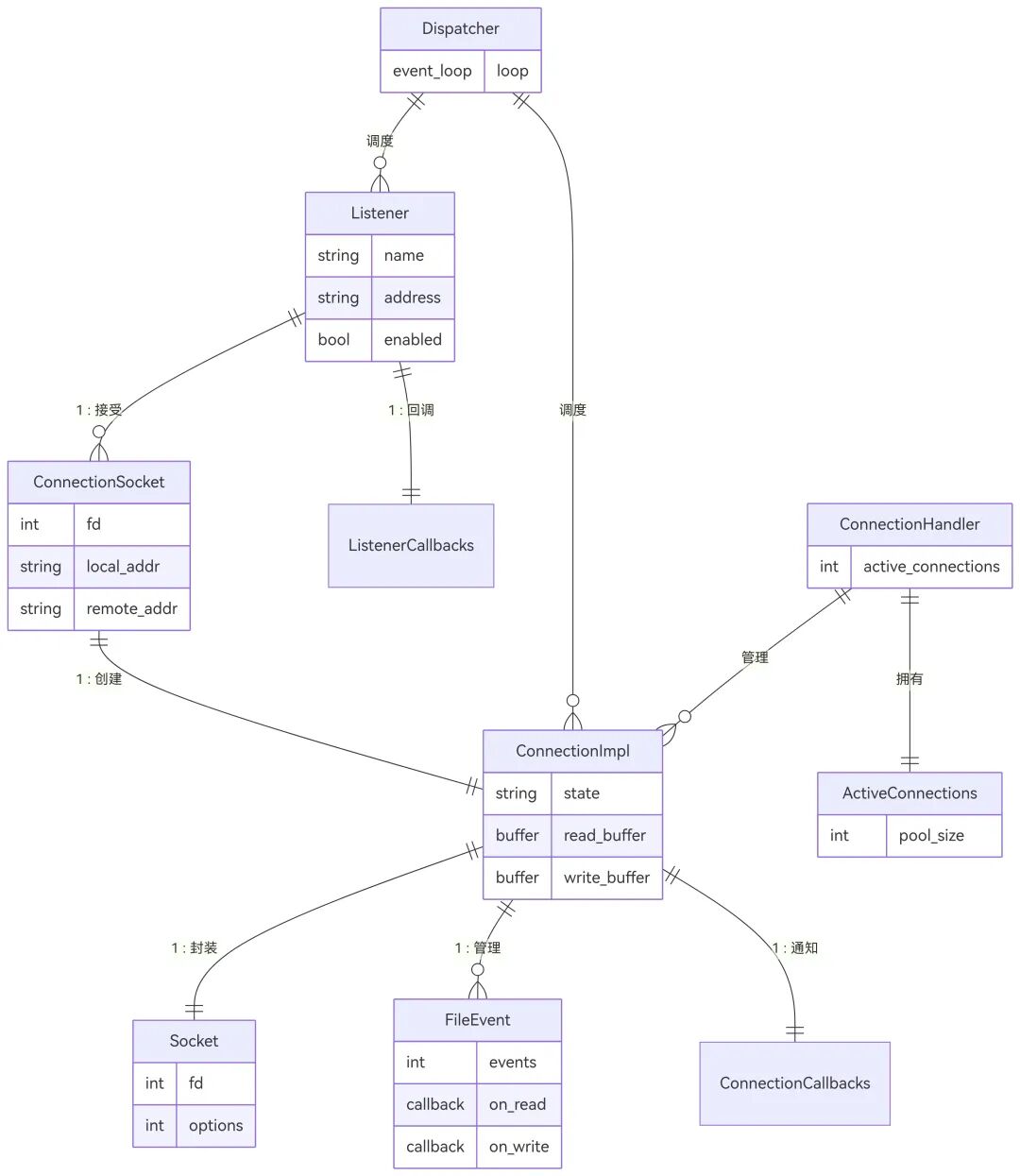

6.ER图（实体关系图）

备注:实体之间的连线表示关系，例如 Listener ||--o{ ConnectionSocket 表示一个 Listener 可以接受零个或多个 ConnectionSocket。

1. Listener：监听器，负责接受新的 TCP 连接

2. ConnectionSocket：连接套接字，代表原始套接字信息

3. ConnectionImpl：连接实现，管理实际的连接状态

4. Socket：套接字，封装操作系统级别的网络操作

5. ListenerCallbacks：监听器回调，处理连接建立事件

6. Connection：连接接口，提供统一的连接操作方法

7. FileEvent：文件事件，管理套接字的读/写事件

8. EventLoop：事件循环，基于 libevent 的事件驱动机制

9. ConnectionHandler：连接处理器，管理所有活动连接

10. ActiveConnections：活动连接池，管理连接池和复用

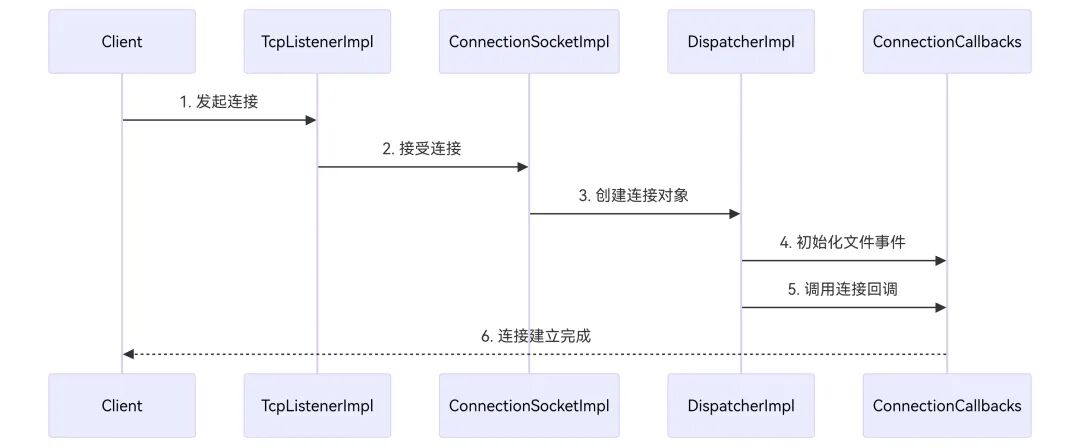

7.协作图

1. Client：客户端，发起 TCP 连接请求

2. TcpListenerImpl：TCP 监听器，接受连接请求

3. ConnectionSocketImpl：连接套接字，封装原始套接字信息

4. DispatcherImpl：调度器，管理事件循环和连接创建

5. ConnectionCallbacks：连接回调，处理连接建立事件

6. Envoy 官方网站配置与功能

8.1 TCP 代理过滤器配置

```yaml

envoy.yaml 配置示例

static_resources:

listeners:

• name: tcp_listener

address:

socket_address: { address: 0.0.0.0, port_value: 10000 }

filter_chains:

• filters:

• name: envoy.filters.network.tcp_proxy

typed_config:

"@type": type.googleapis.com/envoy.extensions.filters.network.tcp_proxy.v3.TcpProxy

stat_prefix: tcp_stats

cluster: upstream_cluster

idle_timeout: 300s

max_connect_attempts: 3

```

核心配置

stat_prefix :字符串， 统计信息前缀

cluster :字符串 ，上游集群名称

weighted_clusters :对象， 权重集群配置（支持流量分配）

idle_timeout :时间， 连接空闲超时时间（默认 1 小时）

max_connect_attempts :整数， 最大连接尝试次数（默认 1）

高级配置

metadata_match 对象 端点元数据匹配

hash_policy 数组 哈希策略（用于负载均衡）

tunneling_config 对象 隧道配置（如 HTTP CONNECT 隧道）

max_downstream_connection_duration 时间 最大连接持续时间

on_demand 对象 按需集群发现配置

access_log 数组 访问日志配置

8.2 监听器配置

```yaml

监听器配置示例

static_resources:

listeners:

• name: tcp_listener

address:

socket_address: { address: 0.0.0.0, port_value: 10000 }

per_connection_buffer_limit_bytes: 1048576

tcp_fast_open_queue_length: 100

bind_to_port: true

use_original_dst: false

transparent: false

freebind: false

connection_balance_config:

exact_balance: {}

filter_chains:

• filters:

• name: envoy.filters.network.tcp_proxy

typed_config:

...

```

per_connection_buffer_limit_bytes: 整数， 每个连接的缓冲区限制（默认 1MiB）

tcp_fast_open_queue_length :整数， TCP 快速打开队列长度

bind_to_port: 布尔值， 是否绑定到特定端口

use_original_dst :布尔值， 是否使用原始目标地址

transparent: 布尔值， 是否启用透明代理

freebind :布尔值， 是否允许绑定到未配置的 IP 地址

connection_balance_config :对象 ，连接平衡配置（如精确平衡）

8.3 对应功能实现

8.3.1 连接超时管理

配置：

```yaml

idle_timeout: 300s

max_downstream_connection_duration: 3600s

```

实现位置：

· /envoy/source/common/network/connection_impl.cc

· 使用 TimerImpl 实现超时逻辑

· 定期检查连接状态并关闭超时连接

8.3.2 连接重试机制

配置：

```yaml

max_connect_attempts: 3

```

实现位置：

· /envoy/source/common/network/connection_impl.cc

· 在 connect() 方法中实现重试逻辑

· 处理连接失败和重试计数

8.3.3 流量分配（权重集群）

配置：

```yaml

weighted_clusters:

clusters:

• name: cluster1

weight: 75

• name: cluster2

weight: 25

```

实现位置：

· /envoy/source/common/upstream/load_balancer_impl.cc

· 使用加权随机或加权轮询算法

· 根据配置分配流量

8.3.4 TCP 隧道（HTTP CONNECT）

配置：

```yaml

tunneling_config:

hostname: "%REQUESTED_SERVER_NAME%:443"

use_post: false

headers_to_add:

• header: { key: "X-Proxy", value: "Envoy" }

```

实现位置：

· /envoy/source/common/network/tcp_proxy_filter.cc

· 处理 HTTP CONNECT 请求

· 建立隧道连接到上游服务器
