在自动化、伺服控制、机器人、CNC 机床这些领域里，电机编码器 是绝对绕不开的核心器件 ------它相当于电机的"眼睛"和"指南针"，++++负责把电机的旋转角度、速度、位置转换成控制器能识别的电信号++++。没有它，再高端的伺服电机也只能盲目转动，根本做不到精准控制。
以前电机编码器几乎都是增量式，高端也只用单圈绝对值或电池多圈绝对值；这两年国产技术大突破，机械多圈绝对值编码器正在全面普及！掉电不丢位置、开机不用回零、全程不用电池，彻底省掉维护成本和停机误工，成为新一代设备标配！
很多刚入行的朋友，一看到增量式、绝对式、光电、磁栅、旋变、SSI、BiSS、EnDat 这些名词就头大。这篇文章我们就从工程角度对编码器进行分类讲解。
一、先搞懂：编码器到底是什么？核心作用是什么？
简单一句话：
编码器 = 把机械位移（角度/位置/速度）转化为电信号的传感器
在自动化系统里，它承担三个关键任务：
位置反馈：电机现在转到哪了？
速度反馈：电机转得多快？
方向判断：电机正转还是反转？
可以说：
增量式编码器=记步数（过程测量）
绝对式编码器=读坐标（状态测量）
二、按测量方式分类（也是最核心的分类方式）
工控领域最常用、最影响选型的分类方式，就是增量式和绝对式。
1. 增量式编码器 Incremental Encoder
增量旋转编码器工作原理：
内部由码盘+光电/磁电传感器组成。电机旋转时，码盘跟着转，不断切割光线/磁场，输出连续脉冲。

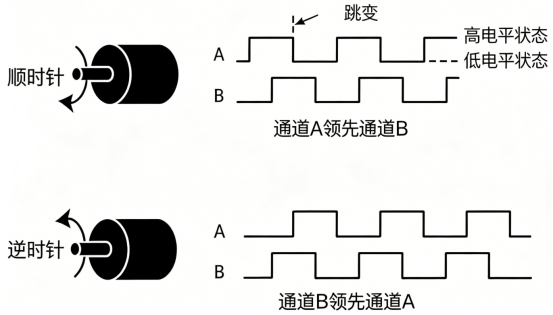

标准输出三相信号：
A 相、B 相：相位差 90°，用来判断旋转方向
A 超前 B → 正转
B 超前 A → 反转
Z 相：每转输出 1 个脉冲，作为一圈的原点标记
它的逻辑非常朴素：转一圈发多少脉冲，我就数多少脉冲。
增量编码器优点：
- 成本最低，性价比高
- 高速响应好，适合高速计数场景
- 接线简单、调试方便
增量编码器缺点：
- 断电丢失绝对位置
- 上电必须回原点 /找零才能继续定位
- 长期运行可能因干扰出现脉冲丢失或累计误差
增量编码器典型应用：
- 普通伺服系统
- 输送线、传送带测速
- 高速脉冲计数场景
2. 绝对式编码器 Absolute Encoder
绝对值编码器工作原理：

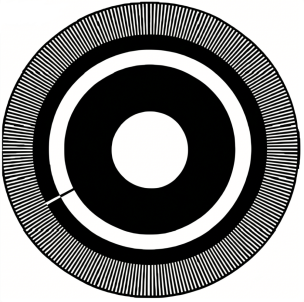

码盘上每一个角度位置，都有唯一的编码。
不管电机转多少、停多久，只要读编码，立刻知道当前位置。
绝对值编码器的本质： 位置=编码值（不用累加计数）
绝对值编码器分为两类：
单圈绝对值：只记录 0~360° 以内位置

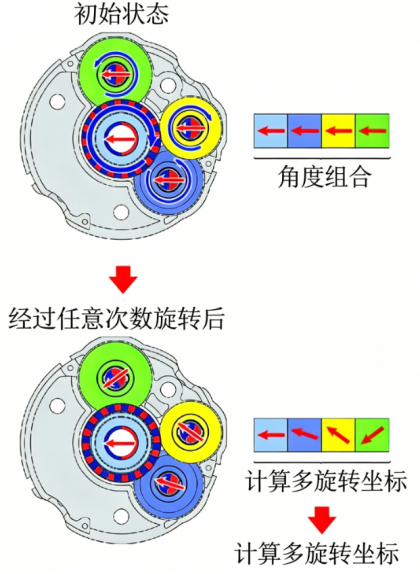

多圈绝对值：依靠齿轮组或电子计数，记录圈数+角度，断电仍可记忆。类似于钟表的时针和分针关系。
行业技术趋势（重点）
以前电机编码器主流以增量式编码器为主，高端场合也多用单圈绝对值或电池供电多圈绝对值编码器。
这两年随着国产编码器技术快速成熟与成本下降，机械多圈绝对值编码器正在全面普及。
绝对值编码器优点：
- 断电不丢位置，上电直接用
- 无需回零，大幅提升设备效率
- 抗干扰能力更强，定位更可靠
- 机械多圈方案：免电池、免维护、寿命更长
掉电不丢失位置、开机无需回零调机、完全不需要电池，从根本上免去电池更换维护成本，也避免了因电池失效导致的停机误工、位置丢失等问题，成为新一代伺服与机器人的标配方案。
绝对值编码器典型应用：
工业机器人（FANUC / KUKA / 埃斯顿等）
高端伺服系统
CNC 加工中心、数控车床
精密定位平台
三、按检测原理分类（底层物理实现）
决定精度、抗干扰、环境适应性。
1. 光电编码器 Optical Encoder
目前精度最高、最主流的编码器类型。

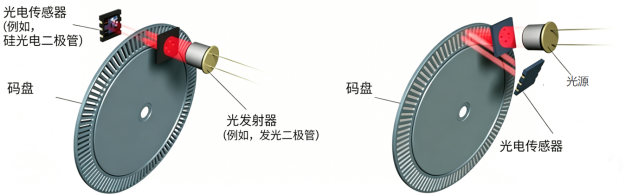

原理：LED光源 →码盘透光/遮光 →光敏元件接收信号
光电编码器特点：
精度极高，分辨率可达千万级
响应快、噪声低
怕灰尘、油污、水汽，需要密封环境
适用：精密伺服、半导体设备、测量仪器。
2. 磁性编码器 Magnetic Encoder
工业现场最 "耐造" 的类型。

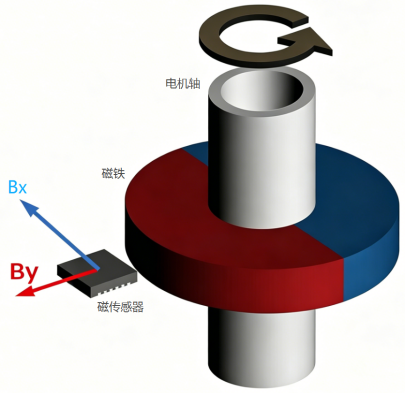

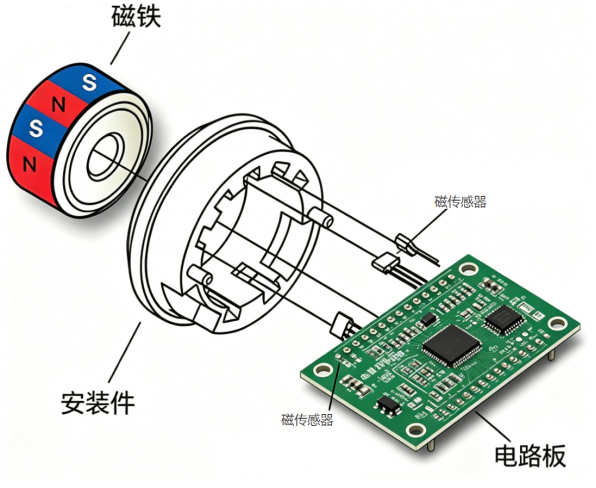

电磁式编码器原理：磁铁 + 霍尔/ 磁传感器，检测磁场变化
磁电编码器特点：
抗油污、抗粉尘、抗震动
成本低、结构简单
精度略低于光电
适用：叉车、AGV、物流设备、普通伺服。
3. 感应式编码器 Inductive Encoder

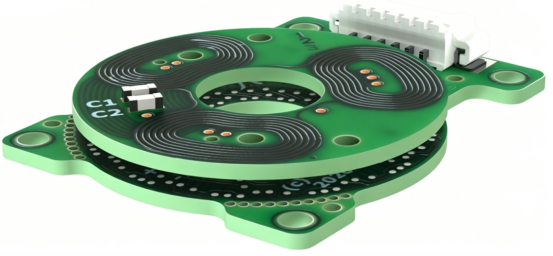

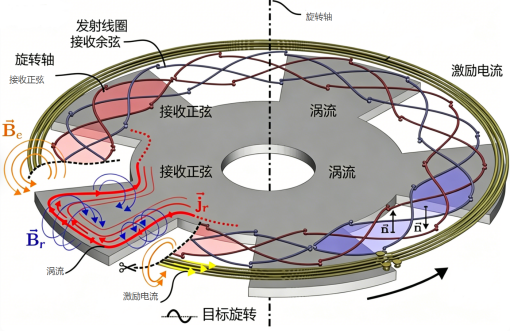

电感编码器原理：电磁感应、线圈耦合，类似变压器
电感编码器特点：
抗震、抗高温、稳定性极强
适合恶劣工业环境
成本偏高
适用：机床主轴、重型设备。
4. 旋转变压器 Resolver（解析器）
军工级可靠性的代表。

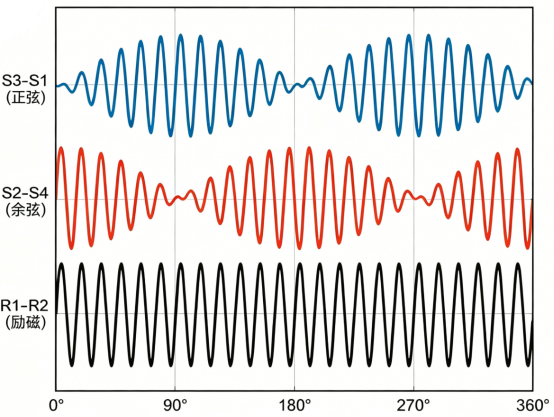

旋转变压器原理：输出正弦、余弦两路模拟信号，控制器通过反正切计算角度
旋转变压器特点：
极耐高温、高湿、强震动、强辐射
结构简单、几乎不坏
精度一般，但稳定性无敌
适用：新能源汽车电机、风电、军工、高温主轴。
四、按输出接口分类（接线与通信）
不同接口决定你怎么接线、怎么配置参数。
|--------------|---------------|------------|
| 接口类型 | 适用编码器 | 特点 |
| ABZ 脉冲 | 增量式 | 最通用，高速脉冲 |
| SSI | 绝对值 | 串行同步，简单稳定 |
| BiSS-C | 绝对值 | 高速、实时性强 |
| EnDat | 绝对值 | 海德汉主推，高精度 |
| CANopen | 总线型 | 分布式控制 |
| EtherCAT | 总线型 | 高端实时总线 |
五、工程选型对比表
|---------------|-----------------|------------|------------------|------------|--------------|
| 编码器类型 | 掉电是否丢位置 | 精度 | 抗污染 / 干扰 | 成本 | 推荐场景 |
| 增量式 | 丢 | 中高 | 一般 | 低 | 普通设备、高速计数 |
| 绝对式 | 不丢 | 高 | 中 | 高 | 伺服、机器人、CNC |
| 光电式 | --- | 最高 | 差 | 中 | 高精度、洁净环境 |
| 磁性式 | --- | 中 | 强 | 低 | 油污粉尘、经济型 |
| 旋转变压器 | --- | 中 | 极强 | 偏高 | 高温、震动、军工 |
六、实战选型思路
- 普通设备：输送线、飞剪、简易轴
选：增量式 + ABZ 接口
理由：便宜、好用、高速计数直接用。
2.标准伺服轴
选：绝对式编码器
理由：不用回零，调试快，设备稳定。
3.机器人 / 高端机床 / 多轴联动
选：机械多圈绝对值 + 高速总线（BiSS‑C / EnDat）
理由：免电池、免维护、断电不丢位，安全可靠，定位精准，长期使用成本更低。
4.油污、粉尘、高温、强震动环境
选：磁性编码器 / 旋转变压器
理由：耐造、稳定、不易坏。
七、编码器常见故障与判断（工控人必学）
位置不准、漂移
→ 大概率：干扰、接地不良、编码器磨损。
上电找不到原点
→ 增量式未回零；绝对式电池没电（电池款）。
无信号、无反馈
→ 接线错误、电源异常、传感器损坏。
高速时丢步
→ 频率不够、线缆过长、屏蔽差。
编码器是自动化里最基础、最重要的元器件之一。把它吃透，你在伺服调试、机器人调试、机床维修里会少走 90% 的弯路。
本文从原理到选型、从接口到故障，全部是工程实战干货，适合自动化 / 工控 / 伺服 / 机器人 / 机械设计工程师学习。
