Phantom Bridge：一个基于WebRTC的ROS2远程可视化与遥操作工具

Phantom Bridge 是 Phantom Cybernetics 推出的一个 ROS2 远程可视化与遥操作工具。作者 mirek 在 2025-12-20 的 Open Robotics Discourse 发布帖中，把它描述为一种新的 ROS2 实时数据可视化、视频流、遥操作、远程/本地调试和 observability 方案：机器人端运行 C++ Bridge Client，浏览器端打开 Web UI，中间通过 WebRTC、Socket.io、Bridge Server 和 TURN/STUN 完成低延迟连接。

项目	环境
OS	Ubuntu 22.04
ROS	ROS 2 Humble

目录

• [0. Phantom Bridge Features](#0. Phantom Bridge Features)
• [1. 为什么用 WebRTC](#1. 为什么用 WebRTC)
• [2. 系统结构](#2. 系统结构)
• [3. 设置环境](#3. 设置环境)
• [4. 实验](#4. 实验)
• [5. 工具对比](#5. 工具对比)
• [6. 编译问题备忘](#6. 编译问题备忘)
• 参考

0. Phantom Bridge Features

• ROS2 Node、Topic 和 Service 发现。
• 二进制 ROS2 消息的快速流式传输（输入和输出）。
• 快速 H.264 视频流式传输（预编码的 FFmpeg 帧）。
• 将 Image 与 CompressedImage 消息编码为 H.264 视频并进行流式传输（软件、CUDA 或 VAAPI 编码）。
• Docker 容器发现和控制。
• 通过 Socket.io 可靠调用 ROS2 Service。
• ROS2 运行时参数读取/写入 API。
• 可以轻松包含额外的 ROS2 package，以支持自定义消息和服务类型。
• 机器人 Wi-Fi 信号监控、扫描和漫游（通过 Agent，需要主机上的 wpa_supplicant）。
• 从任何正在运行的 Docker 容器中检索文件（例如通过 Agent 获取 URDF mesh）。
• 系统负载和 Docker stats 监控（通过 Agent）。
• P2P 连接；当无法建立 P2P 链路时，通过 TURN server 连接。
• 多个 peer 可以连接到同一台机器，并且只产生很低的额外 CPU 开销。
• 局域网约 5-10 ms RTT；通过 TURN server 远程操作时约 50 ms 以上 RTT。
• 可与 Rosbag 以及 Gazebo、Webots 等仿真环境配合使用。
• 支持 ROS2 Humble 及更新版本。

1. 为什么用 WebRTC

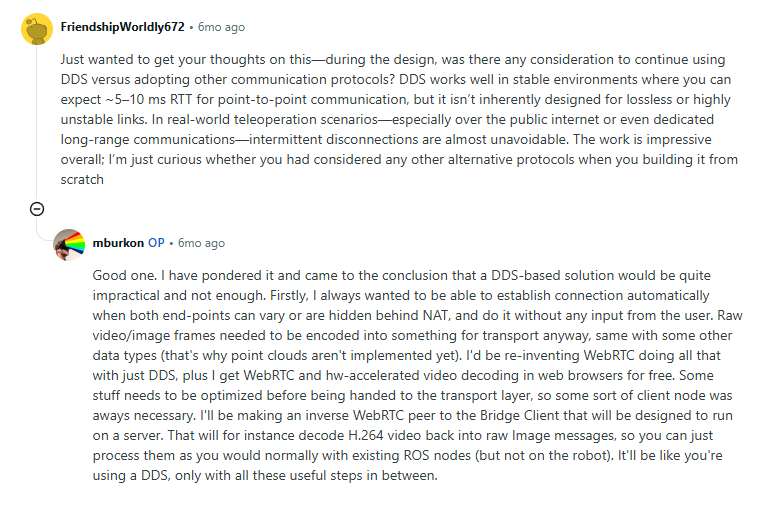

Reddit 讨论里有人问作者：设计时有没有考虑继续使用 DDS，而不是换成其他通信协议？作者的回答基本说明了 Phantom Bridge 的出发点。

他的判断是：如果两个端点经常在 NAT 后面、地址变化，或者希望公网自动建立连接，DDS-only 方案会很不实际。图像和视频本来就需要编码；浏览器又天然支持 WebRTC 和硬件加速视频解码。如果用 DDS 自己实现 NAT 穿透、媒体编码、浏览器解码、低延迟传输，最后很可能是在重新发明 WebRTC。

这个思路可以概括为：

ROS2 / DDS
  适合机器人内部模块通信、局域网内 discovery、类型化消息传递。

WebRTC
  适合浏览器、NAT 穿透、P2P、TURN fallback、媒体流、低延迟 data channel。

Phantom Bridge
  在机器人端保留 ROS2 node，
  在传输层使用 WebRTC，
  在数据进入网络前按类型做压缩、转码、过滤和 UI 适配。

作者也提醒过，WebRTC RTT 不等于完整遥操作延迟。视觉遥操作还包括相机采集、编码、缓冲、解码和屏幕显示。作者给过一个非正式测试：多路相机、Pi 4/Pi 5、不同编码路径下，屏幕像素延迟约 104-116 ms，同时 WebRTC RTT 约 3-5 ms。

2. 系统结构

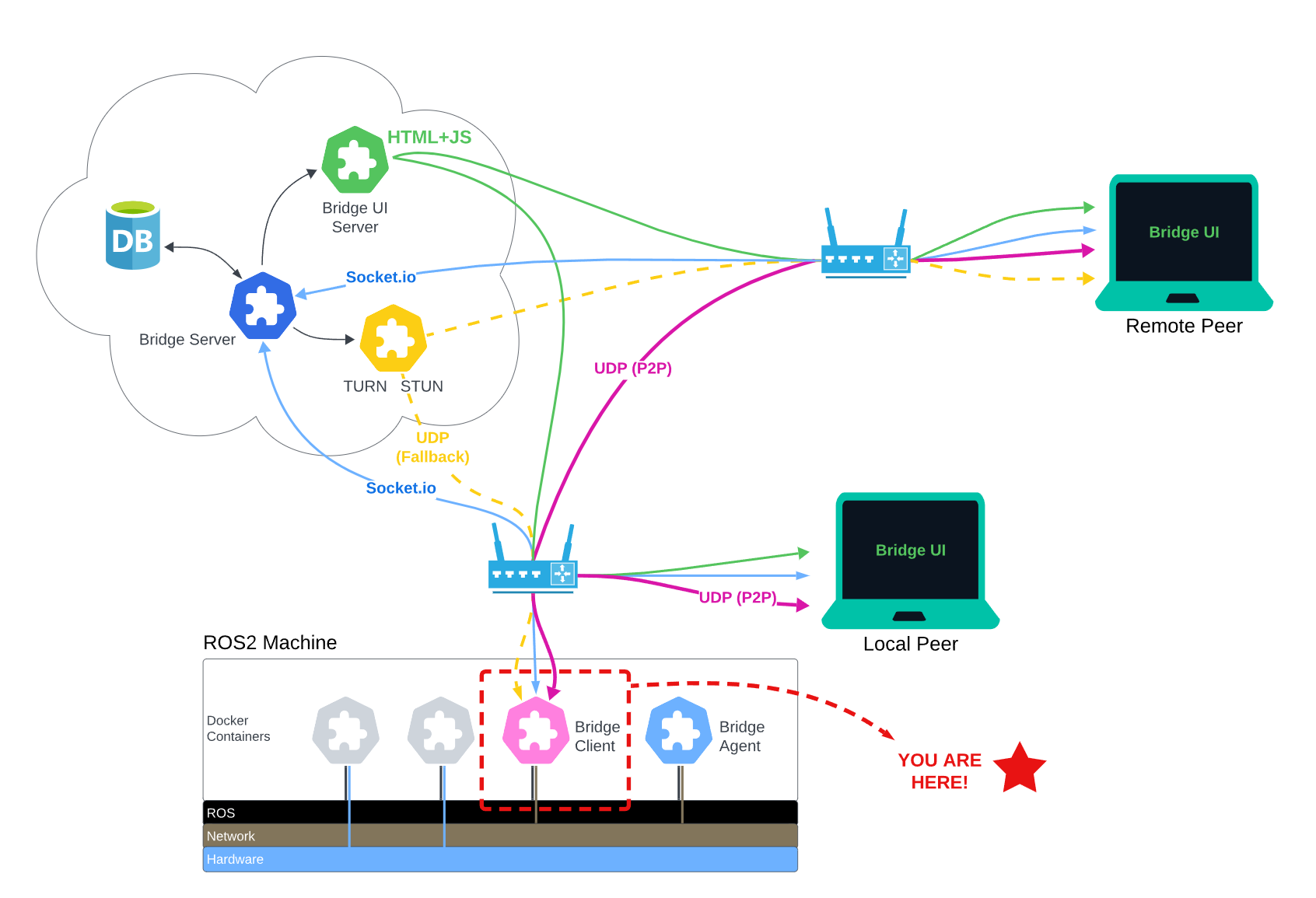

Phantom Bridge 的结构：

其中 phntm_bridge_client 是本文主要使用的部分, phntm_agent 则让 Web UI 可以看到 Docker、系统资源、Wi-Fi、文件等 ROS graph 以外的信息。

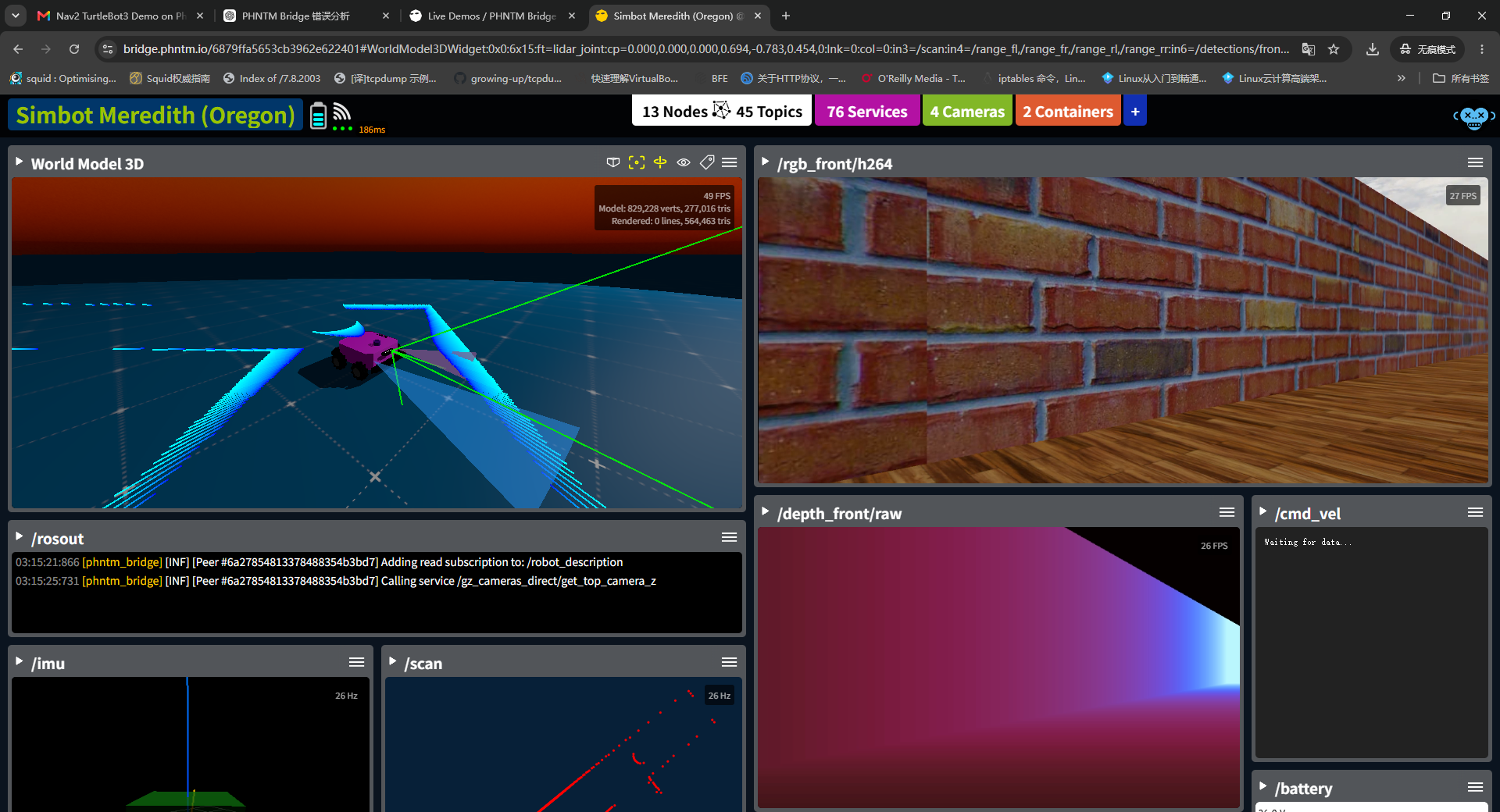

在线示例：https://docs.phntm.io/bridge/demos

3. 设置环境

本教程参考官方 PhantomCybernetics/phntm_bridge_client README 的 Install 流程，但把目标换成 Nav2 官方 TurtleBot3 Gazebo demo。

3.1 更新根证书

Bridge Client 需要访问 Bridge Server、容器镜像仓库和注册接口，先确认系统根证书是最新的：

sudo apt update
sudo apt install ca-certificates

3.2 安装 Docker、Buildx 和 Compose

如果系统还没有 Docker，先按 Docker 官方文档安装 Docker Engine、Buildx 和 Compose v2。安装完成后，把当前用户加入 docker 组，重新登录后即可不带 sudo 运行 docker compose：

sudo usermod -aG docker ${USER}

重新登录后验证：

docker version
docker compose version

如果 docker compose 仍然不可用，优先检查 Compose v2 插件是否安装。在 Ubuntu 22.04 上，不同软件源里包名可能是 docker-compose-plugin 或 docker-compose-v2。

3.3 安装 Nav2 demo 依赖

安装 Nav2 官方 demo 和 Phantom Bridge 推荐的 Cyclone DDS 依赖：

source /opt/ros/humble/setup.bash

sudo apt update
sudo apt install \
  ros-$ROS_DISTRO-navigation2 \
  ros-$ROS_DISTRO-nav2-bringup \
  ros-$ROS_DISTRO-gazebo-ros-pkgs \
  ros-$ROS_DISTRO-turtlebot3-gazebo \
  ros-$ROS_DISTRO-rviz2 \
  ros-$ROS_DISTRO-rmw-cyclonedds-cpp

额外安装 rmw_cyclonedds_cpp，是因为官方 README 推荐 Phantom Bridge 使用 Cyclone DDS。关键原则是：Nav2 这边和 Bridge 容器里要使用同一个 RMW 和同一个 ROS_DOMAIN_ID。

3.4 准备 Bridge Client 镜像

官方 README 提供两种方式：直接使用预构建镜像，或者从源码构建本地镜像。本文示例使用本地镜像名 phntm/bridge:humble；如果你已经有可用的官方镜像，也可以在 Compose 中把 image 改成对应的 ghcr.io/phantomcybernetics/phntm_bridge_client 镜像。

从源码构建时：

cd ~
git clone git@github.com:PhantomCybernetics/phntm_bridge_client.git phntm_bridge_client
cd phntm_bridge_client

ROS_DISTRO=humble
docker build -f Dockerfile \
  -t phntm/bridge:$ROS_DISTRO \
  --build-arg ROS_DISTRO=$ROS_DISTRO \
  .

如果源码构建遇到 phntm_interfaces 接口不匹配，先看本文第 6 节的编译问题备忘；若只是体验本文 Nav2 可视化流程，优先使用官方预构建镜像会更省事。

3.5 注册 Phantom Bridge 机器人

向 Bridge Server 注册一个机器人，并生成默认配置。这个步骤会生成唯一的 id_robot 和 key：

wget -O ~/phntm_bridge.yaml 'https://register.phntm.io/robot?yaml'

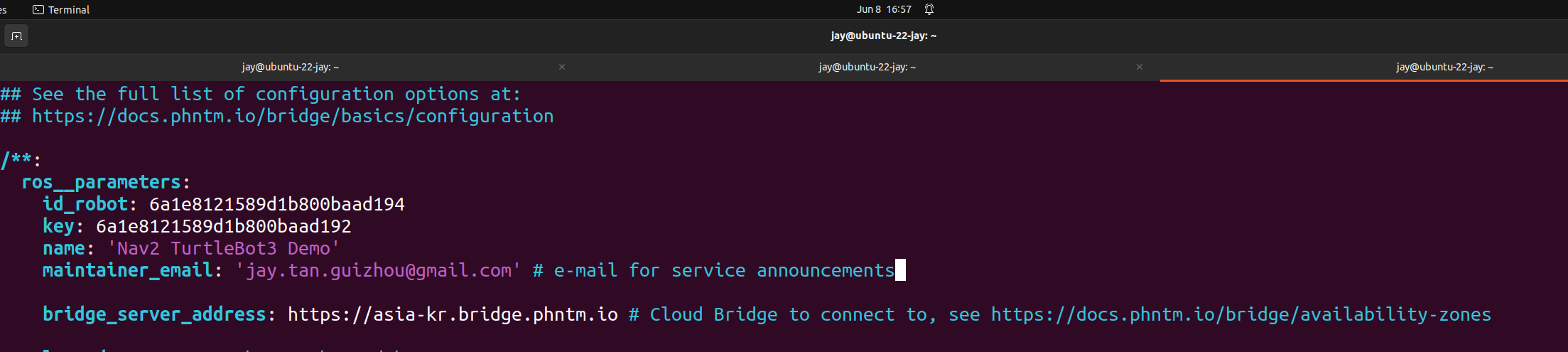

打开 ~/phntm_bridge.yaml，建议至少确认或修改：

/**:
  ros__parameters:
    id_robot: '%ID_ROBOT%'
    key: '%SECRET_KEY%'
    name: 'Nav2 TurtleBot3 Demo'
    maintainer_email: 'robot.master@example.com'

注册接口生成的 id_robot 和 key 不要发布到公开网络。为了能在 Web UI 中处理 Nav2 action 类型，可以在 extra_packages 里补充 Nav2 消息包。官方 README 说明这里写 ROS 包名即可，不需要写完整 apt 包名：

/**:
  ros__parameters:
    extra_packages:
      - turtlebot3-gazebo
      - turtlebot3-description
      - nav2-msgs
      - nav-msgs
      - sensor-msgs
      - map-msgs
      - bond

重启docker:

docker compose down
docker compose up -d --force-recreate

如果只看 /tf、/scan、/robot_description、/odom 等常见消息类型，这一步通常不是必须的；如果要在 Web UI 的 Services & Actions 菜单里调用 /navigate_to_pose、/navigate_through_poses 等 Nav2 action，Bridge Client 需要能找到对应 action 类型。

配置文件中还有几类常用字段可以按需确认：

字段	用途
bridge_server_address	Bridge Server 地址，注册文件会自动生成。
discovery_period_sec	ROS graph discovery 间隔。
stop_discovery_after_sec	discovery 运行多久后停止；小于 0 表示持续发现。
/robot_description、/tf_static	可设置 RELIABLE 和 TRANSIENT_LOCAL，便于 Web UI 后启动时仍能拿到静态信息。
wifi_interface、enable_wifi_scan、enable_wifi_roam	Agent 的 Wi-Fi 监控和扫描能力；仿真 demo 通常可以保持默认或关闭。
docker_monitor_topic、enable_docker_control	Agent 的 Docker 容器监控和控制能力。
input_drivers	Web UI 输入控制驱动，例如 TwistInputDriver、JoyInputDriver。

修改 ~/phntm_bridge.yaml 后先保存；Bridge Client 容器的启动和必要的重启放到第 4.3 节处理。

3.6 编写 Compose 服务

官方 README 建议把 Bridge Client 和 Agent 放在同一个 Docker Compose service 中运行。下面示例按 Humble 和本文的 ROS_DOMAIN_ID=22 整理：

services:

  phntm_bridge:
    # 这里使用本地编译的 image
    # image: ghcr.io/phantomcybernetics/phntm_bridge_client:main-jazzy
    image: phntm/bridge:humble
    container_name: phntm-bridge
    hostname: phntm-bridge.local
    restart: unless-stopped
    privileged: true
    network_mode: host
    ipc: host
    environment:
     - RMW_IMPLEMENTATION=rmw_cyclonedds_cpp
     - ROS_DOMAIN_ID=22
    volumes:
      - /home/jay/phntm_bridge.yaml:/ros2_ws/phntm_bridge_params.yaml:ro
      - /home/jay/phntm_bridge.yaml:/ros2_ws/phntm_agent_params.yaml:ro
      - /var/run:/host_run
      - /tmp:/tmp
    #devices:
    #  - /dev:/dev
    # logging:
    #   driver: local
    command:
      ros2 launch phntm_bridge client_agent_launch.py

把 /home/jay 改成你的实际用户目录。这里刻意使用绝对路径挂载参数文件，因为之前调试时遇到过 ~/phntm_bridge.yaml 在 sudo docker compose 下被解析错、Docker 自动创建同名目录，最终导致 ROS 报 Parameter file path is not a file / Is a directory。

4. 实验

环境设置完成后，再开始运行实验。实验顺序是：启动 Nav2/Gazebo，确认 ROS graph 和 TF，启动 Bridge Client，然后在浏览器里观察 Nav2 系统。

4.1 启动 Nav2 TurtleBot3 Gazebo

打开第一个终端，启动 Nav2/Gazebo：

source /opt/ros/humble/setup.bash

export RMW_IMPLEMENTATION=rmw_cyclonedds_cpp
export ROS_DOMAIN_ID=22
export TURTLEBOT3_MODEL=waffle

ros2 launch nav2_bringup tb3_simulation_launch.py \
  use_rviz:=True \
  headless:=False

这个 launch 会启动：

• TurtleBot3 Waffle Gazebo 仿真。
• Nav2 getting started demo，包括 map server、AMCL、planner、controller、behavior server、BT navigator、waypoint follower、velocity smoother 等节点。
• nav2_lifecycle_manager，负责把 Nav2 受管节点带到 active 状态。
• robot_state_publisher 和 Gazebo 相关节点，用于发布机器人模型、TF、仿真时钟、里程计和激光数据。

启动后设置初始位姿。Nav2 需要 map -> odom -> base_link 这条 TF 链，AMCL 收到初始位姿后才会稳定发布 map -> odom。

4.2 启动 Phantom Bridge 并打开 Web UI

如果你已经把当前用户加入 docker 组并重新登录，可以不使用 sudo：

docker compose up phntm_bridge

如果首次运行时 Bridge Client 因为安装 extra_packages 后退出，重新执行一次：

docker compose up phntm_bridge

注册生成的 ~/phntm_bridge.yaml 顶部会包含机器人的 Web UI 地址，格式类似：

https://bridge.phntm.io/%YOUR_ID_ROBOT%

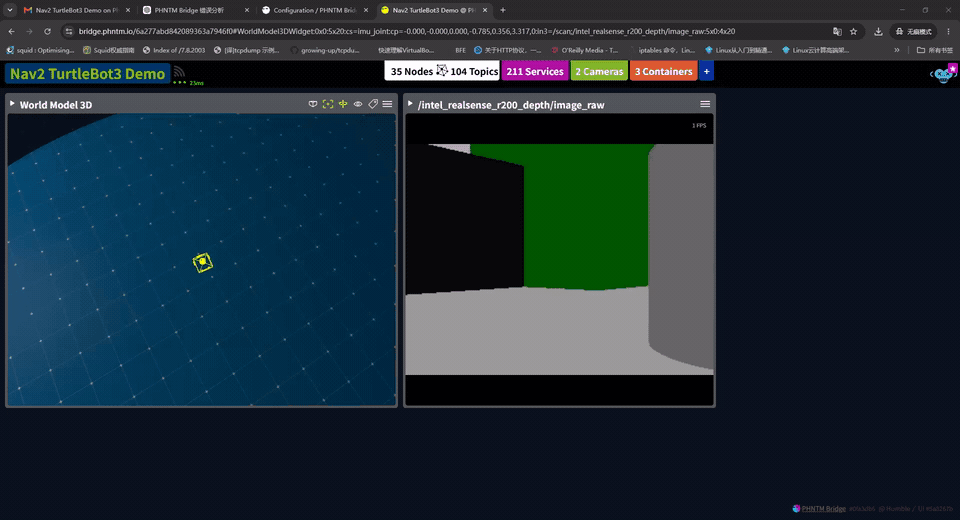

浏览器打开这个地址后，应该能看到 Phantom Bridge UI 连接到本文启动的 Nav2/Gazebo 系统。

4.4 在 Web UI 中验证

打开 Web UI 后，可以按下面顺序验证。

Graph View：确认 Nav2 系统被发现

在 Nodes & Topics 菜单中打开 Graph View。左边应能看到 Nav2、Gazebo、robot_state_publisher 等节点，右边能看到 /tf、/scan、/odom、/map、costmap、planner/controller 相关 topic。Graph View 的价值是快速确认两个问题：

• Bridge Client 是否和 Nav2 处在同一个 ROS graph 中。
• topic 的 publisher/subscriber 和 QoS 是否存在明显 mismatch。

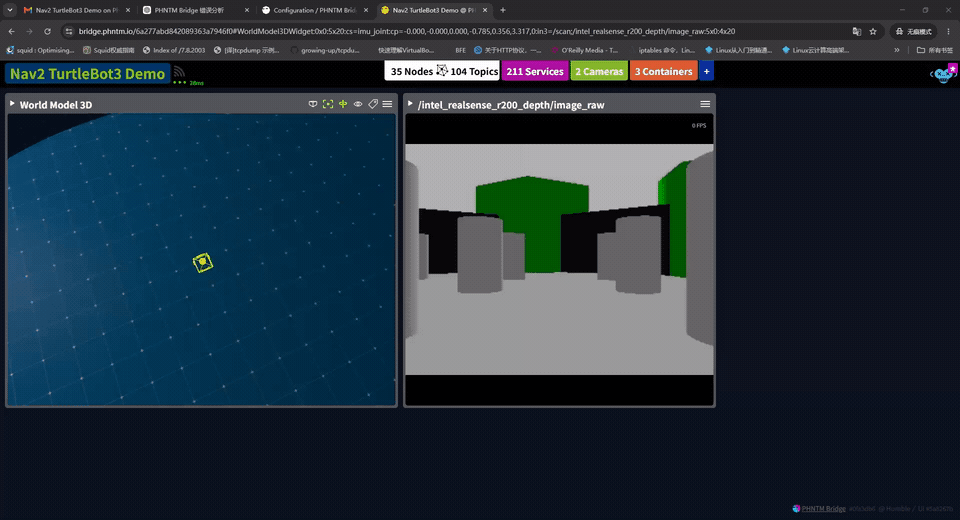

World Model 3D：看机器人模型和激光

官方内置的 World Model 3D widget 会读取 /robot_description，再根据 /tf_static 和 /tf 更新机器人姿态。它还支持 LaserScan overlay，可以把 /scan 映射到机器人模型对应 frame 上。

Nav2 service：观察和调用

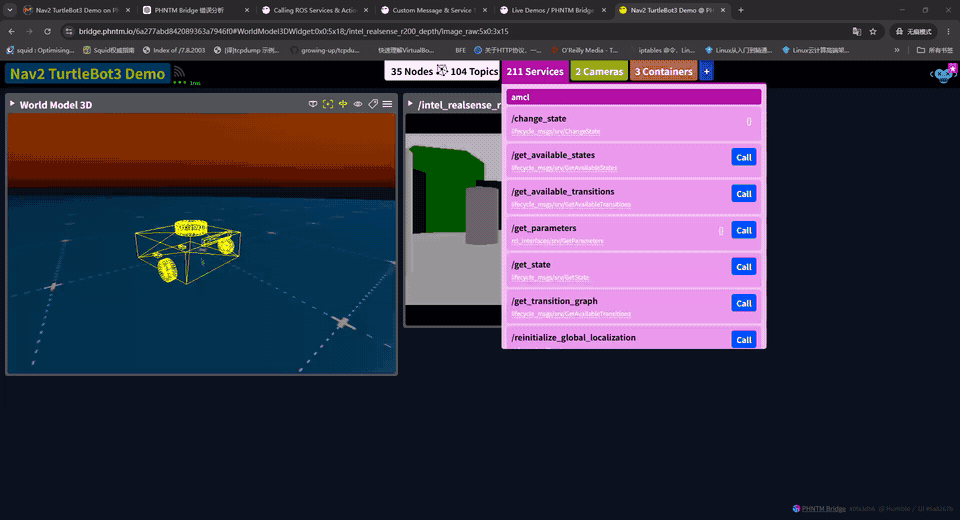

在 Services 菜单中可以看到自动发现的 ROS service 和 action。Phantom Bridge 支持给复杂 service/action 定义 JSON payload，并保存成按钮。

对 Nav2 demo，可以关注：

• /navigate_to_pose
• /navigate_through_poses
• /follow_waypoints
• lifecycle manager 相关 service


Runtime Parameters：看 Nav2 参数

Graph View 中节点名旁边的参数图标可以打开 Runtime Parameter Inspector。对 Nav2 来说，这适合观察 planner、controller、costmap、bt_navigator、waypoint_follower 等节点的运行时参数。

这比在远程终端里反复运行 ros2 param list/get 更直接，尤其适合演示"远程调试和 observability"这一类能力。

5. 工具对比

Phantom Bridge 和几类已有工具有关系，但关注点不同。

工具/工作	重点	和 Phantom Bridge 的关系
RViz	本地 ROS 可视化和调试	Phantom Bridge 在远程浏览器场景下补充/部分替代 RViz，但不等于完整替代 RViz 插件生态。
rosbridge / Robot Web Tools	WebSocket/JSON，把 ROS 带进浏览器	Phantom Bridge 继承"ROS to Web"的方向，但用 WebRTC/H.264/Socket.io 做更低延迟和媒体友好的方案。
Foxglove Bridge	高性能 WebSocket 数据观察链路	更偏数据可视化和 observability；Phantom Bridge 更强调遥操作、视频和运维一体化。

6. 编译问题备忘

本仓库前面验证 phntm_bridge_client 时遇到过一个接口漂移问题，可以作为从源码构建时的排查线索。

Dockerfile 会拉最新的 phntm_interfaces main，但最新接口仓库已经把旧的：

phntm_interfaces/srv/FileRequest

删掉了，改成新的 message 接口：

phntm_interfaces/msg/FileExtractionRequest
phntm_interfaces/msg/FileExtractionResult

而当时 phntm_bridge_client main 代码还在 include 旧头文件：

#include "phntm_interfaces/srv/file_request.hpp"

所以编译时会报：

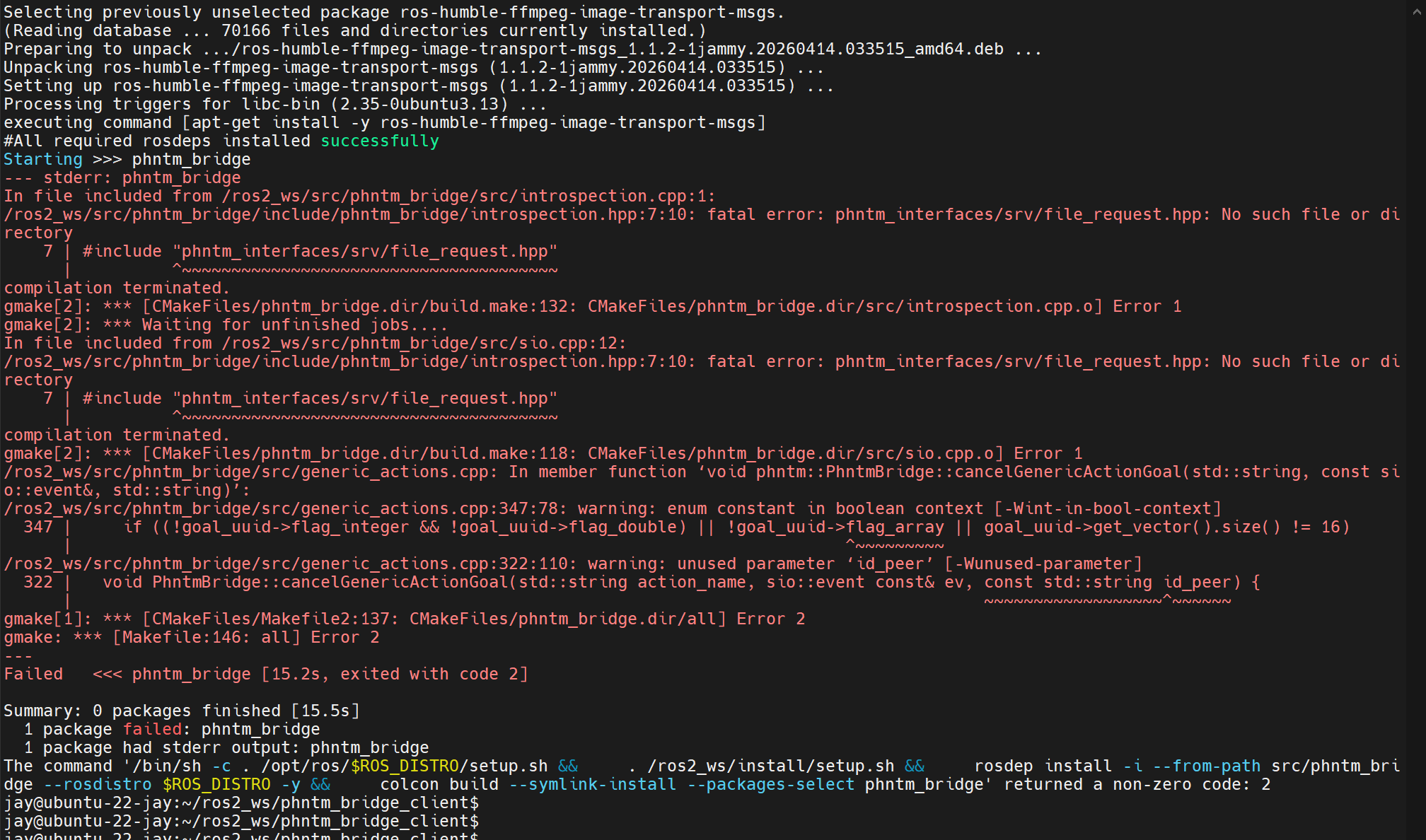

fatal error: phntm_interfaces/srv/file_request.hpp: No such file or directory

当时的解决方法是直接用 dev 分支构建：

git fetch origin dev
git checkout dev

ROS_DISTRO=humble
docker build -f Dockerfile -t phntm/bridge:$ROS_DISTRO --build-arg ROS_DISTRO=$ROS_DISTRO .

如果之后再次复现，应优先检查 phntm_bridge_client、phntm_interfaces、phntm_agent 三个仓库的接口版本是否匹配，而不是只看最后的编译错误。若只是按本文教程体验 Nav2 可视化，优先使用官方预构建镜像会更省事。
