引言
手机液晶显示屏集成化电路中，液晶材料的相变特性与电路通断状态存在紧密关联，集成电路内部短路失效会破坏液晶正常相变环境，引发显示异常。此类短路故障具有隐蔽性强、定位难度大的特点，传统检测手段难以精准锁定失效位置。基于液晶相变特性的定位技术，可通过捕捉相变异常信号实现短路失效的精准定位，结合激光修复技术的非接触性、高精准度优势，成为解决此类故障的有效方案。本文重点阐述基于液晶相变的集成电路内部短路失效定位方法及液晶线路激光修复原理，为相关故障诊断与修复提供技术参考。
基于手机液晶相变的集成电路内部短路失效定位方法
手机液晶材料具有温度敏感型相变特性，正常工作状态下呈有序取向的液晶相，当集成电路内部发生短路时，故障点因电流过载产生局部焦耳热，导致周边液晶材料温度升高并发生相变（如从液晶相转变为各向同性的液态），破坏原有光传输特性，表现为特定区域的显示异常。基于这一特性，短路失效定位可通过"相变信号捕捉-异常区域锁定-精准定位验证"三步实现，核心技术分为液晶相变光学检测与热成像辅助定位两类。
液晶相变光学检测技术是定位核心，其原理是利用偏振光与液晶相变的相互作用捕捉异常信号。通过高分辨率偏振显微镜搭建检测系统，向液晶显示屏施加标准工作电压，正常区域液晶分子有序取向，偏振光
光学检测技术依托高分辨率成像与图像处理实现故障识别。采用分辨率0.1μm的工业显微镜结合荧光染色技术，可使线路绝缘层破损处或异物呈现特异性荧光，精准识别短路桥接物；对于开路故障，通过相位衬度成像技术增强线路边缘对比度，可清晰呈现线路断裂痕迹。光学检测无需接触线路，可避免二次损伤，常作为电学检测的前置筛选手段。
液晶线路激光修复原理
激光修复技术基于光与材料的相互作用，通过精准调控激光参数，实现对开路、短路故障的针对性修复，核心分为"清除型修复"（针对短路）与"连接型修复"（针对开路）两类，均遵循光热效应调控原理。
短路故障修复采用激光汽化清除原理：选用与线路导电材料（ITO、铝）吸收光谱匹配的激光（如1064nm红外激光），将能量密度精准提升至材料汽化阈值（铝材料需5×10^7W/cm²），使短路桥接处的导电材料瞬间汽化，切断异常导电通路。为避免损伤玻璃基板，需控制激光脉宽在10-20ns、频率8-12kHz，将热影响区限制在5μm以内，同时配合氮气吹扫清除汽化残渣，防止二次污染。
开路故障修复采用激光诱导连接原理：对于线路断裂处，选用低能量密度激光（能量密度为汽化阈值的1/3-1/2），通过光热效应使断裂两端的导电材料轻微熔化，形成冶金结合；若断裂间隙较大，可预先沉积纳米导电粉末，再通过激光烧结使粉末与线路本体融合，实现线路导通。修复ITO线路开路时，优先选用532nm绿光激光，其光子能量与ITO电子跃迁能级匹配，可提升能量吸收效率，确保修复后线路电阻波动≤5%。
显示面板激光修复设备：精密修复解决方案

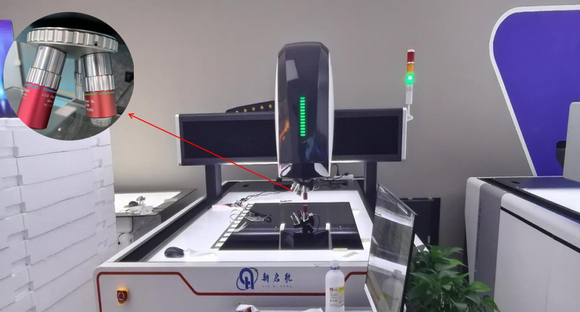

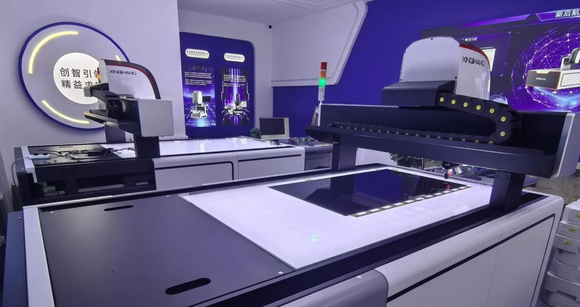

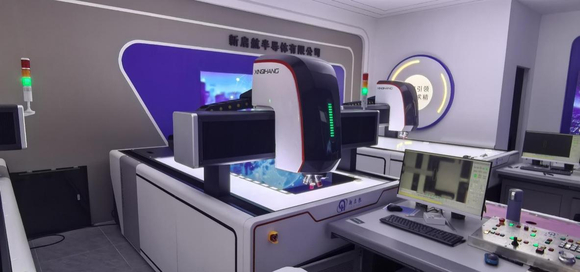

新启航水冷激光修复设备搭载NW激光器，整合精密光学系统、镭射加工/观测专用显微镜及光学物镜，构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式，搭配大理石精密光学基础载物平台，以卓越的稳定性和操控性，实现对工件特定材质层短路缺陷的精准修补，展现出强大且专业的镭射修复能力。
一、多元适配的应用场景
本设备专为TFT-LCD系列液晶面板修复设计，可覆盖15.6寸至120寸全尺寸范围，精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点，还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷，都能通过先进的镭射修复技术快速处理，为液晶面板品质提升提供可靠保障。
二、智能协同的先进控制系统
设备采用前沿多线程技术、COM技术，深度融合运动算法与图像视觉算法，实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力，可快速、准确锁定产品缺陷点。此外，设备提供全自动四孔鼻轮调焦功能，并支持选配四孔电动鼻轮，满足多样化使用需求。同时，简洁直观的操作界面设计，大幅降低操作人员的学习成本与使用门槛。
三、灵活高效的高兼容性软件系统
针对不同型号激光控制器通讯协议的差异，本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件，操作人员仅需通过简单的软件选项，即可激活当前使用的激光器。这种设计使激光器对操作者完全透明，让操作人员专注于工艺与功能实现，无需关注激光器具体型号差异，显著提升工作效率与便捷性。
