背景
在工业自动化高速抓取场景中，视觉引导配合并联机械手的方案可实现高频次、高精度的取放作业。CD视觉系统负责实时定位来料位置，并联机械手（蜘蛛手）根据视觉坐标执行抓取动作，收板精度可达±1mm，产速可达60 Pcs/min。高速场景下，视觉定位速度、机械手运动控制及两者时序配合，共同决定最终抓取精度。本文基于行业通用技术实践，分析视觉引导与并联机械手协同控制的关键技术点。

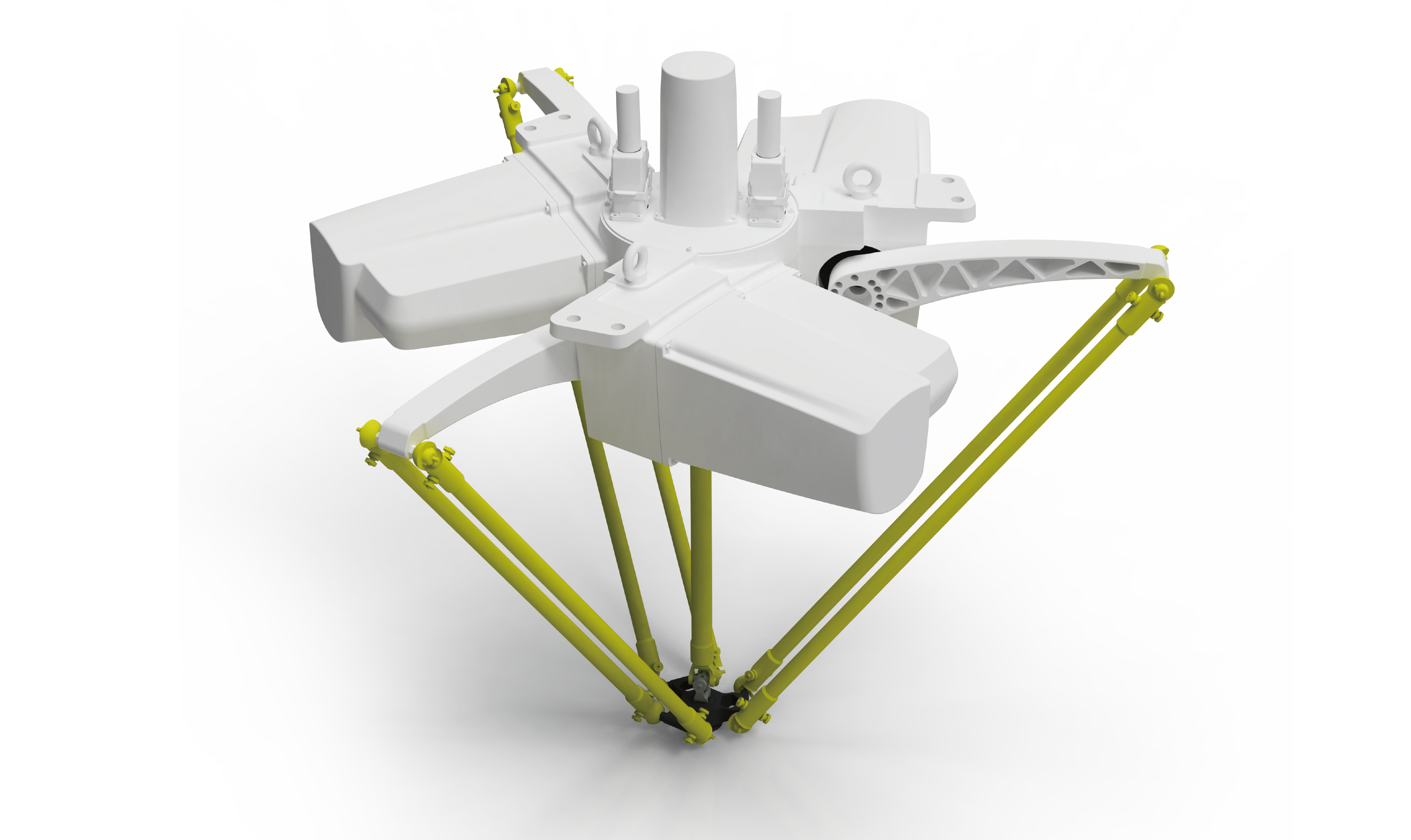

KPEA 蜘蛛机械手
系统组成
高速抓取系统通常由CD视觉模块、并联机械手、吸盘组及双工位载具组成。CD视觉系统实时捕捉来料工件位置，将坐标数据传输至机械手控制器；并联机械手根据坐标指令执行高速抓取，将工件放置于载具。吸盘组负责工件吸附与释放，负压监测防止高速移栽中掉料。
CD视觉定位流程
CD视觉系统对每个来料工件执行以下定位流程：图像采集→边缘提取→位置坐标计算→坐标传输。
图像采集阶段，相机以固定帧率拍摄来料区域实时画面。边缘提取算法识别工件轮廓，排除背景干扰。位置坐标计算阶段，视觉系统将工件在图像坐标系中的位置转换为机械手坐标系下的空间坐标，通过手眼标定矩阵完成坐标映射。坐标数据通过高速总线传输至机械手控制器。
并联机械手运动控制特点
并联机械手（蜘蛛手）通过三个主动臂连接动平台。与串联机械手相比，并联结构的优势在于末端惯量小、加速度高，适合高频次、短行程的取放动作。
在高速抓取场景中，机械手从待机点加速至取料位、抓取后减速至放料位，单个动作周期时间极短。运动控制需解决末端轨迹优化和加减速曲线设计两个关键问题。末端轨迹通常采用门型或弧形路径，在避开障碍物的前提下尽可能缩短运动距离。加减速曲线选用平滑过渡方式，减少加速度突变引起的机械冲击和末端抖动。
视觉引导与机械手的时序配合
视觉定位与机械手抓取的时序配合是高速收料的核心控制逻辑。当工件进入视觉识别区域时，视觉系统开始采集图像并计算坐标；坐标数据需在机械手完成上一次抓取后、下一次抓取开始前送达控制器，机械手据此调整取料位姿。
时序配合的关键在于视觉处理时间与机械手运动周期的匹配。若视觉处理时间过长，机械手需在待机点等待坐标数据；若机械手运动周期过长，视觉系统需降低帧率。实际系统中需确保视觉处理速度匹配机械手的节拍要求。
吸盘组与工件兼容性
吸盘组需适应不同外形的工件。面对异形、镂空等非标准轮廓的工件，吸盘组通过调整吸附点布局和负压值保持有效吸附面积。负压监测功能实时检测真空度，当吸附力不足时触发补压或报警，防止工件在高速移栽中脱落。
隔纸功能的实现方式
部分高速收料设备可集成隔纸功能模块。开启隔纸功能时，每收一件工件自动铺垫隔纸一张，工件之间无接触堆叠，产速适度降低。关闭隔纸时恢复标准高速模式。同一台设备两种模式，按需切换。
总结
高速抓取场景的精度保障，依赖于CD视觉系统的快速准确定位、并联机械手的高速平稳运动控制，以及视觉引导与机械手动作的精确时序配合。吸盘组的自适应吸附解决了异形工件的兼容问题，负压监测保障了高速移栽中的工件安全。可选隔纸功能为高表面要求工件提供无接触堆叠方案。
