基于CNN卷积神经网络的数据预测matlab仿真,对比BP,RBF,LSTM

目录

1.前言

2.算法测试效果图预览

3.算法运行软件版本

4.部分核心程序

5.算法理论概述

[5.1 卷积层特征提取](#5.1 卷积层特征提取)

[5.2 池化层下采样](#5.2 池化层下采样)

[5.3 全连接层特征融合](#5.3 全连接层特征融合)

[5.4 损失计算与参数优化](#5.4 损失计算与参数优化)

[5.5 模型验证与预测输出](#5.5 模型验证与预测输出)

6.算法完整程序工程

---

1.前言

CNN是专为处理网格结构数据设计的深度学习模型，核心通过局部感受野、权值共享、池化下采样三大机制提取数据的空间或时序特征，再通过全连接层完成预测拟合。在数据预测任务中，CNN将输入数据（如时序序列）视作结构化网格，利用卷积核滑动提取局部特征模式，池化层压缩冗余信息，最后通过非线性映射输出预测值，适用于存在局部相关性、多特征耦合的预测场景，如负荷、流量、传感器时序数据预测。

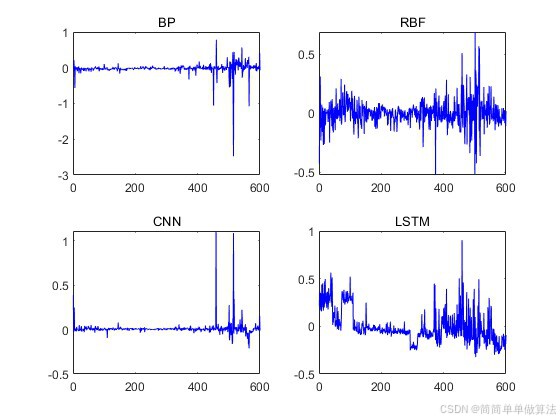

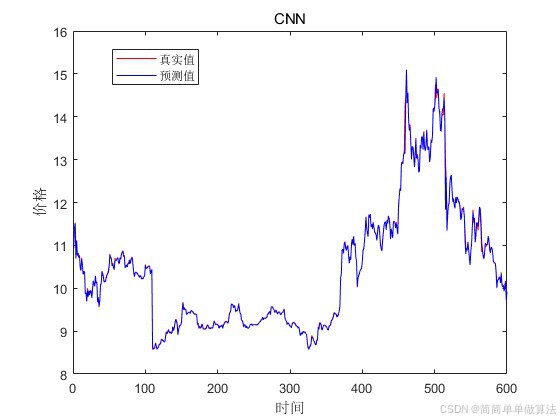

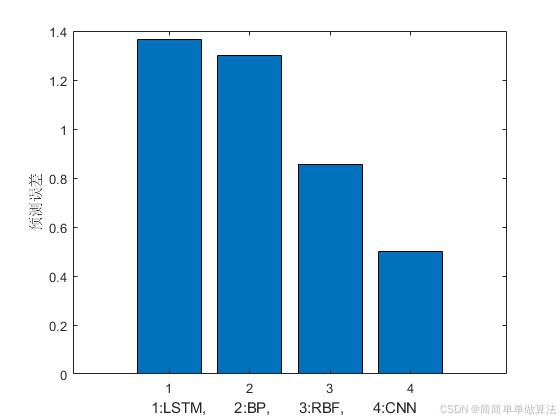

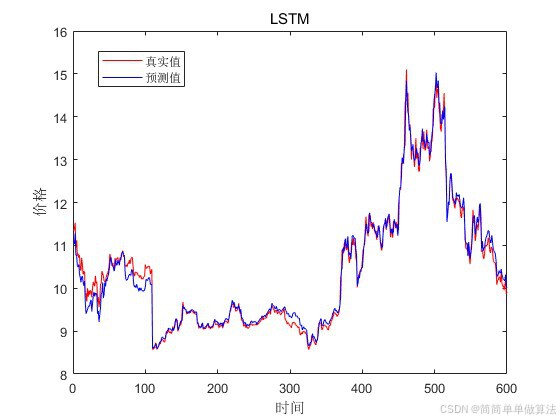

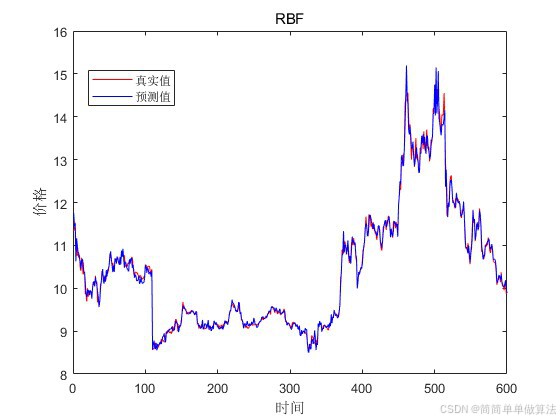

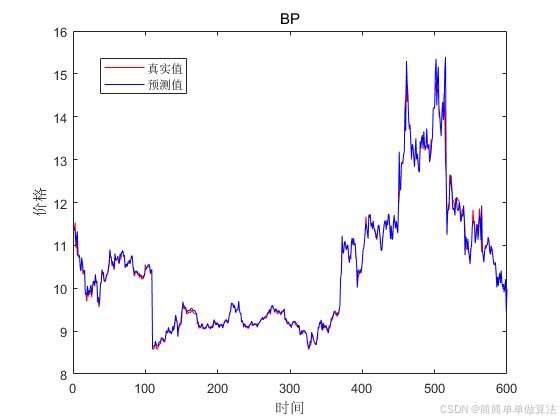

2.算法测试效果图预览

3.算法运行软件版本

matlab2024b

4.部分核心程序

cnn     = cnntrain(cnn, train_x,train_y,Ptrain,Ttrain);

[Tpre]  = cnntest(cnn,P');


figure;
plot(max(Price_now)*T,'r');
hold on
plot(max(Price_now)*Tpre,'b');


%误差
error = 100*(abs((Tpre(1:Len)-T(1:Len)')./Tpre(1:Len)));
max(error)
%准确率
100-max(error)

%误差
error = 100*(abs((Tpre(1+Len:end)-T(1+Len:end)')./Tpre(1+Len:end)));
max(error)
%准确率
100-max(error)

save model_CNN.mat cnn error Price_now T Tpre
04_009m

5.算法理论概述

本算法是通过多层特征提取，自动学习数据内在规律，避免人工特征工程，依靠梯度下降优化网络参数，最小化预测值与真实值的误差。

5.1 卷积层特征提取

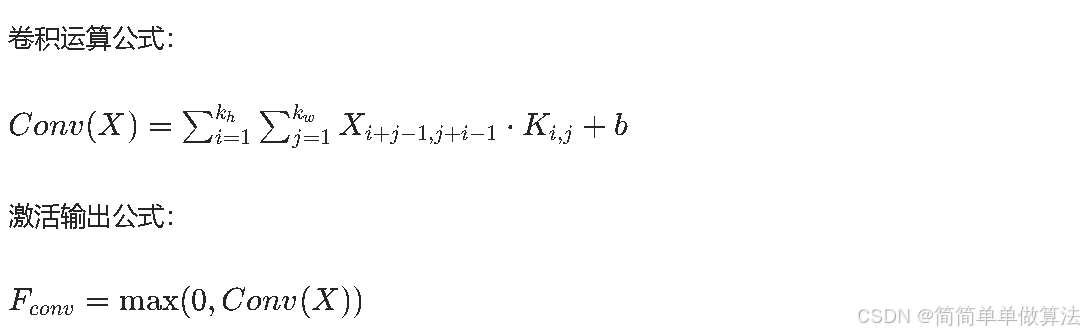

卷积层使用卷积核在输入特征图上滑动，执行卷积运算，提取局部特征并引入非线性激活。设输入特征图为X，卷积核为K∈Rkh​×kw​，偏置为b，激活函数常用ReLU。

权值共享使同一卷积核在全局提取相同特征，大幅减少参数数量，局部感受野则保证只关注局部数据关联。

5.2 池化层下采样

池化层对卷积输出特征进行降维，保留关键特征，常用最大池化，取局部区域最大值。设池化窗口为s×s，输入特征块为P。最大池化公式：

该操作压缩特征维度，降低计算量，同时增强特征鲁棒性。

5.3 全连接层特征融合

将池化后的特征展平为一维向量，通过全连接层映射至预测输出，实现特征融合与非线性拟合。设展平特征为Fflat​，全连接权重为Wfc​，偏置为bfc​。全连接输出公式：

回归预测时输出层不使用激活函数，直接输出预测值。

5.4 损失计算与参数优化

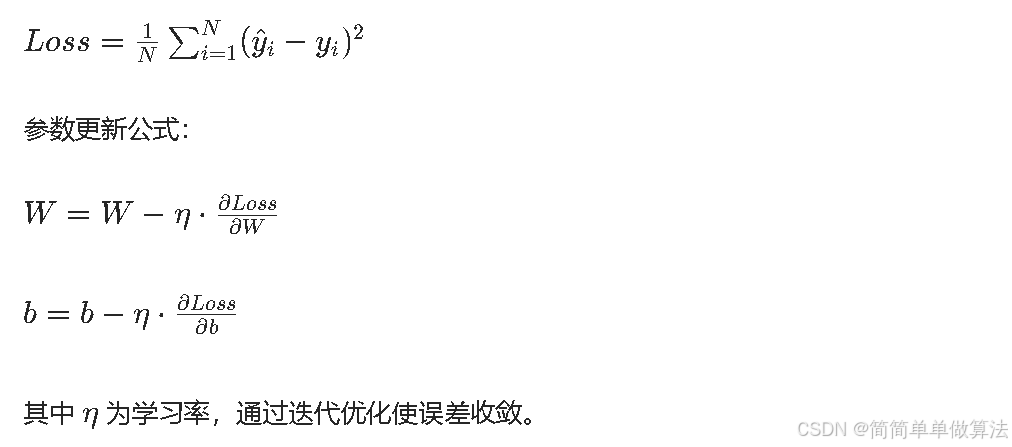

采用均方误差MSE作为损失函数，衡量预测误差，通过反向传播与梯度下降更新权重。损失函数公式：

5.5 模型验证与预测输出

用测试集评估模型精度，完成训练后输入新数据，经前向传播输出最终预测结果。

CNN优势在于自动提取局部时序特征，权值共享降低复杂度，对结构化网格数据预测效率高；BP结构简单但拟合能力弱；RBF收敛快但特征学习能力有限；LSTM擅长长时序依赖建模，但计算开销大。CNN更适合多特征耦合、存在局部模式的数据预测，LSTM侧重连续时序依赖，BP与RBF多用于简单拟合场景。
