一、项目应用背景
某光伏组件制造企业，其层压、串焊生产线采用罗克韦尔PLC 作为核心控制单元，该PLC基于EtherNet/IP 协议构建高速工业以太网 ，负责生产线全流程的逻辑控制、参数调节与状态监控。现场层压机、串焊机配套的12台变频调速电机，均采用RS232协议变频器（型号：西门子MM440），用于调节电机转速，实现光伏组件生产的精准调速与能耗控制。
由于罗克韦尔PLC原生支持EtherNet/IP协议，而现场变频器仅支持RS232串行通讯，两者存在协议与接口双重不兼容问题，无法直接实现数据互通与指令联动。传统方案采用串口扩展模块直接连接PLC与变频器，但RS232通讯距离短（最大传输距离仅15米）、抗干扰能力弱，车间内大功率设备、高频信号的干扰易导致通讯中断、数据丢包，频繁引发电机调速异常，影响光伏组件生产精度。同时，串口扩展模块仅支持单设备连接，12台变频器需配置12个扩展模块，不仅占用大量PLC接口资源，还导致布线杂乱、维护难度大，后期新增变频器时需重新布线、修改PLC程序，扩容成本高。为彻底解决通讯壁垒、提升系统稳定性与扩容灵活性，项目采用EtherNet/IP转RS232协议转换网关，构建稳定、高效的跨协议通讯系统，实现PLC对RS232变频器的集中管控。
二、系统架构与数据交互模式

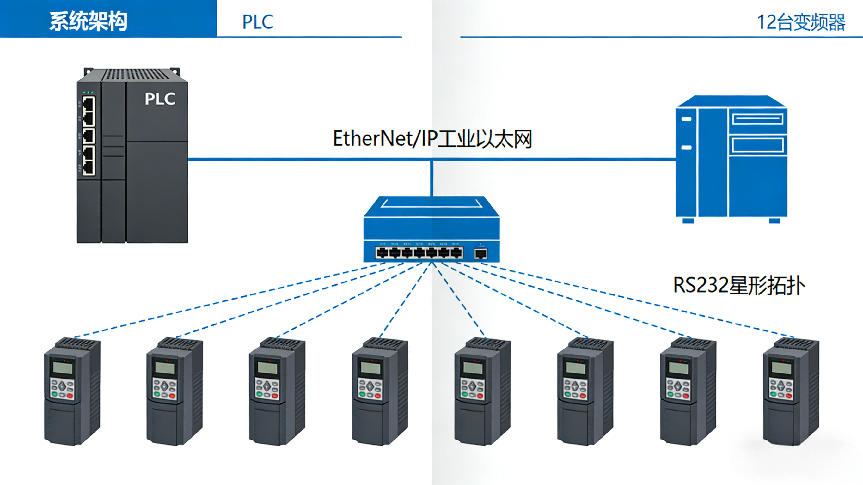

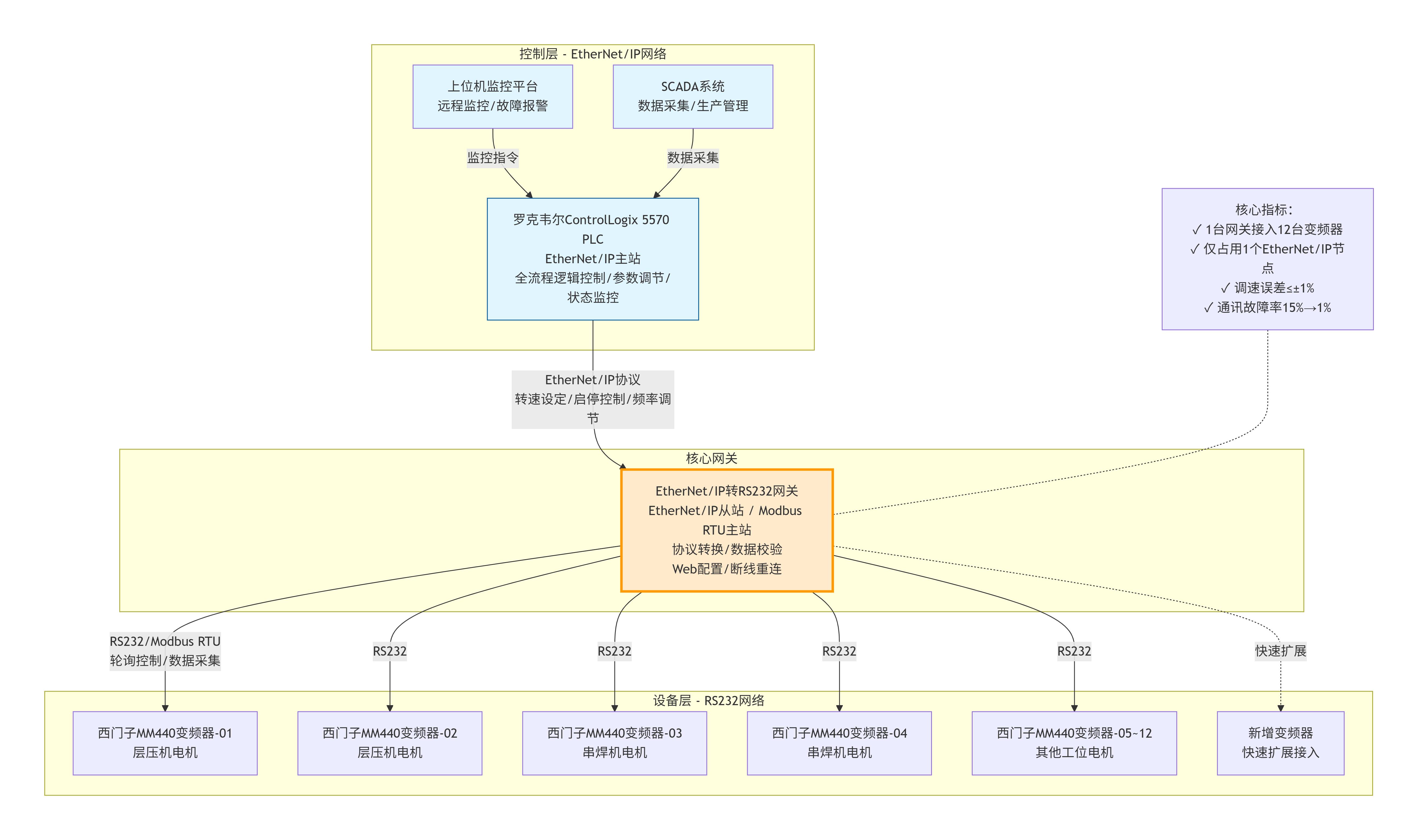

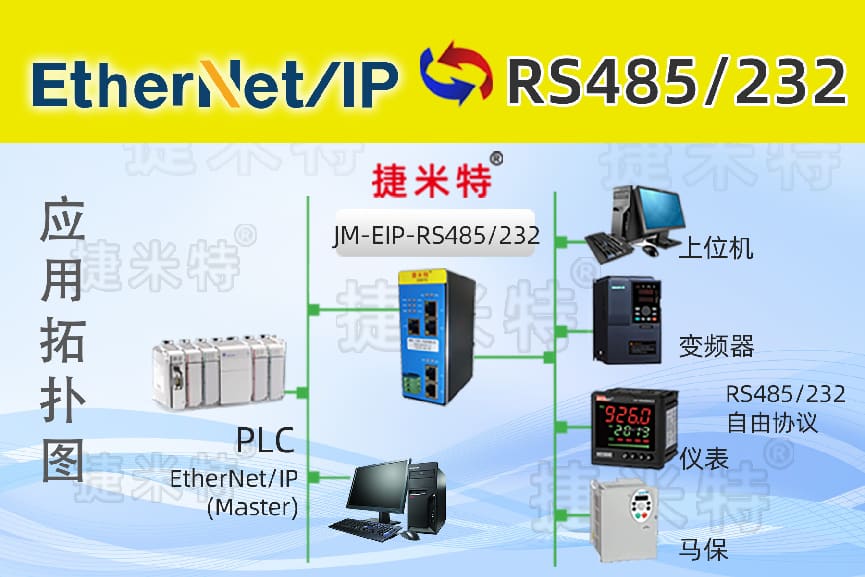

本系统采用"EtherNet/IP集中管控 + 网关协议转换 + RS232分布式控制 "的架构，协议转换网关承担核心的协议解析、数据中转与设备管理功能，完美破解PLC与变频器的通讯难题。

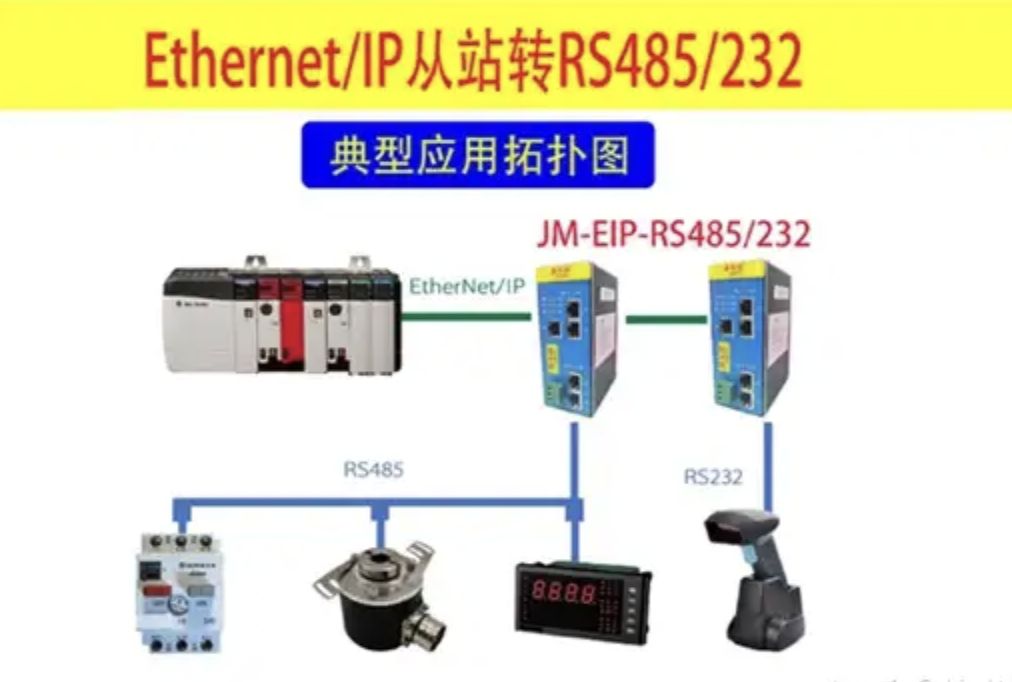

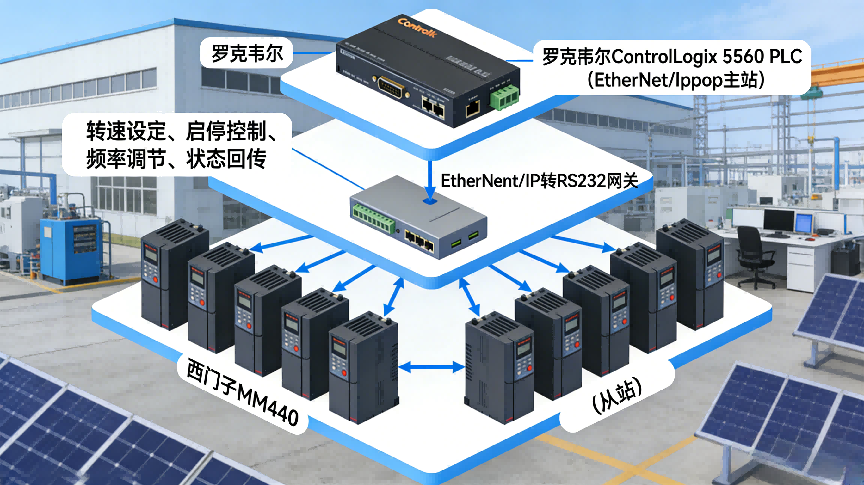

网关一端以EtherNet/IP从站身份接入罗克韦尔PLC的工业以太网，仅占用1个EtherNet/IP节点资源，即可接收PLC下发的转速设定、启停控制、频率调节等指令；另一端通过RS232接口，采用星形拓扑结构连接12台RS232变频器，以Modbus RTU（RS232）主站身份，对所有变频器进行统一轮询与数据采集。网关支持双向透明传输，可自动完成EtherNet/IP协议 与RS232串口协议的翻译、CRC16数据校验与快速转发，无需修改罗克韦尔PLC的核心控制程序，也无需对变频器进行参数改造，大幅简化系统集成难度。
针对光伏车间高频干扰、多设备并发通讯的特点，网关采用工业级抗干扰设计，支持波特率自适应（9600-115200bps），配合数据缓存、断线重连机制，有效抵御车间电磁干扰，降低通讯丢包率与延迟，确保指令传输精准、数据采集实时，满足光伏组件生产对电机调速精度（误差≤±1%）的严苛要求，保障生产线24小时连续稳定运行。同时，网关支持Web网页配置，可快速设置通讯参数、设备地址映射，便于现场调试与后期维护。
三、系统运行与现场应用
系统投入运行后，罗克韦尔PLC 根据光伏组件生产工艺需求，自动下发转速控制指令，通过网关模块精准转发至对应RS232变频器，调节层压机、串焊机电机的运行转速------串焊工序需高速运转（1500r/min）以提升效率，层压工序需低速平稳运行（500r/min）以保证组件贴合精度，实现不同工序的柔性调速。
变频器实时采集电机转速、运行电流、电压、故障状态等关键数据，经网关转换为EtherNet/IP格式，回传至PLC与上位机监控平台。管理人员可通过上位机远程监控每台变频器的运行参数，实时掌握电机运行状态，当变频器出现过载、过流、通讯故障等异常时，系统自动报警并推送故障信息，便于工作人员快速排查处理，减少非计划停机时间。
整套系统布线简洁，仅需通过网关实现PLC与所有变频器的连接，大幅减少了串口线缆的使用，降低了布线与维护成本。后期新增变频器时，无需修改PLC程序、无需额外增加接口模块，仅需将新增变频器接入网关的RS232接口，在网关配置界面添加设备地址与参数，即可快速完成接入，适配光伏组件产能扩展需求。
四、项目核心应用价值
-
打破协议壁垒，实现无缝通讯：有效解决EtherNet/IP罗克韦尔PLC 与RS232变频器的协议、接口双重不兼容问题，实现指令与数据的双向透明传输，保障电机调速精准、运行稳定，提升光伏组件生产精度与效率。
-
提升通讯稳定性，降低故障风险：网关的工业级抗干扰设计与数据校验机制，抵御车间电磁干扰，减少通讯丢包、中断问题，将变频器通讯故障率从原来的15%降至1%以下，保障生产线连续运行。
-
节约资源，简化运维：1台网关即可实现12台RS232变频器的统一接入，仅占用1个PLC节点资源，相比传统单设备单模块方案，大幅节约PLC接口资源与硬件投入；Web配置界面简洁直观，故障定位、参数调整便捷，降低运维难度与成本。
-
扩容灵活，适配产能增长：新增变频器无需修改PLC程序、无需重新布线，仅需简单配置网关参数即可完成接入，快速适配光伏组件产能扩展需求，缩短扩容调试周期，降低扩容成本。
