在之前的章节中，我们系统性地构建了蓝牙通信的知识体系：
- 我们了解了设备如何通过广播与扫描（GAP）发现彼此并建立连接。
- 我们深入探讨了如何通过配对与绑定（SMP）建立安全的通信管道。
- 我们详细剖析了应用数据如何通过GATT/ATT这套"通用语言"进行组织和访问。
至此，一个核心问题自然浮现：当一句"读取心率"的ATT指令，或一个数百KB的固件升级包，需要在这条安全、逻辑化的链路上传输时，它们是如何被拆分、打包、调度，并确保高效、可靠、有序地送达的？
L2CAP ，正是负责这项关键任务的协议层。如果说ATT/GATT是定义"货物清单"的商务部门，那么L2CAP就是整个蓝牙协议栈的核心物流调度中心。它不关心"货物"的具体内容，但确保所有数据都能在复杂的网络环境中被精准、高效地配送。
一、 L2CAP 的核心框架
理解L2CAP，关键在于掌握其"分流"逻辑。它将所有数据分为两大类：管理内部运作的"调度指令" 和 承载上层业务的"应用货物"，并通过一个精妙的"地址标签"系统将它们送往不同的处理流水线。如下图1-1所示，一张图看懂"调度规则"。

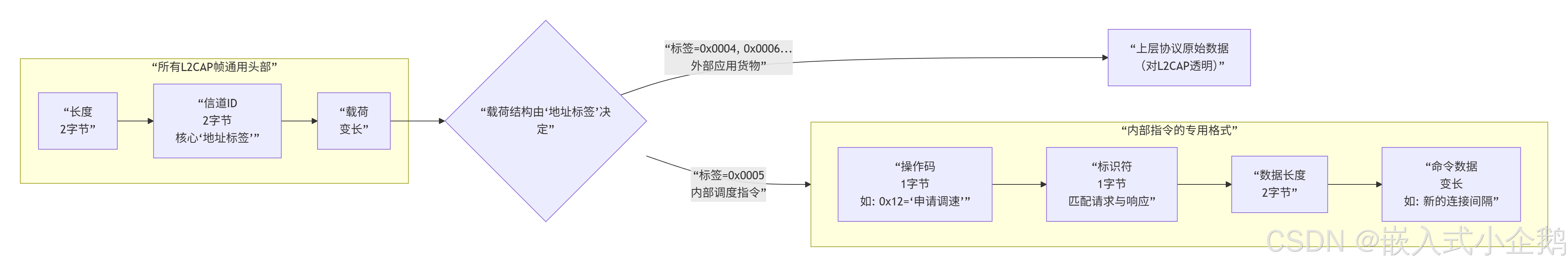

图1-1 L2CAP核心分流规则：信道决定一切
这张图揭示了L2CAP的黄金法则：
- 统一入口：所有数据都使用相同的"快递单"（长度+信道ID）。
- 标签分拣 ：信道ID 是核心分拣依据。看到这个标签，L2CAP就知道该用哪套流程处理。
- 差异化处理 ：
- 如果标签是
0x0005，则包裹内是精细的"调度指令"，需按固定格式解析执行。 - 如果标签是
0x0004/ 0x0006等，则包裹内是"用户货物"，L2CAP直接转运，不关心内容。
- 如果标签是
下面，我们就分别深入这两个核心流程。
二、 信令信道
内部调度指令：信令信道 是L2CAP的"内部指挥所"，固定使用信道ID 0x0005。所有管理和控制其他数据通道的命令都在此交换。
2.1. 关键指令实例：连接参数更新流程
这是最能体现L2CAP"智能调度"能力的场景。当你的智能手表希望从高功耗的"运动模式"（短连接间隔）切换到省电的"待机模式"（长连接间隔）时，会触发以下信令对话：
外设发起请求 ：手表（外设）向手机（中心设备）发送一个 **Connection Parameter Update Request** 信令。如下图2-1所示

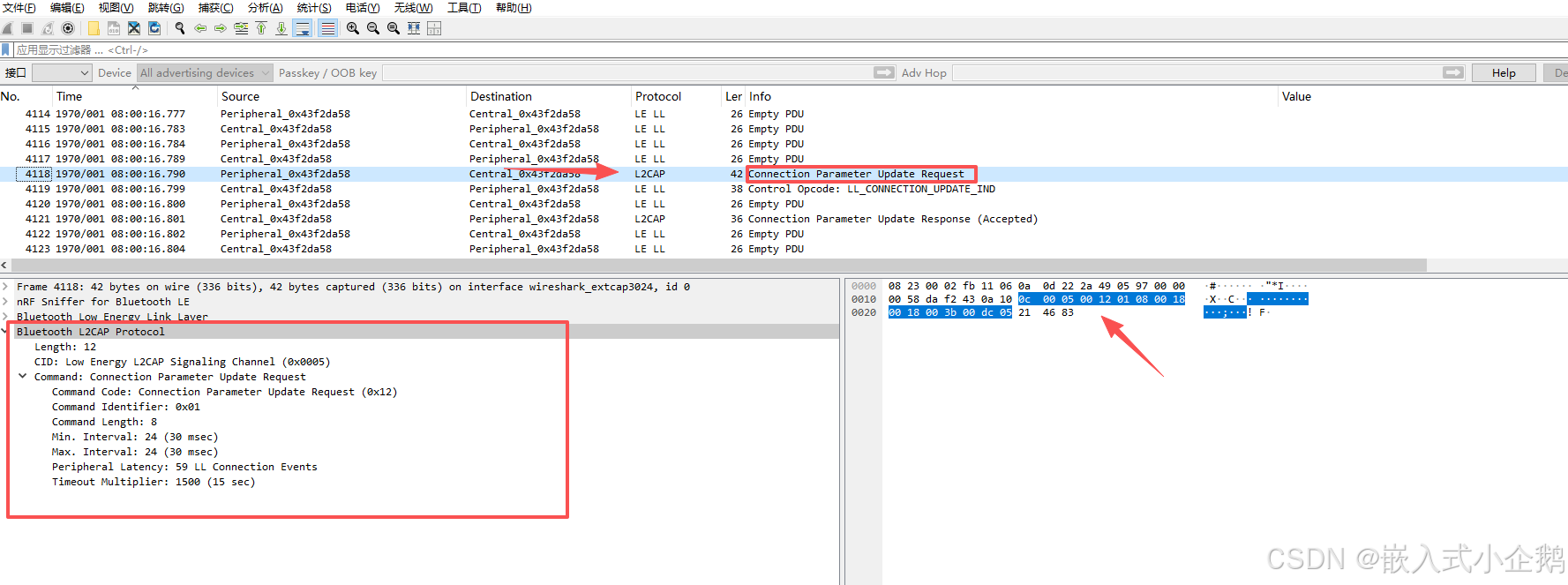

图2-1 Connection Parameter Update Request
- 操作码 ：
0x12，代表"申请修改连接参数"。- 标识符 ：例如
0x01，作为本次申请的会话ID。- 命令数据 ：包含希望修改成的参数值，如
[最小间隔， 最大间隔， 从机延迟， 监督超时]。
中心设备回复 ：手机收到后，评估请求（如是否在自己的可接受范围内），然后回复一个 **Connection Parameter Update Response** 信令。

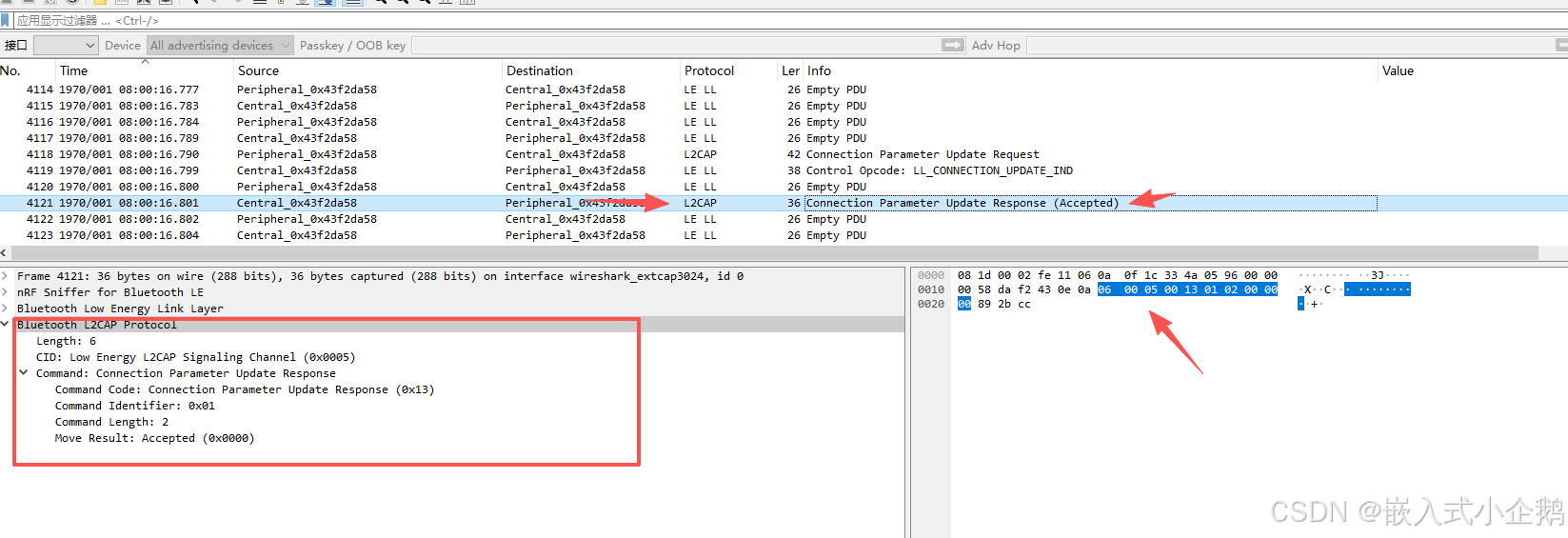

图2-2 Connection Parameter Update Response
- 操作码 ：
0x13，代表"对参数申请的回复"。- 标识符 ：必须同样是
0x01，以确保请求和响应正确配对。- 命令数据 ：2字节的结果码。
0x0000表示同意，0x0001表示拒绝。
以上过程完全在L2CAP内部完成，对上层应用透明，但直接决定了连接的功耗和延迟性能。
2.2. BLE L2CAP 常用信令指令表
下表2-1 列出了在低功耗蓝牙通信中，L2CAP层用于管理和控制连接的核心指令。这些指令均由协议栈内部处理，遵循"请求-响应"模型，对上层应用逻辑透明。
| 操作码 (Code) | 指令名称 | 描述与用途 | 典型发起方/场景 |
|---|---|---|---|
**0x01** |
命令拒绝 | 当收到无效、无法理解或无法执行的L2CAP命令时的通用拒绝响应。包含"原因"字段说明为何拒绝。 | 任何一方（收到错误命令时自动回应） |
**0x12** |
连接参数更新请求 | 从设备（Peripheral） 用于向**主设备（Central）** 提议更改当前的连接参数（连接间隔、延迟、超时），以优化功耗或吞吐量。 | 从设备（如手环希望进入省电模式） |
**0x13** |
连接参数更新响应 | 主设备 对 0x12请求的回复。包含结果（接受0x0000/拒绝0x0001）。 |
主设备（回应从设备的参数更新请求） |
**0x14** |
LE信用基连接请求 | 请求在现有LE物理链路上，创建一个新的、基于信用流控的逻辑数据信道。用于高速、可靠的大数据传输。 | 客户端（希望建立私有高速通道） |
**0x15** |
LE信用基连接响应 | 对 0x14请求的回复。包含结果（成功/失败）及协商出的初始信用值、MTU等参数。 |
服务器（响应信道创建请求） |
**0x16** |
LE流量控制信用 | 用于归还信用。接收方通过此指令告知发送方其缓冲区已空出，可以继续发送更多数据包。这是实现流量控制的关键。 | 数据接收方（处理完数据后自动发送） |
| [表格2-1 BLE L2CAP 常用信令表] |
表格说明与延展：
-
透明性 ：当调用类似
bt_conn_le_param_update的高级API后，协议栈内部会自动生成并处理0x12和0x13指令的交换，应用程序无需解析这些操作码。 -
指令分类：
- 链路管理 ：
0x12,0x13直接管理物理连接的时序行为。 - 逻辑信道管理 ：
0x14,0x15用于在物理链路上开辟新的、自定义的数据"物流码头"（动态CID）。 - 流量控制 ：
0x16是保障"物流码头"不堵塞的调度指令。 - 错误处理 ：
0x01是协议健壮性的基础，确保非法指令得到妥善处理。
- 链路管理 ：
此表格涵盖了BLE开发与调试中最常关注的L2CAP信令指令，它们共同构成了BLE链路层之上、数据调度与管理的核心协议框架。
三、 数据信道
外部应用货物：数据信道是L2CAP的"对外货运码头"，每个码头有专用地址，处理特定类型的"货物"。
- 0x0004号码头：ATT协议专线
这是最繁忙的干线 。所有GATT操作------读取心率、写入命令、订阅通知------其原始ATT协议数据包，都被装入目的地址为 0x0004的L2CAP集装箱发出。你在nRF Connect这类调试工具中的所有操作，底层流量都涌向这个码头。
- 0x0006号码头：SMP安全专线
这是一条"武装押运"通道。所有与配对、加密相关的敏感信息（如公钥交换、身份认证），都通过 0x0006通道传输，与ATT的普通数据流物理隔离，保障安全。如下图3-1所示：

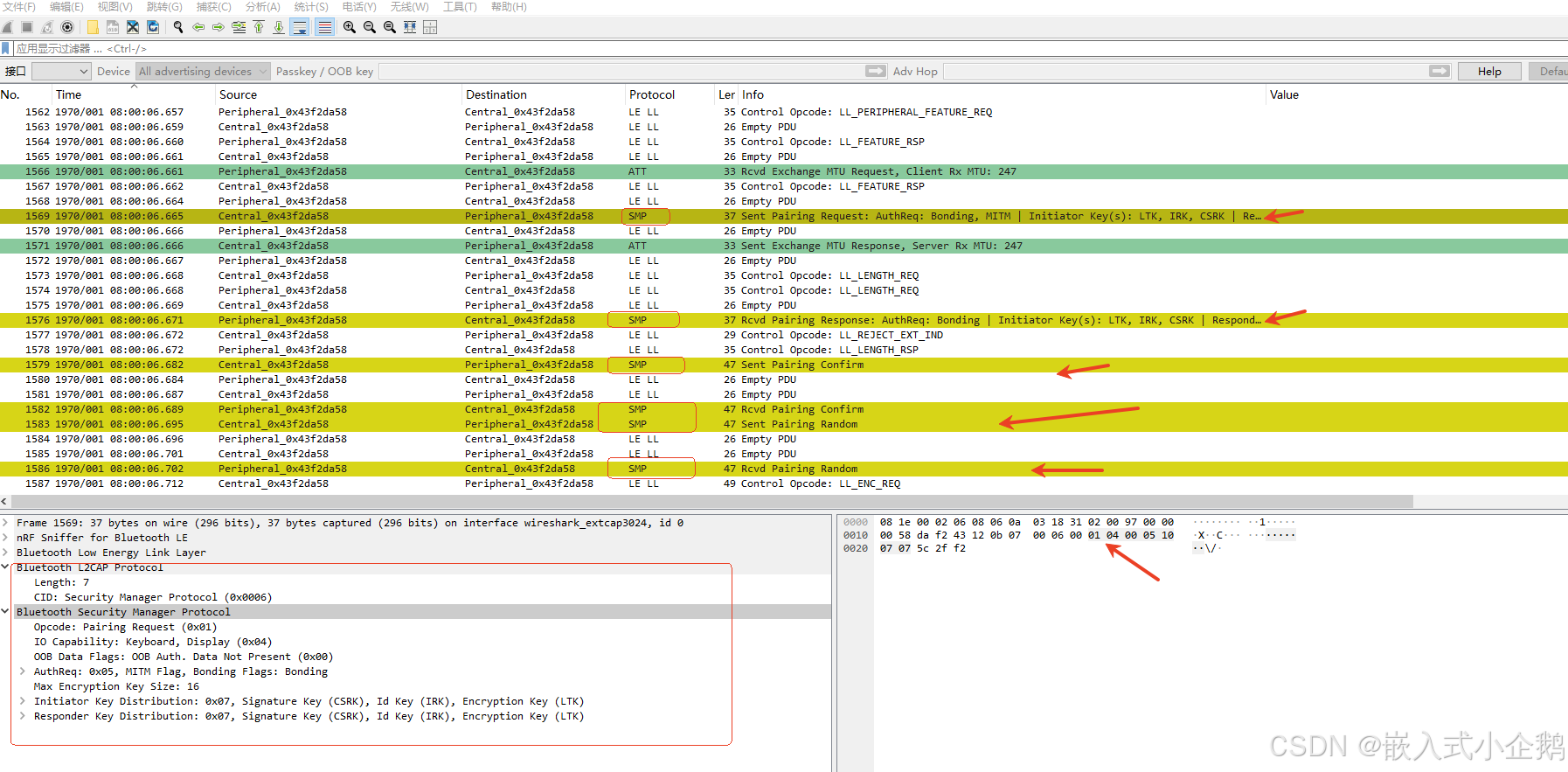

图3-1 SMP空中包
关于更多配对讲解，参阅蓝牙学习系列（六）：BLE 配对与绑定详解。
- 0x0040+ 动态码头：自定义大货通道
当需要传输大量私有数据（如音频、图片）时，可以动态申请一个CID >= 0x0040的专属码头。这通常与 **"LE信用基流量控制"** 模式配合使用，能提供有保障的大吞吐量传输能力。
对于这些数据信道，L2CAP扮演着"透明传输者"的角色：它核对地址、确保货物完整，但绝不打开箱子查看或修改里面的ATT或SMP数据内容。
四、 增值服务：分拆大件与流量管制
一个先进的物流中心还需提供增值服务，L2CAP同样如此。
1. 数据分片与重组
上层ATT可能提交一个500字节的固件包，但底层无线链路一次只能传输几十字节。L2CAP会自动执行"分片"：将大包拆成适合运输的小块，分别发送；接收方L2CAP再按序"重组"，还原完整数据包交给ATT。此过程对ATT完全透明。
2. 基于信用的流量控制
在高速数据传输模式（如LE Credit Based Flow Control）下，接收方会告知发送方："我有N个空闲缓冲区（信用）"。发送方每发一个数据包，信用减1；信用为0时必须停止发送。接收方处理完数据后，会归还信用。这种机制让接收方能够主动控制数据流入速率，从根本上避免因处理不及而导致的数据丢失。
五、总结
L2CAP是蓝牙协议栈中承上启下的关键枢纽。它通过简洁而高效的信道ID机制，实现了：
- 多路复用：让ATT、SMP、自定义数据在单一物理链路上和谐共处。
- 精细管控：通过专用信令信道，实现对连接本身的动态管理。
- 可靠传输：通过分片与流控，确保大小数据都能可靠、有序送达。
理解L2CAP，意味着你不仅知道蓝牙设备"在说什么"（GATT语义），更能看清这些信息是"如何被精密地组织与运输"的。这是你从应用开发迈向协议架构理解，进而获得深度调试和优化能力的重要阶梯。
由于个人水平有限，文中若有任何疏漏或表述不清之处，欢迎在评论区指正与交流。
后续更新预告 ：我将持续更新ble系列的技术科普，下一篇计划《BLE HCI详解》。如果本文对你有帮助，欢迎点赞、收藏、关注，这是对我最大的鼓励！
