纯机构RJ连接器
📋基础信息

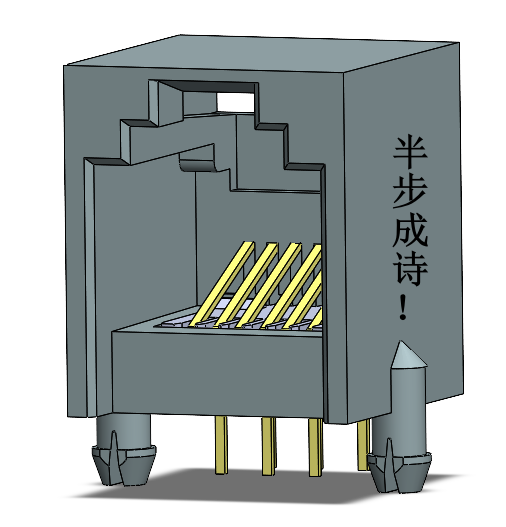

- 产品名称 ：RJ12 1×1 直插连接器（纯机构件）
- 零件组成 ：共 3 个核心零件，结构清晰、可装配、可用于开模验证
- 塑胶外壳（主体结构件）：
- 功能：提供整体安装定位、屏蔽防护、插合导向，底部带定位柱 / 插针座，用于 PCB 板焊接固定
- 材质：常规为 LCP/PBT（耐高温、高绝缘、高强度工程塑胶）
- 结构特点：端子限位槽、PCB 焊接定位脚，符合 RJ45 标准插合尺寸
- RJ 端子（导电接触件）：
- 功能：实现 6P6C 信号传输，提供弹性接触力，保证插合可靠性
- 材质：磷铜 / 黄铜镀金（高导电、高弹性、防氧化）
- 结构特点：斜向弹性接触臂设计，适配 RJ45 水晶头插针，保证插拔寿命≥750 次
- 端子塑胶（端子固定座）：
- 功能：固定 RJ 端子位置，保证端子间距、高度一致性，防止端子松动 / 歪斜
- 材质： LCP/PBT（绝缘、高强度）
- 结构特点：带端子卡槽、与塑胶外壳精准配合，实现端子预装
🛠️ 设计 & 建模信息
- 建模软件：SolidWorks（可提供 STEP/IGS/STL 等通用格式）
- 设计特点：纯机构结构设计，无电子元件，可直接用于结构仿真、开模、装配验证
- 标准符合性：符合 RJ45 IEEE 802.3 标准插合尺寸，兼容常规水晶头
- 应用场景：以太网网络接口、PCB 板端连接器、工业以太网设备、消费电子网口
