小结

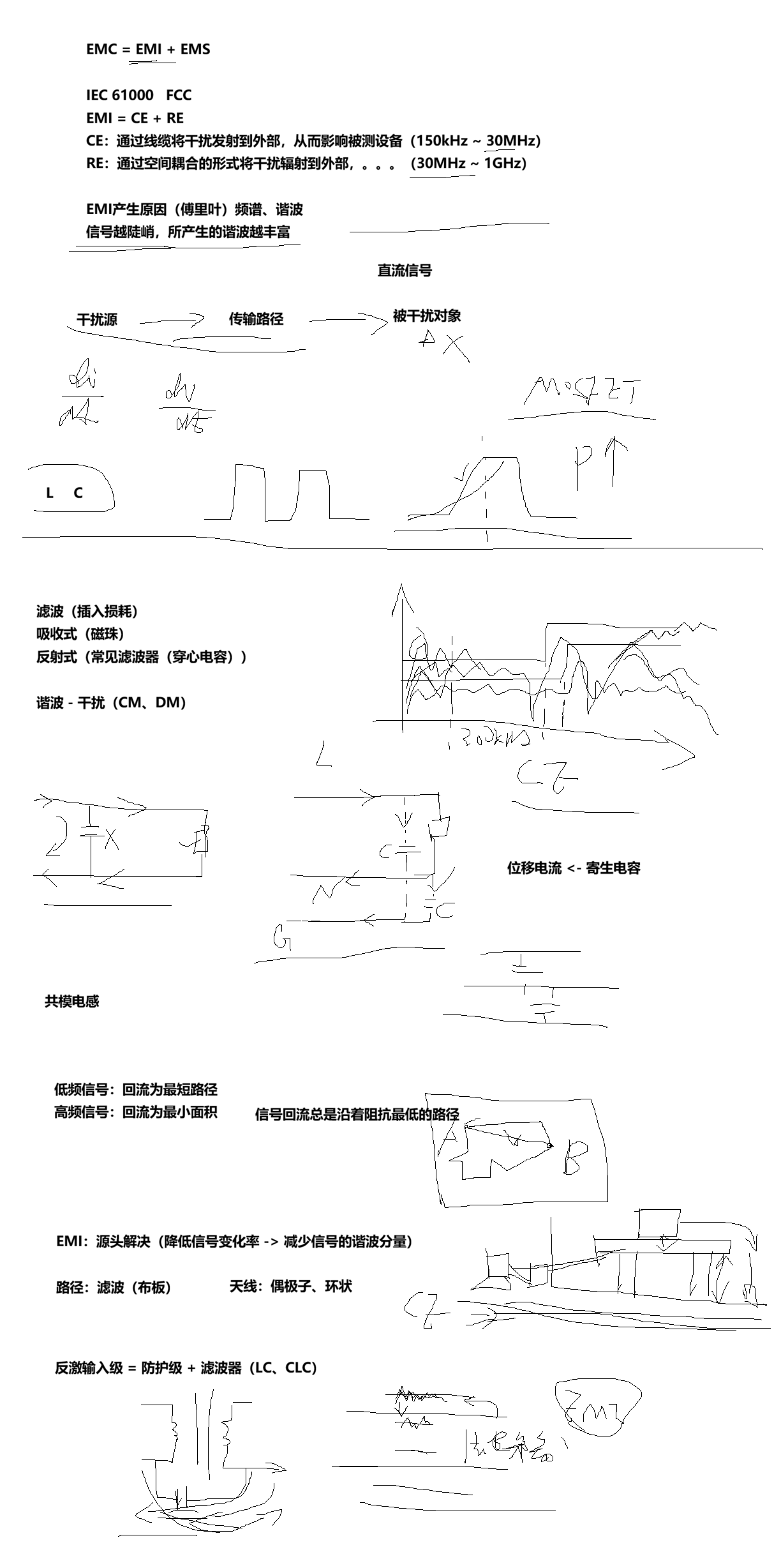

1. EMC测试基础
EMC（电磁兼容）包含EMI（电磁干扰）和EMS（电磁抗扰度）两个方面。
本次会议主要讨论EMI，即设备对外产生的电磁干扰。
2. EMI产生原理与测试标准
产生原理: 根据傅立叶分析理论，任何信号均可分解为多个正弦波（谐波）的叠加。信号变化越陡峭（如方波），其谐波分量越丰富，产生的EMI就越强。
测试标准: 国标通常可参考欧标IEC61000，美标则参考FCC。
传导发射(CE): 通过电源线缆将干扰发射到外部，测试频率范围为150kHz至30MHz。
辐射发射(RE): 通过空间耦合将干扰辐射到外部，测试频率范围为30MHz至1GHz。
3. EMI改善策略
从源头处理: 降低信号变化率（如减缓开关速度），可减小斜坡分量，从而降低EMI。但这可能增加器件功耗和成本。
从路径处理 (滤波):
共模干扰: 主要由位移电流引起，较难处理。常用共模电感进行抑制。
差模干扰: 主要由两根导线间的电流回流引起。常用X电容进行滤除。
其他滤波: 如在变压器原副边间加安规电容以反射干扰，或在变压器上增加屏蔽层（如铜箔）进行静电屏蔽。
4. 测试与平台搭建
测试方法: 通过频谱仪测试，需关注准峰值和平均值两个限制值。理想的测试结果应在CE测试结束时，EMI随频率升高而下降。
测试平台: 应严格按照标准搭建测试平台，重点关注接地问题和PCB布局，以确保测试结果的准确性。
AriZh指出在300K频率点出现准峰值超标，强调低频段问题通常优先考虑插模滤波性能不足。他建议通过增大SDM参数来调试，但坦言测试中往往来不及深度分析，更多依赖经验性调整。
AriZh解释了EMC由EMI（电磁干扰）和EMS（电磁抗扰度）组成，并提到国标与欧标基本对应，美标则是FCC。他着重分析了EMI的产生原因，引入傅立叶理论，说明信号可分解为无穷多正弦波（谐波），信号变化率越高谐波分量越丰富。 这里他显然在强调信号特性与电磁干扰的关联性。 最后提到谐波在频谱上的固定频率特性。
AriZh详细解释了EMI（电磁干扰）的两个关键组成部分：传导发射（CE）和辐射发射（RE）。他提到CE通过线缆传播干扰，频率范围150k-30MHz；RE通过空间辐射，范围30MHz-1GHz。
结合前文提到的傅立叶分析，说明干扰源本质是信号频谱的斜波分量，技术逻辑清晰，但未提出具体解决方案。
AriZh强调了反击电源开关频率需控制在150kHz以下，核心矛盾在于高频会引入无法处理的激波干扰EMC测试。他用信号滤波的比喻说明保留基波（a信号）的必要性，暗示设计需在谐波抑制和信号完整性间找平衡。最后提到感量与频率的反比关系，透露出电感体积将成为下一个设计约束点。
AriZh强调了EMI性能与信号陡峭度的直接关联，信号变化越剧烈，干扰能量越强。他指出开关频率需控制在100K左右以平衡体积和性能，150K以上会引发难以处理的激波问题。
他正在梳理EMI处理逻辑，从干扰源识别到信号输入路径，说明当前阶段需要系统性优化设计思路。
AriZh提出通过增大电感或电容来减缓信号变化率以降低EMI干扰，但明确指出这会增加成本且非首选方案。他对比了开关电源的特性，指出减缓信号陡峭度虽能削弱干扰，却会延长上升时间导致器件功耗上升。这种权衡暴露出技术方案中成本与性能的固有矛盾。
AriZh提出了两种解决EMI问题的方案：一是从源头减缓开关速度，但会带来功耗和成本增加；二是通过滤波路径处理，显然他更倾向于后者。他详细区分了吸收式滤波（如磁珠）和反射式滤波（如穿心电容），并指出设计时需重点关注插入损耗参数。从技术细节的深入程度来看，他对滤波方案已有成熟思考。
AriZh详细解释了滤波器的工作原理，强调插入损耗越高对干扰的抑制能力越强。他区分了共模干扰和差模干扰，指出差模信号是双向流动的，并建议通过添加电容来抑制差模干扰。这段讨论显示他对EMI问题的深入理解和技术方案的清晰思路。
AriZh明确了电容的核心功能是滤除插模干扰，强调只需确保干扰不影响设备即可，无需深究其去向。他将跨接在插模信号两端的电容定义为X点，但提到频率范围界定模糊，说明实际应用中可能存在灵活性挑战。
他进一步区分共模干扰（单向）与插模干扰（双向），通过接地示例揭示寄生电容必然存在，暗示电磁兼容设计需系统性考量位移电流的影响。
AriZh指出在300K频率点出现准峰值超标，强调低频段问题通常优先考虑插模滤波性能不足。他建议通过增大SDM参数来调试，但坦言测试中往往来不及深度分析，更多依赖经验性调整。
值得注意的是，他提醒CE调试时避免大改板子设计，否则会影响后续RE测试的稳定性。关键洞察在于传导曲线趋势------即使准峰值达标，若曲线呈上升趋势，CE阶段仍不理想，因为这会直接导致RE测试超标。理想状态应是CE终点时曲线开始下降。
AriZh强调了实验平台搭建必须严格遵守测试标准，他详细列举了设备间距、高度等具体参数要求，包括被测设备与接收机、天线的相对位置关系。这种反复强调暗示当前可能存在未达标的实验环境。
此前讨论中他提到传导测试曲线趋势的重要性，现在转向平台搭建规范，说明两者存在关联性------不规范的平台可能导致测试数据失真。
AriZh强调了测试平台搭建的关键点，特别指出接地和走线布局的重要性，并提到EMI问题的抽象性和处理难度，暗示这需要针对性解决方案。
他提到虽然实际操作中可能难以完全按标准执行，但最终测试仍需遵循标准要求，说明他对规范性的坚持。
整体来看，他对技术细节的严谨态度和对实际问题的灵活处理形成了微妙平衡。
*由于录制软件问题，若有疑问可留言或私信讨论！
