1.IP协议的核心定位
IP协议是TCP/IP协议栈中的指南针---它定义了数据报的格式、编址方式（IP地址）和路由转发机制 ，负责将数据从源主机"尽力而为"地送到目标主机，但不保证送达、顺序或完整性
IP协议位于网络层**，** 负责将数据从源主机跨网络送达目标主机，提供无连接、不可靠的数据报传输服务
- **无连接：**发送前不建立连接，每个数据报独立处理、走不同路径
- 不可靠（尽力而为）：不保证不丢包、不乱序、不重复。丢包后不重传，错误检测（首部校验和）只保证首部正确，数据错误则直接丢弃
与传输层关系：IP协议负责主机到主机的可达性，TCP协议负责进程到进程（端到端）的可靠性与策略(端口号、流量控制、拥塞控制等)，二者结合，向用户提供可靠通信能力
- IP层（主机到主机）：解决"怎么找到对方主机"的问题。就像快递只送到你所在的小区。
- TCP协议（进程到进程）：解决"找到主机后，交给哪个应用程序"以及"怎么保证可靠"的问题。就像小区快递员把包裹送到你家门口，并签字确认。
- 可靠通信能力是 IP + TCP组合后的结果。如果使用UDP，则依然不可靠

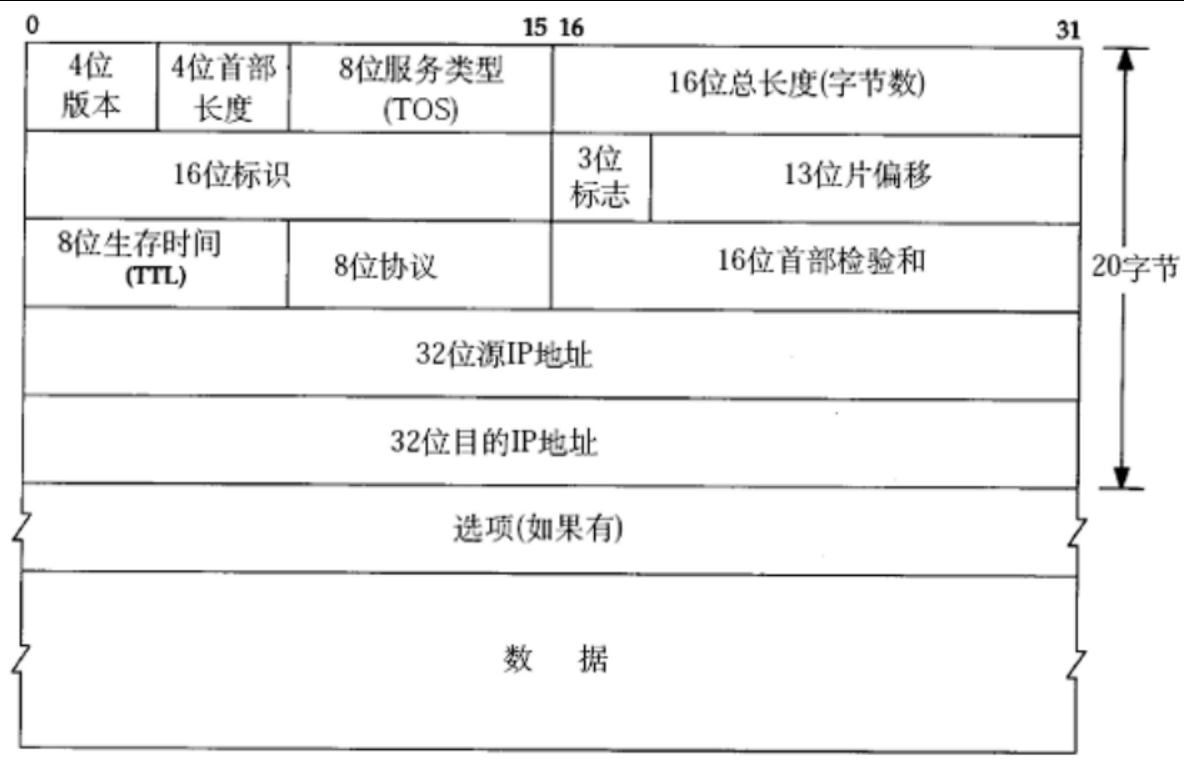

2.IP报文格式（IPv4）
| 字段 | 长度 | 说明 |
|---|---|---|
| 版本 | 4 bit | IPv4固定为4 |
| 首部长度 | 4 bit | 以 4 字节为单位，范围 5~15（20~60 字节） |
| 服务类型 | 8 bit | 前3位为优先级（已废弃），后5位为DSCP（差分服务码点），用于QoS |
| 总长度 | 16 bit | IP 报文总字节数（首部 + 数据），最大65535字节 |
| 标识 | 16 bit | 用于分片重组，分片时同一原始报文的标识相同 |
| 标志 | 3 bit | 第1位保留置为0 第二位 DF(Don't Fragment)位 = 1 表示禁止分片 第三位 MF(More Fragments)位 = 1 表示后续还有分片 |
| 片偏移 | 13 bit | 以 8 字节为单位，指明本分片数据在原始报文中的位置 |
| 生存时间(TTL) | 8 bit | 实质是一个计数器，表示最大跳数，每经过一个路由器减1，为0时丢弃。防止环路 |
| 协议 | 8 bit | 标识上层协议（6=TCP，17=UDP，1=ICMP 等） |
| 首部校验和 | 16 bit | 仅校验IP报头（不含数据），每跳重新计算 |
| 源/目的 IP | 各 32 bit | 主机标识 |
| 选项(Options) | 可变 | 可选，最长40字节，很少使用 |
（0）IP报头中的8位服务类型字段（了解）：
- 早期定义（RFC 791）：3位优先级 + 4位独立标志（延迟/吞吐/可靠/成本）+ 1位保留，一次只能请求一种服务质量
- 现代定义（RFC 2474）：前6位为DSCP（区分服务码点） 用于 QoS，标记数据包优先级，后2位为**ECN（显式拥塞通知）**用于在不丢包的情况下通知拥塞，路由器根据DSCP值执行队列调度与丢包策略
- 路由器行为：根据发送端标记的DSCP值进行差异化处理
（1）报头与有效载荷分离
分离原理 = 固定偏移 + 自描述字段- **固定偏移：**IP报头前20字节是固定结构，协议栈知道从哪里开始读
自描述字段：
- **4位首部长度：**告诉内核报头实际长度（20~60字节），从而找到数据起始位置
- **16位总长度：**知道整个IP报文长度，减去报头长度即得有效载荷长度
（2）向上层交付
- 依据：8位协议字段
- 流程：IP层解析完报头后，根据协议号(如6→TCP)，将有效载荷交给对应的上层层协议处理
（3）TTL的作用
TTL 是 IP 报文的防环计数器，每经过一个网络层转发节点(包括源主机和路由器)，TTL 减 1
| 作用 | 说明 |
|---|---|
| 防止路由环路 | 当网络中出现错误路由（如 A→B→C→A），报文会在环路中永远绕行 TTL 确保它在最多进行255跳后被丢弃 |
| 实现 traceroute | traceroute 工具利用 TTL 机制：连续发送 TTL=1,2,3... 的探测包，强制沿途路由器返回 ICMP 超时报文，从而逐跳发现路径。 |
丢弃是 指内核主动调用kfree_skb()释放 该报文占用的sk_buff和数据缓冲区内存，将其归还给内存池以供后续其他报文或内核模块复用
（4）重要设计思想
| 设计点 | 含义 |
|---|---|
| IP层提供完整报文 | 通过总长度字段，IP层能识别出一个个完整的IP报文，不存在"粘包/拆包"问题（注意：TCP粘包是TCP层行为，非IP层缺陷）。 |
| 面向字节流 vs 面向数据报 | 传输层面向应用层的概念：TCP无边界，UDP有边界。IP层的有边界是底层实现细节，上层的边界特性是服务抽象，二者不矛盾。 |
| 点分十进制转4字节 | 如192.168.1.1 → 0xC0A80101，便于内核高效填充IP报头。 |
| 路由转发中无传输层介入 | 原则上，中间路由器只处理网络层（查IP报头做转发），不解析端口。这是端到端设计原则 的体现。**例外：**防火墙/ACL可能检查端口做安全过滤；NAT因地址短缺需改写端口（IPv6因地址充足，不再需要NAT） |
- TCP：应用层下发的是无边界字节流，由TCP自行分段，再交给IP层封装成有边界的IP包
- UDP：应用层下发的是有边界数据报，UDP报文直接作为IP包的数据部分发送
（5）各层级标识对比
| 层次 | 核心标识 | 作用 | 填充 / 解析方 |
|---|---|---|---|
| 应用层 | 套接字（IP + 端口） | 唯一标识端到端的进程通信 | 应用 API 指定，内核负责封装 |
| 传输层 | 端口号 | 标识同一台主机上的不同进程 | 操作系统内核（TCP/UDP 首部） |
| 网络层 | IP 地址 | 标识网络中的一台主机 | 操作系统内核（IP 首部） |
（6）与TCP/UDP报头的对比
| 对比项 | IP报头 | TCP报头 | UDP报头 |
|---|---|---|---|
| 首部长度 | 20~60字节 | 20~60字节 | 8字节（固定） |
| 校验和范围 | 仅报头 | 伪首部+TCP报头+数据 | 伪首部+UDP报头+数据 |
| 长度字段 | 有（总长度） | 无（依赖IP总长度） | 有（UDP长度） |
| 分片 | 支持（标识符+标志+片偏移） | 不支持（由IP层处理） | 不支持 |
伪首部不是真实报文的一部分，而是计算校验和时临时拼凑的12字节结构：
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| 源IP地址（32位） |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| 目的IP地址（32位） |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| 0 | 协议（8位） | TCP/UDP报文长度（16位） |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+| 字段 | 长度 | 说明 |
|---|---|---|
| 源IP地址 | 32bit | 来自IP报头 |
| 目的IP地址 | 32bit | 来自IP报头 |
| 保留位 | 8bit | 固定为0 |
| 协议号 | 8bit | 6=TCP，17=UDP，来自IP报头 |
| TCP/UDP长度 | 16bit | TCP/UDP报头+数据的长度（单位：字节） |
3.IP地址

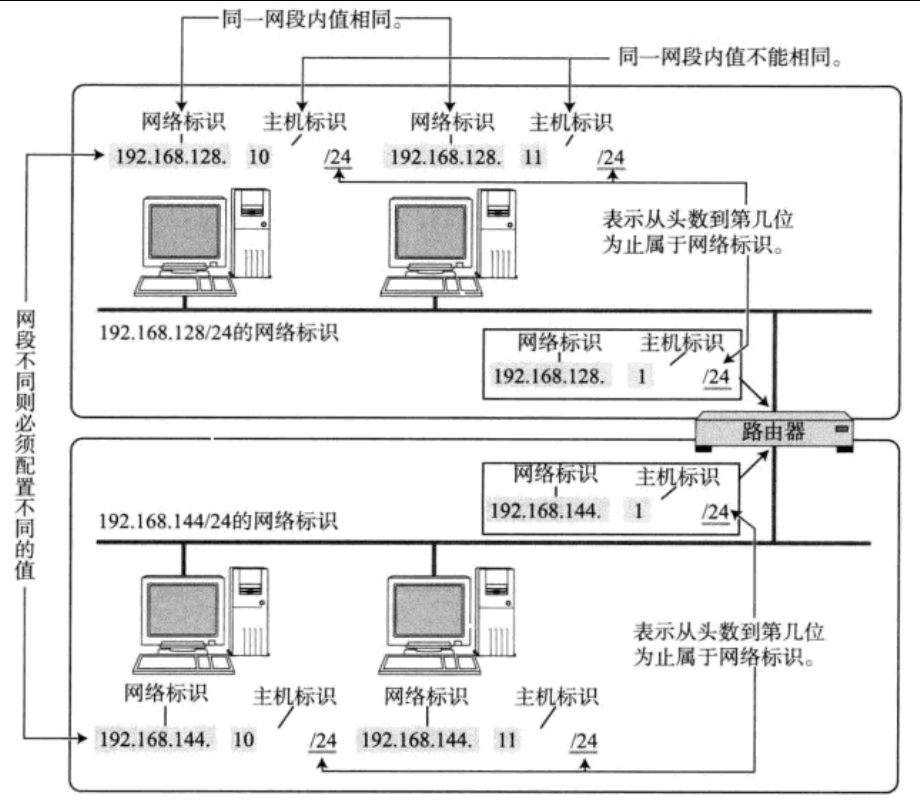

3.1 IP地址结构
IP地址由 网络号 和 主机号 两部分构成（通过子网掩码划分边界）
- 网络号：标识一个物理或逻辑子网
- 主机号：标识子网内的具体设备
报文跨网络传输原理 ：路由器根据网络号 逐跳转发报文到目标网络，到达目标网络后再根据主机号交付给具体主机
3.1.2IP地址的有限性与早期问题
（1）数量有限
IPv4共2的32次方个地址，约为四十二亿九千万，但
随着入网设备爆炸式增长、保留地址、广播地址等消耗，无法为每台设备分配唯一的公网IP

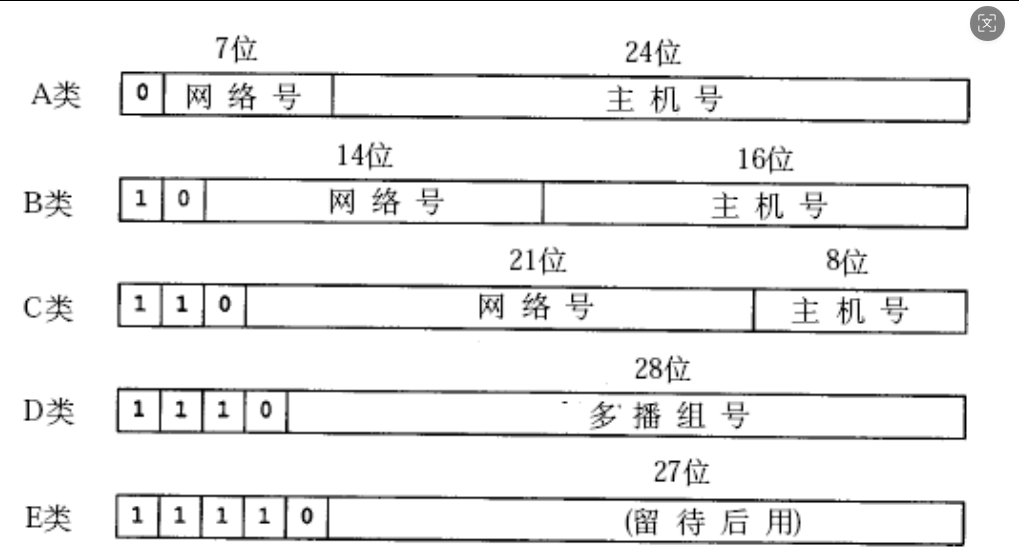

（2）分类划分法
早期采用固定网络号长度的分类（A/B/C/D/E类），但这存在严重的IP浪费问题
例如：给一个只有200台主机的公司分配一个B类网络（可容纳65534个主机地址），造成大量地址闲置
（3）地址分配机制
-
IP地址由ICANN、区域互联网注册机构（如APNIC）协调分配给国家、运营商、组织
-
IP本身不直接赚钱，入网用户越多 → 网络价值越大 → 经济指标驱动竞争与合作
（4）解决方案
- 动态IP分配（DHCP）：不固定占用IP，上线分配，下线回收
- 子网掩码 / CIDR：打破固定分类，灵活划分网络号长度，减少分配浪费
- NAT技术：让多个私有IP共享一个公网IP，缓解公网地址短缺
- IPv6：128位地址空间，从根本上解决地址耗尽问题，与 IPv4 不兼容，中国 IPv6 部署较积极，但普及受限于存量设备和应用生态
3.1.3子网掩码与 CIDR（无类别域间路由）
CIDR 决定网络号有多长，子网掩码把那个长度"翻译"成路由器能读懂的格式
| CIDR写法 | 意思 | 对应的子网掩码 |
|---|---|---|
/24 |
前24位是网络号 | 255.255.255.0 |
/25 |
前25位是网络号 | 255.255.255.128 |
/26 |
前26位是网络号 | 255.255.255.192 |
/16 |
前16位是网络号 | 255.255.0.0 |
（1）子网掩码的作用
子网掩码是一个 32 位二进制数 ，与 IP 地址按位与运算 ，得到网络号
网络号在前，主机号在后
1 表示对应位属于网络号，0 表示对应位属于主机号
| 表示法 | 示例 | 适用场景 |
|---|---|---|
| 点分十进制 | 255.255.255.0 |
设备配置（Windows/Linux） |
| CIDR前缀长度 | /24 |
路由表、网络规划文档 |
- IP：192.168.1.100
- 子网掩码：255.255.255.0（即 /24）
- → 网络号 = 192.168.1.0，主机号 = 100
子网掩码不是网络自带的 ，而是管理员配置的
没有子网掩码，IP 地址本身无法区分网络号和主机号
（2）特殊地址
- **网络号：**子网中主机位全0的地址，用于标识整个局域网，不能分配给任何主机
- **广播地址：**子网中主机位全1的地址，用于向同一链路中的所有主机发送数据包，不能分配给任何主机
- **环回地址(127.*)：**127.0.0.1 是最常用的一个，用于本机自测试，数据包永远不会离开本机
（3）CIDR（无类别域间路由）
CIDR（无类别域间路由） 彻底放弃固定分类，允许任意前缀长度
表示法：IP地址/前缀长度n
含义：前n位为网络号，后(32-n)位为主机号
| 需求 | 分类法 | CIDR |
|---|---|---|
| 200 台主机 | C类（254 地址）勉强够，无扩展空间 | 分配 /23（512 地址）或 /24（254 地址） |
| 5000 台主机 | B类（65534 地址），严重浪费 | 分配 /19（8190 地址）或 /20（4094 地址） |
| 1000 万台主机 | A类（1600万地址），可能浪费 | 分配 /8 或更细粒度 /9//10 |
（4）路由聚合（CIDR 聚合）
多个连续的小网络可以合并为一条路由转发信息，减小路由器路由表
条件：被聚合的网络必须连续且前缀对齐
192.168.0.0/24
192.168.1.0/24
192.168.2.0/24
192.168.3.0/24
→ 聚合为：192.168.0.0/223.2公网 IP 与私有 IP
（1）私有IP地址范围
| 类 | 范围 | CIDR |
|---|---|---|
| A | 10.0.0.0 -- 10.255.255.255 | 10.0.0.0/8 |
| B | 172.16.0.0 -- 172.31.255.255 | 172.16.0.0/12 |
| C | 192.168.0.0 -- 192.168.255.255 | 192.168.0.0/16 |
（2）私有IP特点
- 只能在局域网内使用
- 不同局域网可以重复使用相同私有IP
- 必须经过NAT才能访问公网，外网不能访问私有IP
局域网设备使用私有IP通信，出网时NAT将源IP替换为公网IP，回包时再转换回来
（3）公网IP特点
- 全球唯一，可直接路由：可以在互联网上被唯一识别和直接访问
- 需要申请：必须向运营商或注册机构申请，不能随意使用
- 需付费使用：通常需要按年或按月付费，IPv4地址紧缺，成本较高
- 数量有限：这是导致IPv4地址枯竭的直接原因
（4）日常体验说明
- 绝大多数用户（电脑、手机、智能家居）始终使用私有IP
- 第一次接触公网IP的常见场景：购买云服务器（阿里云/腾讯云/AWS等）
- 云服务器会分配一个公网IP（弹性公网IP）
（5）私有IP vs 公网IP
| 特性 | 私有IP地址 | 公网IP地址 |
|---|---|---|
| 全局唯一性 | 仅在当前局域网内唯一 | 全球唯一 |
| 可路由性 | 不可直接路由 | 可直接路由 |
| 访问权限 | 需经NAT转换才能访问公网 | 可直接访问互联网 |
| 外网访问 | 外网无法主动直接访问 | 外网可随时直接访问 |
| 分配方式 | 自由使用，无需申请 | 需向运营商或注册机构申请、付费 |
| 典型用途 | 家庭、企业内部网络 | 网站服务器、网络设备出口 |
| 例子 | 192.168.1.1， 10.0.0.1 |
8.8.8.8， 1.1.1.1 |
私有IP是为了"节省"和"管理"，公网IP是为了"唯一"和"可达"
两者通过NAT技术协同工作，构成了互联网
| 方向 | 是否能直接通信 | 原因 |
|---|---|---|
| 私网 → 公网 | 可以（通过NAT） | 路由器将私源IP映射成公网IP后发出，响应包再转换回来 |
| 公网 → 私网（主动连接） | 不可以 | 公网路由器没有到私网的路由；除非配置了端口映射（DNAT） |
3.3路由VS转发
| 概念 | 核心任务 | 时间尺度 |
|---|---|---|
| 路由 | 建立路由表（通过路由协议计算路径） | 较慢 |
| 转发 | 查表+送包（把包从出接口发出去） | 极快 |
路由是建立和维护路由表的过程
转发是路由器根据已建立的路由表，对每个到达的数据包执行"查目的IP → 找下一跳 → 从出接口发出"的动作
问：路由器转发时，修改的是IP报文的哪个字段？
- TTL（生存时间）：每跳减1，防止循环
- 首部校验和：因为TTL变了，需要重新计算
- 数据链路层的MAC地址：源MAC地址和目的MAC地址在每一跳都会重新封装
IP地址（源IP/目的IP）在转发过程中通常不变（除非是NAT场景）
