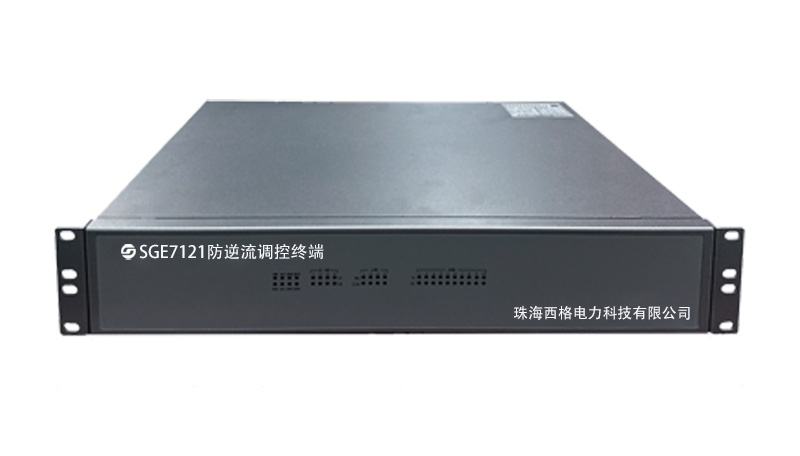

防逆流装置作为光伏系统与电网协同的核心设备，其安装质量、调试精度直接决定防逆流控制效果，也直接影响光伏消纳效率与电网安全稳定运行。本文聚焦实操落地，详细拆解西格电力防逆流装置的安装规范、调试关键步骤及常见故障处置方法，为光伏开发商、运维人员提供可直接参考、可落地的实操指南，规避安装、调试中的常见误区，确保装置高效、稳定运行，适配光伏项目实操需求。

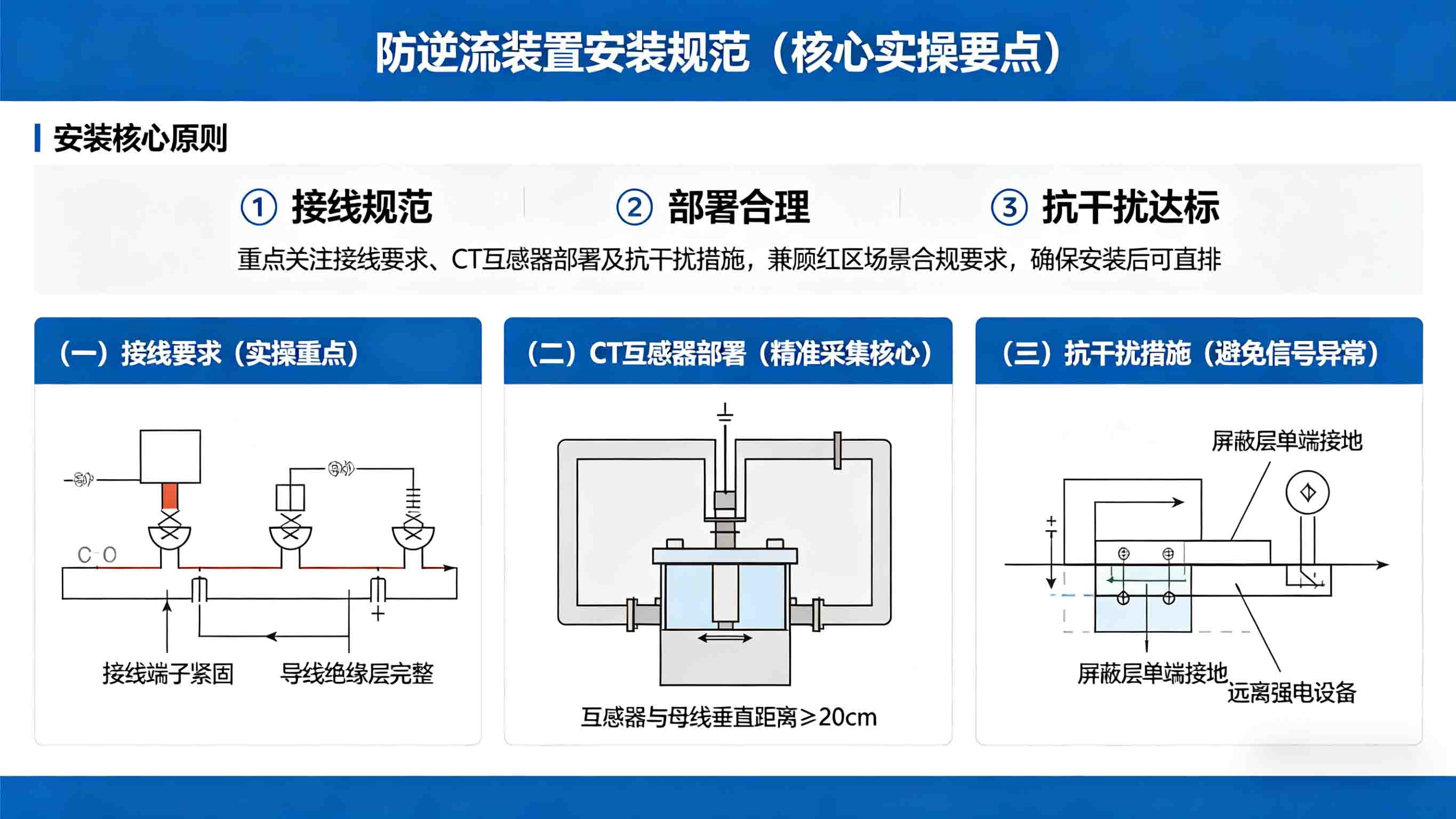

一、防逆流装置安装规范（核心实操要点）
安装核心原则：接线规范、部署合理、抗干扰达标，重点关注接线要求、CT 互感器部署及抗干扰措施，兼顾红区场景合规要求，确保安装后可直接对接调试、快速投用。
一）接线要求（实操重点）
-
接线顺序：先接 CT 互感器接线，再接装置主回路，最后接控制回路与通讯线路，严禁颠倒接线顺序，避免设备损坏或信号异常；
-
线径标准：主回路接线线径需匹配装置额定电流，≥100A 电流选用≥16mm² 铜芯线，≤100A 电流选用≥6mm² 铜芯线，严禁细径线替代，防止发热过载；
-
接线工艺：接线牢固、排列整齐，线端做好标识（注明回路、用途），接头缠绕紧密、做好绝缘处理，避免虚接、短路；CT 互感器二次侧严禁开路，接线完成后逐一检查，确保无松动、无错接；
-
红区适配：红区场景需采用全国产化接线配件，接线走向避开强电干扰区域，与电网接线保持安全距离，符合红区安全管控要求。
（二）CT 互感器部署（精准采集核心）
-
部署位置：CT 互感器需安装在光伏并网点、负荷侧关键节点，确保能精准采集光伏出力、电网电流、负荷消耗等数据，覆盖所有需监测的电流回路；
-
接线规范：CT 互感器一次侧串联接入主回路，二次侧接入防逆流装置信号采集端，接线牢固、屏蔽层接地良好，避免信号干扰；
-
校准要求：安装后需对 CT 互感器进行精度校准，误差控制在 ±0.2% 以内，确保采集数据真实、准确，为后续调试提供可靠依据；
-
红区特殊要求：红区场景下，CT 互感器需选用国产化产品，部署位置避开易燃、易碰撞区域，做好防护措施。
（三）抗干扰措施（避免信号异常）
-
电磁抗干扰：装置安装远离变频器、高压设备，接线采用屏蔽线，屏蔽层单端接地，减少电磁干扰对信号采集的影响；
-
环境抗干扰：户外安装的装置需做好防水、防尘处理，接线接口做好密封，防止雨水、灰尘进入导致接触不良；红区场景需额外增加抗干扰屏蔽层，符合信创合规要求；
-
布线抗干扰：控制回路、信号回路与主回路分开布线，间距不小于 30cm，避免交叉干扰，确保信号传输稳定。

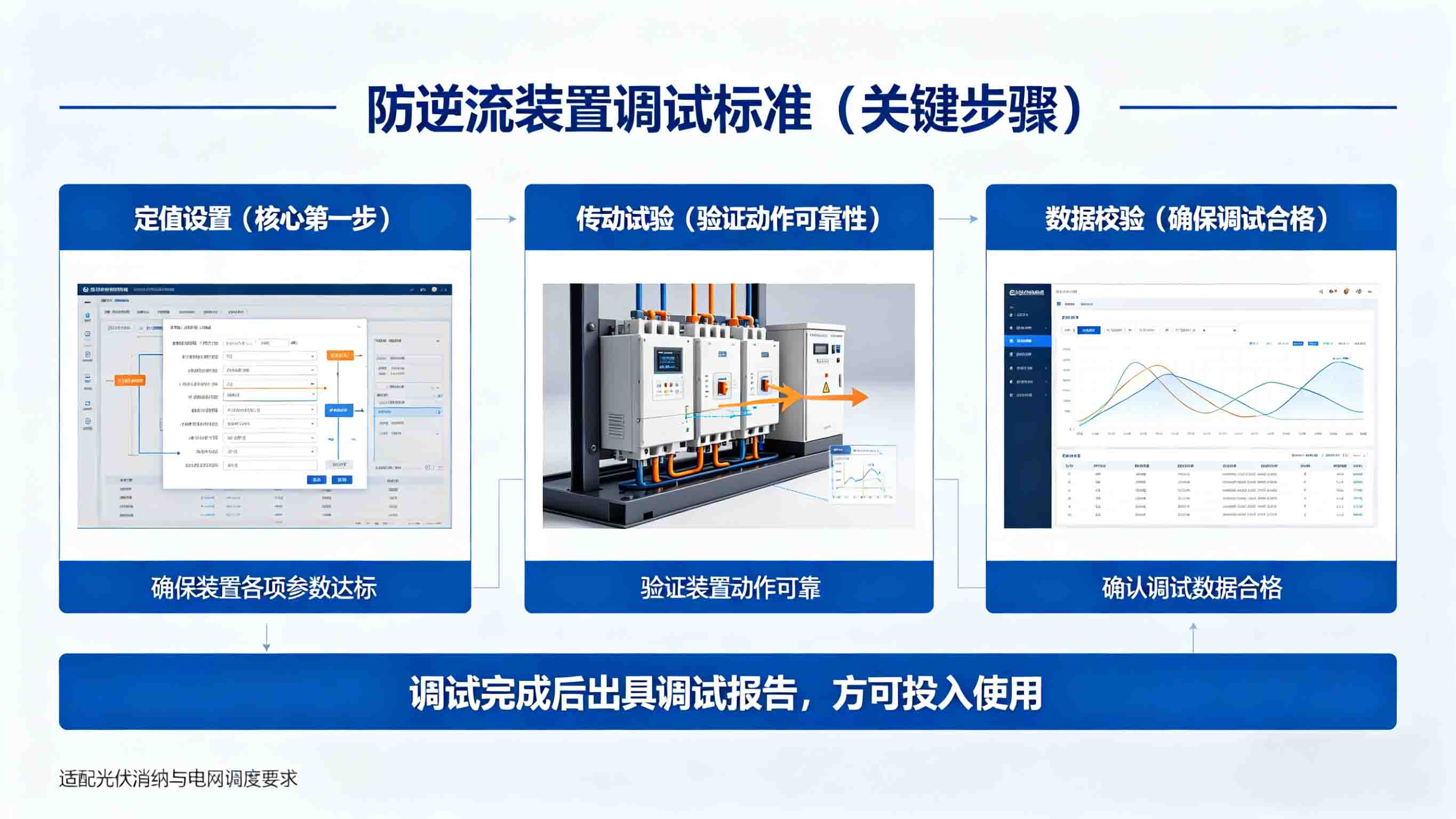

二、防逆流装置调试标准（关键步骤，必看）
调试核心目标：确保装置各项参数达标、动作可靠，实现精准防逆流控制，适配光伏消纳与电网调度要求，调试完成后需出具调试报告，方可投入使用。
（一）定值设置（核心第一步）
-
定值依据：结合电网调度要求、光伏出力特性及红区合规标准，设定防逆流相关定值，包括过流定值、反送功率定值、故障保护定值；
-
定值标准：反送功率定值需根据本地负荷情况设定，避免过高或过低（过高易导致反送电网，过低易造成光伏出力浪费）；红区场景需额外核对定值与红区安全管控要求的匹配性；
-
注意事项：定值设置后需保存备份，标注设置时间、设置人员，便于后续追溯与调整，严禁随意更改定值。
（二）传动试验（验证动作可靠性）
-
空载试验：装置空载运行，模拟光伏出力、电网负荷变化，检查装置启动响应速度，确保无卡顿、无误动作；
-
负载试验：接入实际光伏出力与负荷，模拟不同工况（如光伏出力峰值、负荷低谷），测试防逆流装置的调节能力，确保能及时限制反送功率；
-
联动试验：与光伏逆变器、电网调度系统联动，测试信号传输是否顺畅，调节动作是否精准，红区场景需额外验证与电网调度系统的协同性。
（三）数据校验（确保调试合格）
-
采集数据校验：核对 CT 互感器采集数据与装置显示数据的一致性，误差控制在 ±0.5% 以内；
-
动作精度校验：测试装置对反送功率的限制效果，确保反送功率不超过设定阈值，无反送电网现象；
-
通讯校验：检查装置与监控平台、电网调度系统的通讯稳定性，确保数据实时上传、指令准确下达；红区场景需额外校验国产化适配效果，确保符合信创要求；
-
调试记录：详细记录每一步调试数据、动作结果，标注合格情况，形成调试报告，作为装置投用的依据。

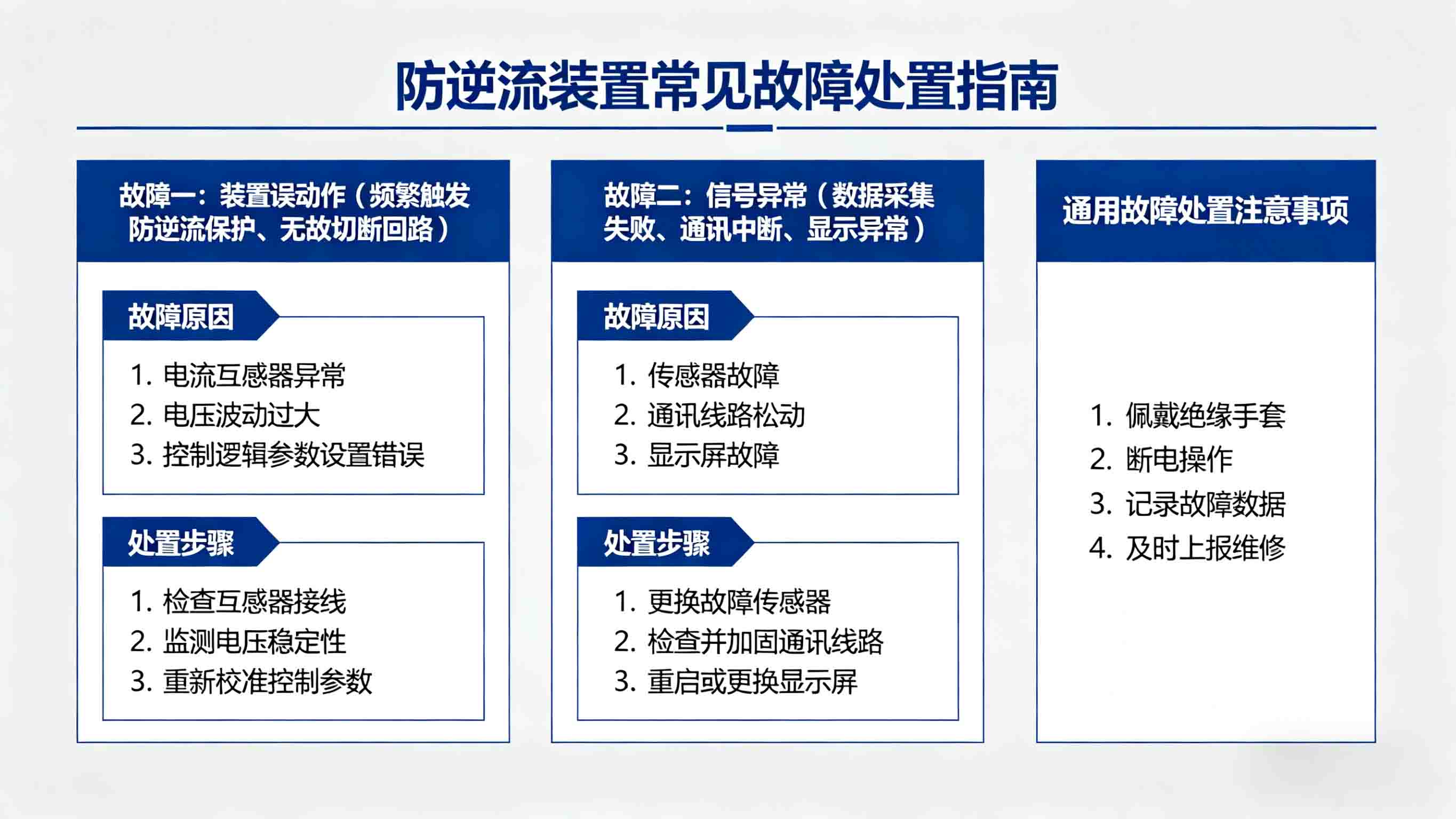

三、常见故障处置方法（实操可直接套用）
针对防逆流装置运行中最常见的 "误动作""信号异常" 两大故障，结合实操经验，明确故障原因、处置步骤，快速恢复装置正常运行，避免影响光伏消纳与电网安全。
（一）故障一：装置误动作（频繁触发防逆流保护、无故切断回路）
-
故障原因：定值设置不合理（过高 / 过低）、CT 互感器接线错误、电磁干扰导致信号误判、红区场景下抗干扰措施不到位；
-
处置步骤：
-
立即停止装置运行，排查 CT 互感器接线，纠正接反、虚接问题，重新校准互感器精度；
-
核对定值设置，结合当前光伏出力与负荷情况，调整定值至合理范围；
-
检查抗干扰措施，加固屏蔽层接地，避开干扰源，红区场景需额外检查国产化适配是否到位；
-
重启装置，进行空载、负载试验，验证故障是否解决，做好处置记录。
（二）故障二：信号异常（数据采集失败、通讯中断、显示异常）
-
故障原因：接线松动、屏蔽层损坏、通讯模块故障、红区场景下信号被干扰；
-
处置步骤：
-
逐一检查接线端子，紧固松动部位，更换损坏的屏蔽线、通讯线；
-
排查通讯模块，重启通讯设备，测试与监控平台、电网调度系统的连接情况；
-
红区场景需重点检查抗干扰屏蔽层，修复损坏部位，确保信号传输不受干扰；
-
校验数据采集精度，确保信号正常显示、数据准确上传，必要时重启装置或更换故障模块。
（三）通用故障处置注意事项
-
故障处置前需切断装置电源，做好安全防护，红区场景需严格遵循安全管控要求，严禁违规操作；
-
处置完成后，必须进行空载、负载试验，确认故障彻底解决后，方可重新投入使用；
-
所有故障处置需做好记录，标注故障原因、处置方法、处置人员及时间，便于后续追溯与优化；
-
红区场景下，故障处置后需重新核对合规性，确保符合红区安全管控标准。
四、实操误区规避（重点提醒）
-
安装误区：避免 CT 互感器二次侧开路、接线错接，严禁用细径线替代规定线径，红区场景不得使用非国产化配件；
-
调试误区：避免定值设置过高 / 过低，不做传动试验直接投用，需确保每一步调试都有数据支撑；
-
故障处置误区：不排查根本原因就盲目重启装置，需先定位故障点（接线、模块、干扰），再针对性处置，避免故障反复；
-
红区专属误区：严禁擅自更改定值、替换非国产化配件，所有处置流程需符合红区安全管控要求，留存处置记录。
