MediaPlayer 播放器架构：NuPlayer 的 Source/Decoder/Renderer 三驾马车

有没有遇到过这种情况：用 MediaPlayer 播放一段视频，seekTo 完之后画面卡在了之前的帧，音频倒是跳过去了？或者直播流有时候音画不同步，声音跑快了半秒钟？

这些问题的根源，都在 NuPlayer 的内部架构里。

NuPlayer 是 Android 5.0 之后 MediaPlayer 的核心实现，它把"播放"这件事拆成了三个相互独立又紧密协作的组件：Source（数据源） 、Decoder（解码器） 、Renderer（渲染器）。理解这三个组件如何协作，是定位和解决播放问题的关键。

本文将深入 Android AOSP 源码（frameworks/av/media/libmediaplayerservice/nuplayer/），把 NuPlayer 从里到外剥开来看。

---

MediaPlayer 架构演进

在深入 NuPlayer 之前，先回顾一下 Android 播放器的历史。

从 AwesomePlayer 到 NuPlayer

Android 历史上有三代播放器实现：

第一代：AwesomePlayer（Android 1.x ~ 4.x）

AwesomePlayer 基于 Stagefright 框架，采用同步模型，大量使用 mutex 和条件变量。名字里虽然有 "Awesome"，但实际上 bug 不少，seek 不准、内存泄漏是家常便饭。

第二代：NuPlayer（Android 5.0+，至今）

NuPlayer 从零重新设计，引入了基于消息队列的异步模型（ALooper/AMessage），解决了 AwesomePlayer 的死锁问题。Android 5.0 用 NuPlayer 处理 HTTP 流和 RTSP，Android 6.0 之后 NuPlayer 全面替代 AwesomePlayer，成为默认实现。

第三代：MediaPlayer2（Android 9，已废弃）

Google 尝试在 MediaPlayer2 中提供更现代的 API，但开发者反馈不佳，Android 11 就基本废弃了。目前官方建议的替代方案是 ExoPlayer（现已改名为 Media3 ExoPlayer）。

所以现在你调用 MediaPlayer.create() 最终走的还是 NuPlayer。

NuPlayer 的核心设计哲学

NuPlayer 的整个设计围绕一个核心思想：消息驱动，异步解耦。

所有组件通信 → AMessage → ALooper 队列 → 顺序处理
没有直接调用，没有锁，只有消息

这个设计让 NuPlayer 避免了多线程同步的噩梦。你永远不用担心 Renderer 线程和 Decoder 线程同时访问同一个 Buffer------因为他们之间只通过消息传递。

---

NuPlayer 架构深度解析

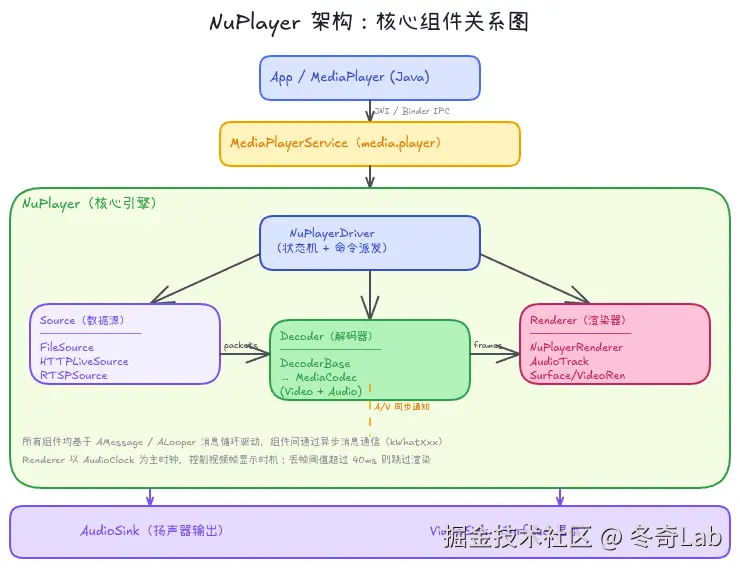

整体架构

ALooper/AMessage 消息系统

这是理解 NuPlayer 的钥匙。每一个 NuPlayer 的组件都运行在自己的 ALooper 线程上：

// frameworks/av/media/libmediaplayerservice/nuplayer/NuPlayer.cpp
NuPlayer::NuPlayer(pid_t pid, const sp<MediaClock> &mediaClock)
    : mLooper(new ALooper),
      ... {
    mLooper->setName("NuPlayerDriver Looper");
    mLooper->start(false, false, PRIORITY_AUDIO);
    mLooper->registerHandler(this);
}

发消息的方式：

// 发一个延迟200ms的消息
sp<AMessage> msg = new AMessage(kWhatSeek, this);
msg->setInt64("seekTimeUs", seekTimeUs);
msg->post(200000LL); // 200ms 延迟

处理消息：

void NuPlayer::onMessageReceived(const sp<AMessage> &msg) {
    switch (msg->what()) {
        case kWhatSetDataSource:
            onSetDataSource(msg);
            break;
        case kWhatPrepare:
            onPrepare(msg);
            break;
        case kWhatSeek:
            onSeek(msg);
            break;
        // ...
    }
}

这种模式确保了所有状态修改都在同一个线程上顺序执行，完全不需要锁。

---

Source：数据源管理

Source 的三大实现

NuPlayer::Source 是一个抽象接口，有三个主要实现：

Source 类型	使用场景	特点
GenericSource	本地文件/DASH/HLS	基于 MediaExtractor，通用实现
HTTPLiveSource	HLS 直播/点播	m3u8 解析，分片下载，自适应码率
RTSPSource	RTSP 流	RTP 协议，UDP/TCP 传输

选择哪个 Source 是在 NuPlayer::setDataSourceAsync() 中根据 URI 决定的：

void NuPlayer::setDataSourceAsync(const sp<IMediaHTTPService> &httpService,
                                   const char *url, ...) {
    sp<AMessage> msg = new AMessage(kWhatSetDataSource, this);

    sp<Source> source;
    if (!strncasecmp(url, "rtsp://", 7)) {
        source = new RTSPSource(notify, httpService, url, headers, ...);
    } else if ((!strncasecmp(url, "http://", 7) || ...) &&
               !strncasecmp(url + strlen(url) - 5, ".m3u8", 5)) {
        source = new HTTPLiveSource(notify, httpService, url, headers);
    } else {
        source = new GenericSource(notify, uid, mediaClock);
        // 对 GenericSource 设置数据
        ((GenericSource *)source.get())->setDataSource(httpService, url, headers);
    }

    msg->setObject("source", source);
    msg->post();
}

GenericSource：通用数据源

GenericSource 是最常用的 Source 实现，内部使用 MediaExtractor 来解析容器格式：

// GenericSource 的 prepare 流程
status_t GenericSource::initFromDataSource() {
    sp<IMediaExtractor> extractor = MediaExtractor::Create(mDataSource);

    // 遍历所有轨道
    size_t numTracks = extractor->countTracks();
    for (size_t i = 0; i < numTracks; ++i) {
        sp<MetaData> meta = extractor->getTrackMetaData(i);
        const char *mime;
        meta->findCString(kKeyMIMEType, &mime);

        if (!strncasecmp(mime, "video/", 6)) {
            mVideoTrack.mExtractor = extractor->getTrack(i);
        } else if (!strncasecmp(mime, "audio/", 6)) {
            mAudioTrack.mExtractor = extractor->getTrack(i);
        }
    }
    return OK;
}

GenericSource 维护了一个读取线程（readLoop），持续从 MediaExtractor 读取 Access Unit（AU，即一帧编码数据），缓存在 ABuffer 队列中。当 Decoder 请求数据时，从队列取出并通过 AMessage 送出。

缓冲策略：预防卡顿的关键

GenericSource 里有一套缓冲水位控制逻辑：

// 缓冲水位阈值（典型值）
static const int64_t kLowWaterMarkUs    = 2000000LL;  // 2秒
static const int64_t kHighWaterMarkUs   = 5000000LL;  // 5秒
static const int64_t kHighWaterMarkBytes = 4 * 1024 * 1024; // 4MB

void GenericSource::onPollBuffering() {
    int64_t bufferedDurationUs = getLastReadPosition() - getSeekedPositionUs();

    if (mPrepareBuffering) {
        // prepare 阶段：等缓冲到低水位才回调 onPrepared
        if (bufferedDurationUs >= kLowWaterMarkUs) {
            notifyPrepared();
        }
    } else {
        // 播放阶段：根据水位控制 Source 的暂停/恢复
        if (bufferedDurationUs < kLowWaterMarkUs) {
            // 缓冲不足，通知 NuPlayer 暂停渲染（转圈圈）
            notifyBufferingUpdate(BUFFERING_UPDATE_START);
        } else if (bufferedDurationUs >= kHighWaterMarkUs) {
            // 缓冲充足，暂停读取（省带宽）
        }
    }
}

这套水位机制解释了为什么弱网下视频会转圈：缓冲低于 2 秒时，Renderer 被暂停，等到重新积累到水位线才继续播放。

---

Decoder：解码流程

NuPlayer::Decoder 的职责

NuPlayer::Decoder 是 MediaCodec 的包装层，负责：

1. 创建并配置 MediaCodec
2. 从 Source 拉取 Access Unit
3. 投喂给 MediaCodec 的 Input Buffer
4. 把 Output Buffer 送给 Renderer

// NuPlayer::Decoder 创建 MediaCodec
void NuPlayer::Decoder::onConfigure(const sp<AMessage> &format) {
    AString mime;
    format->findString("mime", &mime);

    mCodec = MediaCodec::CreateByType(mCodecLooper, mime.c_str(),
                                      false /* encoder */);

    // 视频解码需要绑定 Surface 做零拷贝渲染
    if (mSurface != NULL) {
        mCodec->configure(format, mSurface, NULL /* crypto */, 0 /* flags */);
    } else {
        mCodec->configure(format, NULL, NULL, 0);
    }

    mCodec->setCallback(new DecoderCallback(this));
    mCodec->start();
}

数据流转：从 Source 到 Output Buffer

这是 Decoder 工作的核心循环，采用异步回调模式：

// Input Buffer 就绪时（MediaCodec 请求数据）
void NuPlayer::Decoder::onInputBufferFetched(const sp<AMessage> &msg) {
    size_t bufferIx;
    msg->findSize("buffer-ix", &bufferIx);

    // 从 Source 取一个 Access Unit
    sp<ABuffer> accessUnit;
    bool needMoreData = false;
    status_t err = mSource->dequeueAccessUnit(mIsAudio, &accessUnit);

    if (err == OK) {
        // 把 AU 的数据拷贝到 codec 的 Input Buffer
        sp<MediaCodecBuffer> codecBuffer;
        mCodec->getInputBuffer(bufferIx, &codecBuffer);
        memcpy(codecBuffer->data(), accessUnit->data(), accessUnit->size());

        // 关键：设置 PTS（Presentation Time Stamp）
        int64_t timeUs;
        accessUnit->meta()->findInt64("timeUs", &timeUs);
        codecBuffer->meta()->setInt64("timeUs", timeUs);

        mCodec->queueInputBuffer(bufferIx, 0, accessUnit->size(),
                                 timeUs, 0 /* flags */);
    } else if (err == ERROR_END_OF_STREAM) {
        // 发送 EOS
        mCodec->queueInputBuffer(bufferIx, 0, 0, 0,
                                 MediaCodec::BUFFER_FLAG_EOS);
    }
}

// Output Buffer 就绪时（有解码帧可取）
void NuPlayer::Decoder::onOutputBufferDrained(const sp<AMessage> &msg) {
    sp<MediaCodecBuffer> buffer;
    size_t bufferIx;
    msg->findSize("buffer-ix", &bufferIx);
    mCodec->getOutputBuffer(bufferIx, &buffer);

    // 取出 PTS
    int64_t timeUs;
    buffer->meta()->findInt64("timeUs", &timeUs);

    // 包装成 ABuffer 送给 Renderer
    sp<AMessage> notify = mNotify->dup();
    notify->setInt32("what", kWhatOutputBufferDrained);
    notify->setObject("buffer", buffer);
    notify->setInt64("timeUs", timeUs);
    notify->post();
}

音视频解码的并行性

NuPlayer 同时运行两个 Decoder：视频 Decoder 和音频 Decoder，各自有独立的 ALooper 线程。它们都向同一个 Renderer 发送输出帧，由 Renderer 统一做同步仲裁。

---

Renderer：渲染的精髓

Renderer 是 NuPlayer 中最复杂的组件，它负责解决一个根本性难题：视频帧和音频帧是独立产出的，如何让它们在时间上对齐？

音频时钟：同步基准

Android 选择以音频为主时钟，有充分的理由：

1. 人耳对时间的感知比眼睛敏感------音频抖动 20ms 人就能察觉，视频延迟 100ms 用户感受才明显
2. AudioTrack 有精确的时间戳 ------getTimestamp() 可以获取播放位置到微秒级
3. 音频一旦送出去就不能反悔------数据已经进入 AudioFlinger 的 ring buffer，不能撤回

Renderer 获取音频时钟的方式：

int64_t NuPlayer::Renderer::getPlayedOutAudioDurationUs(int64_t nowUs) {
    // 获取 AudioTrack 的精确播放位置
    uint32_t numFramesPlayed;
    int64_t numFramesPlayedAt;

    AudioTimestamp ts;
    status_t res = mAudioSink->getTimestamp(ts);
    if (res == OK) {
        numFramesPlayed = ts.mPosition;
        numFramesPlayedAt = convertTimespecToUs(ts.mTime);
        // 换算成微秒
        int64_t durationUs = (int64_t)numFramesPlayed * 1000000LL / mAudioSampleRate;
        // 加上"从采样到现在"的时间差
        durationUs += (nowUs - numFramesPlayedAt);
        return durationUs;
    }
    // 降级：用写入量估算
    ...
}

视频帧的命运：渲染还是丢弃？

每个视频帧到达 Renderer 时，会根据当前时钟位置决定它的命运：

void NuPlayer::Renderer::onDrainVideoQueue() {
    // 从队列取出最早的视频帧
    QueueEntry &entry = *mVideoQueue.begin();
    int64_t realTimeUs = entry.mTimeUs; // 帧的 PTS

    // 当前音频时钟位置
    int64_t nowUs = getCurrentPosition();

    // 计算这帧应该在什么时候渲染
    int64_t lateByUs = nowUs - realTimeUs;

    if (lateByUs > 40000LL) {
        // 落后超过 40ms：这帧已经过时，直接丢弃
        // （releaseOutputBuffer 传 false，不渲染到 Surface）
        mCodec->releaseOutputBuffer(entry.mBufferIx, false /* render */);
        mVideoQueue.erase(mVideoQueue.begin());
        ALOGV("dropping video frame, lateByUs=%.2fms", lateByUs / 1E3);
        return;
    }

    if (lateByUs < -30000LL) {
        // 早到超过 30ms：还不到时候，等待
        // 重新 post 一个延迟消息
        sp<AMessage> msg = new AMessage(kWhatDrainVideoQueue, this);
        msg->post(-lateByUs - 30000LL);
        return;
    }

    // 正好在窗口内：渲染！
    // releaseOutputBuffer(true) 表示渲染到绑定的 Surface
    mCodec->releaseOutputBuffer(entry.mBufferIx, true /* render */);
    mVideoQueue.erase(mVideoQueue.begin());
}

这段逻辑非常优雅：

• 太晚（>40ms）：直接丢弃，宁可跳帧也不卡顿
• 太早（>30ms）：等待，延迟投递渲染消息
• 刚好：立即渲染到 Surface

这就是为什么你的视频播放器在高负载时会掉帧但不卡顿------NuPlayer 主动丢弃了"来不及"的帧。

---

播放控制生命周期

prepare：最容易踩坑的操作

MediaPlayer.prepare() 是同步阻塞的，prepareAsync() 才是正确用法：

// ❌ 错误：主线程阻塞
mediaPlayer.setDataSource(path)
mediaPlayer.prepare() // 可能阻塞数秒！

// ✅ 正确：异步 prepare
mediaPlayer.setDataSource(path)
mediaPlayer.setOnPreparedListener { player ->
    player.start() // 在 prepared 回调里 start
}
mediaPlayer.prepareAsync()

内部流程：prepareAsync() → kWhatPrepare 消息 → NuPlayer::onPrepare() → Source.prepare() → MediaExtractor 解析容器 → 选择 Decoder → onPrepared 回调

seekTo：内部发生了什么

mediaPlayer.seekTo(30_000) // seek 到第 30 秒

这个看似简单的调用，内部需要做很多事：

1. NuPlayer 发送 kWhatSeek 消息
2. Source.seekTo(timeUs)：
   - GenericSource：调用 MediaExtractor.seekTo()，找到最近的关键帧
   - HTTPLiveSource：可能需要切换分片，等待下载
3. flush Video Decoder：清空解码器缓存的旧帧
4. flush Audio Decoder：同上
5. Renderer.flush()：清空渲染队列的旧帧
6. 重新开始投喂数据给 Decoder
7. 等待第一帧解码完成，更新时钟

Seek 后画面停在旧位置的 bug，通常是步骤 3/4/5 的 flush 没有执行完，旧 Buffer 还在队列里等待渲染。

stop 与 reset 的区别

这是 MediaPlayer 的一个经典坑：

Idle → setDataSource() → Initialized
→ prepareAsync() → Preparing → Prepared
→ start() → Started
→ pause() → Paused
→ stop() → Stopped      ← 从这里只能 reset() 或 release()
→ reset() → Idle        ← 可以重新 setDataSource()

stop() 之后不能直接 start()，必须先 reset() 再重新 prepare()。这个状态机是很多开发者踩坑的地方：

// ❌ stop 后直接 start 会抛异常
mediaPlayer.stop()
mediaPlayer.start() // IllegalStateException!

// ✅ stop 后如果想重播同一个文件
mediaPlayer.stop()
mediaPlayer.reset()
mediaPlayer.setDataSource(path) // 重新设置
mediaPlayer.prepareAsync()

---

MediaPlayerService：幕后管家

服务架构

MediaPlayerService 是 media.player 系统服务，通过 Binder IPC 接受 Java 层 MediaPlayer 的调用。它的核心职责是管理多个并发的播放实例：

MediaPlayerService (单例)
├── Client 1 (App A 的 MediaPlayer)
│   └── NuPlayer 实例 1
├── Client 2 (App B 的 MediaPlayer)
│   └── NuPlayer 实例 2
└── Client 3 (App C 的 MediaPlayer)
    └── NuPlayer 实例 3

每个 Client 对象持有一个 NuPlayer 实例，通过 Binder 代理接受 Java 层的控制指令。

资源管理与 DRM

MediaPlayerService 还负责两件重要的事：

1. 音频焦点（Audio Focus）

虽然音频焦点的申请是在 Java 层通过 AudioManager 完成的，但实际的音量控制是在 AudioFlinger 层执行的，MediaPlayerService 负责响应焦点变化事件，控制 AudioSink 的音量或暂停播放。

2. DRM（数字版权管理）

播放加密内容时（如 Widevine 保护的视频），MediaPlayerService 会创建 DrmSessionManager，通过 HIDL 接口与 TEE（可信执行环境）通信，获取解密密钥。解密后的内容直接写入安全内存，普通应用无法访问。

// 带 DRM 的 MediaCodec 配置
void NuPlayer::Decoder::onConfigure(const sp<AMessage> &format) {
    // ...
    if (mCrypto != NULL) {
        // 安全解码模式：output buffer 写入安全内存
        mCodec->configure(format, mSurface, mCrypto,
                          MediaCodec::CONFIGURE_FLAG_USE_BLOCK_MODEL);
    }
}

---

实战：自定义播放器

基于上面的知识，来实现一个能处理常见问题的播放器封装：

class RobustVideoPlayer(private val context: Context) {

    private var mediaPlayer: MediaPlayer? = null
    private var currentUri: Uri? = null
    private var isReleased = false

    // 状态追踪
    private enum class State {
        IDLE, PREPARING, PREPARED, PLAYING, PAUSED, STOPPED, ERROR
    }
    private var state = State.IDLE

    fun setVideoUri(uri: Uri, surface: Surface) {
        release() // 先释放旧实例

        mediaPlayer = MediaPlayer().apply {
            // 设置 Surface：这里 NuPlayer 会选择零拷贝路径
            setSurface(surface)

            setOnPreparedListener { player ->
                state = State.PREPARED
                player.start()
                state = State.PLAYING
            }

            setOnErrorListener { _, what, extra ->
                // what: MEDIA_ERROR_UNKNOWN / MEDIA_ERROR_SERVER_DIED
                // extra: MEDIA_ERROR_IO / MEDIA_ERROR_MALFORMED etc.
                Log.e("RobustPlayer", "Error: what=$what extra=$extra")
                state = State.ERROR
                true // 返回 true 表示已处理，不再回调 onCompletion
            }

            setOnBufferingUpdateListener { _, percent ->
                // percent: 0~100，来自 GenericSource 的缓冲水位
                onBufferingUpdate(percent)
            }

            setOnInfoListener { _, what, _ ->
                when (what) {
                    MediaPlayer.MEDIA_INFO_BUFFERING_START -> showLoadingSpinner()
                    MediaPlayer.MEDIA_INFO_BUFFERING_END   -> hideLoadingSpinner()
                    MediaPlayer.MEDIA_INFO_VIDEO_RENDERING_START -> onFirstFrameRendered()
                }
                false
            }

            try {
                setDataSource(context, uri)
                state = State.PREPARING
                prepareAsync() // 异步，不阻塞主线程
            } catch (e: IOException) {
                Log.e("RobustPlayer", "setDataSource failed", e)
                state = State.ERROR
            }
        }
        currentUri = uri
    }

    fun seekTo(positionMs: Long) {
        if (state != State.PLAYING && state != State.PAUSED) return
        // SEEK_CLOSEST 是 Android 8.0+ 新增的精确 seek 模式
        // 默认的 seek 找关键帧，可能不精确
        mediaPlayer?.seekTo(positionMs, MediaPlayer.SEEK_CLOSEST)
    }

    fun release() {
        if (isReleased) return
        mediaPlayer?.let {
            if (state == State.PLAYING || state == State.PAUSED) {
                it.stop()
            }
            it.reset()
            it.release()
        }
        mediaPlayer = null
        state = State.IDLE
        isReleased = true
    }

    private fun showLoadingSpinner() { /* UI 逻辑 */ }
    private fun hideLoadingSpinner() { /* UI 逻辑 */ }
    private fun onFirstFrameRendered() { /* 首帧展示 */ }
    private fun onBufferingUpdate(percent: Int) { /* 进度条更新 */ }
}

seekTo 精准控制

Android 8.0 引入了 MediaPlayer.SEEK_CLOSEST，让 seek 可以定位到任意帧而不只是关键帧：

// Android 8.0+ 精准 seek
mediaPlayer.seekTo(positionMs, MediaPlayer.SEEK_CLOSEST)

// 早期版本：只能 seek 到最近的关键帧（I 帧）
// 这也是为什么 seek 后可能不准
mediaPlayer.seekTo(positionMs) // 等价于 SEEK_PREVIOUS_SYNC

对应 NuPlayer 内部，SEEK_CLOSEST 会在 seek 到关键帧后，继续解码但丢弃帧直到目标位置，保证精度。

---

ExoPlayer vs NuPlayer：如何选择

既然 Google 自己都在推 ExoPlayer，为什么还要了解 NuPlayer？因为系统级的播放都走 NuPlayer------MediaRecorder、Camera2 录像、系统铃声、视频通话，全都是。如果你在开发自己的播放器 App，那 ExoPlayer 确实更好。

架构对比

维度	NuPlayer	ExoPlayer
所在层	Native（C++，Framework 内部）	Java/Kotlin（应用层）
扩展性	极差（需改 AOSP）	极佳（Renderer/Extractor 均可替换）
格式支持	取决于 MediaExtractor	软件解码器可全量覆盖
自适应流	HLS/DASH 基本支持	DASH/HLS/SmoothStreaming 完整
缓冲控制	水位策略，不可配置	LoadControl 完全可定制
画质切换	需重新 prepare	TrackSelector 无缝切换
DRM	Widevine L1/L3	MediaDrm + Widevine，OkHttp 可定制
调试工具	dumpsys media.player	内置 EventLogger + 自定义 Analytics

ExoPlayer 的架构亮点

ExoPlayer 把 NuPlayer 中紧耦合的 Source/Decoder/Renderer 解耦成了可插拔的模块：

// ExoPlayer 的模块化配置
val exoPlayer = ExoPlayer.Builder(context)
    .setRenderersFactory(
        // 可以注入自定义 Renderer
        DefaultRenderersFactory(context).apply {
            setExtensionRendererMode(EXTENSION_RENDERER_MODE_PREFER)
        }
    )
    .setTrackSelector(
        // 自适应码率选择器
        DefaultTrackSelector(context).apply {
            setParameters(buildUponParameters().setMaxVideoSizeSd())
        }
    )
    .setLoadControl(
        // 完全控制缓冲策略
        DefaultLoadControl.Builder()
            .setBufferDurationsMs(
                MIN_BUFFER_MS,   // 最小缓冲
                MAX_BUFFER_MS,   // 最大缓冲
                PLAYBACK_START_BUFFER_MS,  // 开始播放所需缓冲
                PLAYBACK_REBUFFER_MS       // 卡顿恢复所需缓冲
            )
            .build()
    )
    .build()

NuPlayer 里你无法控制缓冲策略；ExoPlayer 里，LoadControl 的每个参数都可以调整，这对直播场景（需要极低延迟）和点播场景（需要流畅体验）可以分别优化。

实际选型建议

需要系统级集成（NotificationManager 显示媒体控件）？
    → 用 MediaSession + ExoPlayer（Media3）

开发纯 App 内视频播放？
    → ExoPlayer（更好的格式支持和控制能力）

需要处理 DRM L1 安全视频？
    → 两者都支持，ExoPlayer 的 DRM 配置更灵活

嵌入式/系统应用需要直接操作 NuPlayer？
    → 修改 AOSP，不建议

---

调试技巧

查看播放状态

# 查看当前所有 MediaPlayer 实例
adb shell dumpsys media.player

# 查看 NuPlayer 的详细状态
adb shell dumpsys media.player | grep -A 30 "NuPlayer"

# 实时日志（非常详细）
adb logcat -s NuPlayer:V NuPlayerDecoder:V NuPlayerRenderer:V

分析音视频同步问题

# Renderer 的丢帧日志
adb logcat | grep "dropping video frame"
# 输出示例：dropping video frame, lateByUs=45.23ms

# 音视频时钟差值
adb logcat | grep "audio/video"

Perfetto 性能分析

# 开始 Perfetto 抓包
adb shell perfetto -o /data/local/tmp/trace.pb \
  -t 10s \
  "track_event,atrace:am,atrace:wm,atrace:gfx"

# 拉取并分析
adb pull /data/local/tmp/trace.pb ./
# 用 https://ui.perfetto.dev 打开

在 Perfetto 中搜索 NuPlayer 相关的 trace event，可以看到每一帧的解码时间和渲染时机，一目了然。

---

总结

NuPlayer 的三驾马车设计是一个精妙的架构：

1. Source：屏蔽了数据来源（本地/HTTP/RTSP）的差异，向上提供统一的 Access Unit 流，内置缓冲水位管理防止卡顿
2. Decoder：封装 MediaCodec，作为 Source 和 Renderer 之间的数据转换器，维护 PTS 在整个流水线中的传递
3. Renderer：以音频时钟为基准，通过"丢帧/延迟"策略在两个独立的解码流之间强制时间对齐

整个系统由 AMessage/ALooper 消息驱动，避免了多线程锁竞争，这是 NuPlayer 区别于老旧 AwesomePlayer 的核心设计。

下一步行动：

• 用 adb logcat | grep "dropping video frame" 看看你的设备播放时有多少帧被丢弃
• 阅读源码：frameworks/av/media/libmediaplayerservice/nuplayer/NuPlayer.cpp
• 如果在开发播放器 App，评估是否迁移到 Media3 ExoPlayer

系列下一篇将深入音视频同步与渲染：PTS 时间戳、VSYNC 信号、SurfaceFlinger 合成的完整链路。

---

参考资料

• NuPlayer 源码
• MediaPlayer 开发文档
• ExoPlayer 官方文档
• Media3 迁移指南
