Linux程序地址空间

一 预热

1 进程虚拟地址空间

这是操作系统给每个进程营造的 "独立内存假象"，从低地址 到高地址大致分为以下区域：

1. 代码段（.text）
   • 内容 ：编译后的机器指令（如 main 函数、系统调用）。
   • 属性 ：只读、可执行。
   • 特点 ：多个进程可共享（如运行多个 ls 命令共用同一份代码），防止程序意外修改自身逻辑。
2. 常量区（.rodata）
   • 内容 ：字符串常量（如 "hello world"）、const 全局常量。
   • 属性 ：只读。
   • 关键点 ：图中明确指出 char *str = "hello world" 中的字符串存于此，不可直接修改，否则会触发段错误。
3. 数据段（.data）与 BSS 段
   • .data 段 ：存放已初始化 的全局变量、静态变量（static）。
   • .bss 段 ：存放未初始化的全局变量、静态变量。程序加载时由系统自动清零。
   • 共同点：生命周期与程序共存，位于高地址下方，堆和栈之间。
4. 堆（Heap）
   • 方向 ：向上增长（地址升高）。
   • 管理 ：由程序员手动分配 / 释放（malloc/free），用于动态内存。
5. 栈（Stack）
   • 方向 ：向下增长（地址降低）。
   • 管理：编译器自动管理，存放局部变量、函数参数、返回地址。
   • 特点：空间有限（通常 8MB），溢出会导致段错误。

二、 关键机制：fork 与 写时复制（COW）

解析Linux 下 fork() 系统调用的底层优化逻辑：

1. 传统误区
   • 误以为 fork() 会立刻完整复制父进程的所有物理内存（如代码、数据、堆、栈）。
   • 弊端 ：耗时、浪费内存（子进程常随后执行 exec 替换镜像，复制的内容无效）。
2. 真实实现：写时复制（Copy-On-Write, COW）
   • fork 瞬间 ：不复制任何物理内存 。
     • 内核只创建子进程的 PCB（进程控制块）和页表。
     • 父子进程共享同一份物理内存页面。
     • 内核将这些共享页面的权限标记为只读。
   • 读操作：父子进程任意读取共享页面，数据一致，无开销。
   • 写操作（触发 COW） ：
     • 当任一进程（父 / 子）尝试写入共享页面时，CPU 触发写保护异常（Page Fault）。
     • 内核介入：分配新的物理页，复制原页内容，修改页表指向新页，并恢复可写权限。
     • 结果：此时父子进程拥有独立内存，数据不再互通，实现了 "按需复制"。

三、 关键细节

1. "不是内存，是进程地址空间 / 虚拟地址空间！"
   • 这是核心重点：程序看到的地址是虚拟地址，需经过页表映射才能找到物理内存。每个进程都有独立的 4GB（32 位）或更大虚拟地址空间，互不干扰。
2. 常量特性
   • 常量区（字符串）具有常性，只要进程地址空间存在，它就一直存在于内存中，且不可修改。
3. 堆栈相对而生
   • 堆向上涨，栈向下涨，两者之间是空闲空间。栈溢出可能会覆盖堆数据（堆栈碰撞），导致程序崩溃。

四、 总结

阐述了 Linux 内存管理的两大基石：

1. 分层布局：清晰的虚拟地址空间划分（代码 / 数据 / 堆 / 栈）保证了内存访问的有序性和安全性。
2. 惰性复制 ：COW 机制极大提升了 fork 的效率，是现代操作系统优化进程创建的核心手段。

二 正式进入虚拟地址空间

一、 核心实验现象：进程独立性的铁证

1. 地址与数值的矛盾

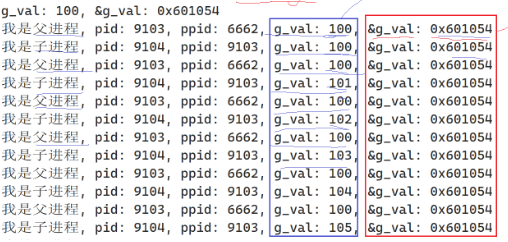

• 现象 ：父子进程中，全局变量 g_val 的地址 （0x601054）完全相同，但数值不同（父进程 100，子进程 101/103/105）。
• 核心结论 ：
  • 打印出的地址 不是物理地址 ，而是 虚拟地址。
  • 物理地址对用户完全不可见，由操作系统通过页表隐藏。
  • 这证明了 虚拟地址空间是进程独有的，每个进程都有独立的 4GB 虚拟地址蓝图。

二、 内存管理架构：虚拟 vs 物理

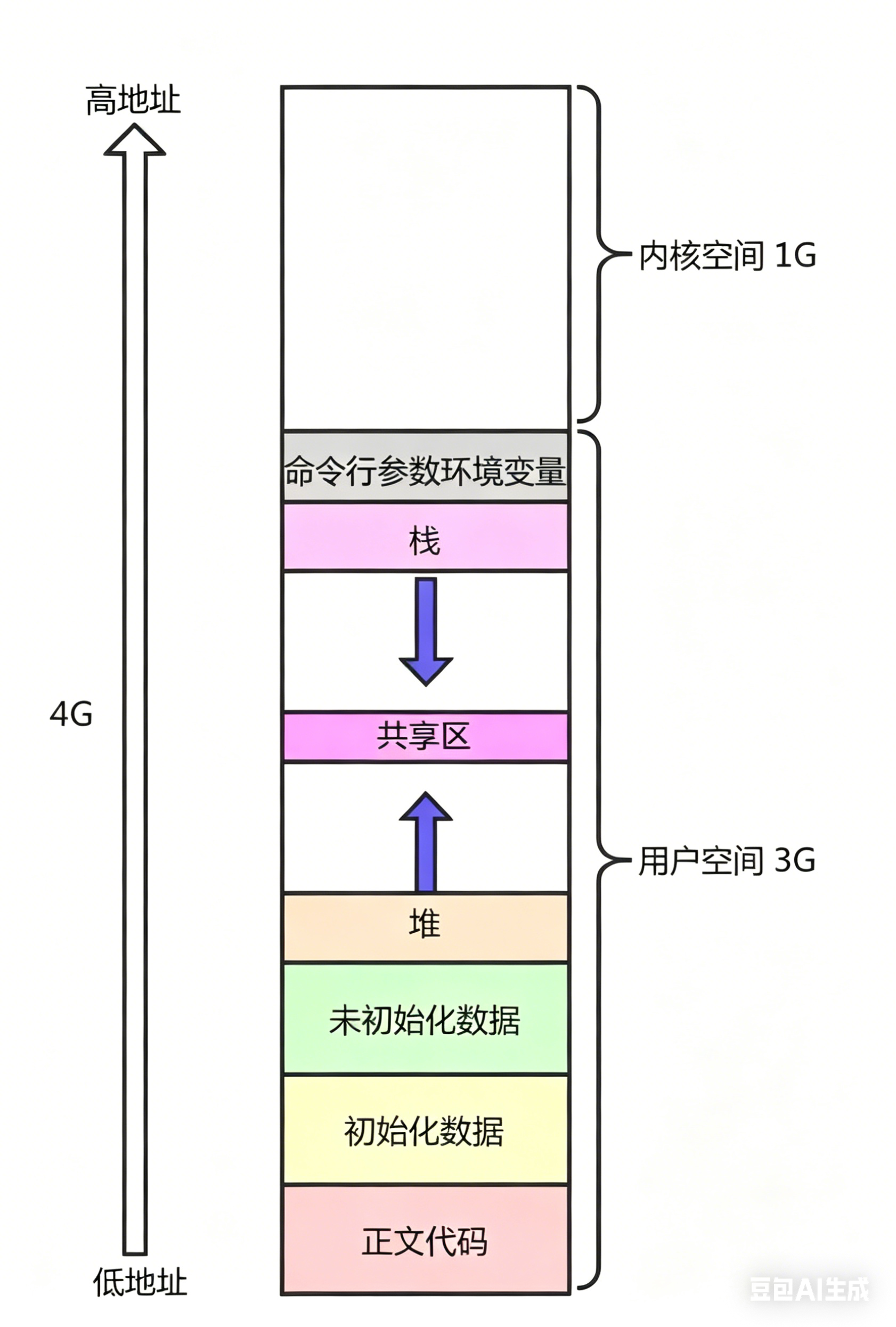

1. 虚拟地址空间（用户视角）

• 32 位布局 ：
  • 高地址 1G：内核空间（系统共享，用户态无权访问）。
  • 低地址 3G ：用户空间（进程私有），包含：
    • 代码段：只读，共享。
    • 数据段 / BSS：全局 / 静态变量。
    • 堆 ：向上增长，malloc 申请区域。
    • 共享区：动态库、内存映射文件。
    • 栈：向下增长，局部变量 / 函数调用。

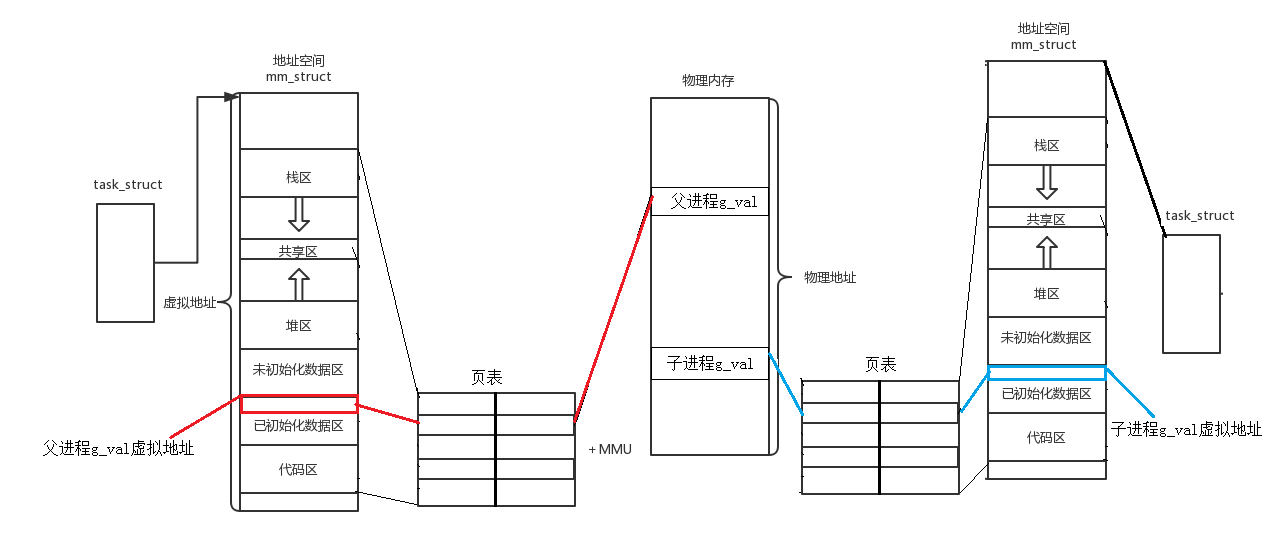

2. 物理内存（内核视角）

• 物理内存是稀缺资源，被所有进程共享。
• 映射机制 ：进程看到的虚拟地址必须通过 页表 转换才能找到物理内存。
• 图中关键点 ：g_val 在虚拟地址中是 0x601054，在物理内存中对应 0x12345678。

三、 核心机制：fork 与 写时复制（COW）

这是图中最核心的技术点，涵盖了从创建到隔离的全过程：

1. 进程创建的流程（OS 自动完成）

Linux 创建进程的流程是：先创建内核数据结构（PCB / 页表），再按需加载代码和数据。

• 支持延迟加载 ：如果不立即执行，可以先创建好进程控制块（task_struct），等真正要运行时再加载代码和数据。

2. 父子进程的 "共享与拷贝"

• fork 瞬间 ：
  • 代码共享：父子进程执行同一段代码（只读）。
  • 数据共享 ：内核不立即复制 物理内存，而是让父子进程共享 同一份物理页，并将页表权限标记为 只读。
• 写时复制（触发条件） ：
  • 当父子进程中任意一个尝试修改 共享数据（如子进程改 g_val）时，CPU 触发 缺页中断（Page Fault）。
  • 内核介入：分配新的物理页，复制原页内容，修改页表指向新页，恢复可写权限。
  • 结果：父子进程从此拥有独立内存，数据不再互通，实现了 "进程独立性"。

3. 图中的关键异常：缺页中断引起内存二次申请

• 当进程访问的虚拟地址不在物理内存中（如写时复制触发），会触发缺页中断。
• 内核会进行 二次申请：分配新的物理页，建立新的映射。这就是 "深拷贝" 的发生时刻。

四、 动态内存分配：malloc 的本质

• 图中标注 ：malloc(1024); new XXX();
• 本质 ：malloc 并没有立刻分配物理内存，而是在 进程虚拟地址空间 中申请了一段连续的 虚拟地址。
• 延迟分配：真正的物理内存分配，发生在第一次访问该地址（触发缺页中断）的时候。

五、 内核数据结构与进程控制块（PCB）

展示进程的内核态管理：

1. struct task_struct ：
   • 也就是 PCB（进程控制块）。
   • 包含进程的所有元数据（PID、状态、优先级、文件描述符表、信号处理函数等）。
2. struct mm_struct ：
   • 管理进程的虚拟地址空间。
   • 图中下方的结构体字段：total_vm、locked_vm、start_code、end_code、start_brk、start_stack 等，定义了地址空间的起止范围和属性。
3. 父子进程的关系 ：
   • 子进程创建时，以父进程为模板。
   • 子进程会拷贝父进程的 task_struct，但会独属于自己的虚拟地址空间和页表。

六、 核心结论与 OS 规定

1. 进程独立性的保证 ：
   • 虚拟地址空间和页表，每个进程自有一套。
   • 代码只读（父子不影响），数据写时复制（修改后不影响）。
2. OS 规定 ：
   • 父子进程共享只读代码，互不影响。
   • 若对共享数据进行修改，则发生 "写时复制"，变为深拷贝，进程彻底独立。

七、 总结

用户态代码 到 内核态内存管理 的完整链路：

1. 程序视角 ：看到的是虚拟地址（如 0x601054）。
2. 内核视角：通过页表映射到物理内存。
3. fork 机制：利用写时复制（COW）优化了进程创建开销。
4. 最终结果：实现了进程间的完美隔离（独立性）。

三 理解虚拟地址空间和区域划分

一、 核心概念：什么是虚拟地址空间？

1. 核心比喻：OS = 大富翁，内存 = 大饼

• 物理内存的局限性：物理内存大小有限（如 10 亿字节），无法直接给每个进程完整的 "大饼"。
• 虚拟地址空间的本质 ：
  • OS 给每个进程画了一张独立的 "大饼蓝图"（虚拟地址空间）。
  • 进程认为自己独占了所有内存（如 "私生子" 各自独立），实际上 OS 只按需分配真正的物理内存（"饼"）。
• struct mm_struct 的作用 ：
  • 它是进程的内存管理对象，描述了该进程的虚拟地址空间全貌。
  • 管理逻辑：先描述（建立虚拟地址空间蓝图），再组织（通过页表映射物理内存）。
  • 按需分配：OS 不会一次性给足，而是进程要用多少，就批多少虚拟地址，再动态映射物理内存。

2. 进程独立性的比喻

• "私生子" 比喻：每个进程都认为自己是 OS 的独子，拥有完整的地址空间。
• 实际上 OS 只是为每个进程提供了独立的 虚拟地址蓝图，物理内存则由 OS 统一调度、共享。

二、 区域划分：如何理解虚拟地址空间中的区域划分？

1. 核心比喻：分桌子

• 问题：多人共用一张大桌子（物理内存），容易混乱。
• 解决方案：OS 将虚拟地址空间（桌子）划分为不同区域（代码区、数据区、堆、栈等），每个区域有专属的起止地址。

2. 区域划分的代码实现逻辑

• 类比 struct deskop（桌面区域结构体） ：
  • 定义区域的起始和结束地址（如 int xs_start, int xs_end）。
  • 例如 struct deskop d = {1, 50, 50, 100} 表示一个区域。
• 计算机语言的实际应用 ：
  • 用 struct 描述虚拟地址区域，记录区域的权限 （可读 / 可写 / 可执行）和范围。
  • 区域内的地址是连续且有效的，进程可以直接使用，无需关心物理内存的具体位置。

3. 区域划分的目的

• 隔离与保护：不同区域（如代码区 vs 数据区）权限不同，防止越界访问或修改。
• 高效管理 ：按区域管理内存，方便进行缺页中断 、权限检查等操作。

三、 关键机制：页表与权限管理

1. 页表的核心作用

• 它是 虚拟地址 → 物理地址 的翻译官。
• 图中展示了 页表项 的结构：
  • 虚拟地址 ：0x601054
  • 映射的物理地址 ：0x11223344
  • 标志位：包含权限（读 / 写 / 执行）、是否存在、是否被修改等。

2. 权限管理：为什么代码和常量是只读的？

• 问题 ：为什么全局变量、static 变量生命周期是全局的？为什么字符串和代码是只读的？
• 答案 ：由页表标志位 强制限制。
  • 代码段（.text） ：页表标记为 只读（Read-Only） + 可执行（Execute）。
  • 常量区（.rodata） ：页表标记为 只读。
  • 效果 ：如果进程尝试修改代码或常量，CPU 会触发 段错误（Segmentation Fault），因为页表禁止了写操作。

3. 生命周期与区域的关系

• 全局 / 静态变量 ：存放在 数据段 /.bss 区，生命周期与程序一致，因此是 "全局的"。
• 字符串常量 / 代码 ：存放在 只读区，生命周期与进程一致，且禁止修改。

四、 硬件支撑：MMU（内存管理单元）

1. MMU 的角色

• 硬件 ：集成在 CPU 内部，负责实时完成虚拟地址到物理地址的转换。
• 核心功能 ：
  • 检查页表中的权限标志位。
  • 拦截非法操作（如向只读区域写数据）。
  • 处理缺页中断（当物理内存缺失时，触发 OS 介入）。

2. 实战案例：修改字符串的崩溃过程

• 代码 ：char *s = "helloworld"; *s = 'H';
• 过程 ：
  1. "helloworld" 存放在 只读区 ，页表标记为 只读。
  2. 执行 *s = 'H' 时，CPU 通过 MMU 检查权限。
  3. 发现是写操作 ，但目标区域是只读。
  4. MMU 触发 权限异常 ，操作系统终止进程，输出 段错误。

五、 总结：内存管理的三层架构

这张图串联起了从 用户逻辑 到 硬件实现 的完整链路：

1. 用户层 ：通过 struct mm_struct 描述虚拟地址空间，按区域划分使用。
2. 内核层：通过页表建立虚拟地址与物理内存的映射关系，管理权限。
3. 硬件层 ：CPU 内的 MMU 负责实时地址转换和权限检查，保障内存安全。

---

💡 核心启示

这张图的精髓在于 "虚拟化" 与 "隔离"：

• 虚拟化：OS 创造了 "独占内存" 的假象（虚拟地址空间）。
• 隔离：通过区域划分和页表权限，严格保护进程间、进程与内核间的内存安全。

四 虚拟地址空间设置的意义

一、 开篇核心：为什么需要虚拟地址空间？

图中左上角明确给出了 3 个根本原因，是理解所有后续内容的前提：

1. **保护物理内存（安全层面）**虚拟地址空间 + 页表机制，会拦截进程的非法访问（如越界、修改只读代码 / 常量），从根源上避免进程直接操作物理内存，防止恶意 / 误操作破坏系统。
2. 无序变有序（内存布局层面） 物理内存是碎片化的（图中右侧物理内存的零散块），但虚拟地址空间给进程呈现了连续、完整的 4G（32 位）地址蓝图，让程序无需关心物理内存的实际排布，实现了 "逻辑连续、物理离散"。
3. **解耦进程管理与内存管理（架构层面）**进程管理只需要维护虚拟地址空间的布局，内存管理只需要维护物理内存的分配，两者通过页表解耦，大幅提升了系统的可扩展性和管理效率。

关键细节

• 虚拟连续 vs 物理不连续：虚拟地址空间的区域是连续的，但对应到物理内存是零散的，通过页表完成映射。
• 堆与栈的相对生长：堆向上、栈向下，中间是空闲虚拟地址空间，避免了相互覆盖。

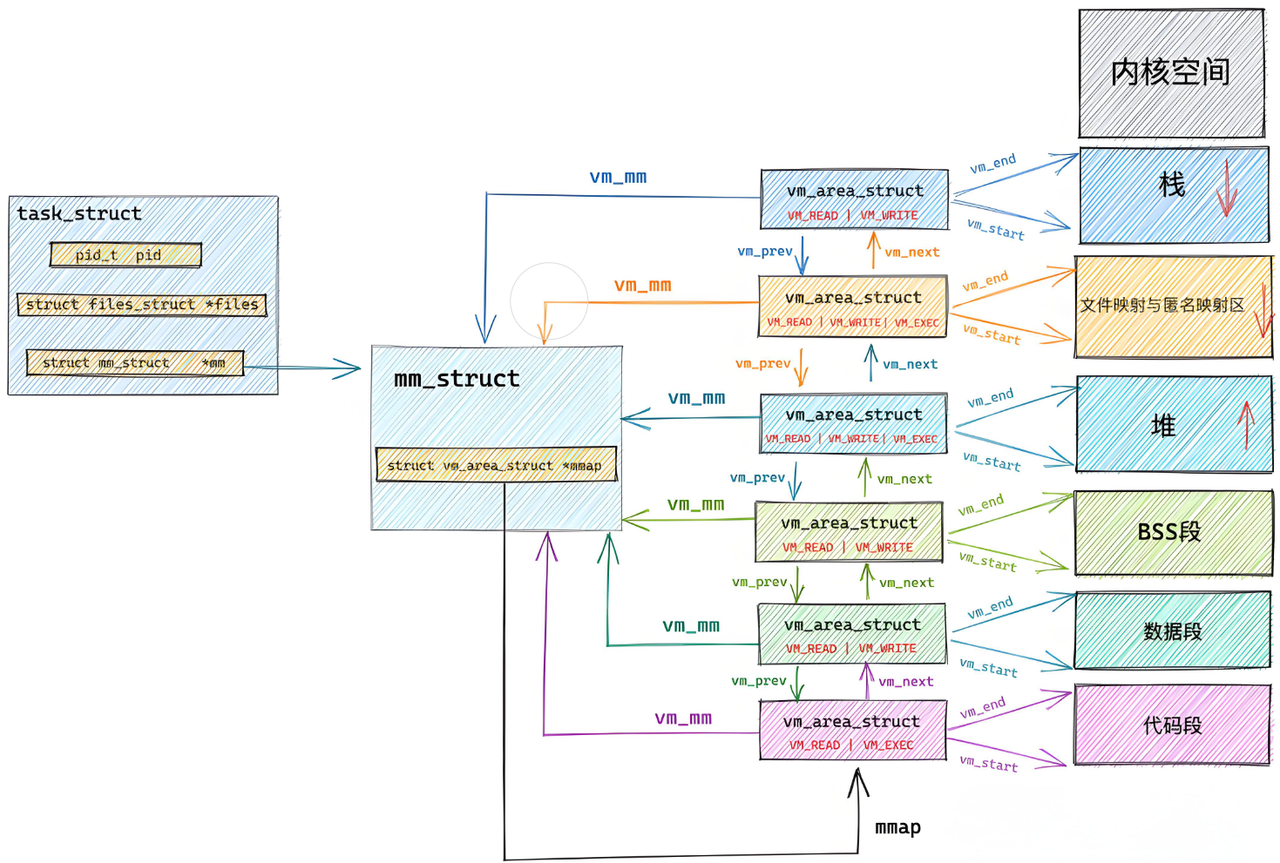

二、 内核数据结构：虚拟地址空间的 "管理者"

Linux 内核中管理虚拟地址空间的三层数据结构，是理解内存管理的核心：

1. task_struct（进程控制块 PCB）

• 是进程的 "身份证"，包含进程所有元数据（PID、状态、文件描述符、信号等）。
• 其中的struct mm_struct *mm指针，指向该进程的虚拟地址空间管理结构体，是进程与内存的连接点。

2. mm_struct（虚拟地址空间总控）

• 是整个进程虚拟地址空间的总描述符
• 核心作用：
  • 记录虚拟地址空间各区域的起止地址 （如start_code/end_code对应代码段）。
  • 维护vm_area_struct链表 / 红黑树，管理所有虚拟区域。
  • 关联页表，完成虚拟地址到物理地址的映射。

3. vm_area_struct（虚拟区域结构体）

• 是虚拟地址空间中每个独立区域的描述符，对应图中右侧的代码段、数据段、堆、栈等彩色块。
• 每个vm_area_struct描述一个连续的虚拟地址范围，包含：
  • 区域的起始 / 结束地址、权限（读 / 写 / 执行）。
  • 前后指针vm_prev/vm_next，形成链表，用于遍历所有区域。
  • 关联的mm_struct，归属到对应进程。
• 核心特性：
  • 虚拟地址空间的宏观划分，由这些结构体串联而成。
  • mmap系统调用会创建新的vm_area_struct，用于文件映射、共享内存等。

三、 虚拟地址 → 物理地址的映射

图中右侧完整展示了映射逻辑：

1. 虚拟地址空间 ：进程看到的连续 4G 地址，由mm_struct和vm_area_struct管理。
2. 页表：是虚拟地址到物理地址的 "翻译表"，每个进程有独立的页表，存储在内核空间。
3. 物理内存：实际的硬件内存，是零散的物理页框，由内核统一分配管理。
4. 映射流程 ：
   • 进程访问虚拟地址 → CPU 通过 MMU（内存管理单元）查页表 → 找到对应物理地址 → 访问物理内存。
   • 若页表中无对应映射，触发缺页中断 ，内核动态分配物理页并更新页表（malloc的延迟分配原理）。

---

四、 补充关键知识点

1. malloc的本质 malloc(100)只是在虚拟地址空间的堆区 申请了一段连续的虚拟地址（如0x10000000），不会立即分配物理内存，真正的物理内存分配发生在第一次访问该地址（触发缺页中断）时。

2. 区域权限的意义 每个vm_area_struct都有独立的权限标志：

   • 代码段：只读 + 可执行，防止程序修改自身代码。
   • 常量区：只读，防止修改字符串常量（如char *s = "hello"; *s = 'H'会触发段错误）。
   • 数据段 / 堆 / 栈：可读写，用于存储变量。

3. 进程独立性的保障 每个进程有独立的mm_struct、vm_area_struct链表和页表，因此即使虚拟地址相同，也会映射到完全不同的物理内存，实现了进程间的内存隔离。

---

五、 总结

这张图完整打通了 Linux 内存管理的全链路：

1. 设计层面：虚拟地址空间解决了物理内存的安全、布局、管理三大问题。
2. 布局层面：清晰的区域划分，规范了程序的内存使用。
3. 内核层面 ：task_struct→mm_struct→vm_area_struct的三层结构，实现了虚拟地址空间的精细化管理。
4. 映射层面：页表 + MMU 完成虚拟地址到物理地址的翻译，保障了进程独立性和内存安全。
