基于深度回声状态网络DeepESN的锂离子电池SOH估算模型
在新能源与储能系统中，锂离子电池的健康状态（State of Health, SOH）是电池管理系统（BMS）进行安全预警和寿命管理的核心指标。然而，电池的退化是一个高度非线性、涉及复杂内部电化学反应的过程。随着充放电循环的增加，电池容量会呈现出整体衰减与局部容量再生（Regeneration）交织的复杂时间序列特征。
近年来，虽然长短期记忆网络（LSTM）和Transformer等深度学习模型在电池状态估算中大放异彩，但它们通常面临计算成本高、反向传播易梯度消失或爆炸等瓶颈。为了在保证特征提取深度的同时大幅提升训练效率，深度回声状态网络（Deep Echo State Network, DeepESN） 提供了一种极为优雅的解决方案。
本文将从理论与架构层面，深入探讨如何构建基于DeepESN的锂离子电池SOH估算模型。
1. 从储备池计算到深度回声状态网络
回声状态网络（ESN）是储备池计算（Reservoir Computing）的典型代表。与传统递归神经网络（RNN）需要通过时间反向传播（BPTT）不断更新所有权重不同，ESN的创新在于：构建一个大规模、随机初始化且参数固定的动态储备池（Reservoir），仅对线性的输出层（Readout Layer）进行训练。 这种机制使得训练过程转化为简单的线性回归问题，极大地提升了运算速度。
然而，传统的单层ESN在处理具有多时间尺度特征（如电池长期的容量衰减趋势与短期的温度/工况波动）时，表征能力受限。DeepESN通过引入"深度学习"的层级结构，将多个子储备池堆叠起来。
在这种深度架构中：
- 第一层：直接接收外部的特征输入（如电压、电流、温度等提取的健康因子）。
- 高阶层：将前一层的非线性激活状态作为当前层的输入。
这种分层过滤机制使得DeepESN不仅保留了极高的训练效率，还自然而然地形成了多时间尺度的特征金字塔。低层网络对短期瞬态变化更为敏感，而高层网络则能更好地捕获电池SOH长期的渐变衰减规律。
2. 模型架构与数学机理分析
一个完整的DeepESN电池SOH估算模型，其核心动态更新与学习机制可以拆解为以下几个理论步骤：
2.1 状态更新与泄漏积分机制
在设定的由 NlN_lNl 层组成的DeepESN中，每一层包含 NrN_rNr 个神经元。网络在时刻 ttt 的状态更新不仅依赖于当前的输入，还依赖于上一时刻的历史状态。为了更好地适应电池SOH这种具有长时记忆依赖的时序数据，模型引入了泄漏率（Leaking Rate, α\alphaα）。
对于第 lll 层，其状态 x(l)(t)x^{(l)}(t)x(l)(t) 的更新方程可表示为：
x(l)(t)=(1−α)x(l)(t−1)+α⋅f(Win(l)u(l)(t)+W(l)x(l)(t−1)+b)x^{(l)}(t) = (1-\alpha)x^{(l)}(t-1) + \alpha \cdot f\left(W_{in}^{(l)} u^{(l)}(t) + W^{(l)} x^{(l)}(t-1) + b\right)x(l)(t)=(1−α)x(l)(t−1)+α⋅f(Win(l)u(l)(t)+W(l)x(l)(t−1)+b)
- u(l)(t)u^{(l)}(t)u(l)(t) 为当前层的输入（当 l=1l=1l=1 时为电池特征数据，当 l>1l>1l>1 时为上一层状态 x(l−1)(t)x^{(l-1)}(t)x(l−1)(t)）。
- Win(l)W_{in}^{(l)}Win(l) 和 W(l)W^{(l)}W(l) 分别是随机生成并经过严格比例缩放的输入权重和循环权重矩阵。
- f(⋅)f(\cdot)f(⋅) 通常为双曲正切函数（tanh），提供非线性映射能力。
在电池SOH估算中，适当调高泄漏率 α\alphaα 并配合较小的谱半径（Spectral Radius），能够让网络更加侧重于记忆长远的衰减趋势，而非被局部的噪声扰动所主导。
2.2 全局状态聚合（Shallow States）
不同于传统多层网络只取最后一层输出的做法，DeepESN通常采用全局状态拼接 的策略。在计算最终的SOH估算值时，模型会将所有时间步下、所有 NlN_lNl 个储备池层的状态向量在行维度上进行拼接，构建一个维度为 (Nl×Nr)×Nt(N_l \times N_r) \times N_t(Nl×Nr)×Nt 的庞大特征矩阵 XXX。
这种策略确保了线性读出层（Readout Layer）在进行决策时，既能参考底层的短期电荷/放电特征，也能利用顶层的长期退化特征，实现了信息的最优融合。
2.3 岭回归与正则化（Ridge Regression）
在获取了全局状态矩阵 XXX 后，网络需要通过训练读出层的权重 WoutW_{out}Wout 来映射目标SOH值。为了防止在处理高维稀疏状态时发生过拟合，模型摒弃了直接求伪逆的简单做法，而是采用了带有 L2L_2L2 正则化项的岭回归闭式解：
Wout=YtargetXT(XXT+λI)−1W_{out} = Y_{target} X^T (X X^T + \lambda I)^{-1}Wout=YtargetXT(XXT+λI)−1
其中：
- YtargetY_{target}Ytarget 是真实的电池SOH标签矩阵。
- III 是单位矩阵。
- λ\lambdaλ 是正则化系数。λ\lambdaλ 的引入极大地提升了模型在面对非平稳电池测试数据（如工况切换或测试噪声）时的鲁棒性与泛化能力。
3. 数据预处理与洗出期（Washout）探讨
在实际的理论应用中，构建鲁棒的SOH模型离不开严谨的数据工程。
- 数据归一化 ：电池的特征输入往往具有不同的物理量纲（例如毫伏级的电压差与几十安培的电流）。通过将输入特征和目标SOH统一映射至 [0,1][0, 1][0,1] 的区间，可以消除量纲差异，防止储备池神经元在初始阶段就进入饱和区。
- 洗出期（Washout）截断 ：由于DeepESN是一个动态系统，其初始状态通常被人为设定为零。这意味着网络在刚开始运行的前几个时间步中，状态受初始值影响较大，尚未完全进入由输入数据驱动的"回声"轨道。在理论上，合理的做法是在计算 WoutW_{out}Wout 和评估误差时，丢弃这段初始的瞬态数据（即Washout阶段），从而保证回归计算的纯粹性与准确性。
4.部分代码
c
%% 清空环境变量
warning off; close all; clear; clc;
rng('default');
tic;
%% 1. 数据导入与预处理
data = xlsread('HF_B0005.xlsx');
outdim = 1;
L = size(data, 2) - outdim;
% 提取输入输出数据（保持时间序列特性）
input_data = data(:,1:L)';
target_data = data(:,L+1)';
%% 2. 数据预处理
train_ratio = 0.7;
N = size(data,1);
split_idx = floor(N * train_ratio);
% 训练集（前70%）
train_input = input_data(:, 1:split_idx); % [L x split_idx]
train_target = target_data(1:split_idx); % [1 x split_idx]
% 测试集（后30%）
test_input = input_data(:, split_idx+1:end); % [L x N-split_idx]
test_target = target_data(split_idx+1:end); % [1 x N-split_idx]
%% 3. 数据归一化（使用mapminmax）
% 输入归一化
[~, ps_input] = mapminmax(train_input, 0, 1);
train_input_norm = mapminmax('apply', train_input, ps_input);
test_input_norm = mapminmax('apply', test_input, ps_input);
% 输出归一化
[~, ps_output] = mapminmax(train_target, 0, 1);
train_target_norm = mapminmax('apply', train_target, ps_output);

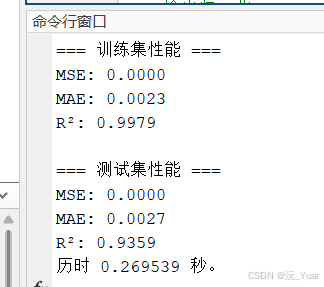

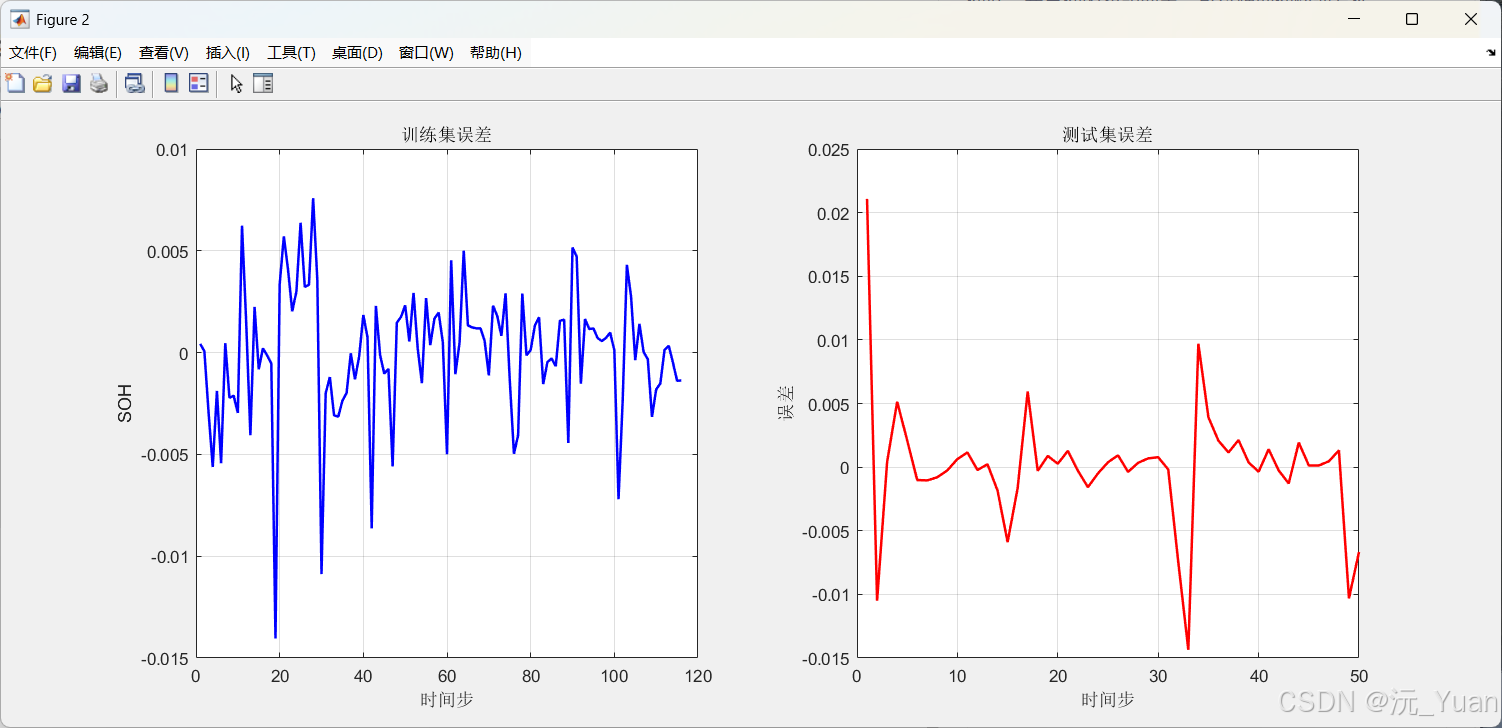

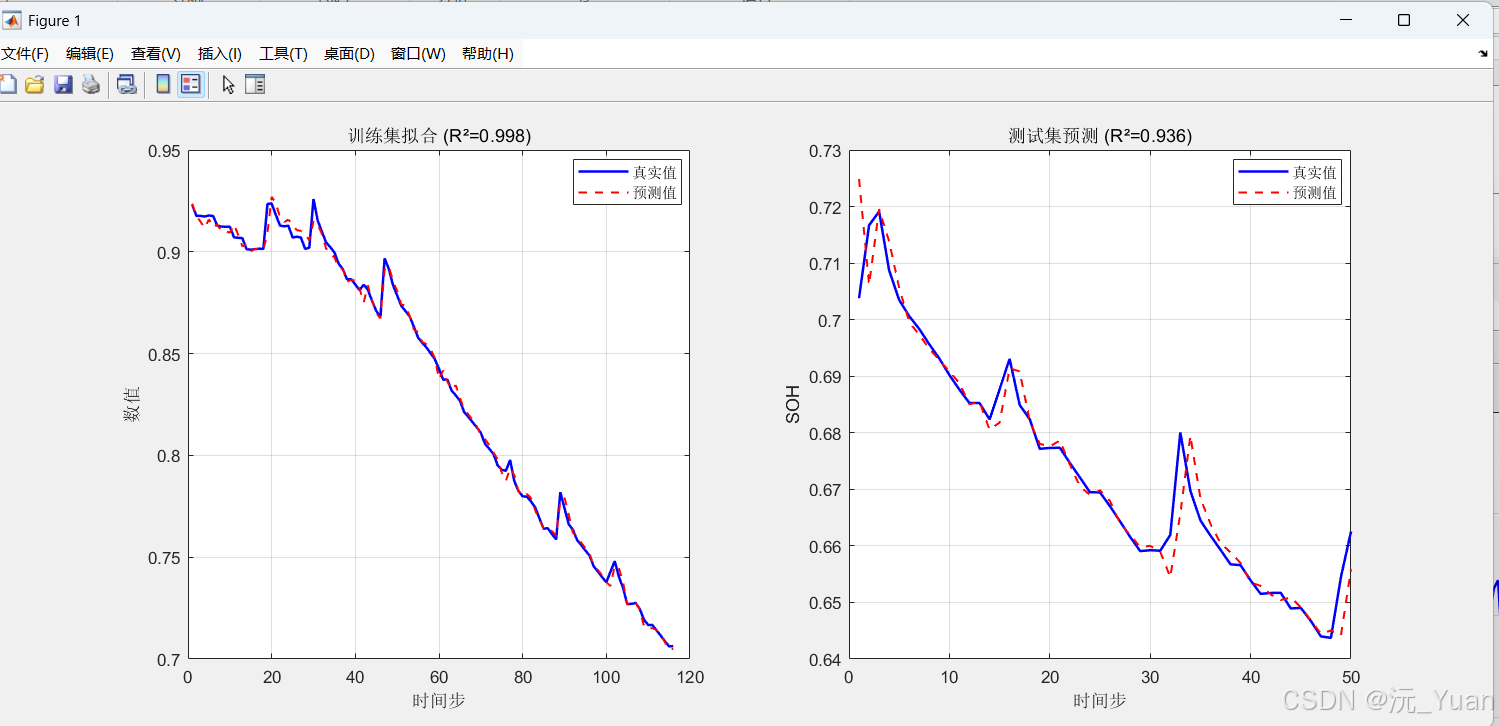

test_target_norm = mapminmax('apply', test_target, ps_output);5.运行截图
6. 结语
基于DeepESN的锂离子电池SOH估算模型，完美平衡了"深度特征提取"与"极简训练机制"之间的矛盾。通过精巧的分层随机储备池和岭回归读出机制，它能够在无需耗时的梯度反向传播的前提下，精准捕获电池容量衰减的非线性时序动态。
这不仅为时间序列预测提供了一个高效的理论框架，也为未来在边缘计算设备（如车载BMS微控制器）上实现轻量化、实时的电池健康状态在线估算，开辟了极具潜力的技术路径。
