本文介绍空间误差场图的概念及其应用。与热力图不同，空间误差场图将误差视为空间中的连续标量场，通过三维曲面或空间场图展示误差的连续变化趋势。文章对比了两者的区别：热力图适合展示平面区域误差分布，而空间误差场图更适用于参数分析和空间趋势展示。提供了MATLAB代码示例，演示如何绘制二维空间误差场曲面图，并分析了图像特征。
文章目录
空间误差场图
图像含义
空间误差场图比热力图更强调 误差作为一个空间函数的连续分布特征。
也就是说，它不只是"哪里误差大、哪里误差小"，而是把误差看成一个二维或三维空间中的标量场：
E = f ( x , y ) E=f(x,y) E=f(x,y)
或者三维情况下：
E = f ( x , y , z ) E=f(x,y,z) E=f(x,y,z)
如果是二维空间误差场，可以用三维曲面表示：
z = E ( x , y ) z=E(x,y) z=E(x,y)
其中横轴和纵轴是空间位置，高度方向表示定位误差大小。
和热力图的区别
| 对比项 | 定位误差热力图 | 空间误差场图 |
|---|---|---|
| 表达形式 | 二维颜色图 | 三维曲面图或空间场图 |
| 重点 | 误差区域分布 | 误差连续变化趋势 |
| 横纵坐标 | X、Y位置 | X、Y位置 |
| 颜色含义 | 误差大小 | 误差大小 |
| 高度含义 | 无 | 误差大小 |
| 适合用途 | 论文结果展示 | 参数分析、空间趋势展示 |
| 常用函数 | contourf, imagesc |
surf, mesh, slice, isosurface |
简单来说：
热力图适合看"平面区域误差分布"；
空间误差场图适合看"误差在空间中如何起伏变化"。
常用绘图函数
二维空间误差场常用：
matlab
surf
mesh
surfc
contour3
shading interp
view三维空间误差场常用：
matlab
slice
isosurface
volshow对于一般定位论文和仿真展示，二维空间误差场曲面图就足够了。
代码例程：空间误差场曲面图
下面这个代码和前面的热力图使用同一套误差数据，但使用三维曲面方式展示。
matlab
%% 空间误差场图示例
clc;
clear;
close all;
%% 1. 构造二维区域
x = linspace(-50, 50, 160);
y = linspace(-40, 40, 120);
[X, Y] = meshgrid(x, y);
%% 2. 构造模拟定位误差场
E_base = 0.3;
E_edge = 0.015 * sqrt(X.^2 + Y.^2);
E_peak1 = 2.0 * exp(-((X - 10).^2 + (Y - 5).^2) / 250);
E_peak2 = 1.5 * exp(-((X + 20).^2 + (Y + 10).^2) / 180);
E = E_base + E_edge + E_peak1 + E_peak2;
%% 3. 绘制空间误差场曲面图
figure('Color', 'w');
surf(X, Y, E, 'EdgeColor', 'none');
hold on;
% 在底部投影等高线
contour3(X, Y, E, 12, 'k', 'LineWidth', 0.8);
xlabel('X位置 / m', 'FontSize', 12, 'FontWeight', 'bold');
ylabel('Y位置 / m', 'FontSize', 12, 'FontWeight', 'bold');
zlabel('定位误差 / m', 'FontSize', 12, 'FontWeight', 'bold');
title('空间定位误差场曲面图', 'FontSize', 13, 'FontWeight', 'bold');
cb = colorbar;
ylabel(cb, '定位误差 / m', 'FontSize', 11, 'FontWeight', 'bold');
shading interp;
grid on;
box on;

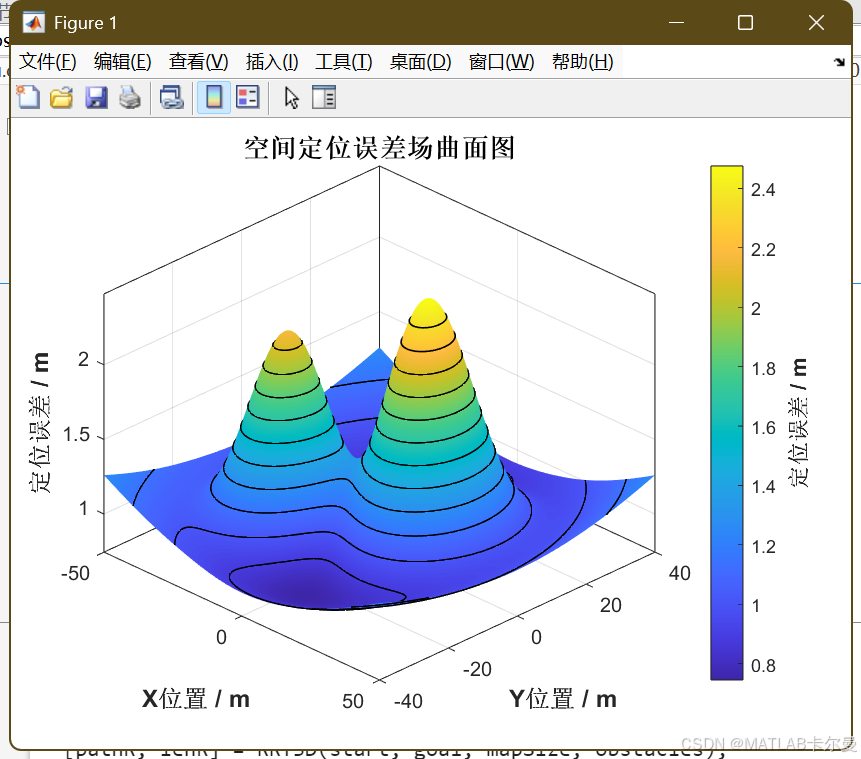

view(45, 35);运行结果
图像分析写法
可以这样描述：
图中以三维曲面形式展示了定位误差在空间区域内的连续变化趋势。其中，水平面坐标表示待定位目标的位置，垂直方向表示对应位置处的定位误差大小。可以看出，误差场并非均匀分布，而是在局部遮挡区域和边缘区域形成明显峰值。这说明定位误差不仅与测距噪声大小有关，还与空间位置、锚节点几何分布以及传播环境密切相关。相比二维热力图，空间误差场图能够更加直观地展示误差峰值、梯度变化以及高误差区域的空间扩展范围。
