在 Vivado 中配置 IP 核就像是"菜单式点菜"，你只需要告诉编译器你需要一个多大、多宽、什么工作模式的 FIFO，它就会自动去 FPGA 底层帮你把几万个逻辑门和存储单元连好。
1，召唤FIFO生成器

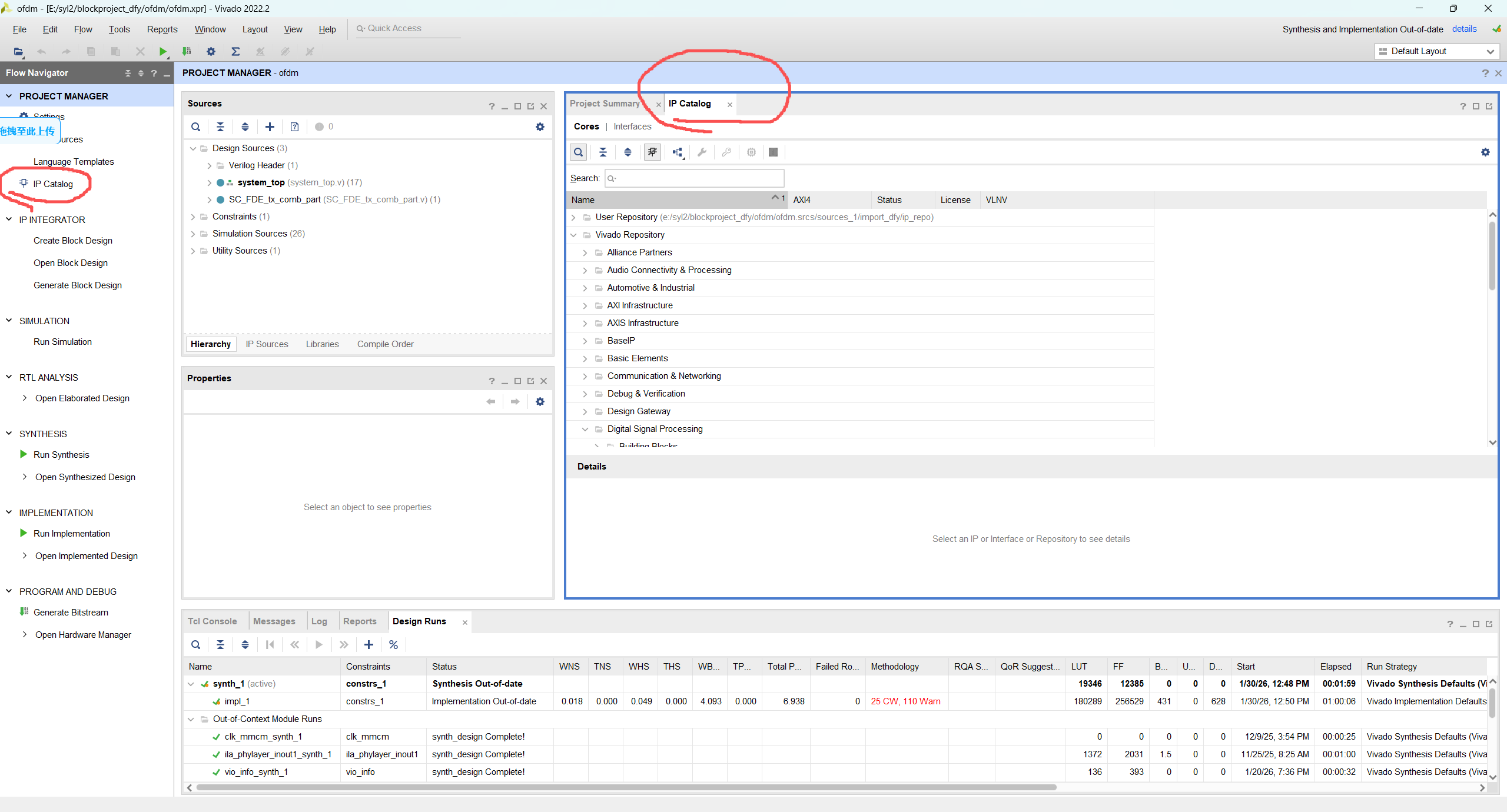

1.1，在 Vivado 左侧导航栏（Flow Navigator）中，点击 IP Catalog。

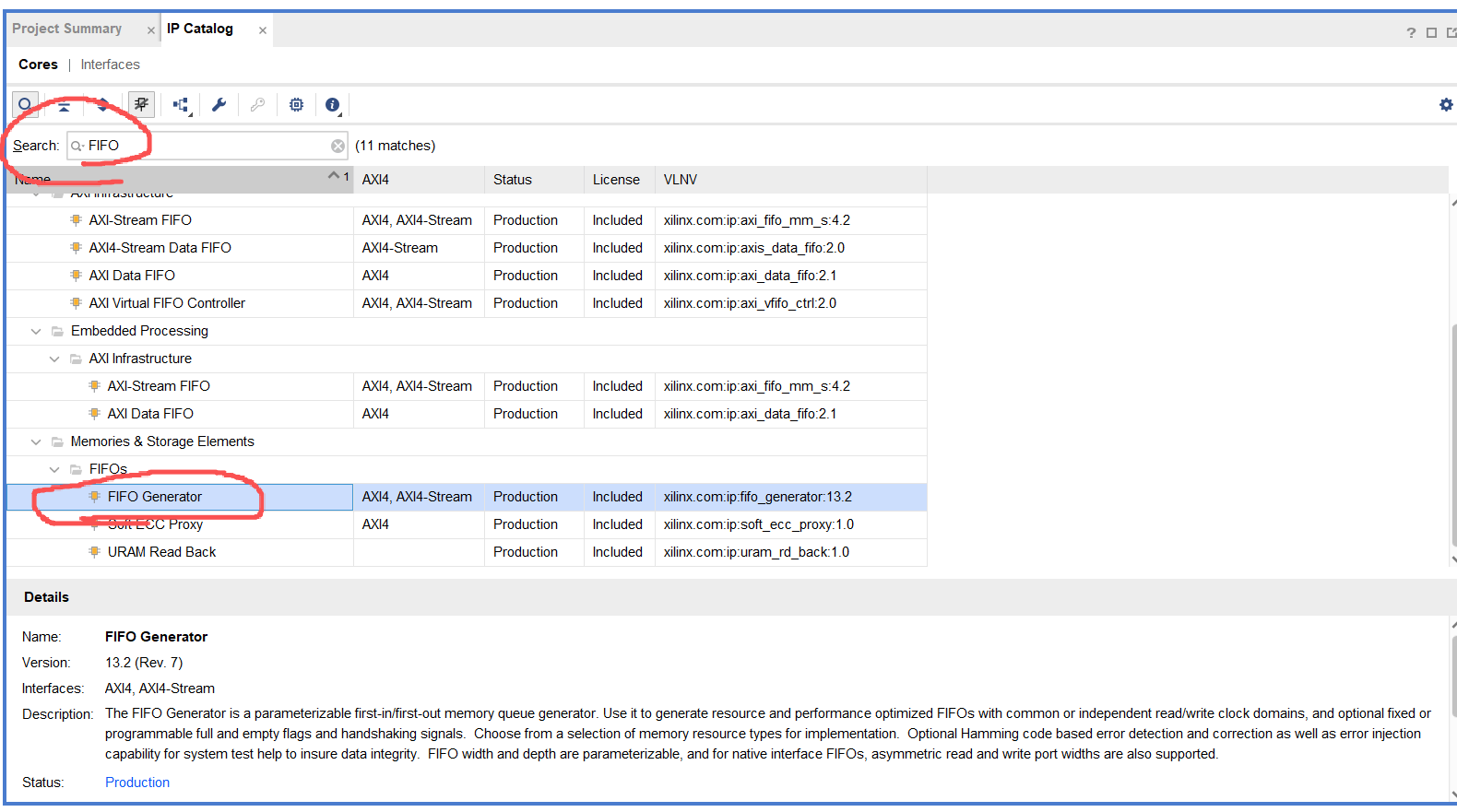

1.2，在右侧弹出的搜索框里输入 FIFO。
1.3，找到 FIFO Generator，双击打开它的配置界面。

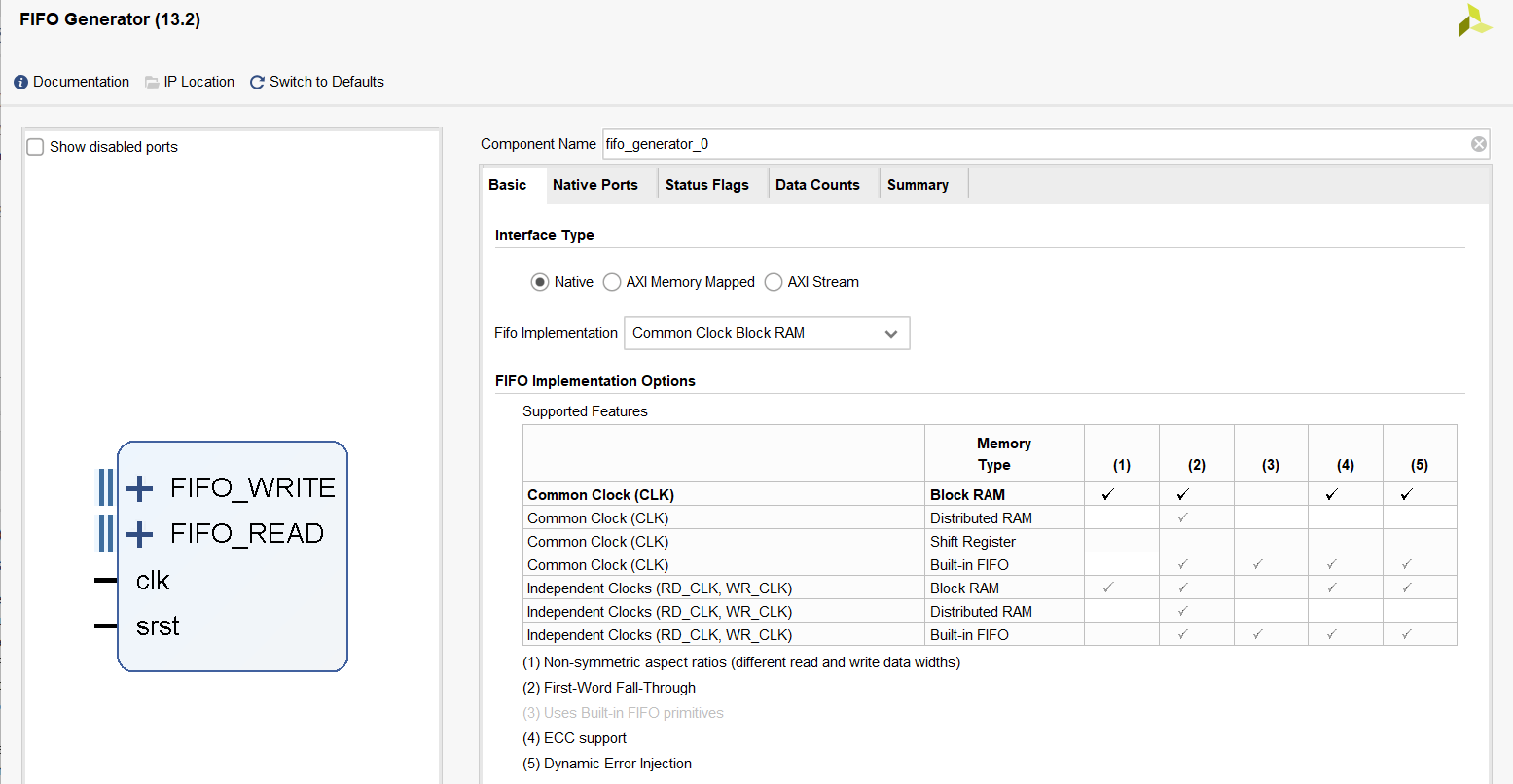

2，Basic 选项卡（定基调）
这是配置的第一页，决定了这个 FIFO 的核心物理架构。"给我用芯片上的物理硬核内存（BRAM），搭建一个不用跨时钟域（Common Clock）的、可以直接受我底层状态机裸线控制（Native）的巨大蓄水池。"
-

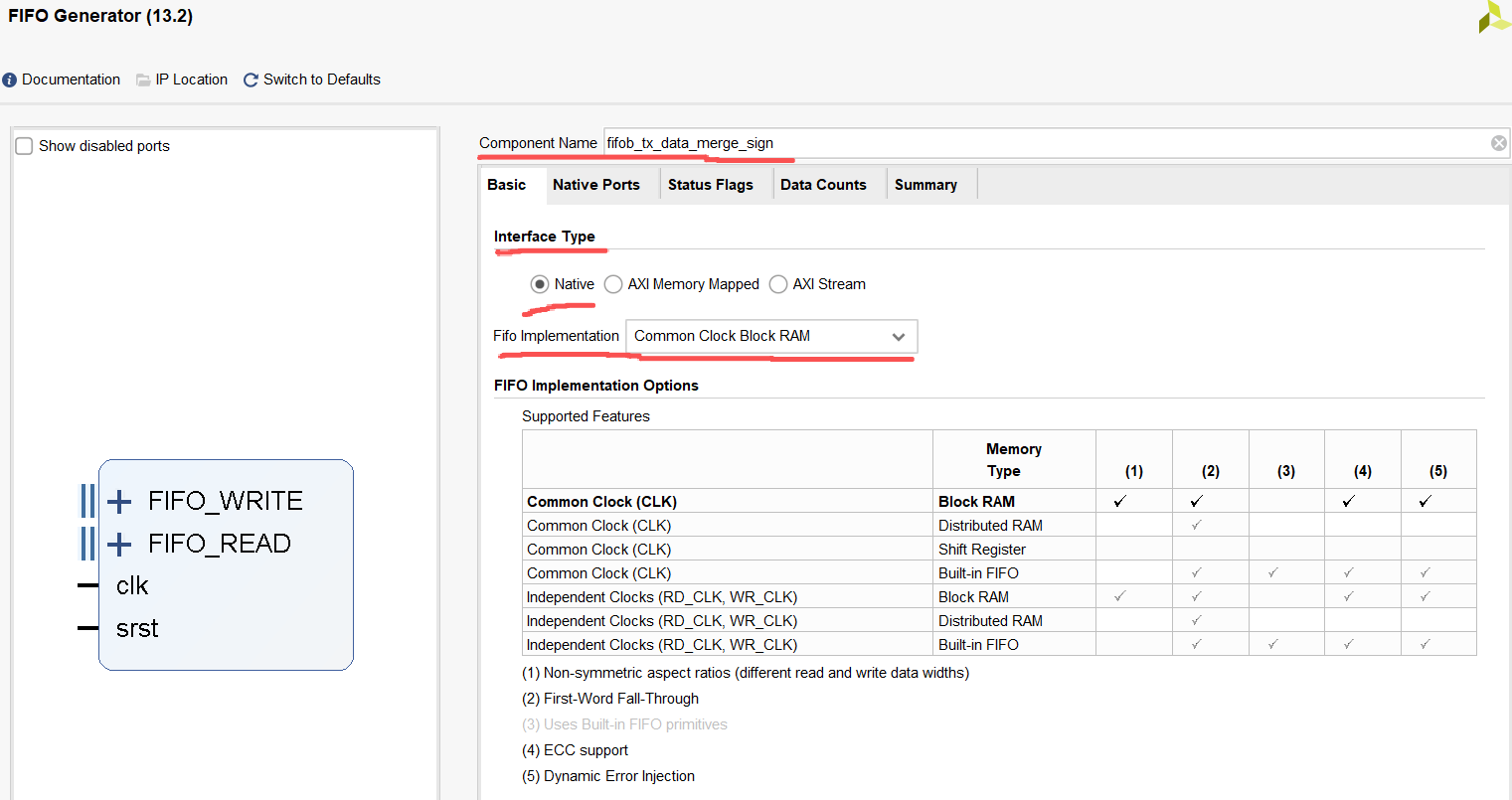

Component Name（组件名称）：
-
填入 ：
fifob_tx_data_merge_sign -
为什么 ：必须和你在 Verilog 代码里实例化的名字一字不差，否则 Vivado 依然找不到它。
-
-
Interface Type（接口类型）：
-
选择 ：
Native -
为什么 ：如果选 AXI，它会自动带上 TVALID/TREADY 那些复杂的握手信号。但你看你的代码，师兄是自己写状态机去控制
wr_en（写使能）和rd_en（读使能）的，所以必须选最原始、最纯粹的 Native 接口。它是 FIFO 最原始、最裸露的物理接口。只有最干瘪的几根线：din（进货）、dout（出货）、wr_en（写开关）、rd_en（读开关）。你不给en信号，它绝对不动。
-
-
Fifo Implementation（FIFO 底层实现）：
-
选择 ：
Common Clock Block RAM -
为什么：
-
Common Clock（共用时钟）：
因为你代码里只输入了一个 clk，读和写都是这一个时钟,FIFO 的进货门（写）和出货门（读），听的是同一个时钟节拍（同一个振荡器）, 大家步调完全一致。称为同步FIFO。如果是跨时钟域（比如之前的 CDC 模块），这里就要选 Independent Clocks。
这就是我们最早看 CDC（跨时钟域）代码时聊到的情况。比如 ARM 给数据用的是 40MHz 时钟，而你物理层处理用的是 100MHz 时钟。
Block RAM（块 RAM）：
FPGA 内部有专门用来做大容量存储的硬核（BRAM）。
-
通俗比喻 ："芯片出厂时就建好的钢筋混凝土标准大仓库"。
-
物理意义：Xilinx 在设计这块 FPGA 芯片时，在晶圆上专门划出了一块块纯粹的 SRAM 物理内存条。
-
优点：读写速度极快，不消耗宝贵的 LUT 逻辑门资源。
-
为什么这里必须选它？：面对 4096 深度的海量数据缓冲，调用 BRAM 是唯一的选择。这就像大规模物流集散中心，必须用专业的独立大仓库。
信令一存就是几千个，如果用 Distributed RAM（分布式 RAM，用逻辑门拼出来的）会严重浪费极其宝贵的逻辑资源。
-
通俗比喻 ："用乐高积木临时拼一个仓库"。
-
物理意义 ：强行征用那些本来用来做加减乘除逻辑运算的 LUT，把它们当成内存单元来存数据。
-
什么时候用？ ：当你的 FIFO 极其小 的时候（比如深度只有 16 或者 32），用分布式 RAM 反应最快，布局最灵活。
-
如果在这里用了会怎样？：灾难！你的深度是 4096，位宽是 32。这需要海量的存储空间。如果用分布式 RAM，会把这片区域的逻辑门全吃光，导致你的 OFDM 算法（如 FFT）没地方放，或者因为连线太拥挤导致编译超时、时序爆炸。
3，Native Ports 选项卡（定尺寸）
这一页决定了水管的粗细和蓄水池的大小。
-

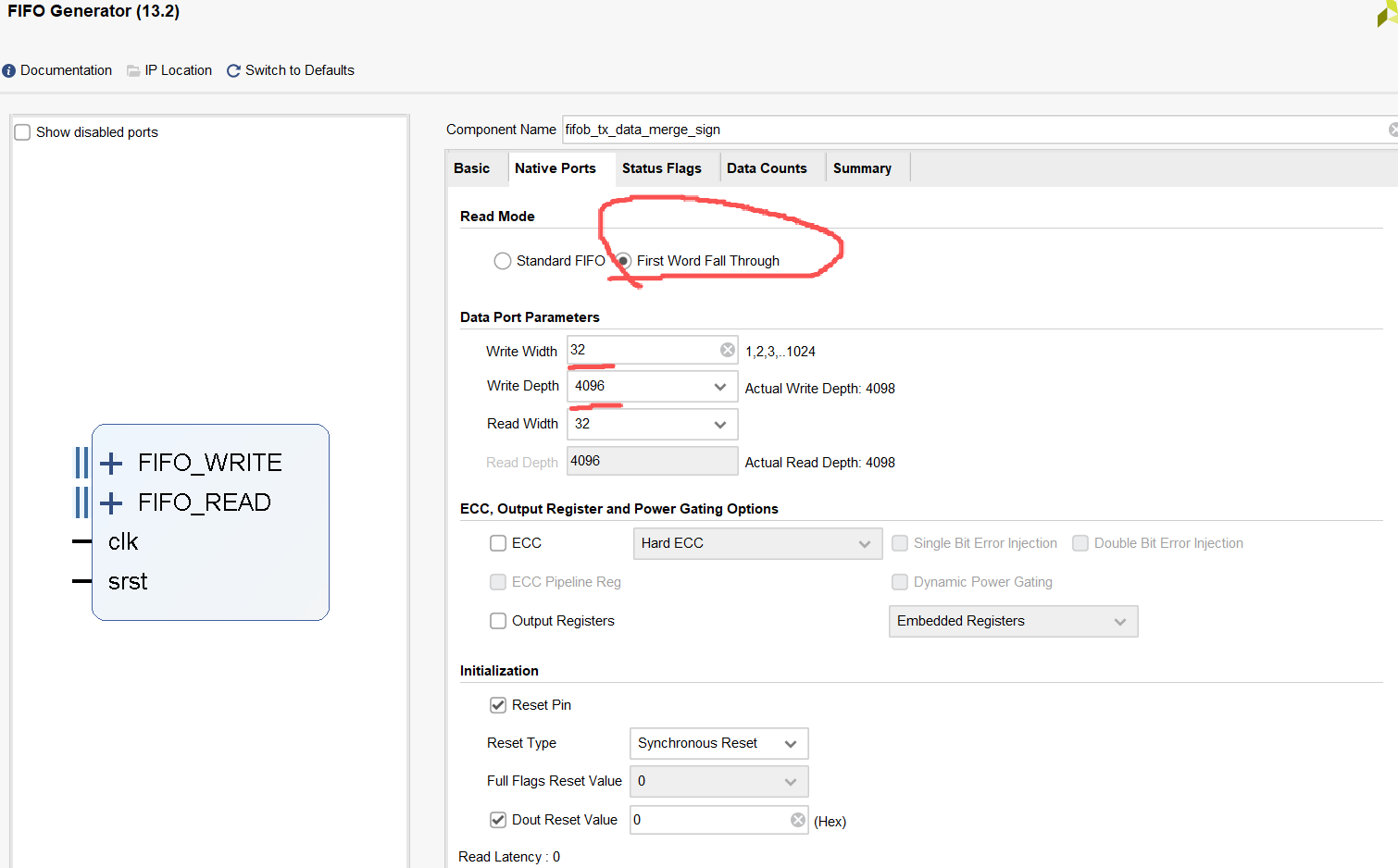

Read Mode（读模式）：
-
Standard FIFO（标准模式）：
-
行为逻辑 ："先申请，后发货" 。当下游模块把读使能
rd_en拉高后，FIFO 会在下一个时钟上升沿 到来时，才把数据吐到dout端口上。这中间有 1 个时钟周期的物理延迟（Latency = 1）。 -
为什么 Standard 模式会让这段代码崩溃？ 在你的代码中，有这样两句纯组合逻辑：
// 只要不空，就立刻对外宣告有货 (Valid = 1)
assign data_merge_valid = (tx_state == tx_state_sign & (!fifob_sign_empty)) | ...;
// 把 FIFO 的输出引脚，直接连到对外的总线上
assign data_merge_i = tx_state == tx_state_sign ? sign_dout[15:0] : ...;
-
如果用 Standard 模式 ： 当信令 FIFO 刚写入第一个数据时，
empty变成了 0（不空了）。 代码立刻反应：对外拉高了data_merge_valid = 1。 但是！ Standard 模式下，这时候你要的数据还在 FIFO 的肚子里，dout引脚上现在全是垃圾数据或者上一帧残留的旧数据。你必须给出rd_en = 1，再等 1 个时钟周期，正确的数据才会出现在dout上。 这就导致了致命的时序错位：你对外喊着"我有货（Valid=1）"，但交出去的第一个数据却是垃圾。
【第 0 拍】：风平浪静
-
信令 FIFO：空（
empty = 1）。 -
输出引脚：
sign_dout上没有任何有效数据，全是上一帧残留的电平，也就是**"垃圾数据（Garbage）"**。 -
对外状态：组合逻辑算出来
data_merge_valid = 0。下游乖乖等着。
🎬 【第 1 拍的瞬间】：写数据，大祸临头！
就在这一拍，上游把第一个真实数据
[Data_0]写进了 FIFO。-
瞬间反应 A ：FIFO 内部的计数器从 0 变成 1，
empty标志瞬间 从1变成了0（不空了！）。 中间有个冷启动 -
瞬间反应 B ：你写的组合逻辑（逻辑1）就像被踩了尾巴的猫，一看到
empty == 0，瞬间（0延迟） 把对外的引脚data_merge_valid拉高变成了1！ -
致命的现实 ：此时此刻，因为你才刚刚发现有数据，你的状态机才刚刚把
rd_en拉高，真实的数据[Data_0]还死死地锁在 FIFO 的肚子里！ 此时sign_dout导线上挂着的，依然是那个**"垃圾数据"**！
🎬 【第 2 拍】：迟到的真相，全盘错位
时钟沿再次打响。
-
因为上一拍
rd_en是 1，Standard FIFO 终于把真实的[Data_0]推到了sign_dout引脚上。 -
但是，下游在上一拍已经吃进了一个垃圾数据，所以下游理所当然地认为，现在线上的这个
[Data_0]是第 1 个信令数据（实际上它是第 0 个）。 -
接下来发的所有数据，全部向后错位了 1 拍。一帧 720 个信令，下游收到的第 0 个是垃圾，第 1 到 719 个才是真实数据，而且最后少了一个数据。
-
通信系统里，错位 1 个数据，整帧解调必定彻底失败（CRC 校验绝对报错）。
👉 此时下游接收端看到的画面是什么？ 下游一看：哇！
VALID = 1（你有货），我刚好READY = 1（我能收）。 握手成功！下游毫不犹豫地张开大嘴，把线上的**"垃圾数据"**当成第 0 个信令吃了进去！场景一："冷启动"（从无到有）
假设系统刚复位，或者上一帧刚发完，系统正在休息。
-
初始状态 ：
tx_state = tx_state_idle（空闲状态）。 -
信令 FIFO ：空的（
empty = 1）。 -
现在，上游发来了本帧的第一个信令数据，写进了 FIFO。
empty瞬间降为 0。 这个时候，显微镜下的微观世界是这样的： -
组合逻辑（瞬间反应）：
-
交警的大脑（第一段状态转移逻辑）瞬间发现
~fifob_sign_empty成立了，立刻算出tx_nextstate = tx_state_sign。 -
但是！ 此时负责产生
valid的那根导线去检查tx_state时，发现tx_state依然是IDLE！（因为时钟边沿还没来，状态还没真正切过去）。 -
所以，此时
data_merge_valid依然是 0。下游此时不会误吃数据。
-
-
时钟沿到来（打响指，过了一拍）：
-
状态寄存器更新：
tx_state正式变成了SIGN。 -
就在
tx_state变成SIGN的这个绝对瞬间，那根产生valid的组合逻辑导线终于等齐了两个条件（tx_state == SIGN且empty == 0）。读使能sign_rd_en才拉高 -
于是，
data_merge_valid瞬间跳成 1！
-
-
-
FWFT (First Word Fall Through，首字掉落模式) ：
-
行为逻辑 ："提前备货，随用随取" 。FIFO 只要不为空，它内部的逻辑会自动 把最老的那一个数据推到
dout端口上挂着。当下游拉高rd_en的那一瞬间，下游**立刻（0 延迟）**就能取走这个数据，然后在下一个时钟沿，FIFO 会自动补上第二个数据。 -
代价：虽然方便，但为了实现"自动提前拿出来"，芯片底层需要额外消耗一批寄存器（Register）来做缓存，浪费了资源。既然你的状态机能完美处理 Standard 的那一拍延迟，就完全没必要浪费资源去选 FWFT。
-
-
Write Width / Read Width（数据位宽）：
-
填入 ：
32 -
为什么 ：回忆一下你的代码
.din({sign_symbmod_q, sign_symbmod_i})。I 路 16 位，Q 路 16 位，拼在一起塞进去刚好是 32 位。所以进出水管都必须是 32 宽。 -
在物理层算法中，I路（同相分量）和 Q路（正交分量）永远是成对出现的复数信号。I 路是 16 根导线（16-bit）; Q路是 16 根导线（16-bit）。如果不拼接，你必须在这个车间里建两个平行的 FIFO，一个专门装I，一个专门装Q。这会让控制逻辑变得极其复杂（万一两个 FIFO 状态不同步就全乱了）。
-
师兄的做法
din({sign_symbmod_q, sign_symbmod_i})： 相当于用电工胶布，把 Q路的 16 根线和 I 路的 16 根线并排绑在了一起，捆成了一根 32 根线粗的超级排线 。 这样，只需要一个 32 位宽的 FIFO，每次存取都是"I 和 Q 同进同出"，完美保证了复数信号在物理层上的绝对同步。
-
-
Write Depth（数据深度）：
-
填入 ：
4096 -
为什么 ：（极其硬核的推导来了！ ） 你看代码里定义了
wire [12:0] fifob_sign_count;这是一个 13 位的变量，13根线[12:0]表示从第0位到第12位，共3位！ 在二进制中，13 位能表示的最大数字是 8191。但是，为什么不填 8192 呢？ 因为如果深度是 4096(2的16次方)，当 FIFO 存满时，里面有 4096 个数据，数字 4096 的二进制是1 0000 0000 0000，刚好需要 13 位来表示 。而且它里面存的数据个数data_count有多少种可能？ 是从 0 个（全空）一直到 4096 个（全满）。注意！从 0 数到 4096，一共包含了 4097 个状态！如果你只给 12 根线，它能表示的最大数字是 4095了。 -
这就完美对上了师兄留下的那根
[12:0]的线！同时，一帧信令才 720 个，深度 4096 完全装得下，还能起到很好的缓冲作用。
-

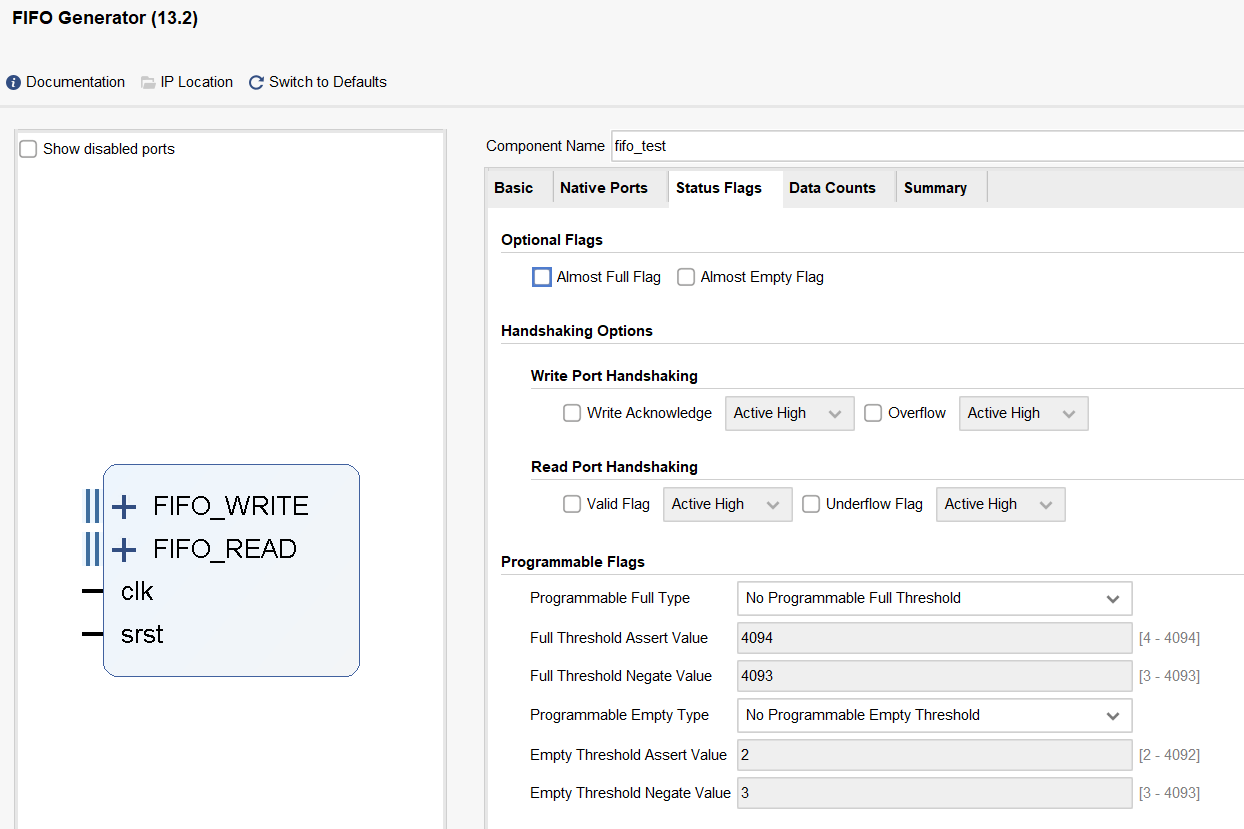

4，Status Flags 选项卡（定报警器)
这页配置默认的满/空报警。
-
Standard Flags 里的
Almost Full Flag和Almost Empty Flag可以不用勾选。 -
为什么 ：因为我们的代码没有用到
.almost_full()这个引脚。代码里判断空用的是empty，这个引脚是必定存在的，不需要额外配置。

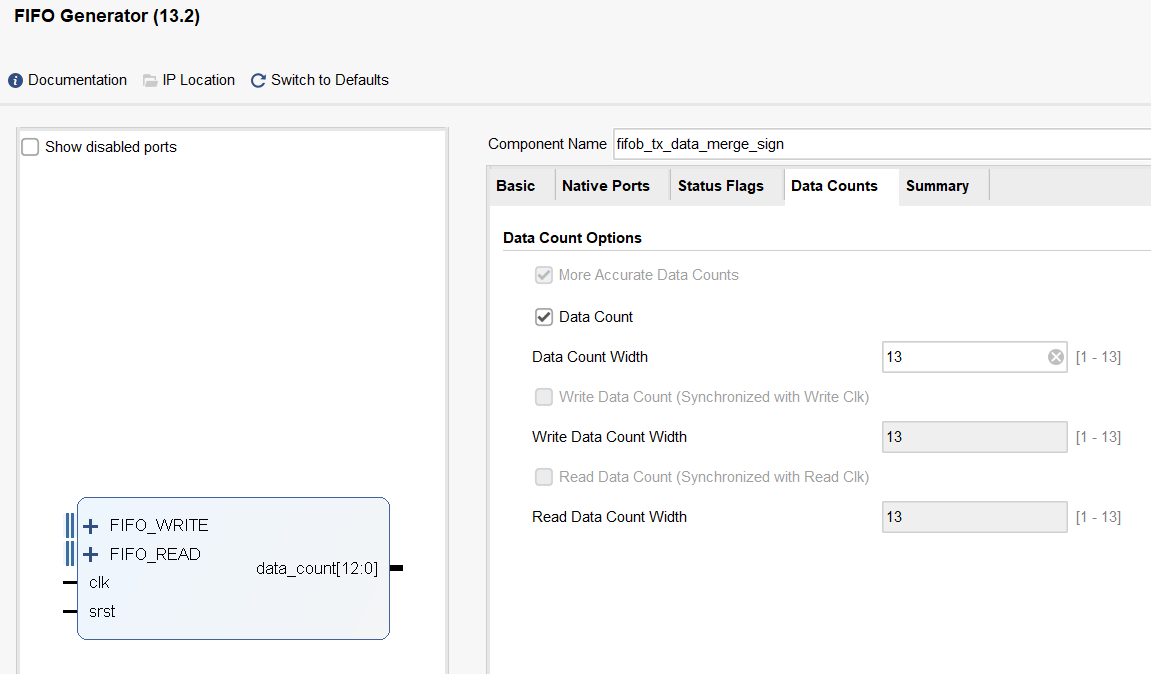

5,Data Counts 选项卡（最关键的一步！）
这一步如果你漏了，综合时一定会报错！ 因为它是反压机制的"眼睛"。
-
Use Data Count（使用数据计数器）：
-
必须勾选！
-
为什么 ：你代码里有一句核心反压逻辑：
assign sign_symbmod_ready = fifob_sign_count < 'd3000;。这意味着模块需要实时知道 FIFO 里到底装了多少个数据。 -
勾选这个选项后，你会看到下方弹出一个
Data Count Width，它会自动变成 13。这就是我们在第三步推导出来的完美匹配结果！ -
勾选后，IP 核的引脚上就会多出一个叫
data_count的输出端口，这样你的.data_count(fifob_sign_count)这行代码就能顺利连上了。
-
6,Summary 选项卡 与 生成 (Generate)
-

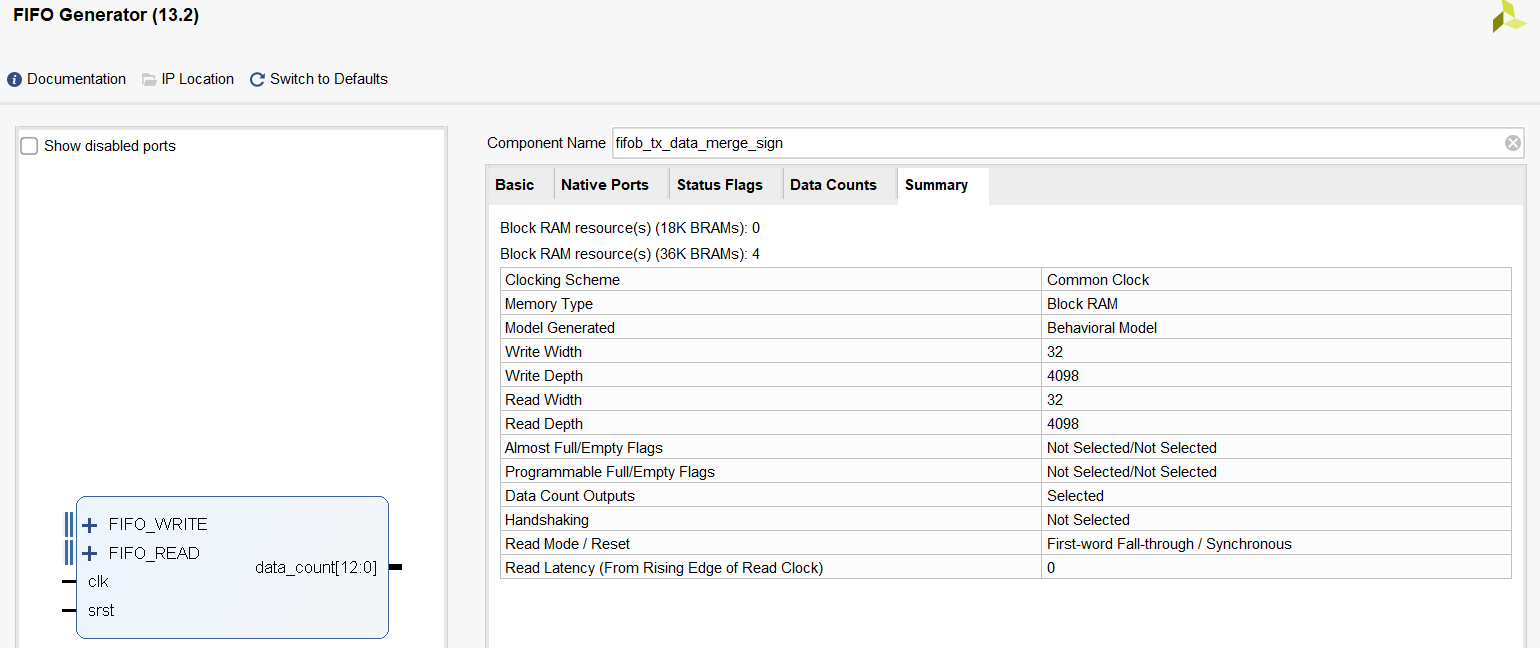

点击左侧的 Summary ，你能看到一个预览图。此时你核对一下引脚：
clk,srst,din[31:0],wr_en,rd_en,dout[31:0],full,empty,data_count[12:0]。 如果这 9 个引脚都在，说明你捏出来的零件完美契合了代码图纸！ -
点击右下角的 OK。
-
在弹出的
Generate Output Products窗口中，直接点击 Generate。
7，IP核(模块)用法
在 C 语言或 Python 里，我们配好了一个库，接下来就是去查它的 API 文档，看看这个函数要传什么参数。 在 FPGA 的硬件世界里，这个动作有一个专门的术语，叫做**"例化"（Instantiation）**。这就好比你在车间里拿到了刚刚造好的"黑盒 FIFO 蓄水池"，现在要把管子（引脚）接进你的主干道里。
Vivado 极其贴心，它每次生成完 IP 核，都会自动给你生成一份**"接线说明书（例化模板）"**。跟着下面这三步，你就能找到它：

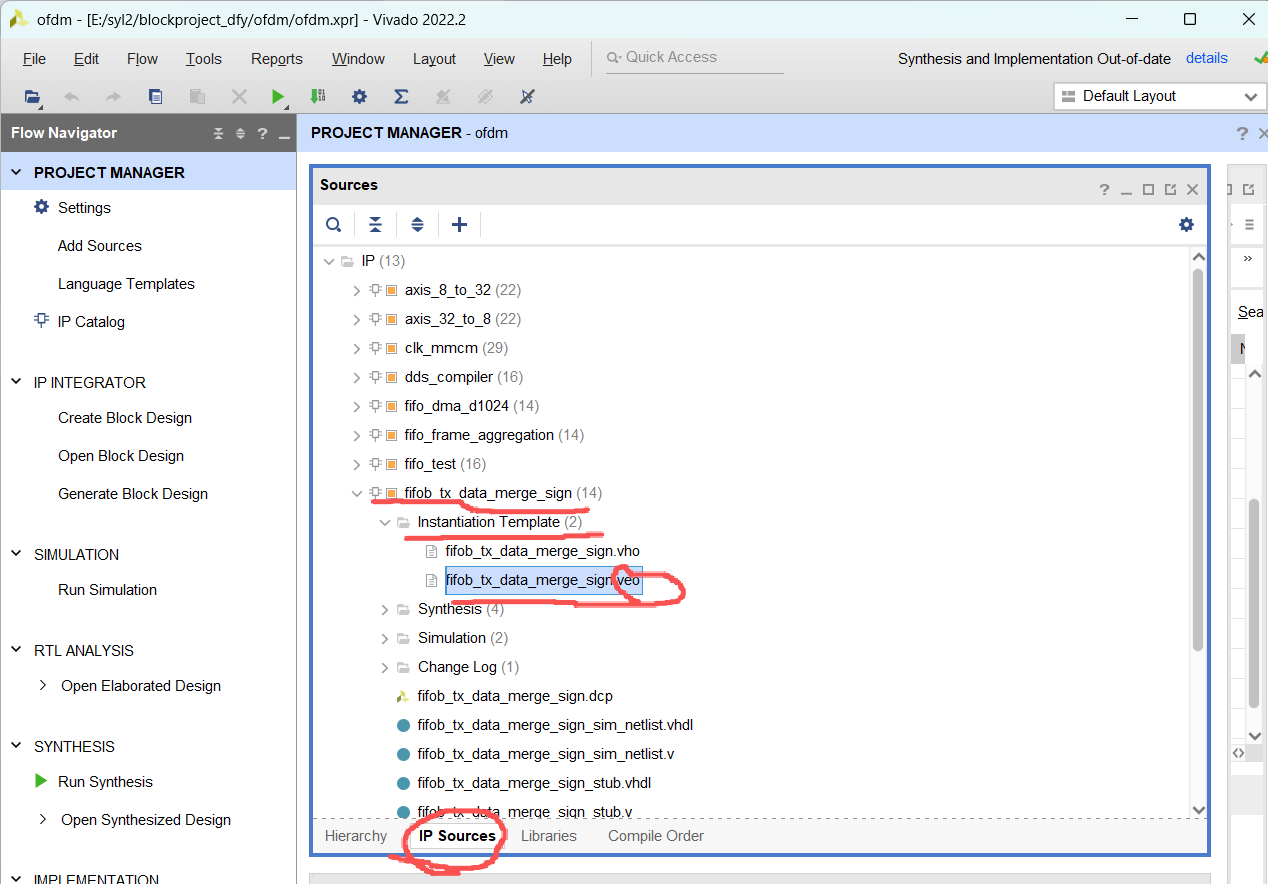

1，
点击 IP Sources 标签页；
在 IP Sources 列表里，你会看到你刚刚生成的所有 IP 核，找到并展开 fifob_tx_data_merge_sign。
找到一个名叫 Instantiation Template（例化模板）的文件夹，展开它。
看到一个后缀为 .veo 的文件（代表 Verilog Template），双击打开它
fifob_tx_data_merge_sign your_instance_name (
.clk(clk), // input wire clk
.srst(srst), // input wire srst
.din(din), // input wire [31 : 0] din
.wr_en(wr_en), // input wire wr_en
.rd_en(rd_en), // input wire rd_en
.dout(dout), // output wire [31 : 0] dout
.full(full), // output wire full
.empty(empty), // output wire empty
.data_count(data_count) // output wire [12 : 0] data_count
);
"函数传参"语法：.引脚名(你的线)
在 Verilog 里，例化的语法非常死板且严谨。
-
fifob_tx_data_merge_sign：这是你配出来的 IP 核的名字（相当于软件里的类名）。 -
your_instance_name：这是你在车间里给这个具体的池子起的编号，随便起。你师兄起的叫fifob_tx_data_merge_sign_inst（相当于软件里的对象名）。 -
括号里的映射
.x(y)： -
点号
.后面的名字 ：绝对不能改！这是 IP 核自带的物理引脚名字（就像插座上的火线、零线标识）。 -
括号
( )里面的名字 ：这是你自由发挥的地方！把你自己图纸上的导线名字填进去（就像你拿什么颜色的电线去插那个插座）。
