使用JsonRPC实现前后台

使用 JsonRPC 实现前后台分离

1. 把程序拆分为前后台

1.1 为何要拆分？

对于一个功能比较复杂的程序，如果所有代码（界面显示、业务逻辑、硬件操作）都写在一起，会带来很多麻烦：

• 牵一发而动全身：比如要更换一个 LED 的控制引脚，或者把温湿度传感器从 DHT11 换成其他型号，你需要去修改那些直接操作硬件的函数。如果这些函数和界面代码混在一起，修改时很可能不小心破坏界面的功能。
• 团队协作困难：做 Qt 界面的人，和做底层驱动的人，必须频繁地沟通代码改动。任何一方的修改，都可能导致另一方编译不通过。
• 稳定性差：前台界面一个简单的 bug（比如空指针）就可能让整个程序崩溃，连带着硬件控制也失效。

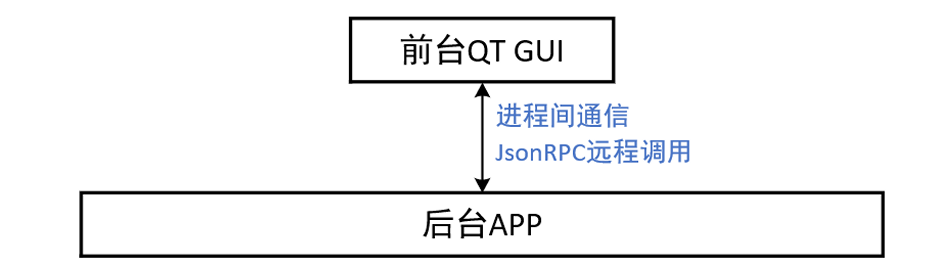

所以，我们把一个完整的程序拆成两个独立的进程（程序） ：

• 前台程序（GUI） ：只负责显示界面、接收用户点击和输入。它不直接操作任何硬件，而是把用户的要求（比如"打开 LED"）打包成一个请求，通过网络发给后台，然后等待后台返回结果并显示。
• 后台程序（APP / Service）：负责真正"干活"------控制 LED、读取温湿度传感器、处理复杂计算等。它像一个 24 小时值班的服务员，安静地等待前台的请求，执行完操作后把结果返回。

这样做的好处非常明显：

• 更换硬件（比如改 LED 引脚）时，只需要修改后台程序 ，前台 Qt 程序完全不用改动，也不用重新编译。
• 想美化界面或调整布局，只需要修改前台，后台程序纹丝不动。
• 前后台可以由不同团队独立开发，只要约定好通信的"接口格式"即可。

1.2 如何拆分？

前台和后台属于不同的"进程"。进程之间要通信，就需要**进程间通信（IPC）**技术，比如：网络通信、管道、共享内存等。

本课程选用的是 基于网络通信的 JsonRPC 远程调用：

• RPC（Remote Procedure Call）：远程过程调用。通俗讲，就是让前台程序可以像调用本地函数一样，去调用后台程序里的函数。
• JSON：一种非常流行的数据格式，便于人和程序阅读，也便于网络传输。

前后台通过网络交换 JSON 格式的数据，就能实现"前台发出请求 → 后台执行 → 前台收到结果"。

---

2. 网络通信概述

2.1 IP 和端口

在网络中传输数据，就像寄快递一样，必须明确三要素：源、目的、长度。

• IP 地址 ：用来定位到某一台设备 （电脑、手机、开发板）。好比快递单上的"城市+街道+门牌号"。
  • 127.0.0.1 是一个特殊 IP，表示"本机"或"本地回环地址"。同一台设备上的两个程序可以用这个地址通信。
• 端口号 ：用来定位到该设备上的某个具体程序 。好比快递单上的"收件人姓名"。
  • 一个 IP 地址下有 65535 个端口。
  • 0~1023 是"知名端口"，被系统服务占用，例如：80（HTTP 网页服务）、22（SSH 远程登录）。
  • 我们自己的程序一般使用 1024~65535 之间的端口，例如 8888、1234。

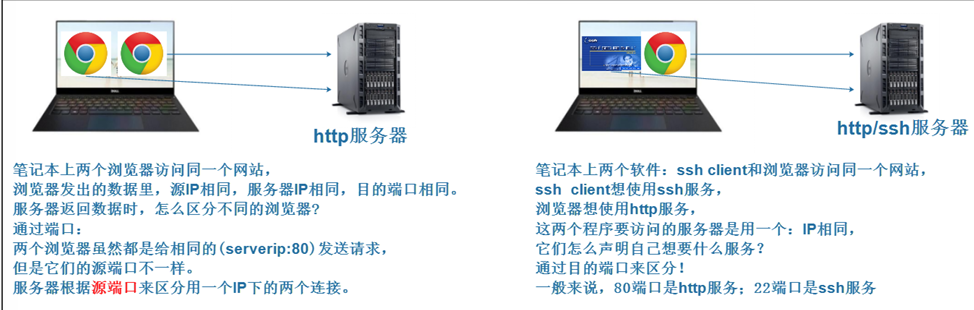

服务器如何区分同一台电脑上两个不同的浏览器？

当你用 Chrome 和 Firefox 同时访问百度时，你的电脑（源 IP 相同）向百度服务器（目的 IP 相同）的 80 端口（目的端口相同）发送请求。百度返回数据时，会根据源端口来区分：操作系统为 Chrome 分配一个临时端口（比如 52341），为 Firefox 分配另一个（比如 52342）。服务器把响应的目的端口设置成这些源端口，你的电脑就能把数据正确交给对应的浏览器。

所以，源IP:源端口 标识发送者，目的IP:目的端口 标识接收者 。服务器依靠 (源IP, 源端口) 的组合来区分不同连接。

2.2 网络传输中的两个角色：Server 和 Client

• 服务器（Server） ：被动等待。它启动后会绑定一个固定的端口，然后一直"监听"，等着别人来连接。它从不主动发起连接。我们的后台程序就是服务器角色。
• 客户端（Client） ：主动发起。它主动向服务器的 IP 和端口发起连接请求。我们的前台 Qt 程序就是客户端角色。

2.3 两种传输方式：TCP 和 UDP

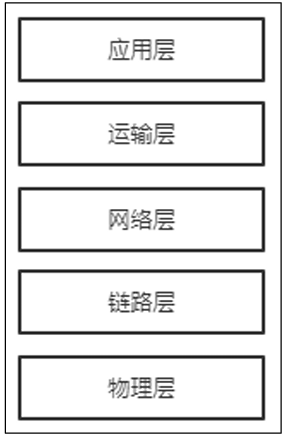

在网络的"运输层"，有两个最常用的协议：

特点	TCP	UDP
连接性	面向连接。通信前必须先建立连接（三次握手），就像打电话。	无连接。直接把数据包发出去，就像寄信，不确认对方是否收到。
可靠性	可靠。丢包会重传，乱序会重组，保证数据完整有序到达。	不可靠。丢包、乱序都不管，只"尽最大努力"。
速度	较慢。因为要维护连接、确认、重传等，头部开销大（20字节）。	较快。无复杂机制，头部开销小（8字节）。
适用场景	文件传输、网页浏览、数据库、RPC 调用等要求数据完整的场景。	视频通话、在线游戏、实时音视频等允许少量丢包，但对延迟敏感的场景。

为什么有了 TCP 还要 UDP？

比如视频通话：偶尔花屏一下可以接受，但如果用 TCP，一旦丢包就会卡住等待重传，反而更影响体验。所以实时应用更喜欢 UDP。

在我们的 JsonRPC 前后台通信中，必须保证请求和响应都不丢失、不乱序 ，所以我们选择 TCP。

TCP 和 UDP 的交互流程简图 ：

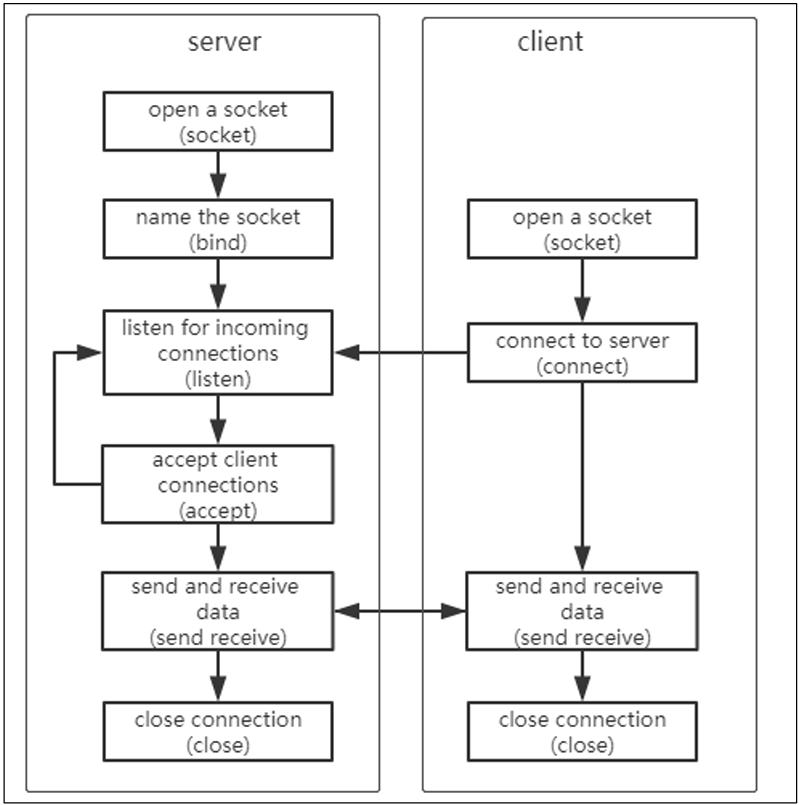

• TCP（面向连接，流模式） ：

  服务器：socket() → bind() → listen() → accept()（阻塞）

  客户端：socket() → connect() → 发送/接收数据 → close()

  连接建立后，双方可以随时用 send() / recv() 交换数据。

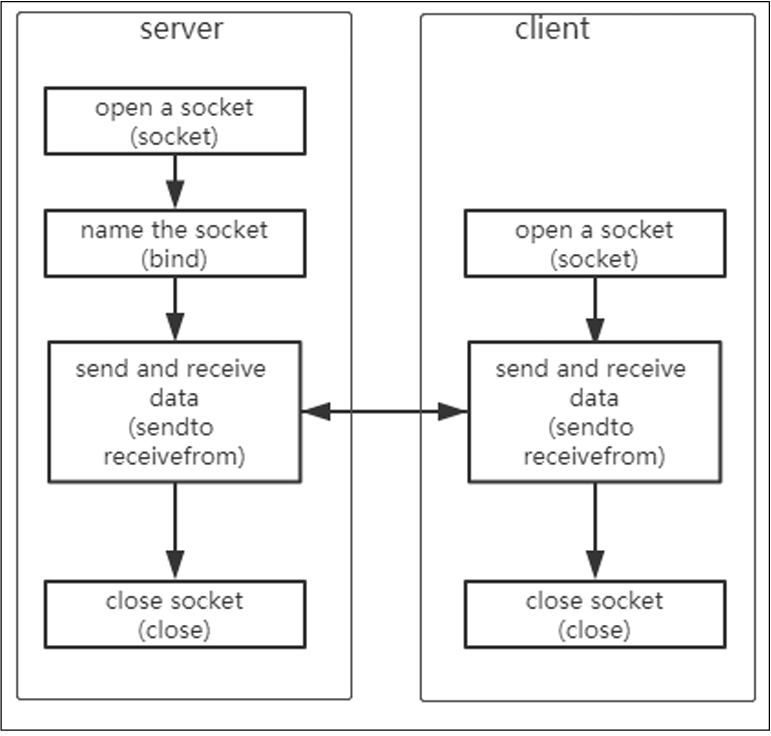

• UDP（无连接，数据报模式） ：

  服务器：socket() → bind() → recvfrom() / sendto()

  客户端：socket() → sendto() / recvfrom()

  无需 connect()，每次发送都要指定对方地址。

---

3. 网络编程主要函数介绍

下面这些函数是编写 TCP/UDP 程序的基础。它们都是操作系统提供的，我们只需要按顺序调用即可。

3.1 socket() ------ 创建"电话"

c

int socket(int domain, int type, int protocol);

• domain：协议族。常用 AF_INET（IPv4 网络通信），AF_UNIX（单机内进程通信）。
• type：通信类型。SOCK_STREAM 表示 TCP，SOCK_DGRAM 表示 UDP。
• protocol：一般填 0 即可，系统会自动选择。
• 返回值：成功返回一个套接字描述符（可以理解为一个文件描述符，后续操作都用它）；失败返回 -1。

3.2 bind() ------ 给"电话"贴上号码牌（服务器用）

c

int bind(int sockfd, struct sockaddr *my_addr, int addrlen);

• 将 socket 绑定到一个具体的 IP 地址和端口号。这样客户端才知道该找谁。
• sockfd：socket() 返回的描述符。
• my_addr：包含 IP 和端口信息的结构体。
• 常用 struct sockaddr_in 来填充，然后强制转换。

示例：

c

struct sockaddr_in server_addr;
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(8888);          // 端口号，htons 转成网络字节序
server_addr.sin_addr.s_addr = INADDR_ANY;    // 表示监听本机所有网卡
bind(sockfd, (struct sockaddr*)&server_addr, sizeof(server_addr));

3.3 listen() ------ 让"电话"处于待机状态（服务器用）

c

int listen(int sockfd, int backlog);

• 将 socket 转为被动监听模式，准备接受客户端的连接。
• backlog：最大等待队列长度。如果同时有多个客户端连接，超过此数会被拒绝。
• 返回值：成功 0，失败 -1。

3.4 accept() ------ 接起电话（服务器用）

c

int accept(int sockfd, struct sockaddr *addr, socklen_t *addrlen);

• 阻塞等待，直到有一个客户端连接进来。
• 当连接成功时，会返回一个新的 socket 描述符，专门用于和这个客户端通信。原来的监听 socket 可以继续等待其他连接。
• addr 和 addrlen 会填充客户端的 IP 和端口信息（如果你想知道是谁打来的）。

3.5 connect() ------ 拨打电话（客户端用）

c

int connect(int sockfd, struct sockaddr *serv_addr, int addrlen);

• 客户端主动连接服务器。
• serv_addr 中填服务器的 IP 和端口。
• 成功返回 0，失败 -1。

3.6 send() 和 recv() ------ 通话（双方都用）

c

ssize_t send(int sockfd, const void *buf, size_t len, int flags);
ssize_t recv(int sockfd, void *buf, size_t len, int flags);

• send：把 buf 中的数据发送出去，返回实际发送的字节数。
• recv：从对方接收数据，存入 buf，返回实际接收的字节数（0 表示对方关闭连接）。
• flags 一般填 0。

3.7 sendto() 和 recvfrom() ------ 用于 UDP

c

ssize_t sendto(int sockfd, const void *buf, size_t len, int flags,
               const struct sockaddr *dest_addr, socklen_t addrlen);
ssize_t recvfrom(int sockfd, void *buf, size_t len, int flags,
                 struct sockaddr *src_addr, socklen_t *addrlen);

• UDP 不需要建立连接，所以每次发送都要指定目标地址（dest_addr），每次接收都能获得发送方的地址（src_addr）。

---

4. TCP 编程示例（完整可运行）

这里给出一个最经典的 TCP 回显服务器（把客户端发来的数据原样返回）和对应的客户端。你可以先在 Ubuntu 上编译运行，感受一下网络通信的过程。

4.1 服务器程序（server.c）

c

#include <stdio.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>

#define SERVER_PORT 8888
#define BACKLOG     10

int main() {
    int listen_fd, client_fd;
    struct sockaddr_in server_addr, client_addr;
    socklen_t client_addr_len = sizeof(client_addr);
    char recv_buf[1024];
    int ret;

    // 1. 创建 socket
    listen_fd = socket(AF_INET, SOCK_STREAM, 0);
    if (listen_fd < 0) {
        perror("socket");
        return -1;
    }

    // 2. 绑定地址和端口
    memset(&server_addr, 0, sizeof(server_addr));
    server_addr.sin_family = AF_INET;
    server_addr.sin_port = htons(SERVER_PORT);
    server_addr.sin_addr.s_addr = INADDR_ANY;
    if (bind(listen_fd, (struct sockaddr*)&server_addr, sizeof(server_addr)) < 0) {
        perror("bind");
        return -1;
    }

    // 3. 开始监听
    if (listen(listen_fd, BACKLOG) < 0) {
        perror("listen");
        return -1;
    }
    printf("Server is listening on port %d...\n", SERVER_PORT);

    while (1) {
        // 4. 接受客户端连接
        client_fd = accept(listen_fd, (struct sockaddr*)&client_addr, &client_addr_len);
        if (client_fd < 0) {
            perror("accept");
            continue;
        }
        printf("New connection from %s:%d\n", inet_ntoa(client_addr.sin_addr), ntohs(client_addr.sin_port));

        // 5. 处理客户端（这里用简单的 fork 或循环处理）
        //    为了简洁，我们只接收一次数据并回应
        ret = recv(client_fd, recv_buf, sizeof(recv_buf) - 1, 0);
        if (ret > 0) {
            recv_buf[ret] = '\0';
            printf("Received: %s\n", recv_buf);
            send(client_fd, recv_buf, ret, 0);
        }
        close(client_fd);
        printf("Connection closed.\n");
    }

    close(listen_fd);
    return 0;
}

4.2 客户端程序（client.c）

c

#include <stdio.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>

#define SERVER_PORT 8888

int main(int argc, char *argv[]) {
    if (argc != 2) {
        printf("Usage: %s <server_ip>\n", argv[0]);
        return -1;
    }

    int sock_fd;
    struct sockaddr_in server_addr;
    char send_buf[1024];
    char recv_buf[1024];

    // 1. 创建 socket
    sock_fd = socket(AF_INET, SOCK_STREAM, 0);
    if (sock_fd < 0) {
        perror("socket");
        return -1;
    }

    // 2. 准备服务器地址
    memset(&server_addr, 0, sizeof(server_addr));
    server_addr.sin_family = AF_INET;
    server_addr.sin_port = htons(SERVER_PORT);
    if (inet_aton(argv[1], &server_addr.sin_addr) == 0) {
        printf("Invalid IP address\n");
        return -1;
    }

    // 3. 连接服务器
    if (connect(sock_fd, (struct sockaddr*)&server_addr, sizeof(server_addr)) < 0) {
        perror("connect");
        return -1;
    }

    // 4. 发送数据
    printf("Enter message: ");
    fgets(send_buf, sizeof(send_buf), stdin);
    send(sock_fd, send_buf, strlen(send_buf), 0);

    // 5. 接收回应
    int len = recv(sock_fd, recv_buf, sizeof(recv_buf) - 1, 0);
    if (len > 0) {
        recv_buf[len] = '\0';
        printf("Server echoed: %s\n", recv_buf);
    }

    close(sock_fd);
    return 0;
}

4.3 上机实验

1. 编译：

   bash

   gcc server.c -o server
   gcc client.c -o client

2. 运行服务器：./server

3. 另开一个终端运行客户端：./client 127.0.0.1

4. 输入一行文字，回车，服务器会返回相同的内容。

这个例子虽然简单，但已经包含了 TCP 通信的全部核心步骤。

---

5. JSON-RPC 示例与情景分析

理解了基本的 TCP 通信后，我们再来看一个更高层的封装：JSON-RPC。它让你不用手动拼接 JSON 和解析，而是直接像调用本地函数一样调用远程函数。

5.1 JSON 是什么

JSON（JavaScript Object Notation）是一种轻量级的数据交换格式，长得像这样：

json

{
  "name": "张三",
  "age": 25,
  "isStudent": false,
  "hobby": ["reading", "coding"],
  "address": {
    "city": "深圳",
    "zip": 518000
  }
}

• 用 {} 表示对象，内部是键值对，键必须用双引号。
• 用 [] 表示数组，里面可以放任意类型的值。
• 值可以是：字符串、数字、布尔值（true/false）、null、对象、数组。

JSON 的优点是：可读性好，并且几乎所有编程语言都有现成的库来解析和生成它。

5.2 常用的 JSON 函数（cJSON 库）

我们使用 C 语言时，常用 cJSON 库来处理 JSON。它的核心是一个结构体 cJSON，里面包含了类型、值、子节点等。

创建 JSON：

c

cJSON *root = cJSON_CreateObject();                     // 创建空对象
cJSON_AddNumberToObject(root, "age", 25);               // 添加数字
cJSON_AddStringToObject(root, "name", "张三");           // 添加字符串
cJSON_AddFalseToObject(root, "isStudent");              // 添加 false
char *json_str = cJSON_Print(root);                     // 转换成字符串
printf("%s\n", json_str);
free(json_str);
cJSON_Delete(root);                                     // 释放内存

解析 JSON：

c

cJSON *root = cJSON_Parse(json_string);                  // 从字符串解析
cJSON *age_item = cJSON_GetObjectItem(root, "age");
if (cJSON_IsNumber(age_item)) {
    int age = age_item->valueint;   // 注意：推荐用 valuedouble，但 valueint 也可用
}
cJSON_Delete(root);

从数组中取元素：

c

cJSON *array = cJSON_GetObjectItem(root, "hobby");
cJSON *first = cJSON_GetArrayItem(array, 0);
printf("%s\n", first->valuestring);

5.3 服务器程序启动（使用 jsonrpc-c 库）

我们使用别人写好的 jsonrpc-c 库，它基于 libev 事件循环，可以自动处理网络和 JSON 解析。

服务器核心代码：

c

jrpc_server my_server;
jrpc_server_init(&my_server, 1234);                     // 监听 1234 端口
jrpc_register_procedure(&my_server, say_hello, "sayHello", NULL);
jrpc_register_procedure(&my_server, add, "add", NULL);
jrpc_server_run(&my_server);                            // 开始循环，处理请求
jrpc_server_destroy(&my_server);

这里注册了两个函数：say_hello 和 add。当前台发来 "method": "add" 的请求时，服务器就会自动调用 add 函数。

5.4 客户端程序发出请求

客户端需要自己构造 JSON 字符串，并通过 socket 发送。

c

// 构造请求
sprintf(buf, "{\"method\": \"add\", \"params\": [%d, %d], \"id\": 1}", a, b);
send(sock, buf, strlen(buf), 0);

然后读取服务器返回的 JSON，从中提取 result 字段。

5.5 服务器处理请求

服务器端注册的 add 函数示例：

c

cJSON* add(jrpc_context *ctx, cJSON *params, cJSON *id) {
    cJSON *a = cJSON_GetArrayItem(params, 0);
    cJSON *b = cJSON_GetArrayItem(params, 1);
    int sum = a->valueint + b->valueint;
    return cJSON_CreateNumber(sum);    // 返回结果会自动封装成 {"result": sum}
}

5.6 客户端程序解析数据

客户端收到响应后，用 cJSON 解析：

c

cJSON *root = cJSON_Parse(recv_buf);
cJSON *result = cJSON_GetObjectItem(root, "result");
int sum = result->valueint;
cJSON_Delete(root);

5.7 上机实验（Ubuntu PC 上）

1. 安装依赖：sudo apt install libtool autoconf make gcc

2. 编译 libev 和 jsonrpc-c（步骤略，详见您提供的资料）。

3. 编译测试程序 json-rpc_test。

4. 运行：

   bash

   ./rpc server &               # 后台运行服务器
   ./rpc add 3 4                # 输出 sum = 7
   ./rpc hello 100ask           # 输出 Hello, 100ask

5. 也可以用 netcat 直接测试：

   bash

   echo '{"method": "add", "params": [2,4], "id": 2}' | nc localhost 1234

---

6. 基于 JSON-RPC 操作硬件

现在我们把前面的知识应用到真实的嵌入式开发板上，让后台程序控制 LED 和 DHT11 温湿度传感器，前台 Qt 程序通过网络远程调用。

6.1 功能目标

• 前台程序可以发送 led_control 请求，让后台打开或关闭某个 LED。
• 前台程序可以发送 dht11_read 请求，让后台读取温湿度，并返回数值。

6.2 编写后台程序

后台程序需要：

1. 实现硬件操作函数（比如读写 /sys/class/leds 或 /dev/dht11）。
2. 将这些函数包装成 RPC 可调用的形式（参数和返回值都是 cJSON*）。

示例：LED 控制 RPC 方法

c

cJSON* rpc_led_control(jrpc_context *ctx, cJSON *params, cJSON *id) {
    cJSON *led_num_item = cJSON_GetArrayItem(params, 0);
    cJSON *status_item = cJSON_GetArrayItem(params, 1);
    if (!led_num_item || !status_item) {
        return cJSON_CreateString("error: need [led, onoff]");
    }
    int led = led_num_item->valueint;
    int on = status_item->valueint;
    // 假设 led_control() 是真正的硬件操作函数
    int ret = led_control(led, on);
    return cJSON_CreateString(ret == 0 ? "OK" : "FAIL");
}

然后在 main 中注册：

c

jrpc_register_procedure(&server, rpc_led_control, "led_control", NULL);
jrpc_register_procedure(&server, rpc_dht11_read, "dht11_read", NULL);

6.3 交叉编译与上机实验

因为开发板通常是 ARM 架构，我们需要在 PC 上用交叉编译工具链编译。

1. 交叉编译 libev：

   bash

   ./configure --host=arm-buildroot-linux-gnueabihf --prefix=$PWD/tmp
   make && make install

2. 交叉编译 jsonrpc-c，指定 libev 的头文件和库路径。

3. 编译后台程序 rpc_server，链接 libev 和 jsonrpc-c。

4. 编译前台程序（稍后介绍）。

5. 将编译好的 rpc_server 和 Qt 程序通过 adb push 或 NFS 拷贝到开发板。

6. 在开发板上运行：

   bash

   ./rpc_server &
   ./qt_app

6.4 使用多线程改进后台程序

原始的 jsonrpc-c 库是单线程的：一次只能处理一个客户端的请求，如果这个请求执行时间很长（比如读取网络或等待传感器稳定），其他客户端就会被阻塞。

改进方法：在服务器中，每 accept 一个新连接，就创建一个新的线程（或进程）去处理该连接上的所有后续 RPC 请求。

伪代码：

c

while (1) {
    client_fd = accept(listen_fd, ...);
    pthread_create(&thread_id, NULL, client_handler, &client_fd);
    pthread_detach(thread_id);
}
void *client_handler(void *arg) {
    int fd = *(int*)arg;
    // 在这个线程中，使用这个 fd 进行 jrpc 处理
    // 直到客户端断开
    close(fd);
    return NULL;
}

这样，即使一个客户端在读取慢速设备，也不会影响其他客户端的请求响应。

---

7. 基于 JSON-RPC 改造 Qt 程序

最后，我们把原来的 Qt 程序（里面直接调用硬件函数）改成通过 RPC 远程调用后台程序。

7.1 合并程序（修改 Qt 代码）

原来 Qt 程序中可能有这样的代码：

cpp

void MainWindow::on_ledButton_clicked() {
    led_control(0, 1);   // 直接操作硬件
}

现在我们要把它改成：

cpp

void MainWindow::on_ledButton_clicked() {
    // 通过 RPC 调用后台的 led_control 方法
    callRpc("led_control", {0, 1});
}

具体步骤：

1. 在 Qt 项目的 .pro 文件中添加 QT += network。

2. 包含头文件 #include <QTcpSocket>，并声明一个 QTcpSocket *socket。

3. 在构造函数或初始化函数中连接后台服务器：

   cpp

   socket = new QTcpSocket(this);
   socket->connectToHost("127.0.0.1", 1234);  // 后台地址和端口
   if (!socket->waitForConnected(3000)) {
       qDebug() << "连接后台失败";
   }

4. 实现一个通用的 callRpc 函数，它负责：

   • 构造 JSON 请求（包括 method、params、id）。
   • 通过 socket 发送。
   • 等待并读取响应。
   • 解析 JSON，返回 result 部分。

5. 把所有原来操作硬件的地方，都替换成调用 callRpc。

注意 ：为了避免界面卡顿，callRpc 中读取响应时应该用事件循环或异步方式，不要直接阻塞 UI 线程。简单起见，可以使用 QEventLoop 配合 readyRead 信号来实现同步等待。

7.2 上机实验

我们提供了已经改好的 Qt 程序压缩包 LED_and_TempHumli.tar.bz2，以及自启动脚本 rcS 和 S99myqt。

部署步骤：

1. 在 Ubuntu 上通过 adb 把文件推送到开发板：

   bash

   adb push LED_and_TempHumi /root/
   adb push rpc_server /root/
   adb push rcS /etc/init.d/
   adb push S99myqt /etc/init.d/

2. 在开发板上设置可执行权限：

   bash

   chmod +x /root/LED_and_TempHumi
   chmod +x /root/rpc_server
   chmod +x /etc/init.d/rcS
   chmod +x /etc/init.d/S99myqt

3. 手动测试：

   bash

   /root/rpc_server &          # 启动后台
   /root/LED_and_TempHumi      # 启动 Qt 界面

4. 如果一切正常，可以重启开发板，系统会自动启动后台和 Qt 程序（通过 S99myqt 脚本）。

这样，您就完成了一个完整的前后台分离的嵌入式应用。以后无论是换 LED 引脚，还是换温湿度传感器，都只需要修改后台程序；想要修改界面风格，只需要修改 Qt 程序。两个部分互不干扰，开发和维护都轻松很多。

---
