大恒Galaxy SDK MFC开发（1）：枚举、打开、开始/停止采集基础流程（无画面版）

一、 前言

本文基于大恒Galaxy SDK，以MFC对话框工程（CPP_MFC_Daheng_01_Base）为载体，实现相机最基础的操作流程，核心聚焦「流程正确性」，不含图像取图、显示逻辑，代码极简、注释清晰，适合刚接触大恒相机开发的新手，可直接作为项目基础框架复用。

核心功能：SDK初始化/释放 + 相机枚举（下拉选择） + 相机打开/关闭 + 采集启停 + 日志打印，全程无图像处理，专注跑通基础流程、避免资源泄露。

补充说明：本文工程仅实现"流程跑通"，不涉及图像数据获取与显示，重点解决新手"相机打不开、采集启动失败、资源泄露"三大核心问题，是工业视觉开发的入门基础。

二、开发环境

  • 开发工具：Visual Studio（2010/2026均可）

  • 项目类型：MFC 对话框应用程序（使用多字节字符集）

  • 相机SDK：大恒Galaxy SDK（安装GalaxySDK，建议安装最新版本，兼容更多相机型号）

  • 核心依赖：GXDevice.lib（SDK核心库，根据编译平台选择x64/x86版本）

  • 运行环境：Windows 10/11（32位/64位均可，与编译版本对应）

    补充：GalaxySDK下载地址（ 大恒官网）：（进入官网下载中心→软件下载→windows第一个就行），安装时一路下一步，默认安装路径为：C:\Program Files\Daheng Imaging\GalaxySDK（64位系统）。

三、工程配置步骤（新手必看，补充完善）

新建MFC对话框工程后，需完成SDK配置才能正常编译运行，步骤如下：

  1. 打开工程属性（右键工程 → 属性）；

  2. 配置包含目录：在「配置属性 → C/C++ → 常规 → 附加包含目录」中，添加大恒Galaxy SDK的「Include」文件夹路径（如：C:\Program Files\Daheng Imaging\GalaxySDK\Development\C++ SDK\inc

    ）；

  3. 配置库目录：在「配置属性 → 链接器 → 常规 → 附加库目录」中，添加SDK的「Lib」文件夹路径（如：C:\Program Files\Daheng Imaging\GalaxySDK\Development\C++ SDK\lib\x64，根据编译平台选择x64或x86）；

  4. 配置附加依赖项：在「配置属性 → 链接器 → 输入 → 附加依赖项」中，添加「GxIAPICPPEx.lib」（Debug版本、Release版本同样适用）；

  5. 确认字符集：在「配置属性 → 高级 → 字符集」中，选择【使用多字节字符集】（重点！如果选择"使用 Unicode 字符集"，会导致SDK相关函数报错）

四、 核心流程（重中之重）

工业相机基础开发的核心链路，也是本文全部内容，无需多余操作：

  1. 初始化 SDK
cpp 复制代码
IGXFactory::GetInstance().Init();

必须第一个调用，用于初始化相机底层库。

  1. 枚举设备
cpp 复制代码
gxdeviceinfo_vector vectorDeviceInfo;
IGXFactory::GetInstance().UpdateDeviceList(1000, vectorDeviceInfo);

扫描所有连接的相机，存入列表。

  1. 打开相机（通过 SN 打开）
cpp 复制代码
CGXDevicePointer ObjDevicePtr = IGXFactory::GetInstance().OpenDeviceBySN(...)

稳定、安全、不会打开错设备。

  1. 开启采集（最重要）
cpp 复制代码
ObjStreamPtr->StartGrab();
ObjFeatureControlPtr->GetCommandFeature("AcquisitionStart")->Execute();

这两句必须一起调用：

StartGrab ()：开启流通道

AcquisitionStart：让相机开始发图

  1. 停止采集
cpp 复制代码
ObjFeatureControlPtr->GetCommandFeature("AcquisitionStop")->Execute();
ObjStreamPtr->StopGrab();

顺序不能反，否则会报错。

  1. 释放资源
cpp 复制代码
//释放资源
//关闭流
ObjStreamPtr->Close();
// 关闭设备
ObjDevicePtr->Close();
 //反初始化库
 IGXFactory::GetInstance().Uninit();

补充：流程顺序不可颠倒，尤其是"停止采集→关闭相机→释放SDK"，颠倒会导致资源泄露、程序崩溃，日志会打印对应错误信息，便于排查。

五、 核心代码（精简版，只贴关键片段）

1. 相机枚举（填充下拉框）

cpp 复制代码
if (!vectorDeviceInfo.empty())
	vectorDeviceInfo.clear();
//枚举相机设备

IGXFactory::GetInstance().UpdateDeviceList(1000, vectorDeviceInfo);

CListBox* pList = (CListBox*)GetDlgItem(IDC_LIST_CAMERA);
pList->ResetContent();

for(int i=0; i<vectorDeviceInfo.size(); i++)
{
    CString str;
	CA2AEX<128> aBuf(vectorDeviceInfo[i].GetModelName());
	str.Format(_T("[%d] %s"), i,(LPCSTR)aBuf);
	//str.Format(_T("[%d] %s"), i, CA2T(vectorDeviceInfo[i].GetModelName()));
    pList->AddString(str);
}
if (vectorDeviceInfo.size() <= 0)
	{
		AddLog(_T("未发现设备!"));
		//MessageBox("未发现设备!");
		return;
	}
AddLog(_T("相机枚举完成"));

2. 打开/关闭相机

cpp 复制代码
//相机选中打开函数
void OpenCam()
{
	bool bIsDeviceOpen = false;         ///< 设备是否打开标志
	bool bIsStreamOpen = false;         ///< 设备流是否打开标志

	try
	{
		CListBox* pList = (CListBox*)GetDlgItem(IDC_LIST_CAMERA);
		int nSel = pList->GetCurSel();

		if(nSel < 0)
		{
			 AddLog(_T("请选择相机"));
			return;
		 }
		//打开设备
		m_objDevicePtr = IGXFactory::GetInstance().OpenDeviceBySN(vectorDeviceInfo[nSel].GetSN(),GX_ACCESS_EXCLUSIVE);
		bIsDeviceOpen = true;
		m_objFeatureControlPtr = m_objDevicePtr->GetRemoteFeatureControl();

		//判断设备流是否大于零，如果大于零则打开流
		int nStreamCount = m_objDevicePtr->GetStreamCount();

		if (nStreamCount > 0)
		{
			m_objStreamPtr = m_objDevicePtr->OpenStream(0);
			m_objStreamFeatureControlPtr = m_objStreamPtr->GetFeatureControl();
			bIsStreamOpen = true;
		}
		else
		{
			MessageBox("未发现设备流!");
		}

        // 建议用户在打开网络相机之后，根据当前网络环境设置相机的流通道包长值，
        // 以提高网络相机的采集性能,设置方法参考以下代码。
        GX_DEVICE_CLASS_LIST objDeviceClass = m_objDevicePtr->GetDeviceInfo().GetDeviceClass();
        if(GX_DEVICE_CLASS_GEV == objDeviceClass)
        {
            // 判断设备是否支持流通道数据包功能
            if(true == m_objFeatureControlPtr->IsImplemented("GevSCPSPacketSize"))
            {
                // 获取当前网络环境的最优包长值
                int nPacketSize = m_objStreamPtr->GetOptimalPacketSize();
                // 将最优包长值设置为当前设备的流通道包长值
                m_objFeatureControlPtr->GetIntFeature("GevSCPSPacketSize")->SetValue(nPacketSize);
            }
        }
		m_bIsOpen = true;
		// 打印日志
		CString log;
		log.Format(_T("第%d个相机打开%s成功  "), nSel, CString(vectorDeviceInfo[nSel].GetModelName()));
		AddLog(log);
	}
	catch (CGalaxyException& e)
	{
		//判断设备流是否已打开
		if (bIsStreamOpen)
		{
			m_objStreamPtr->Close();
		}

		//判断设备是否已打开
		if (bIsDeviceOpen)
		{
			m_objDevicePtr->Close();
		}

		AddLog(_T("相机打开失败"));
		AddLog(_T(e.what()));
		MessageBox(e.what());
		return;
	}
	catch (std::exception& e)
	{
		//判断设备流是否已打开
		if (bIsStreamOpen)
		{
			m_objStreamPtr->Close();
		}

		//判断设备是否已打开
		if (bIsDeviceOpen)
		{
			m_objDevicePtr->Close();
		}


		AddLog(_T("相机打开失败"));
		AddLog(_T(e.what()));
		MessageBox(e.what());
		return;
	}
}

//相机关闭采集
void CloseCam()
{
	//先调用停止采集
	StopSnap();
	if(m_bIsOpen)
	{
		try
		{
			//关闭流对象
			m_objStreamPtr->Close();

		}
		catch(CGalaxyException &e)
		{
			AddLog(_T("相机流关闭失败"));
			AddLog(_T(e.what()));
			MessageBox(e.what());
		}
		try
		{
			//关闭设备
			m_objDevicePtr->Close();
		}
		catch(CGalaxyException &e)
		{
			AddLog(_T("相机关闭失败"));
			AddLog(_T(e.what()));
			MessageBox(e.what());
		}
		m_bIsOpen = false;
		AddLog(_T("相机关闭完成"));
	}

}

3. 采集启停

cpp 复制代码
//相机开始采集函数
void StartSnap()
{
	try
	{
		if(!m_bIsSnap)
		{
			//开启流层通道
			m_objStreamPtr->StartGrab();

			//发送开采命令
			m_objFeatureControlPtr->GetCommandFeature("AcquisitionStart")->Execute();
			m_bIsSnap = true;
			AddLog(_T("相机开始采集..."));
			return;
		}

		AddLog(_T("相机已经开始采集..."));

	}
	catch (CGalaxyException& e)
	{
		AddLog(_T("相机开始采集失败..."));
		AddLog(_T(e.what()));
		MessageBox(e.what());
		return;
	}
	catch (std::exception& e)
	{
		AddLog(_T("相机开始采集失败..."));
		AddLog(_T(e.what()));
		MessageBox(e.what());
		return;
	}
}
//相机停止采集
void StopSnap()
{
	try
	{
		if(m_bIsSnap)
		{
			//发送停采命令
			m_objFeatureControlPtr->GetCommandFeature("AcquisitionStop")->Execute();

			//关闭流层通道
			m_objStreamPtr->StopGrab();


			m_bIsSnap = false;
			AddLog(_T("相机停止采集..."));
		}
	}
	catch (CGalaxyException& e)
	{
		AddLog(_T("相机停止采集失败..."));
		AddLog(_T(e.what()));
		MessageBox(e.what());
		return;
	}
	catch (std::exception& e)
	{
		AddLog(_T("相机停止采集失败..."));
		AddLog(_T(e.what()));
		MessageBox(e.what());
		return;
	}
}

六、功能说明

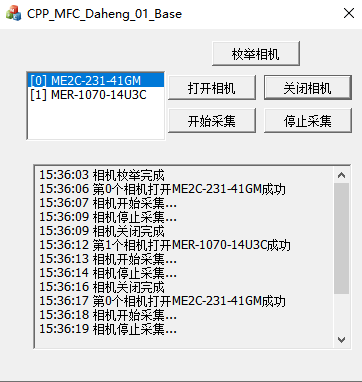

  • 界面控件：ListBox（相机选择）、5个按钮（刷新、打开、关闭、开始采集、停止采集）、Edit（日志显示）

  • 核心逻辑：仅实现相机基础操作流程，无任何图像取图、显示、处理代码

  • 日志功能：实时打印操作状态、错误信息，便于调试；写入日志文件，方便分析

  • 安全机制：避免重复打开相机、重复启停采集，程序退出自动释放所有资源

  • 兼容性：适配大恒主流相机型号，只要SDK安装正确，无需修改核心代码即可使用

七、关键注意事项（新手必看）

  1. 必须先停止采集，再关闭相机，否则会导致资源泄露、程序崩溃；

  2. SDK初始化（Init）和释放（Uninit）必须成对出现，放在程序启动和退出时；

  3. 工程配置时，需添加SDK的Include目录、Lib目录，以及附加依赖项GxIAPICPPEx.lib；

  4. 枚举相机时，超时时间建议设置为1000ms（1秒），过短可能导致枚举失败；

  5. 打开相机后，禁止点击"刷新"按钮，避免相机句柄冲突，导致程序崩溃；

  6. 日志编辑框需设置为"多行、允许滚动"，否则日志会被遮挡，无法查看完整调试信息。

八、常见问题排查（补充，新手必备）

  1. 问题1：编译报错"无法打开包括文件: "GalaxyIncludes.h"" → 解决方案：检查工程属性中"附加包含目录"是否添加SDK的Include文件夹；

  2. 问题2：链接报错"无法解析的外部符号" → 解决方案：检查"附加库目录"是否正确，"附加依赖项"是否添加GxIAPICPPEx.lib，以及编译平台（x64/x86）与SDK版本一致；

  3. 问题4：枚举相机显示"未检测到任何相机设备" → 解决方案：检查相机供电、连接是否正常（相机灯是否为绿色），打开驱动自带的GalaxyView软件确认相机能被识别，重启相机后重新运行程序；

总结

本文工程（CPP_MFC_Daheng_01_Base）定位为「大恒相机MFC开发基础模板」，核心是跑通"枚举-打开-采集-关闭"的完整流程，不涉及复杂的图像处理，适合新手入门。

配套资源下载（VS工程直接用）

本文配套完整VS2010控制台工程，已配置好SDK，无需手动配置，下载后直接用VS2010打开（2026通过测试），编译运行即可。

下载地址： CPP-MFC-Daheng-01-Base 大恒相机MFC基础工程枚举+打开+采集启停+日志
