1. 什么是protobuf

Protobuf 是由 Google 开发的一种语言无关，平台无关，可扩展的序列化结构数据的方法，可用于通信和数据存储。提到 Protobuf 就不得不提到 序列化和反序列化 的概念。序列化和反序列化属于通信协议的一部分，它们位于 TCP/IP 四层模型中的应用层和 OSI 七层模型中的表示层。序列化是把应用层的对象转换为二进制串，反序列化是把二进制串转化成应用层的对象。这里详细分析请看 参考文章3。

1.1 protobuf实现方法1：protoc

1. 安装protoc

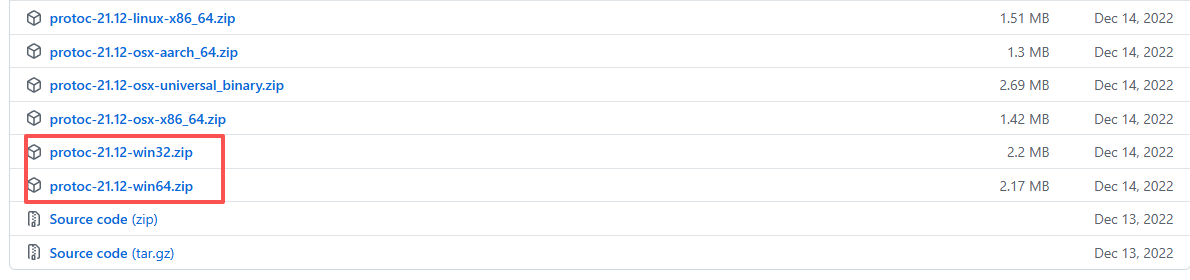

   • 点击下载

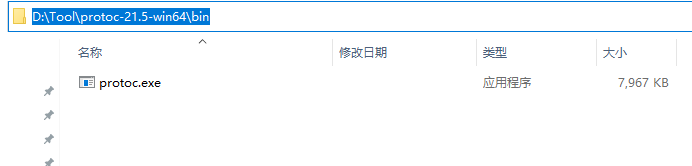

   • 解压后将 bin 目录路径添加到系统环境变量中


2. 编译proto文件

   • proto文件示例

     syntax = "proto3";

     // 定义消息类型
     message Person {
         string name = 1;        // 姓名
         int32 age = 2;          // 年龄
         string email = 3;       // 邮箱
         repeated string hobbies = 4;  // 爱好列表
         Address address = 5;    // 嵌套消息
     }

     // 定义嵌套消息
     message Address {
         string city = 1;
         string street = 2;
         int32 zipcode = 3;
     }

     // 定义响应消息
     message PersonResponse {
         int32 code = 1;
         string message = 2;
         Person data = 3;
     }

   • 编译proto文件

     protoc --python_out=. person.proto

3. 在python中导入

   import person_pb2

   # ========== 序列化：创建对象并转换为字节 ==========
   print("=" * 50)
   print("1. 序列化示例")
   print("=" * 50)

   # 创建 Person 对象
   person = person_pb2.Person()
   person.name = "张三"
   person.age = 25
   person.email = "zhangsan@example.com"
   person.hobbies.extend(["读书", "游泳", "编程"])

   # 创建嵌套的 Address 对象
   person.address.city = "北京"
   person.address.street = "朝阳路123号"
   person.address.zipcode = 100000

   # 打印对象内容
   print("原始对象:")
   print(f"  姓名: {person.name}")
   print(f"  年龄: {person.age}")
   print(f"  邮箱: {person.email}")
   print(f"  爱好: {', '.join(person.hobbies)}")
   print(f"  地址: {person.address.city}{person.address.street}, {person.address.zipcode}")

   # 序列化为字节串
   serialized_data = person.SerializeToString()
   print(f"\n序列化后的字节串长度: {len(serialized_data)} 字节")
   print(f"字节串(前50字节): {serialized_data[:50]}")

   # 写入文件
   with open('person.bin', 'wb') as f:
       f.write(serialized_data)
   print("已写入 person.bin 文件")

   # ========== 反序列化：从字节恢复对象 ==========
   print("\n" + "=" * 50)
   print("2. 反序列化示例")
   print("=" * 50)

   # 创建新的空对象
   new_person = person_pb2.Person()

   # 从字节串解析
   new_person.ParseFromString(serialized_data)

   # 打印恢复后的对象
   print("反序列化后的对象:")
   print(f"  姓名: {new_person.name}")
   print(f"  年龄: {new_person.age}")
   print(f"  邮箱: {new_person.email}")
   print(f"  爱好: {', '.join(new_person.hobbies)}")
   print(f"  地址: {new_person.address.city}{new_person.address.street}, {new_person.address.zipcode}")

   # ========== 验证数据一致性 ==========
   print("\n" + "=" * 50)
   print("3. 数据一致性验证")
   print("=" * 50)

   assert person.name == new_person.name
   assert person.age == new_person.age
   assert person.email == new_person.email
   assert list(person.hobbies) == list(new_person.hobbies)
   assert person.address.city == new_person.address.city
   print("✓ 所有字段验证通过！")

1.2 protobuf实现方法2：blackboxprotobuf

1. 安装blackboxprotobuf

   # 这里我记得有个问题，就是blackboxprotobuf与protoc的某个依赖包版本冲突，使用的时候可能会遇到
   pip install blackboxprotobuf

2. 导入blackboxprotobuf

   import blackboxprotobuf
   import json
   # 反序列化
   with open(r"person.bin", "rb") as fp:
       data = fp.read()
       print(f"原始序列化后的字节串: {data}")
       print(f"原始序列化后的字节串长度: {len(data)} 字节")

   deserialize_data, message_type = blackboxprotobuf.protobuf_to_json(data)
   print(f"原始数据: {deserialize_data}")
   print(f"消息类型: {message_type}")  # 消息类型

   # 序列化，注意数据类型解析错误需要手动处理
   deserialize_data = json.loads(deserialize_data)
   deserialize_data["2"] = int(deserialize_data["2"])
   deserialize_data["5"]["3"] = int(deserialize_data["5"]["3"])
   serialized_data = blackboxprotobuf.encode_message(deserialize_data, message_type)
   print(f"序列化后的字节串: {serialized_data}")
   print(f"序列化后的字节串长度: {len(serialized_data)} 字节")


   # ========== 验证数据一致性 ==========
   print("\n" + "=" * 50)
   print("3. 数据一致性验证")
   print("=" * 50)

   assert serialized_data == data
   print("✓ 所有字段验证通过！")

2. 某方数据库protobuf实现

案例地址： aHR0cHM6Ly9zLndhbmZhbmdkYXRhLmNvbS5jbi9wYXBlcj9xPSVFNSU5QiVCNCVFNiVBMyU4Qg==

2.1 搜索参数生成

这里详细分析请看 参考文章1

1. 定义proto文件

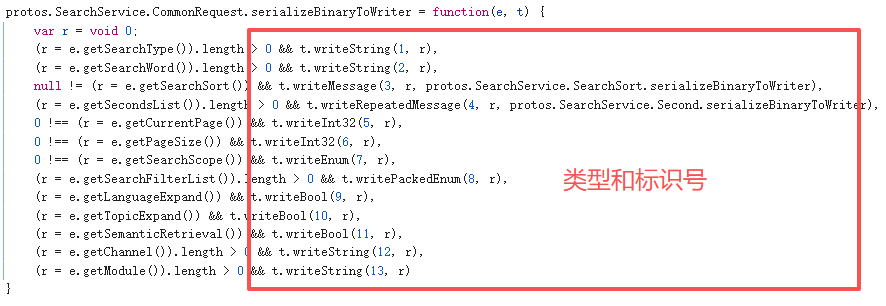

   • 调试找到序列化的代码，代码是逐层嵌套的，每个字段都有一个对应的proto类型，逐层跟进处理。


   • 根据原始参数，定义proto文件

     syntax = "proto3";

     message SearchService {
         enum InterfaceType {
             A = 0;
         }
         enum SearchScope {
             B = 0;
         }
         enum SearchFilter {
             C = 0;
         }
         enum Order {
             D = 0;
         }
         message SearchSort {
             string field = 1;
             Order order = 2;
         }

         message SecondsList {
             string Field = 1;
             string Value = 2;
         }
         message Commonrequest {
             string searchType = 1;
             string searchWord = 2;
             SearchSort searchSort = 3;
             repeated SecondsList secondslist = 4;
             int32 currentPage = 5;
             int32 pageSize = 6;
             SearchScope searchScope = 7;
             repeated SearchFilter searchFilter = 8;
             bool LanguageExpand = 9;
             bool TopicExpand = 10;
             bool semantic_retrieval = 11;
             string channel = 12;
             string module = 13;
         }

         message SearchRequest {
             Commonrequest commonrequest = 1; // 任意变量名
             InterfaceType interfaceType = 2; // 任意变量名
             repeated string optional_discovery_type = 4; // 任意变量名
         }
     }

2. 编译proto文件

   protoc --python_out=. xx.proto

2.2 响应数据分析

1. 方法1: 使用 blackboxprotobuf 解析响应数据编写proto文件

   • 根据 message_data 和 message_type 确定响应类型和内容，定义对应的proto文件。

     message_data, message_type = blackboxprotobuf.protobuf_to_json(response.content[5:])
     print("message_data:\n", message_data)
     print("message_type:\n", message_type)

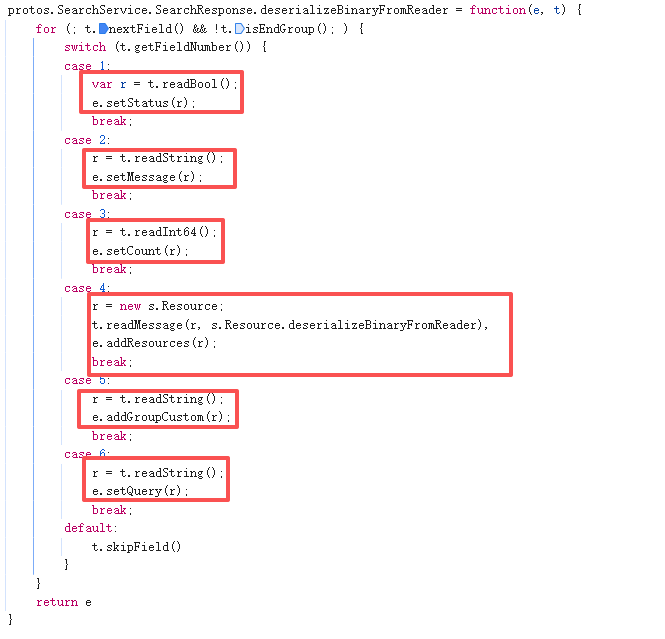

2. 方法2: 调试找到反序列化的代码，代码是逐层嵌套的，每个字段都有一个对应的proto类型，逐层跟进处理。

   • 这里详细分析请看 参考文章1,我是失败了，需要耐心调试和擅长 AST。希望大佬路过多多指点😁


3. 定义proto文件

   // 我的想法是我并不需要定义完整的proto文件，我只需要通过方法1定义出我需要的字段即可，示例：
   syntax = "proto3";

   message SearchServiceResponse {
       repeated Item field_4 = 4;

       message Item {
           oneof content {
               Periodical periodical = 101;
               Patent patent = 119;
           }
       }

       message Periodical {
           string author_cn = 3;   // 中文作者名
           string author_en = 6;   // 英文作者名
       }

       message Patent {
           repeated string inventors = 5;  // 发明人列表
       }
   }

2.3 完整代码示例

import xx_pb2 as pb #导入包
import xx_parse_pb2 as pb_test #导入包
from google.protobuf.json_format import MessageToJson
import requests
import blackboxprotobuf

SearchRequest= pb.SearchService.SearchRequest() #实例化对象S
#按上面解析数据，按照对应的属性设置值
#字符串，数字型的都是直接赋值
SearchRequest.commonrequest.searchType = 'periodical'
SearchRequest.commonrequest.searchWord = '围棋'
SearchRequest.commonrequest.currentPage = 1
SearchRequest.commonrequest.pageSize = 10
SearchRequest.commonrequest.searchSort.field = "出版时间"
SearchRequest.commonrequest.searchSort.order = 1
SearchRequest.commonrequest.searchScope = 0
SearchRequest.commonrequest.channel = 'pc'
SearchRequest.commonrequest.module = 'search'
#repeated修饰的messsage类型和enum类型，则需要稍微多几个步骤
SearchRequest.interfaceType = 1
SearchRequest.optional_discovery_type.extend(['AI_READ', 'AI_EXTRACT'])

print(MessageToJson(SearchRequest))
form_data = SearchRequest.SerializeToString()
# print(form_data)

bytes_head = bytes([0, 0, 0, 0, len(form_data)])
data=bytes_head+form_data
# print(data)

headers = {
    "Accept": "*/*",
    "Accept-Language": "zh-CN,zh;q=0.9,zh-TW;q=0.8",
    "Content-Type": "application/grpc-web+proto",
    "User-Agent": "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/105.0.0.0 Safari/537.36",
}
url = "https://xxxx/SearchService.SearchService/search"
response=requests.post(url,headers=headers,data=bytes_head+form_data)
message_data, message_type = blackboxprotobuf.protobuf_to_json(response.content[5:])
print("message_data:\n", message_data)
print("message_type:\n", message_type)

---

3. 参考文章

1. 某方数据平台的逆向分析-------学会逆向protobuf
2. JS逆向案例-万方的protobuf逆向解析
3. protobuf协议浅析
