网络工程师-路由器与动态路由协议配置全解

一、引言

（一）核心技术概念定义

路由器是 OSI 七层模型中网络层的核心设备，主要功能是实现不同网段之间的数据包转发与路由选择；动态路由协议是路由器之间自动交换路由信息、动态维护路由表的协议族，是大规模网络互联互通的核心技术。本文涉及的 DHCP 服务、静态路由、RIP 协议均属于软考网络工程师考试的核心考点，在历年案例分析题中占比约 15%。

（二）技术发展脉络

1981 年 RFC791 定义 IP 协议后，路由器成为网络层核心设备；1985 年 RFC1058 发布 RIPv1 标准，是首个商用动态路由协议；1993 年 RFC1531 定义 DHCP 协议，替代早期的 BOOTP 服务；1998 年 RFC2453 发布 RIPv2 标准，补充 VLSM、认证等功能。

华为、Cisco 等厂商的设备配置规范已成为软考实操题的统一标准，其中华为设备配置是近年来考试的重点方向。

（三）本文知识点覆盖

本文系统讲解 DHCP 服务配置、路由原理与静态路由、RIP 动态路由协议三大模块，包含核心原理、配置步骤、故障排查、案例分析四大维度，完全覆盖软考大纲中网络层协议、路由技术、网络设备配置的全部要求。

二、DHCP 服务配置

（一）DHCP 核心原理

DHCP（动态主机配置协议）是基于客户端 - 服务器模型的应用层协议，使用 UDP 67（服务器端）、68（客户端）端口通信，完整工作流程包含发现（Discovery）、提供（Offer）、请求（Request）、确认（Ack）四个阶段，实现主机 IP 地址、网关、DNS 等参数的自动分配，降低网络管理成本，避免地址冲突。

（二）两种地址池模式配置

全局地址池模式

适用于 DHCP 服务器与客户端跨网段、或需要为多个网段提供服务的场景，配置逻辑为：全局使能 DHCP→创建地址池并配置网段、网关、DNS 等参数→在对应三层接口下绑定全局地址池。典型配置如下：

[HUAWEI] dhcp enable                                      // 全局使能DHCP功能
[HUAWEI] ip pool pool1                                    // 创建名为pool1的全局地址池
[HUAWEI-ip-pool-pool1] network 192.168.1.0 mask 24       // 定义地址池网段
[HUAWEI-ip-pool-pool1] gateway-list 192.168.1.254        // 配置网关地址
[HUAWEI-ip-pool-pool1] dns-list 8.8.8.8                  // 配置DNS服务器地址
[HUAWEI-ip-pool-pool1] excluded-ip-address 192.168.1.1 192.168.1.10 // 排除不分配的地址
[HUAWEI-ip-pool-pool1] lease day 1 hour 0 minute 0       // 设置租期为1天
[HUAWEI-ip-pool-pool1] static-bind ip-address 192.168.1.100 mac-address 0001-0001-0001 // 静态绑定
[HUAWEI] interface Vlanif 10
[HUAWEI-Vlanif10] ip address 192.168.1.254 24
[HUAWEI-Vlanif10] dhcp select global                     // 接口启用全局地址池

接口地址池模式

适用于 DHCP 服务器与客户端在同一网段的小型场景，无需单独创建地址池，直接在接口下启用地址池功能，参数直接绑定到接口，配置更简洁：

[HUAWEI] interface GigabitEthernet 0/0/0
[HUAWEI-GigabitEthernet0/0/0] ip address 192.168.1.254 24
[HUAWEI-GigabitEthernet0/0/0] dhcp select interface      // 启用接口地址池
[HUAWEI-GigabitEthernet0/0/0] dhcp server dns-list 8.8.8.8
[HUAWEI-GigabitEthernet0/0/0] dhcp server lease day 1

（三）DHCP 中继与安全配置

DHCP 中继

当 DHCP 服务器与客户端不在同一广播域时，需要三层设备启用 DHCP 中继功能，将客户端的 DHCP 广播报文转换为单播报文转发到指定 DHCP 服务器，配置如下：

[HUAWEI] interface Vlanif 20
[HUAWEI-Vlanif20] ip address 192.168.2.254 24
[HUAWEI-Vlanif20] dhcp select relay                     // 启用DHCP中继功能
[HUAWEI-Vlanif20] dhcp relay server-ip 192.168.1.1     // 指定DHCP服务器IP

DHCP Snooping

部署在接入层交换机，防范非法 DHCP 服务器攻击，核心逻辑是将端口分为信任端口（连接合法 DHCP 服务器）和非信任端口（连接用户终端），仅允许信任端口发送 DHCP Offer 报文，配置如下：

<HUAWEI> system-view
[HUAWEI] dhcp enable
[HUAWEI] dhcp snooping enable                          // 全局使能DHCP Snooping
[HUAWEI] interface GigabitEthernet 0/0/1               // 连接用户PC的端口
[HUAWEI-GigabitEthernet0/0/1] dhcp snooping enable
[HUAWEI] interface GigabitEthernet 0/0/24              // 连接合法DHCP服务器的端口
[HUAWEI-GigabitEthernet0/0/24] dhcp snooping trusted   // 配置为信任端口

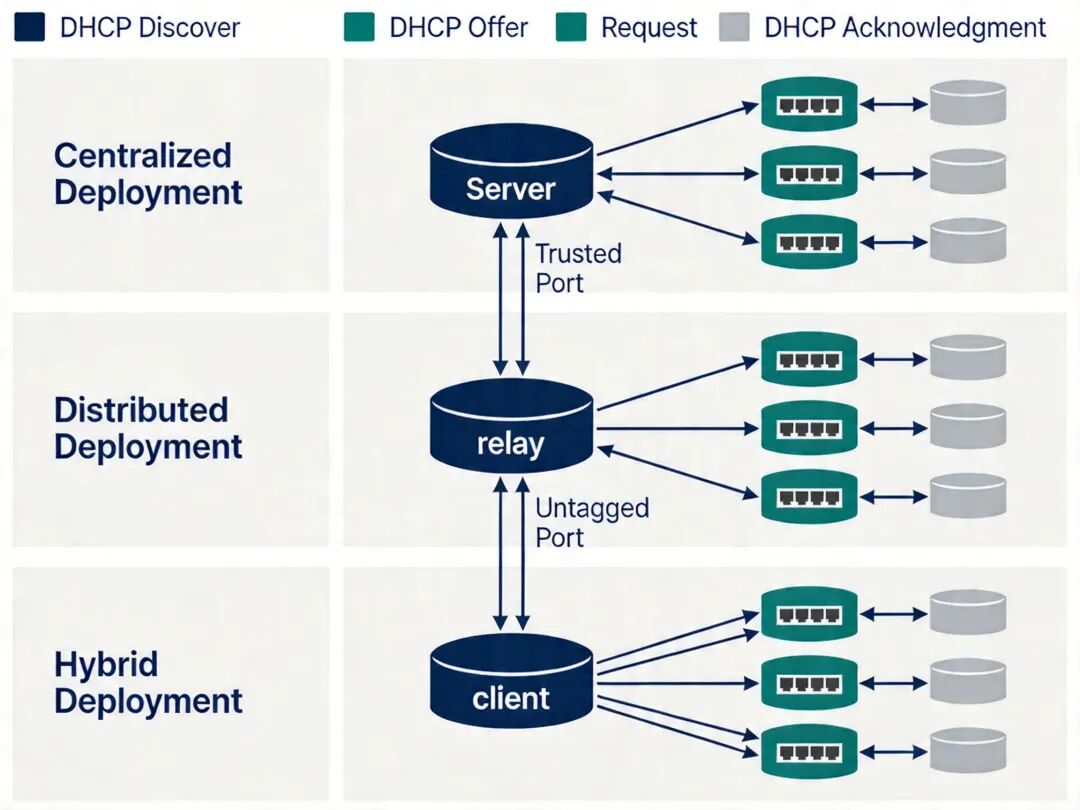

DHCP 工作流程与三种部署模式拓扑图，包含服务器、中继、客户端的位置关系，以及报文流转路径

三、路由原理与静态路由

（一）路由表与选路规则

路由表是路由器转发数据包的核心依据，执行display ip routing-table命令可查看华为路由器路由表，每条路由条目包含 6 个核心字段：目的网络 / 掩码（Destination/Mask）、协议（Proto）、优先级（Pre）、开销（Cost）、下一跳（NextHop）、出接口（Interface）。

路由选路遵循三大原则，优先级从高到低依次为：

最长匹配 ：优先选择掩码最长的路由条目，例如目的地址 192.168.1.10 会优先匹配 192.168.1.0/24 路由，而非 192.168.0.0/16 路由；

优先级比较 ：同目的网段的路由，协议优先级数值越小越优，常见协议优先级为：直连 0、OSPF 10、静态 60、RIP 100；

度量值比较 ：优先级相同的路由，比较度量值（如 RIP 跳数、OSPF 开销），数值越小越优。

（二）静态路由配置方案

静态路由是管理员手动配置的路由条目，无路由更新开销，适用于小型、拓扑固定的网络，常见配置类型包括：

普通静态路由

指定目的网段、下一跳或出接口，点到点链路可直接指定出接口，以太网链路建议指定下一跳 IP，避免 ARP 广播开销：

[R1] ip route-static 172.16.1.0 255.255.255.0 10.0.0.2 // 或指定出接口
[R1] ip route-static 172.16.1.0 24 Serial 1/0/0

默认路由

目的网段为 0.0.0.0/0，匹配所有未在路由表中明确记录的目的地址，通常用于连接互联网的出口路由器：

[R1] ip route-static 0.0.0.0 0.0.0.0 202.100.1.1

浮动静态路由

通过配置高于主路由的优先级（更大数值）实现路由备份，主路由故障时自动切换到备份路由：

[R1] ip route-static 172.16.1.0 24 10.0.0.2 preference 60 // 主路由，默认优先级60
[R1] ip route-static 172.16.1.0 24 20.0.0.2 preference 100  // 备份路由，优先级100

黑洞路由

将去往不存在网段的流量引导至 Null0 空接口，避免路由环路，常用于汇总路由场景：

[R1] ip route-static 192.168.100.0 24 NULL 0

路由选路原则逻辑流程图与静态路由类型对比表，包含各类型的适用场景、优缺点

四、RIP 动态路由协议

（一）RIP 核心原理与特点

RIP（路由信息协议）是典型的距离矢量型内部网关协议（IGP），适用于小于 15 台路由器的小型网络，核心特性包括：

度量值采用跳数（Hop Count），最大有效跳数为 15，跳数 16 表示网络不可达；

路由更新机制 ：每 30 秒向邻居发送完整路由表，使用 UDP 520 端口通信；

防环机制 ：包含水平分割（不从收到路由的接口发回该路由）、毒性逆转（将不可达路由的跳数设为 16 发送给邻居）、触发更新（拓扑变化时立即发送更新报文，无需等待 30 秒周期）、最大跳数限制四种；

版本对比：

|---------|---------------------|---------------|
| 特性 | RIPv1 | RIPv2 |
| 路由类型 | 有类路由 | 无类路由 |
| 更新方式 | 广播(255.255.255.255) | 组播（224.0.0.9） |
| VLSM 支持 | 不支持 | 支持 |
| 认证功能 | 不支持 | 支持明文 / MD5 认证 |
| 适用场景 | 老旧小型网络 | 现代小型网络 |

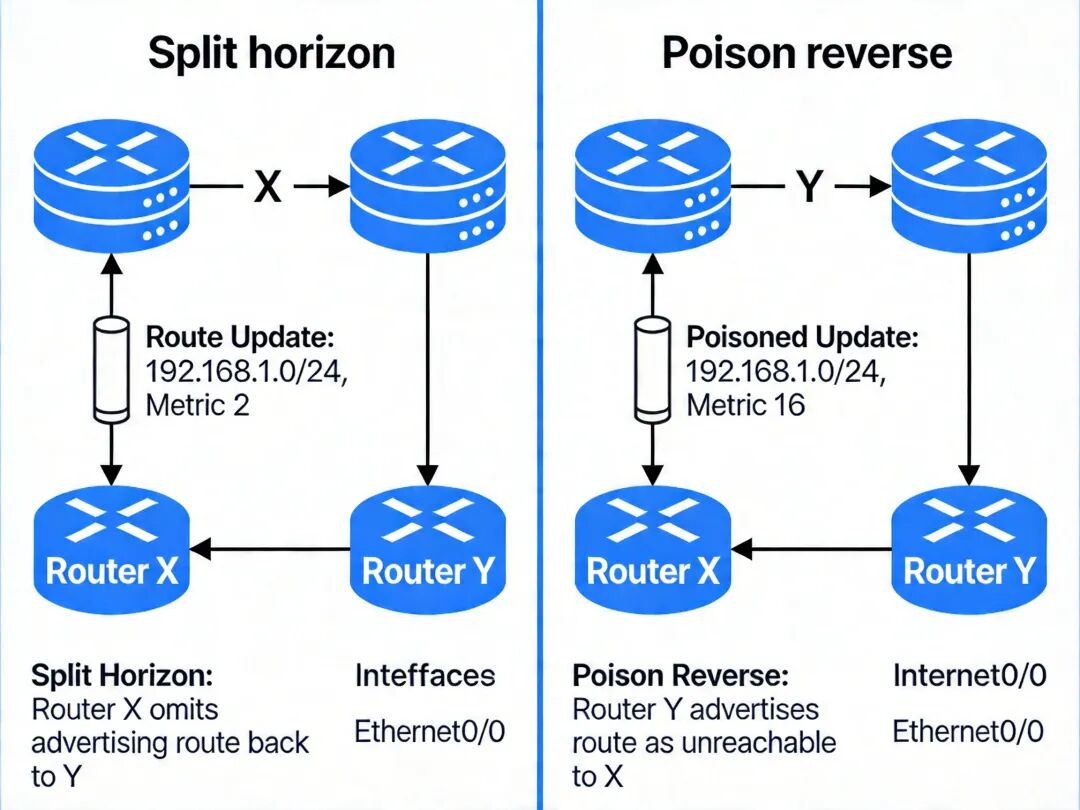

RIP 防环机制工作示意图，包含水平分割、毒性逆转的报文交互流程

（二）RIPv2 基础配置

RIPv2 配置核心步骤为：启动 RIP 进程→指定版本 2→宣告直连主类网络→关闭自动汇总，其中network命令有两个作用：一是在指定网段的接口上使能 RIP 功能，二是将该网段的路由发布到 RIP 域中：

<R1> system-view
[R1] rip 1                          // 启动RIP进程1，进程号本地有效
[R1-rip-1] version 2                // 指定版本为2，默认为版本1兼容模式
[R1-rip-1] network 192.168.1.0      // 宣告直连主类网络
[R1-rip-1] network 10.0.0.0
[R1-rip-1] undo summary             // 关闭自动汇总，华为默认开启

（三）RIP 高级控制与故障排查

接口级参数配置

可在接口下调整 RIP 的版本、度量值、防环机制等参数：

[R1] interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0] rip version 2 broadcast  // 指定接口使用版本2广播发送报文
[R1-GigabitEthernet0/0/0] rip metricin 2           // 入方向接收路由时度量值增加2
[R1-GigabitEthernet0/0/0] rip metricout 2          // 出方向发送路由时度量值增加2
[R1-GigabitEthernet0/0/0] rip split-horizon        // 启用水平分割，默认开启
[R1-GigabitEthernet0/0/0] rip poison-reverse       // 启用毒性逆转，默认关闭

若需向 RIP 域发布默认路由，可在 RIP 进程下配置：

[R1-rip-1] default-route originate

故障排查命令

软考排错题中常用的 RIP 排查命令包括：

<R1> display rip 1 route             // 查看RIP路由数据库，包含所有学习到的RIP路由
<R1> display rip 1 interface         // 查看运行RIP的接口信息，确认接口是否使能RIP
<R1> debugging rip 1 packet          // 调试RIP报文，查看收发报文内容，排查邻居建立问题

注意 debug 命令会占用设备资源，生产环境需谨慎使用，调试完成后执行undo debugging all关闭调试。

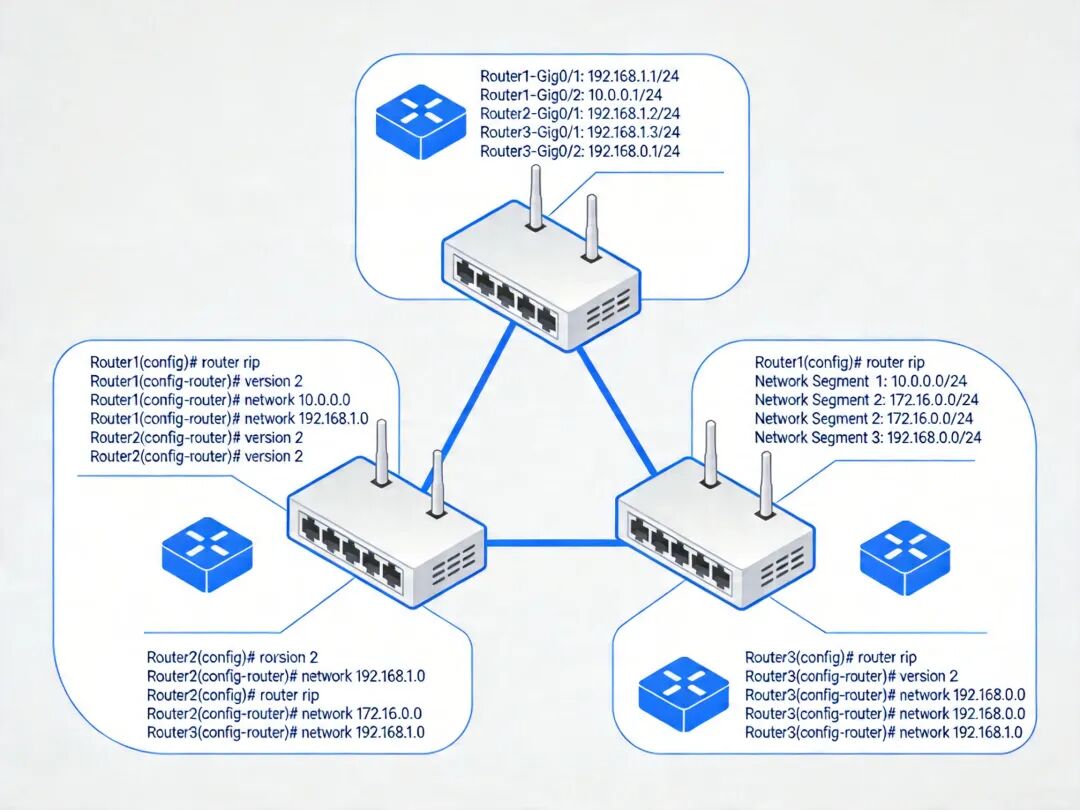

RIP 配置拓扑示例图，包含 3 台路由器的互联地址、网段划分、配置对应关系

五、综合配置案例分析

（一）案例场景

某小型企业网络拓扑：出口路由器 R1 连接运营商，内网部署三层交换机 S1，划分 VLAN10（192.168.1.0/24）、VLAN20（192.168.2.0/24）两个业务网段，R1 与 S1 通过 10.0.0.0/30 网段互联，要求实现：内网主机自动获取 IP 地址、全网互联互通、内网访问互联网。

（二）配置要点

R1 配置

（1）接口配置：连接运营商的 GE0/0/1 接口配置公网 IP 202.100.1.2/30，连接 S1 的 GE0/0/0 接口配置 IP 10.0.0.1/30；

（2）DHCP 配置：创建全局地址池分别为 VLAN10、VLAN20 分配地址，GE0/0/0 接口启用 DHCP 中继指向 R1 自身地址；

（3）路由配置：配置默认路由指向运营商网关 202.100.1.1，配置静态回指路由 192.168.0.0/22 下一跳为 10.0.0.2；

S1 配置

（1）VLAN 配置：创建 VLAN10、VLAN20，配置 VLANIF10（192.168.1.254/24）、VLANIF20（192.168.2.254/24）作为网关，连接 PC 的端口加入对应 VLAN；

（2）路由配置：配置默认路由指向 R1 的互联地址 10.0.0.1；

（3）可选配置：若网络规模扩大，可在 R1 和 S1 上配置 RIPv2 替代静态路由，减少后期维护成本。

（三）常见错误与避坑指南

DHCP 配置错误：未全局使能 DHCP、地址池网关与接口 IP 不一致、排除地址范围包含网关地址；

静态路由配置错误：以太网链路仅指定出接口导致 ARP 广播风暴、浮动静态路由优先级未高于主路由导致无法实现备份；

RIP 配置错误：未关闭自动汇总导致 VLSM 网段路由丢失、宣告网段未使用主类网络导致接口未使能 RIP、版本不一致导致邻居无法建立。

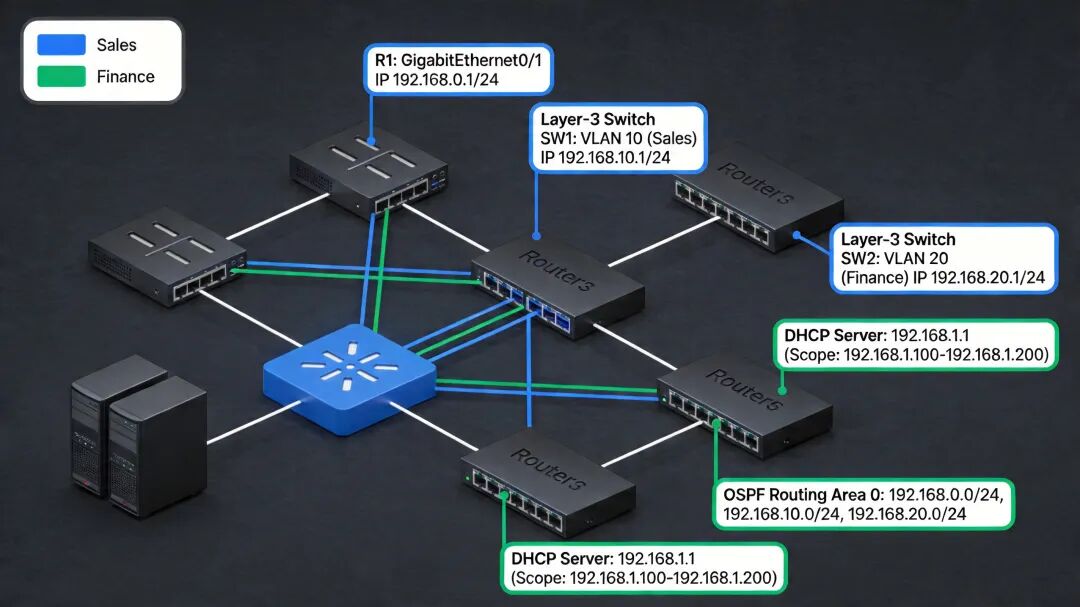

综合案例网络拓扑图，标注所有设备的接口 IP、VLAN 划分、路由配置要点

六、前沿发展与软考趋势

（一）技术演进方向

传统 RIP 协议由于跳数限制、收敛速度慢等缺陷，已逐渐被 OSPF、IS-IS 等链路状态协议替代，但作为距离矢量协议的典型代表，仍是路由原理学习的基础。当前动态路由技术的发展方向包括：SDN 集中式路由计算、SRv6 分段路由、AI 驱动的智能路由调优等，但软考核心考点仍聚焦于传统路由协议的原理与配置。

（二）软考考试趋势

近年来软考网络工程师考试中，路由器配置考点呈现三个趋势：一是华为设备配置占比持续提升，下午案例分析题基本采用华为命令；二是综合性增强，常将 DHCP、VLAN、静态路由、RIP/OSPF 结合考查；三是排错类题目占比提高，要求考生掌握常见配置错误的排查方法。

七、总结与建议

（一）核心技术要点提炼

DHCP 分为全局地址池、接口地址池两种模式，跨网段场景需配置 DHCP 中继，接入层需部署 DHCP Snooping 防范非法服务器；

路由选路遵循最长匹配、优先级比较、度量值比较三大原则，静态路由包含普通、默认、浮动、黑洞四种类型，适用于不同场景；

RIP 是距离矢量协议，跳数最大 15，RIPv2 支持 VLSM 和组播更新，配置核心为指定版本、宣告网络、关闭自动汇总。

（二）软考考试重点提示

高频考点包括：DHCP 中继配置、路由选路原则应用、浮动静态路由优先级配置、RIPv2 与 RIPv1 的区别、RIP 防环机制；易错点包括：RIP 宣告网段需使用主类网络、静态路由下一跳与出接口的适用场景、DHCP Snooping 信任端口的配置位置。

（三）学习与实践建议

备考阶段建议使用华为 eNSP 模拟器完成所有配置实验，重点掌握命令的完整格式和参数含义；

梳理不同路由协议的优先级、度量值、适用场景对比表，避免混淆；

多练习历年案例分析题中的排错类题目，总结常见错误的排查思路。
