在嵌入式 Linux 开发中，PetaLinux 是 Xilinx 官方推荐的一套嵌入式 Linux 构建工具，能够快速生成针对 Zynq、Zynq UltraScale+ MPSoC 等平台的 Linux 镜像。PetaLinux 构建出的根文件系统（rootfs）遵循标准的 Linux 文件系统层次结构（Filesystem Hierarchy Standard, FHS），同时又针对嵌入式场景做了一些定制与精简。

对于刚接触 PetaLinux 或嵌入式 Linux 的开发者来说，理清根文件系统下各个目录的用途、存放内容，以及它们与实际系统运行的关系，是调试和定制系统的基础。本文将详细介绍 PetaLinux 生成的根文件系统中常见文件夹的作用和内容，帮助你快速掌握嵌入式 Linux 的文件布局。

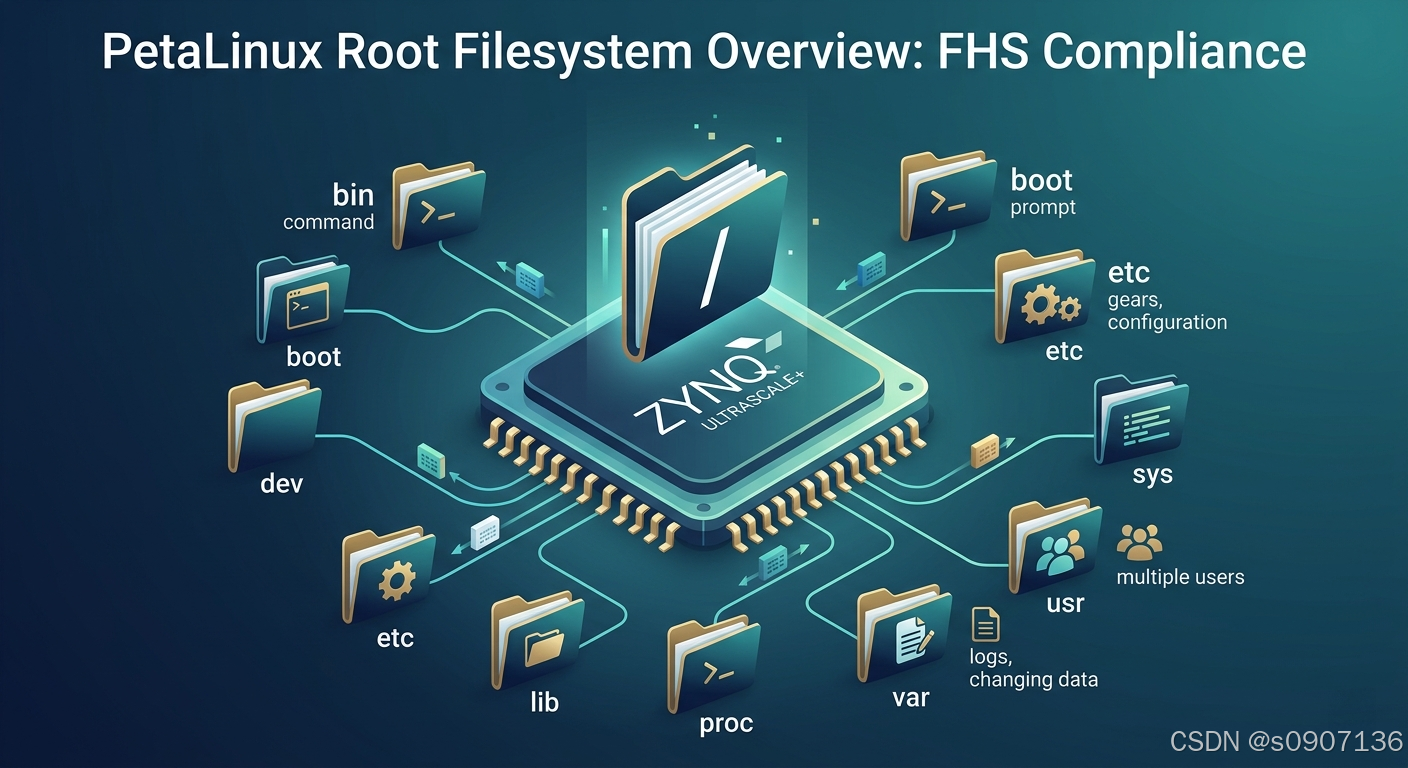

一、根文件系统总览

一个典型的 PetaLinux 根文件系统（以 rootfs 或 rootfs.cpio 形式呈现）挂载到目标板的 / 下，使用 ls / 可以看到如下目录：

复制代码

bin   boot  dev  etc  home  lib  media  mnt  opt  proc  root  run  sbin  srv  sys  tmp  usr  var

有些目录在 PetaLinux 默认配置下可能为空（如 /home、/srv），但仍保留以满足标准应用程序的预期。下面我们逐一剖析这些目录的用途。

二、各目录详细说明

1. `/bin` - 基本用户命令二进制文件

用途：存放系统启动和单用户模式下必需的用户级命令，所有用户均可执行。

典型内容：

常用 Shell 命令：sh、ls、cp、mv、rm、cat、echo、mount、umount 等。
在 PetaLinux 中，这些命令通常来自 BusyBox （一个集成众多常用命令的精简工具集），因此 /bin 下的可执行文件多为指向 BusyBox 的符号链接。

bash 复制代码

$ ls -l /bin/ls
lrwxrwxrwx 1 root root 7 Mar  9  2023 /bin/ls -> busybox

注意：现代 Linux 发行版倾向于将 /bin、/sbin、/lib 合并到 /usr 下（即 UsrMerge）。但在 PetaLinux 构建的嵌入式系统中，为了精简仍保留传统的分离结构。

2. `/sbin` - 系统管理命令

用途：存放系统管理员使用的关键系统命令，通常需要 root 权限执行。

典型内容：

ifconfig、route（网络配置）
fsck、mkfs（文件系统检查与创建）
reboot、halt、poweroff（系统控制）
与硬件交互的工具：fw_printenv、i2cget、gpio 等（取决于 PetaLinux 配方中是否添加相关软件包）

与 /bin 类似，这些命令大多也链接至 BusyBox。

3. `/usr` - 用户系统资源（二级层次）

/usr 是根文件系统中内容最丰富的目录之一，它包含了大部分用户程序、库、文档和共享数据。

子目录	用途
`/usr/bin`	绝大多数用户命令，如 `gcc`、`python`、`make`、`ssh` 等（如果安装了）
`/usr/sbin`	非必需的系统管理命令，如 `sshd`、`tcpdump`、`useradd`
`/usr/lib`	应用程序和系统服务使用的共享库、目标文件
`/usr/include`	C/C++ 头文件，用于交叉编译环境
`/usr/share`	架构无关的共享数据，如帮助文档、时区信息、字体、图标等
`/usr/local`	本地安装的软件，PetaLinux 默认通常为空，供用户自定义安装使用

PetaLinux 特有说明 ：在 /usr/bin 下可能会包含一些与 Xilinx 硬件相关的工具，如 xbutil（管理 Alveo 加速卡）、dfx-mgr（动态功能交换管理器）等，具体取决于你启用的 IMAGE_FEATURES 和添加的 recipes。

4. `/lib` - 系统引导和根文件系统运行所需的基本共享库与内核模块

用途：存放系统启动和 /bin、/sbin 下程序所依赖的动态链接库，以及内核模块。

子路径	内容
`/lib/ld-linux-.so`	动态链接器/加载器
`/lib/libc.so.*`	C 标准库（通常为 glibc 或 musl）
`/lib/libm.so.*`	数学库

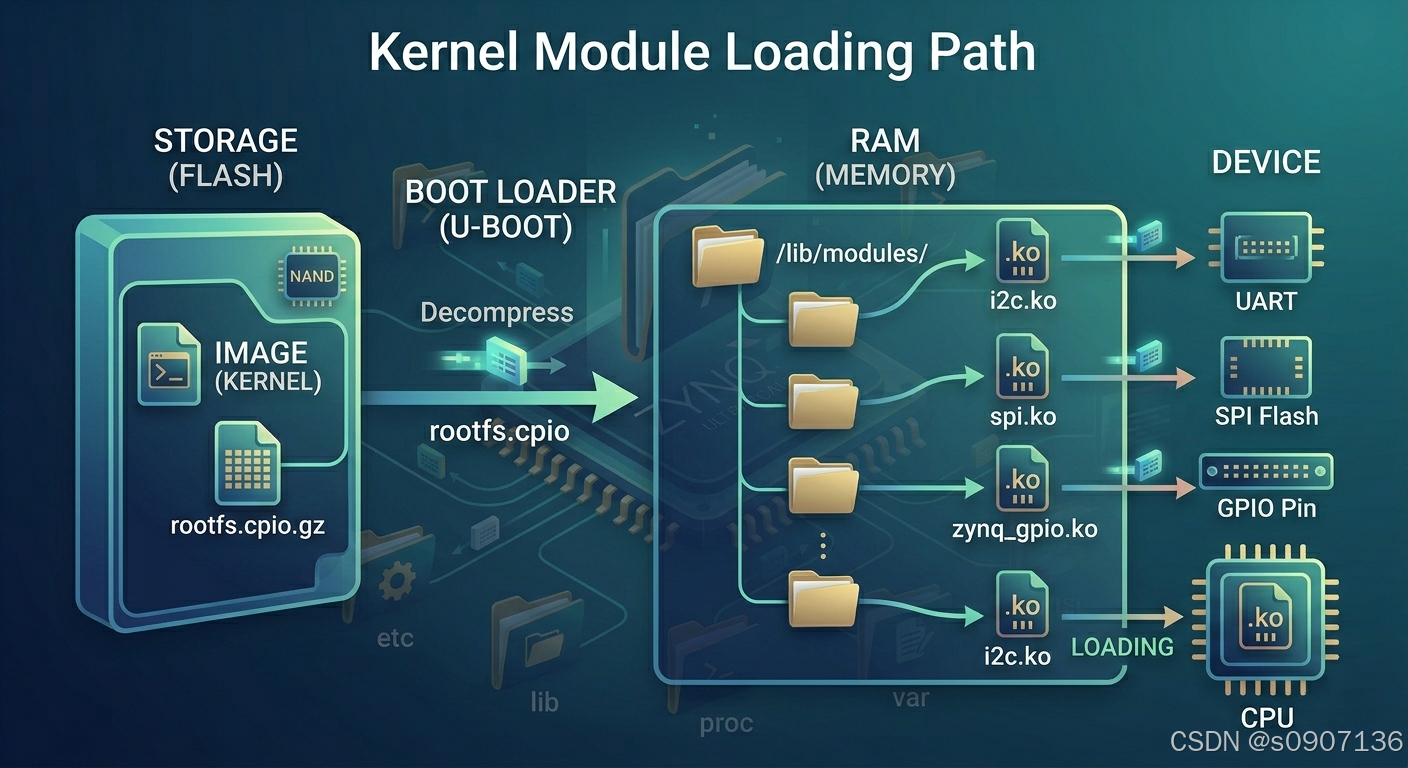

`/lib/modules/$(uname -r)/`	内核模块目录，存放编译好的 `.ko` 文件及其依赖关系文件（modules.dep）

PetaLinux 特别注意：

若你在 PetaLinux 配置中使能了内核模块（CONFIG_xxx=m），这些模块会被安装到 /lib/modules/<kernel-version>/ 下。
启动时，depmod 会生成模块依赖关系，确保 modprobe 能正确加载模块。

5. `/etc` - 系统配置文件

用途：存放系统全局的配置文件（文本文件），启动脚本和网络配置等均在此处。

重要文件/子目录：

文件/目录	作用
`/etc/inittab`	定义 init 进程的运行级别及启动的任务（若使用 sysvinit）
`/etc/init.d/`	SysV init 风格的服务启动脚本
`/etc/rc*.d/`	各个运行级别下服务的符号链接（K 开头表示停止，S 开头表示启动）
`/etc/fstab`	文件系统挂载表，定义启动时自动挂载的分区
`/etc/passwd`、`/etc/shadow`	用户账户信息（密码哈希存储在 shadow 中）
`/etc/group`	用户组信息
`/etc/hostname`	主机名
`/etc/hosts`	静态主机名解析
`/etc/resolv.conf`	DNS 解析服务器配置（可能由 DHCP 或 network manager 动态生成）
`/etc/network/interfaces`	网络接口静态配置（若使用 ifupdown）
`/etc/udev/`	udev 设备管理器的规则和配置
`/etc/dropbear/`	Dropbear SSH 服务器的密钥和配置（PetaLinux 常用轻量级 SSH）

PetaLinux 特性 ：

PetaLinux 生成的根文件系统默认使用 BusyBox init 或 SysVinit （可配置）。/etc/init.d/rcS 是系统启动时的主要初始化脚本，你可以在这里添加自定义启动命令。

6. `/dev` - 设备文件

用途：Linux "一切皆文件"哲学的体现，所有硬件设备（包括虚拟设备）都以特殊文件的形式存在于 /dev 下。

典型内容：

块设备：/dev/mmcblk0（SD 卡）、/dev/mtdblock0（NAND/NOR Flash）
字符设备：/dev/ttyPS0（Zynq UART）、/dev/i2c-0（I2C 总线）、/dev/gpiochip*（GPIO 控制器）
虚拟设备：/dev/null、/dev/zero、/dev/random、/dev/urandom
终端：/dev/tty、/dev/console、/dev/pts/*

在 PetaLinux 中，/dev 由 devtmpfs 或 udev/mdev 动态管理。启动时内核挂载 devtmpfs，用户空间的 udev/mdev 负责处理热插拔事件并创建设备节点。

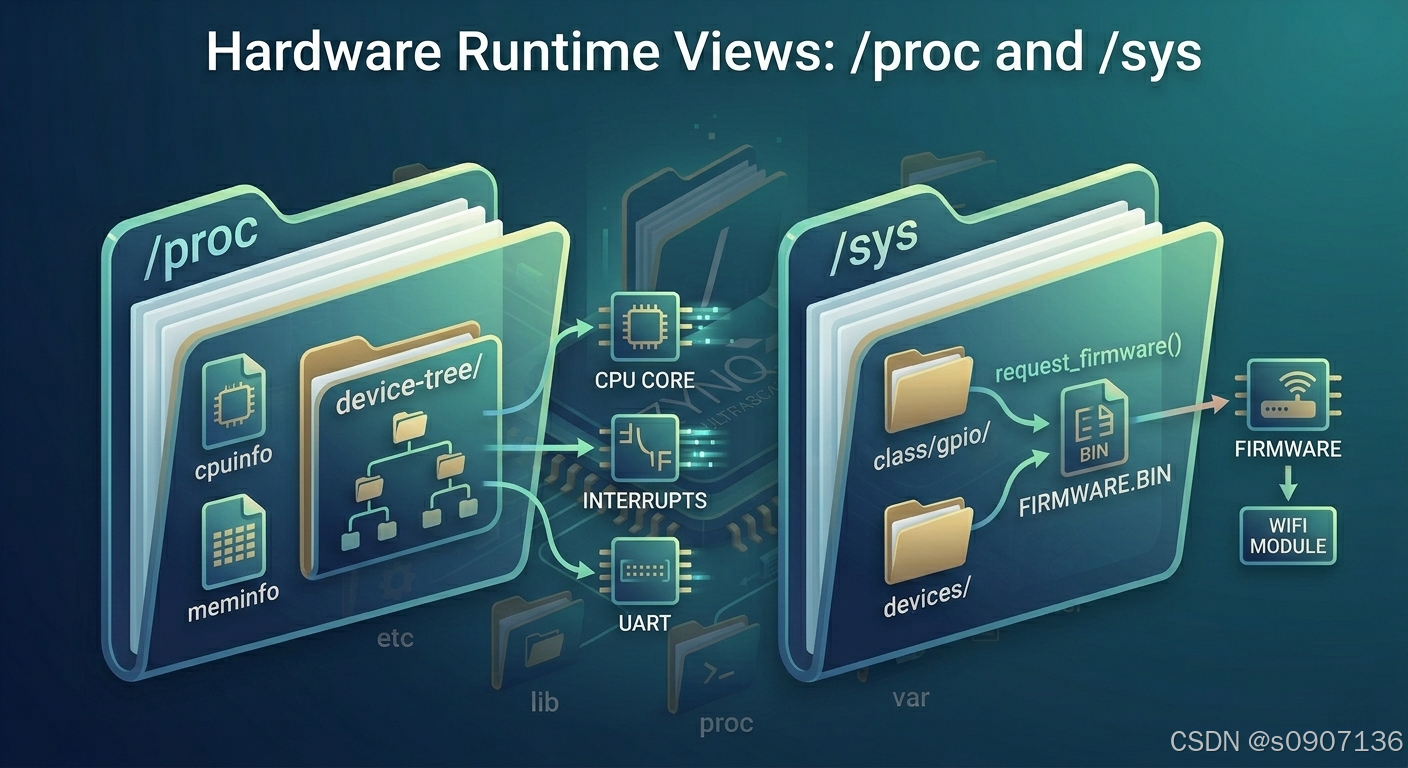

7. `/proc` - 进程信息伪文件系统

用途：一个内存中的虚拟文件系统，提供了内核和进程信息的实时视图。不占用磁盘空间。

常用文件：

/proc/cpuinfo - CPU 信息
/proc/meminfo - 内存使用情况
/proc/version - 内核版本
/proc/uptime - 系统启动时长
/proc/<PID>/ - 每个进程的详细信息（如 cmdline、status、fd/）
/proc/device-tree/ - 设备树（Device Tree）的运行时视图（对嵌入式开发极其有用！）

例如，查看 Zynq MPSoC 的 CPU 信息：

bash 复制代码

cat /proc/cpuinfo

8. `/sys` - 内核对象信息与驱动模型

用途：类似于 /proc，但提供的是关于内核对象、设备和驱动模型的统一视图。

常用目录：

/sys/class/ - 按设备类别分类（如 /sys/class/gpio/ 用于操作 GPIO）
/sys/devices/ - 按实际设备拓扑组织
/sys/kernel/debug/ - debugfs 挂载点 ，提供内核调试信息（需挂载 debugfs）

PetaLinux 默认启用 sysfs，许多硬件调试都依赖 /sys。

9. `/boot` - 引导加载程序相关文件

注意：在嵌入式 Linux 中，/boot 目录不一定被挂载为单独的分区，其内容可能直接存放在根文件系统中。

PetaLinux 环境下 /boot 的典型内容：

Image 或 uImage - 编译好的 Linux 内核镜像
system.dtb 或 system-top.dtb - 设备树二进制文件
boot.scr 或 boot.bin - U-Boot 启动脚本或综合引导文件（对于 Zynq，BOOT.BIN 包含 FSBL、bitstream 和 U-Boot，通常放在 FAT 分区，不在 /boot 下）

对于使用 ext4 根文件系统 且由 U-Boot 加载内核的场景，U-Boot 会从 FAT 分区读取内核和 DTB，因此 /boot 可能为空或仅用于存放备份镜像。具体情况取决于你的启动介质配置。

10. `/home` - 普通用户主目录

用途：为系统上的普通用户提供个人文件存储空间。

PetaLinux 默认通常只创建 root 用户，因此 /home 目录多为空。如果需要创建多用户环境，可以在 petalinux-config -c rootfs 中添加用户支持包，并在此处创建用户目录。

11. `/root` - root 用户主目录

用途：root 用户的专属主目录，路径固定为 /root（不同于 /home/root）。

12. `/var` - 可变数据文件

用途：存放系统运行过程中内容会频繁变化的文件，如日志、缓存、锁文件、临时数据库等。

子目录	内容
`/var/log`	系统和应用程序日志文件（如 `messages`、`dmesg`、`boot.log`）
`/var/run`	运行时进程 PID 文件和 socket 文件（现多软链接到 `/run`）
`/var/lock`	锁文件，确保资源互斥访问（软链接到 `/run/lock`）
`/var/tmp`	持久化的临时文件（系统重启后通常保留）
`/var/spool`	邮件、打印任务等队列数据
`/var/lib`	应用程序状态信息，如包管理器数据库（`opkg` 或 `rpm`）

13. `/tmp` - 临时文件

用途：所有用户和程序存放临时文件的目录。系统重启后该目录内容会被清空。

在 PetaLinux 中，/tmp 通常挂载为 tmpfs（内存文件系统），这样可以减少对 Flash 的写入磨损。

14. `/run` - 运行时变量数据

用途：自系统启动以来描述系统状态的数据，通常也挂载为 tmpfs。系统启动早期即可用，且重启后消失。

典型内容：

/run/utmp - 当前登录用户信息
/run/udev/ - udev 运行时数据
/run/dbus/ - D-Bus 系统总线的 socket 文件
/run/media/ - 自动挂载的可移动介质（如 U 盘）挂载点

15. `/mnt` 与 `/media` - 临时挂载点

/mnt：系统管理员手动挂载文件系统的临时挂载点。PetaLinux 中常用于挂载 SD 卡的其他分区、NFS 共享等。
/media ：自动挂载可移动介质（如 USB 存储设备）的基础目录。若系统使用 udisks 或 automount 工具，U 盘会被挂载到 /media/sda1 等子目录下。

16. `/opt` - 可选应用软件包

用途：存放额外安装的第三方软件。PetaLinux 镜像默认可能为空，但当你通过 Yocto recipe 添加独立的大型软件（如 Xilinx Vitis AI 运行时、自定义应用程序）时，常将它们安装到 /opt 下。

例如，Xilinx 提供的 AI 示例可能安装至 /opt/xilinx/。

17. `/srv` - 服务数据

用途：存放系统服务提供的数据，如 HTTP 服务器（/srv/www）或 FTP 服务器（/srv/ftp）。嵌入式系统中较少用到，默认多为空。

三、PetaLinux 特有的目录或注意事项

/lib/firmware/

PetaLinux 内核可能通过 request_firmware() 接口加载固件到硬件设备（如 WiFi/BT 芯片、Xilinx AI Engine 固件）。这些固件文件（.bin、.fw）会被放置在 /lib/firmware/ 下。
/usr/bin/petalinux-* 并不存在！

注意，PetaLinux 是构建工具 ，生成的根文件系统里没有 petalinux- 开头的命令。这些命令只在开发主机上使用。
设备树叠加层（DTBO）

若使用动态设备树叠加层，.dtbo 文件常放在 /lib/firmware/ 或 /boot/ 下，由 dfx-mgr 或用户脚本加载。
挂载点与分区布局

PetaLinux 构建的映像通常将根文件系统打包为 rootfs.cpio.gz.u-boot 或 rootfs.ext4，而引导文件（BOOT.BIN、image.ub）放在 FAT 分区中。因此在目标板上，根文件系统的 /boot 可能为空，而真正的内核/DTB 在第一个 FAT 分区（挂载为 /run/media/mmcblk0p1 等）。

四、实际使用中的小贴士

1. 如何查看当前目录使用情况？

使用 df -h 查看各挂载点的磁盘使用量：

bash 复制代码

# df -h
Filesystem      Size  Used Avail Use% Mounted on
/dev/root       3.5G  320M  3.0G  10% /
devtmpfs        494M     0  494M   0% /dev
tmpfs           494M  1.2M  493M   1% /run
tmpfs           494M  132K  494M   1% /var/volatile

2. 如何判断某个命令来自哪个包？

在 PetaLinux 环境中可以使用 which 找到命令位置，然后检查其链接：

bash 复制代码

which ls
# /bin/ls
ls -l /bin/ls
# lrwxrwxrwx 1 root root 7 Mar  9  2023 /bin/ls -> busybox

3. 如何自定义根文件系统内容？

通过 petalinux-config -c rootfs 菜单增减软件包。
在 project-spec/meta-user/recipes-core/images/petalinux-image.bbappend 中添加 IMAGE_INSTALL += "your-package"。
在 project-spec/meta-user/ 下创建自定义 recipe 或添加文件到 rootfs 的特定路径。

4. 如何固化自定义脚本或配置文件？

将文件放在 project-spec/meta-user/recipes-core/base-files/ 下，通过 bbappend 覆盖原 /etc 下的文件，或者编写自己的 recipe 安装到目标目录。

五、总结

PetaLinux 生成的根文件系统遵循标准的 Linux 目录结构，但针对嵌入式做了大量精简。理解各目录的作用，能够帮助你：

快速定位问题 ：比如配置文件在 /etc，日志在 /var/log，模块在 /lib/modules。
进行系统定制：知道在哪里添加自启动脚本，在哪里放置固件。
有效调试硬件 ：利用 /sys 和 /proc/device-tree 查看设备状态。
