图片校正软件 操作说明及算法介绍

一、软件概述

本软件是一款基于OpenCV开发的图片校正工具，核心功能为：深度学习算法自动定位图片中左右两个区域各4个特征点，分别对两个区域进行透视校正，将倾斜、变形的区域校正为规则矩形，校正完成后自动保存两个区域的校正图，并将其左右拼接为一张完整图片，同时记录所有8个特征点的像素坐标，便于后续复用和验证。

软件适配Ubuntu、Windows等多系统，操作简洁，无需复杂配置，可快速完成图片双区域校正任务，适用于文档扫描、图像预处理等场景；同时支持深度学习算法辅助定位特征点，提升点定位的准确性和效率，减少手动操作误差。

二、软件操作说明

2.1 环境准备

1. 依赖安装：软件基于Python、OpenCV和NumPy开发，若启用深度学习算法定位特征点，需额外安装深度学习相关依赖，终端执行以下命令： sudo apt update（Ubuntu系统） pip install opencv-python numpy torch torchvision（深度学习依赖，PyTorch框架）

2. 文件准备：将需要校正的图片命名为"test.jpg"，放置在与软件脚本（.py文件）相同的文件夹下；若图片名称或路径不同，可修改脚本中"IMG_PATH"参数，指定图片完整路径；启用深度学习算法时，需确保预训练模型文件与脚本同目录（模型配置见算法介绍部分）。

2.2 操作步骤

1. 运行软件：打开终端，进入脚本所在文件夹，执行命令"python 脚本名称.py"（替换为实际脚本文件名），启动软件；若脚本支持手动/自动两种模式，可在运行时指定模式（具体命令见脚本注释）。

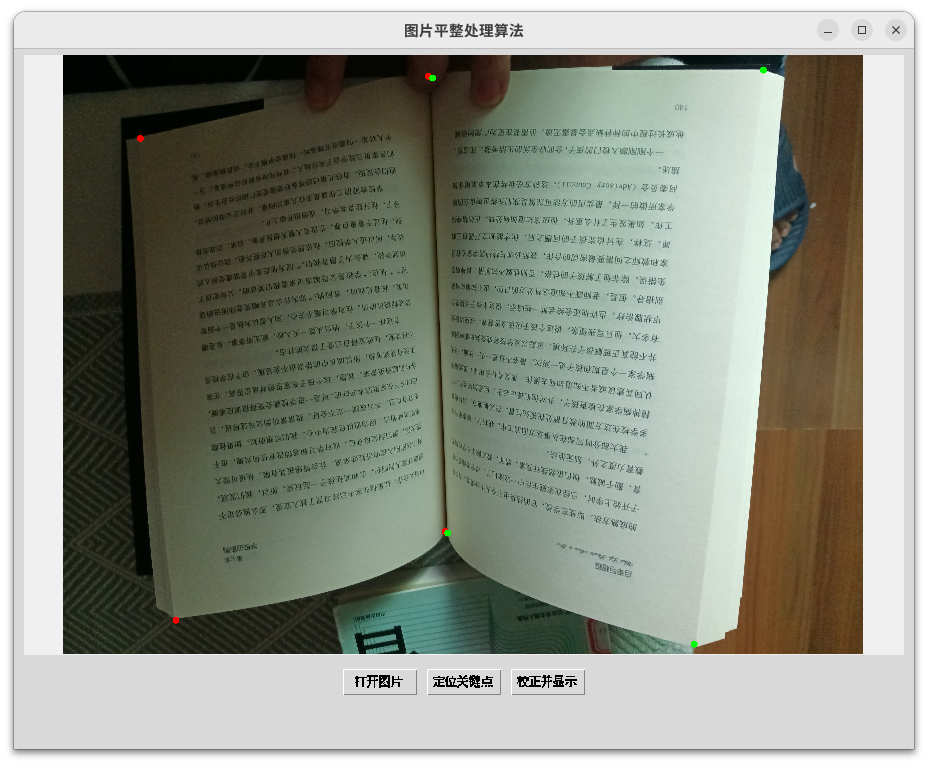

2. 特征点定位（两种模式可选）： 深度学习自动定位 启动软件后，软件会自动调用预训练的深度学习模型，对图片进行分析，自动识别并定位左右两个区域的各4个特征点，定位完成后会在图片上用不同颜色标记（左区域红色、右区域绿色），若定位存在偏差，可手动点击调整点位。

3. 校正与保存： 完成8个点的定位后，软件会自动对左右两个区域分别进行透视校正，左侧校正图保存为"part1.jpg"、右侧校正图保存为"part2.jpg"，同时将8个特征点的真实像素坐标写入"points.txt"文件（自动定位的点坐标同样会记录，便于后续验证和调整）。

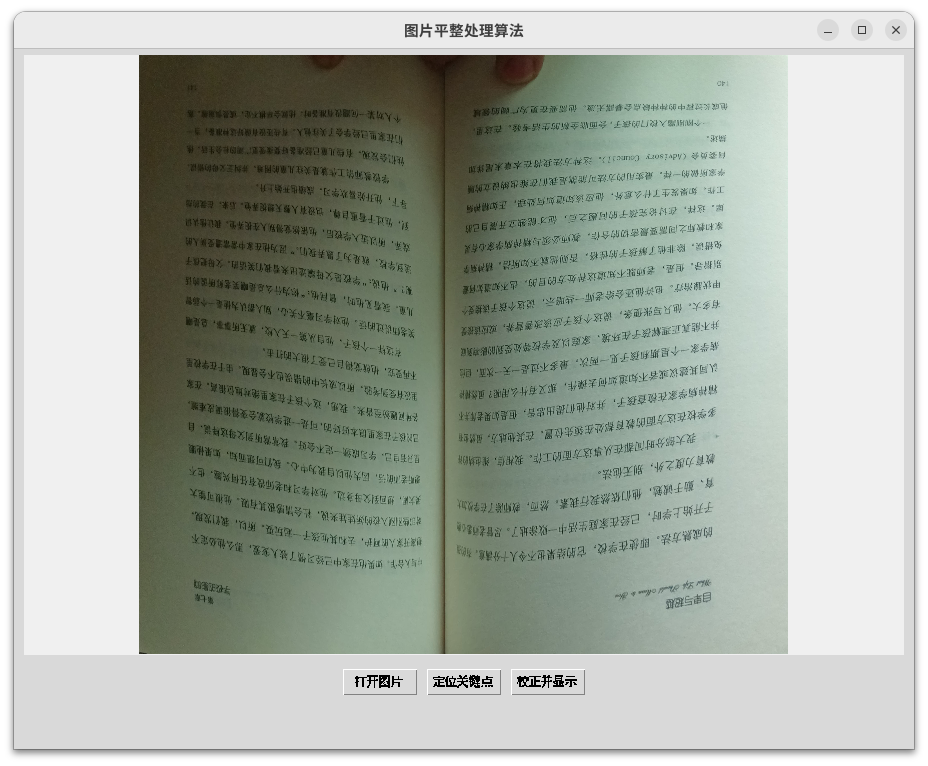

4. 自动拼接与保存： 两个区域的校正完成后，软件会自动将"part1.jpg"和"part2.jpg"按左右顺序拼接（统一两张图片的高度，保证拼接整齐），拼接后的图片保存为"merged.jpg"，并弹出拼接结果窗口。

5. 退出软件：查看拼接结果后，按键盘"ESC"键或关闭图片窗口，即可退出软件。

2.3 注意事项

• 点的选取/定位顺序必须严格遵循"左上→右上→右下→左下"，顺序错误会导致校正后图片扭曲、翻转，无法达到预期效果；自动定位后若需手动调整，需保持该顺序。

• 若图片尺寸过大，软件会自动缩小窗口（最大窗口尺寸由"MAX_WINDOW"参数控制），但选取/定位点的坐标会自动还原为图片原始像素坐标，不影响校正结果。

• 每次运行软件，会清空"points.txt"文件中的历史坐标，重新记录本次定位的8个点坐标；若需保留历史坐标，可修改脚本中"open("points.txt", "w", ...)"为"open("points.txt", "a", ...)"。

• 启用深度学习自动定位时，需确保预训练模型文件完整、环境依赖安装正确，若图片存在模糊、遮挡，可能导致定位偏差，需手动调整。

• 生成的"part1.jpg""part2.jpg""merged.jpg"均保存在脚本所在文件夹，若需修改保存路径，可修改脚本中对应的保存路径参数。

• 深度学习模型对硬件有一定要求，若电脑配置较低，自动定位过程可能会有延迟，建议切换为手动定位模式。

三、算法介绍

3.1 核心算法框架

本软件的核心算法由两部分组成：深度学习特征点定位算法、四点透视校正算法，两者协同工作，实现图片双区域的精准校正；

3.2 深度学习算法（特征点定位）

3.2.1 算法选型

结合图片校正的场景需求（需精准定位区域角点、抗干扰性强、部署便捷），选用基于卷积神经网络（CNN）的特征点检测模型，具体采用轻量化的MobileNet作为 backbone，搭配关键点回归头，兼顾定位精度和运行速度，适合在普通电脑上部署，无需高性能GPU。

选型优势：MobileNet的轻量化特性可减少计算量，提升定位速度；CNN网络能有效提取图片的纹理、边缘特征，可应对图片轻微模糊、光照变化、轻微遮挡等场景，确保特征点定位的准确性；回归头直接输出特征点的像素坐标，无需额外的后处理步骤，简化部署流程。

3.2.2 算法原理

1. 数据预处理：将输入图片（test.jpg）进行标准化处理（归一化至[0,1]区间、调整尺寸至模型输入尺寸），消除光照、尺寸差异对定位结果的影响；同时对图片进行轻微增强（随机翻转、亮度调整），提升模型的泛化能力。

2. 特征提取：通过MobileNet网络对预处理后的图片进行特征提取，网络的卷积层、池化层逐步提取图片的低层次特征（边缘、纹理）和高层次特征（区域轮廓），最终输出一张特征图，包含图片的全局和局部特征信息。

3. 关键点回归：将特征图输入到回归头中，回归头通过全连接层对特征进行映射，最终输出8个特征点的像素坐标（左区域4个、右区域4个），坐标对应图片原始尺寸，无需额外换算。

4. 后处理：对回归输出的坐标进行轻微修正（去除异常值、平滑处理），确保坐标的合理性；同时判断定位的特征点是否符合"左上→右上→右下→左下"的顺序，若不符合，自动调整排序（或提示用户手动调整），为后续透视校正做准备。

3.2.3 模型训练与部署

模型训练：采用自定义数据集（包含各类倾斜、变形的图片，标注左右区域各4个角点坐标）进行训练，损失函数选用均方误差（MSE），用于衡量模型预测坐标与真实标注坐标的偏差，通过梯度下降法迭代优化模型参数，直至模型收敛。

模型部署：训练完成后，将模型保存为.pt格式（PyTorch模型），集成到软件脚本中，运行时直接调用模型，输入图片即可输出8个特征点坐标，部署简单，无需复杂配置。

3.3 四点透视校正算法

3.3.1 算法原理

透视校正是图片校正的核心步骤，其原理是通过建立原始倾斜区域（四边形）与目标规则矩形之间的透视变换关系，将倾斜区域映射为规则矩形，消除透视变形。对于左右两个区域，分别执行以下步骤：

1. 坐标转换：将深度学习定位的4个特征点（左/右区域）转换为浮点数格式，作为原始四边形的顶点坐标（顺序：左上→右上→右下→左下）。

2. 目标尺寸计算：根据原始四边形的顶点坐标，计算目标矩形的宽度和高度------宽度取原始四边形上下两条边长度的最大值，高度取左右两条边长度的最大值，确保目标矩形能完整包含原始区域，且无拉伸变形。

3. 透视变换矩阵计算：通过OpenCV的cv2.getPerspectiveTransform()函数，根据原始顶点坐标和目标矩形顶点坐标（(0,0)、(宽度-1,0)、(宽度-1,高度-1)、(0,高度-1)），计算透视变换矩阵M，该矩阵描述了原始区域到目标区域的映射关系。

4. 透视变换：调用cv2.warpPerspective()函数，将原始图片与透视变换矩阵M结合，对原始区域进行透视变换，得到校正后的规则矩形图片，完成单个区域的校正。

3.3.2 拼接算法

左右两个区域校正完成后，采用水平拼接算法将两张校正图合并为一张完整图片：首先统一两张图片的高度（取两张图片高度的最大值，对较矮的图片进行拉伸或补黑边处理），保持宽度不变，然后通过numpy的hstack()函数将两张图片水平拼接，确保拼接处整齐，最终保存为merged.jpg。

3.4 算法优势

• 双模式适配：支持深度学习自动定位特征点，自动模式高效，可根据场景需求选择。

• 精度高：深度学习模型能精准定位特征点，结合透视校正算法，可有效消除图片的倾斜、透视变形，校正效果稳定。

• 效率高：轻量化深度学习模型+OpenCV底层优化，定位和校正速度快，普通图片可在1-2秒内完成处理。

• 易用性强：算法集成到软件中，无需用户了解算法细节，通过简单操作即可完成校正任务。
