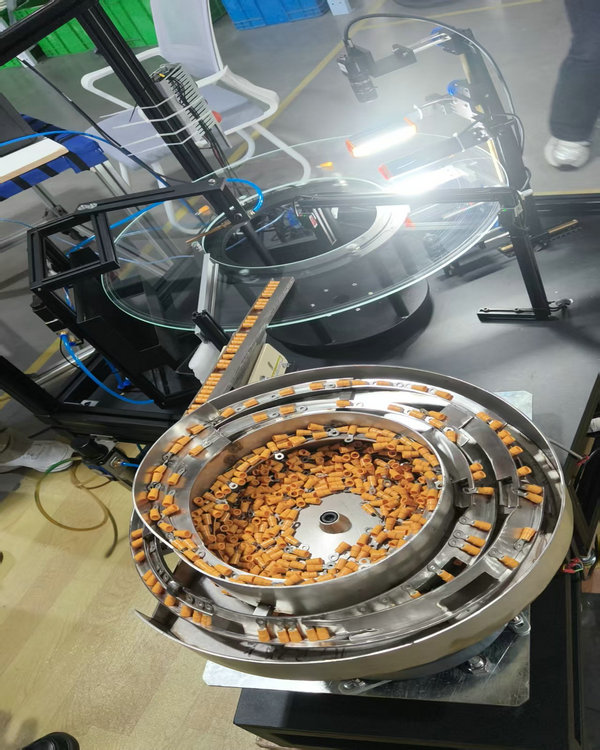

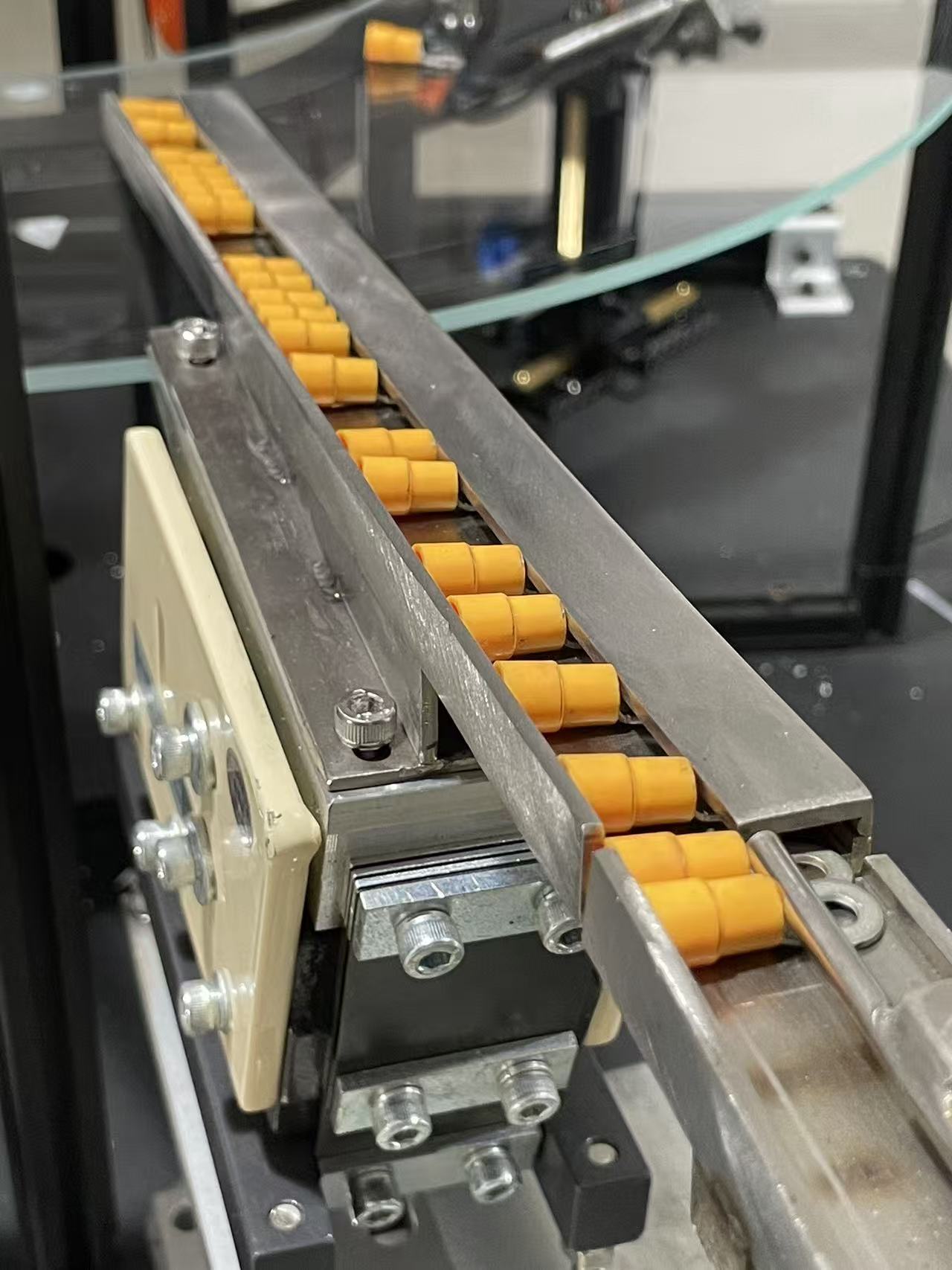

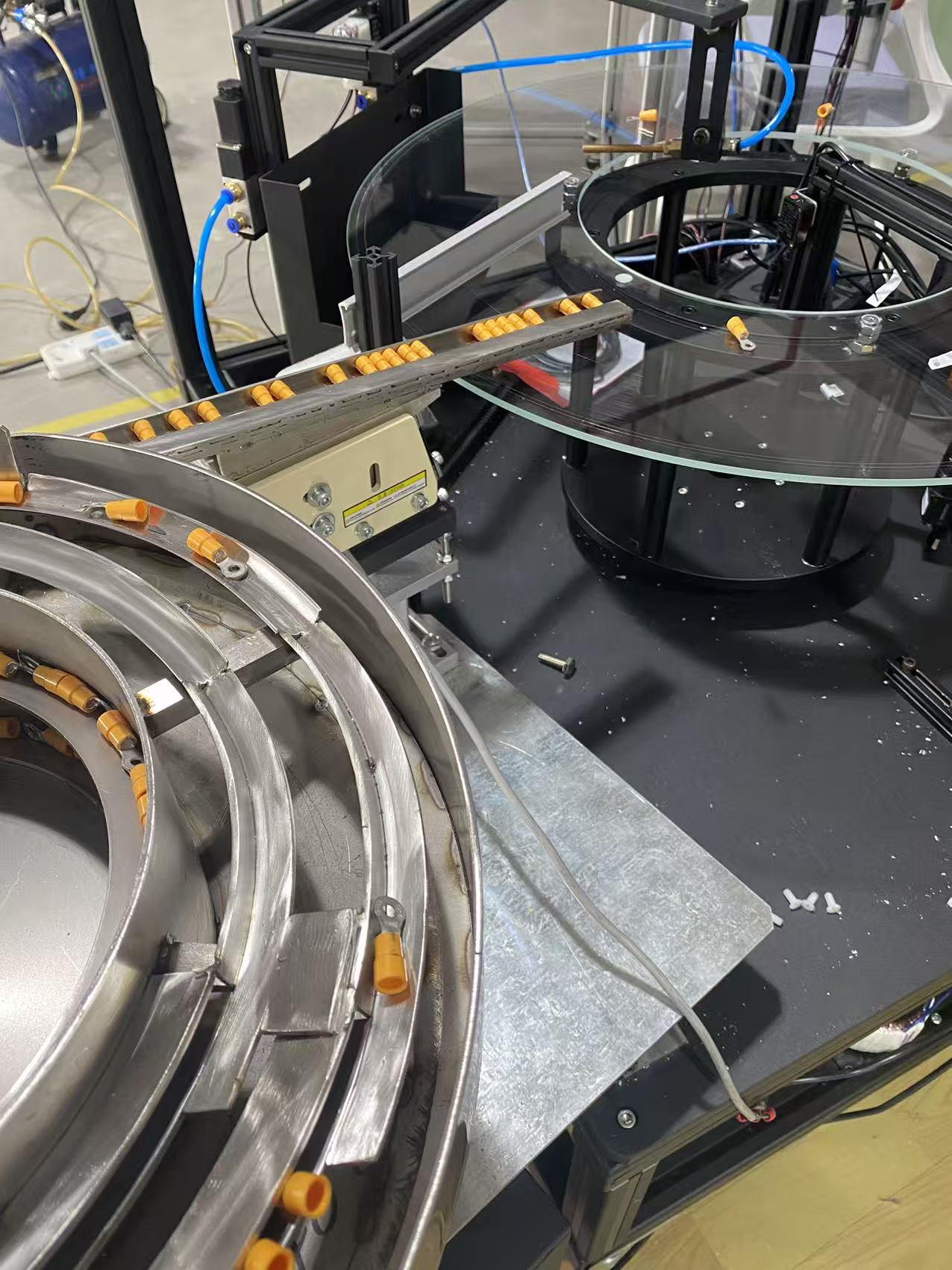

在电气连接与线束加工领域，RV绝缘圆形端子（俗称铜鼻子） 用于电缆终端的可靠连接。其质量直接影响导电性、抗拉强度及绝缘安全性。AI视觉检测设备 通过高分辨率CCD成像与深度学习算法，对端子的关键参数进行全自动测量与判定，替代传统卡尺抽检及人工目检。
一、核心检测参数分类
AI视觉系统需同时关注几何尺寸 、外观缺陷 及绝缘层质量三大维度：
| 参数类别 | 检测项 | 典型精度/要求 | 技术实现 |
|---|---|---|---|
| 几何尺寸 | 内径（d）、外径（D）、总长（L）、管壁厚 | ±0.05mm | 背光源+远心镜头+亚像素边缘提取 |
| 压线筒长度、喇叭口形态 | 0.1mm | 边缘检测与轮廓拟合 | |
| 外观缺陷 | 划痕、压痕、毛刺 | 0.2mm²以上 | 深度学习（U-Net语义分割） |
| 电镀层色差、氧化 | 灰度差异≥10级 | 颜色空间转换（HSV） | |
| 绝缘层质量 | 绝缘套破损、偏移、收缩 | 偏移量≤1mm | 同轴光+Blob分析 |
| 颜色正确性（红/蓝/黄等） | 100%匹配 | 颜色直方图比对 |
二、AI视觉检测的关键参数指标
-
检测精度：受相机分辨率与镜头放大倍率影响。例如，视野12mm×9mm、500万像素相机，单像素精度≈0.0048mm，通过亚像素算法可实现±0.01mm重复精度。
-
检测速度：取决于产线节拍。典型单工位检测时间≤0.5秒/个，高速系统采用多相机并行或线阵相机+运动同步。
-
误检率与漏检率：行业要求误检率≤0.5%，漏检率≤0.1%。AI模型需经5000+样本训练，并设置合理置信度阈值。
-
光照稳定性：采用环形光+同轴光组合，并实时监控光源强度，补偿老化衰减。
三、行业应用案例
案例1：新能源汽车高压连接器端子检测
某线束厂生产95mm²铜鼻子，要求检测内径、壁厚及压接区域镀层划痕。部署AI视觉系统：1200万像素相机，远心镜头，双光源（背光测尺寸，同轴光测外观）。检测节拍2秒/个，误检率0.3%，有效拦截了内径偏小（压接困难）及镀层破损（接触电阻升高）的不良品。
案例2：家电线束端子全检
某空调线束车间，每分钟生产120个RV2-4端子。采用高速AI检测系统（500万像素全局快门相机，处理速度10ms/帧），实时检测绝缘套是否偏移、管口有无毛刺。漏检率＜0.05%，替代了6名质检员。
四、选型与实施要点
-
相机分辨率：根据最小缺陷尺寸（如0.1mm）与视野计算所需像素数，公式：分辨率 = (视野/最小缺陷) × 3~5。
-
镜头选择：精密尺寸测量必须用远心镜头，消除透视误差。
-
光源方案：高反光铜材建议用偏振光源抑制反光；绝缘套颜色检测需标准白光+色温恒定。
-
AI模型训练：收集包含各类缺陷（划痕、毛刺、偏移等）的图像，使用实例分割模型（如Mask R-CNN）实现像素级检测。
五、总结
RV绝缘圆形端子铜鼻子的AI视觉检测，核心在于将尺寸精度 与外观缺陷纳入同一自动化流程。通过高分辨率成像、远心光学及深度学习算法的协同，可实现微米级测量与复杂缺陷识别，显著提升线束行业的质量控制水平。科学的参数配置需以实际缺陷分布和产线节拍为依据，并在部署后持续优化模型与光源。
