1 概述
8通道测向系统主要是从天线-基带-算法全流程实现产品设计过程，旨在助力高校以及科研单位聚焦核心算法，加速原型样机以及工程化项目落地。该系统可实现DBF测向、空间谱测向（MUSIC）、抗干扰算法（反反无）等多维阵列信号处理的原型样机验证。
2 产品介绍

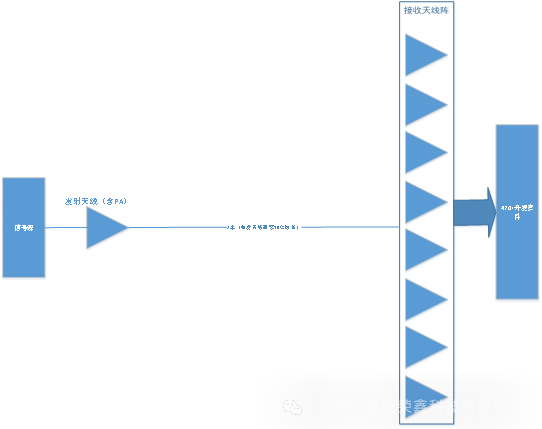

8通道测向系统原理框图如下所示，工作频率1.5G，天线间距3/8波长，信号源产生信号，发射天线距离接收天线相距大于10个波长以上，接收天线是8阵元圆形天线，然后接到47dr开发套件上，开发套件主要负责采集信号，通过光口实时上传到上位机，上位机进行测向算法处理，并画出波束方向图。

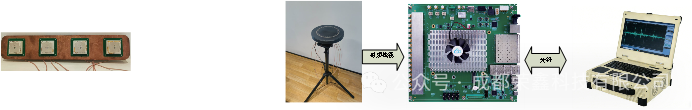

图 1 系统组成示意图

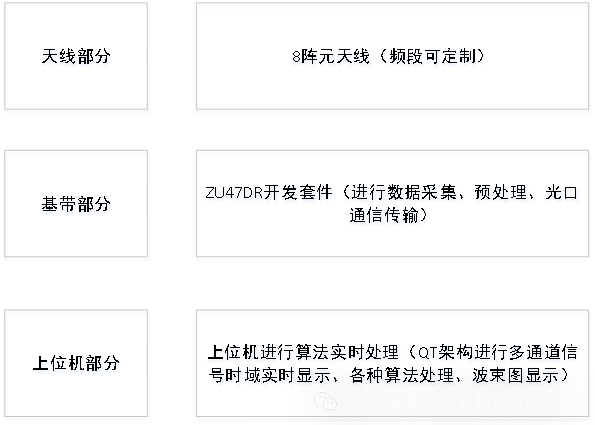

图 2 工作原理框图
8通道测向系统科研套件面向高校以及科研单位，上位机部分可全流程开放，方便科研人员专注算法实现开发。

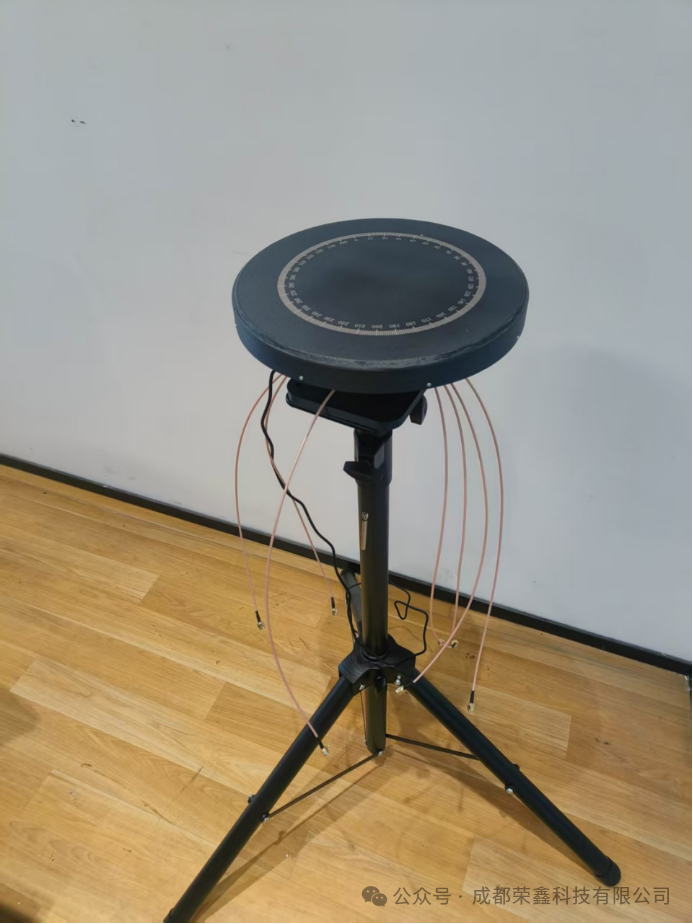

图 3 天线照片

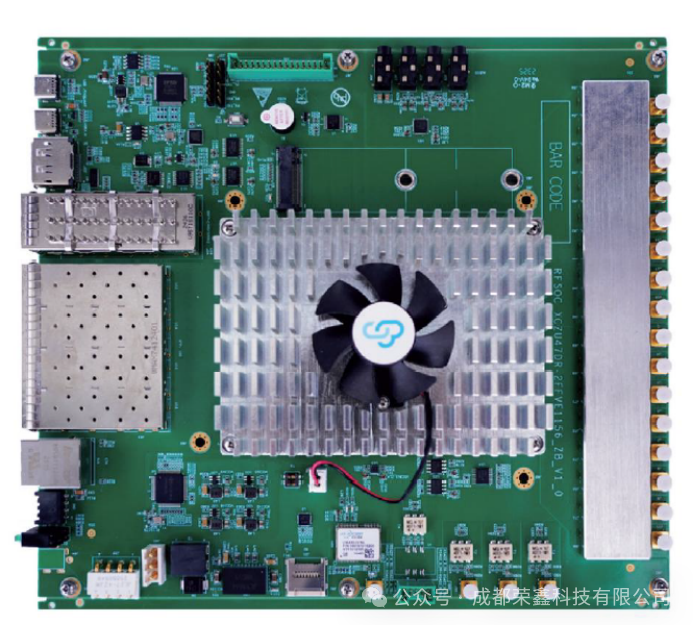

图 4 RFSOC开发套件（型号：U350S）
3 交付清单
|----|------------|----|----|-----------------------------|
| 8通道测向系统演示科研套件 |||||
| 硬 件 |||||
| 编号 | 组成 | 数量 | 单位 | 备注 |
| 1 | ZU47DR开发套件 | 1 | 套 | XCZU47DR-2FFVE1156I FPGA主芯片 |
| 2 | 8阵元天线 | 1 | 套 | 频段可定制 |
| 3 | 发射天线 | 1 | 套 | |
| 4 | PC电脑 | 1 | 套 | 可选，需配套光纤采集转换卡 |
| 5 | 资料 | 1 | 套 | 测试报告、合格证 |
| 软 件 |||||
| 6 | 上位机软件 | 1 | 套 | |
