在 MATLAB 中，figure 函数最基础的用法是弹出一个空白的绘图窗口（如 figure(1)）。但很多时候，为了让生成的图表更专业、更适合放入报告或软件界面中，我们需要对窗口本身进行定制。这就是 "名称-值"对组参数（Name-Value Pair Arguments） 发挥作用的地方。

基础语法

在 figure 后面添加信息的基本语法是成对出现的：
figure('属性名称1', 属性值1, '属性名称2', 属性值2, ...)

最常用的 Figure 属性解析

以下是日常编程中最实用、最常被调用的几个属性：

标题与名称控制

Name (窗口名称)
- 作用： 设置显示在窗口顶部标题栏中的文本。
- 示例： figure('Name', '三维轨迹图')
NumberTitle (数字标题)
- 作用： 决定是否在标题栏显示默认的 "Figure 1"、"Figure 2" 等字样。通常与 Name 配合使用，将其设为 'off' 可以让标题栏看起来更清爽。
- 示例： 例如： figure('Name', '位置误差', 'NumberTitle', 'off')，最终窗口标题只会显示"位置误差"，而没有"Figure 1:"。

窗口位置与大小

Position (位置和尺寸)
- 作用： 定义窗口在屏幕上的具体位置和大小。它接收一个包含四个数字的向量：[left, bottom, width, height]（左边距，下边距，宽度，高度）。
- 示例： figure('Position', [100, 100, 800, 600]) （在屏幕左下角偏右上的位置，打开一个 800x600 像素的窗口）。
Units (测量单位)
- 作用： 配合 Position 使用，定义尺寸单位。默认是 'pixels'（像素），也可以设为 'normalized'（归一化，0到1之间，适合适配不同分辨率的屏幕）、'inches'（英寸）等。

外观与可见性

Color (背景颜色)
- 作用： 更改窗口的背景色。可以使用 RGB 三元组（如 [1 1 1] 表示白色），或者颜色名称（如 'w' 代表白色，'k' 代表黑色）。默认通常是浅灰色。
- 示例： figure('Color', 'white')
Visible (可见性)
- 作用： 决定窗口是否在屏幕上显示，值为 'on' 或 'off'。
- 使用场景： 当你需要用代码批量生成并保存几百张图片，但不想让图片窗口在屏幕上疯狂闪烁时，使用 figure('Visible', 'off') 是最佳选择（后台默默画图）。

界面控件

MenuBar 和 ToolBar (菜单栏与工具栏)
- 作用： 控制是否显示窗口顶部的"文件、编辑、视图"等菜单，以及放大、缩小、保存等工具图标。设为 'none' 可以将其隐藏。
- 示例： figure('MenuBar', 'none', 'ToolBar', 'none') （通常用于自制 GUI 界面时，去掉多余的 MATLAB 默认控件）。

综合案例

如果要生成一个完全定制化的图表窗口用于正式的论文报告，可以将上述属性组合起来：

matlab 复制代码

% 创建一个干净、纯白背景、指定大小且无"Figure X"字样的窗口
fig = figure('Name', '实验数据对比', ...
             'NumberTitle', 'off', ...
             'Color', 'w', ...
             'Position', [200, 200, 600, 400], ...
             'MenuBar', 'none');

% 在里面画个简单的图测试一下
x = 0:0.1:10;
y = sin(x);
plot(x, y, 'LineWidth', 2);
title('正弦波形');
xlabel('时间 (s)');
ylabel('幅值');

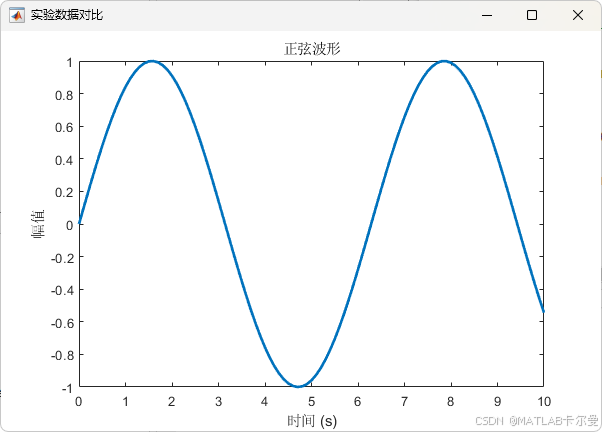

运行结果：

进阶技巧：修改已经创建好的 Figure

如果你一开始用 figure 创建了窗口，后来想修改它，不需要重新画图。你可以获取图形的**句柄（Handle）**进行修改。

方法一：使用 set 函数

matlab 复制代码

h = figure(1); % 获取图窗句柄
set(h, 'Name', '修改后的名字', 'Color', 'r'); % 将背景改为红色

方法二：使用点表示法（推荐）

matlab 复制代码

h = figure(1);
h.Name = '修改后的名字';
h.Color = [0.9 0.9 0.9]; % 修改为浅灰色

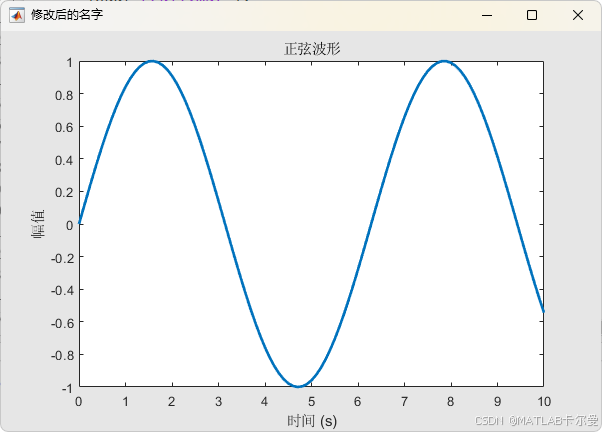

运行结果：
