一、引言
数据中心机房是承载企业核心 IT 业务的物理基础设施，为网络设备、计算存储系统提供运行环境支撑，是网络体系中核心资源的承载节点。在软考网络工程师考试大纲中，机房设计属于网络规划与设计模块的核心内容，历年考试中多次出现等级划分、子系统参数、布局规范等题型，占比约 5-8 分。
我国数据中心设计规范经历了多轮演进：2008 年首次发布 GB 50174-2008《电子信息系统机房设计规范》，2017 年修订为 GB 50174-2017《数据中心设计规范》，补充了 A 级机房容错要求、新能源供电适配等内容，与国际标准 Uptime Institute 的 Tier 分级体系形成对应关系。
本文将从等级分类、布局规划、关键子系统设计三个维度系统解析机房设计核心知识点，覆盖软考全部考点及工程实践要求。
二、数据中心机房等级分类
（一）分级核心依据
GB 50174-2017 将数据中心按照使用性质、业务中断影响范围划分为 A、B、C 三级，分级核心逻辑为业务重要性与基础设施冗余能力的匹配：
A 级：容错型数据中心，适用于中断后会对国家秩序、公共利益造成严重损害的场景，包括国家级应急指挥中心、全国性金融清算中心、骨干通信枢纽等，要求全年可用性不低于 99.995%，年允许停机时间≤2.16 小时。
B 级：冗余型数据中心，适用于中断后会造成较大社会影响的场景，包括省级政务平台、高校核心数据中心、区域医疗信息平台等，全年可用性不低于 99.9%，年允许停机时间≤8.76 小时。
C 级：基本型数据中心，适用于普通企业办公、边缘业务场景，仅要求基础设施正常运行时业务不中断，全年可用性不低于 99.0%，年允许停机时间≤87.6 小时。
（二）核心指标对比
三级机房核心参数存在明确差异，是软考高频考点：
| 对比维度 | A 级 | B 级 | C 级 |
|---|---|---|---|
| 供电架构 | 双路互备市电 + N+1 冗余柴油发电机 + 2N 冗余 UPS，后备时间≥4 小时 | 双路市电或单路市电 + N 冗余柴油发电机 + N+1 冗余 UPS，后备时间≥1 小时 | 单路市电 + UPS，满足数据存储时间要求即可，无强制发电机要求 |
| 温湿度要求 | 23℃±1℃，相对湿度 40%~55%，露点温度控制在 13~17℃ | 可执行 A 级标准或按设备厂商要求，温度波动≤5℃/ 小时 | 温度 18~28℃，相对湿度 35%~75%，无严格波动要求 |
| 冗余能力 | 所有关键路径全冗余，单点故障不影响业务 | 关键设备冗余，计划内维护允许短时间中断 | 无冗余配置，故障时允许业务中断 |

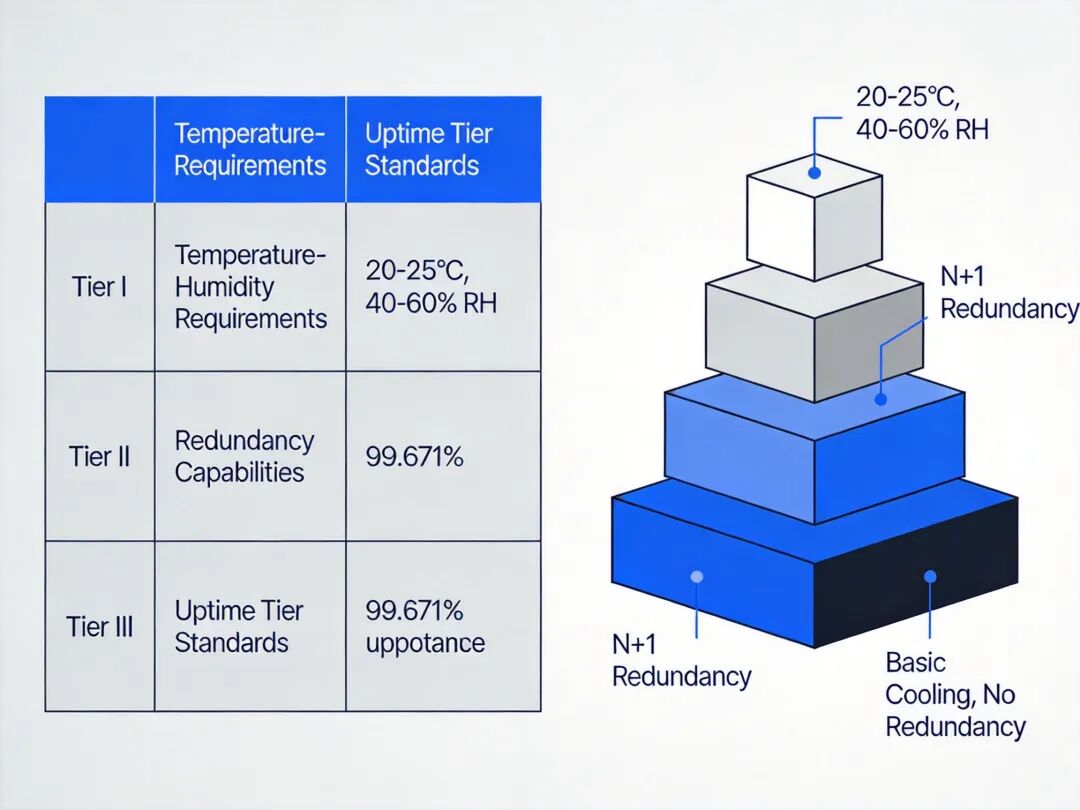

三级数据中心等级指标对比表及 Uptime Tier 标准对应关系图
三、机房位置与布局规划
（一）选址技术规范
机房选址需满足物理安全、环境适配、资源可达三类要求，软考中常以场景题形式考查选址合理性判断：
楼层选择 ：宜设置在建筑物 2~3 层，避免底层（易受水浸）、顶层（易受温差、漏雨影响）及地下层（防潮、排水成本高），承重要求≥8kN/㎡（A 级机房核心区需≥12kN/㎡）。
环境规避 ：需远离强振源（如地铁、重型机械作业区）、强电磁场（如变电站、雷达站，磁场强度需 < 800A/m）、易燃易爆场所（安全距离≥30m）、粉尘油烟排放源。
资源条件 ：要求双路市电引入可达、通信运营商管线接入便捷、水源充足，便于消防系统及空调系统部署。
（二）功能区布局要求
标准化机房需按功能分区部署，实现运维流线与设备流线分离，核心区域参数需严格符合规范：
主机房：核心设备承载区，为封闭独立区域，两端设置甲级防火门及门禁系统。机柜布置采用冷热通道分离架构，面对面排列间距≥1.2m（冷通道宽度），背对背排列间距≥1m（热通道宽度），机柜侧面距墙≥0.5m，维修侧距墙≥1.2m，通道净高≥2.6m。
辅助管理区：包括监控室、资料室、配电室三类核心区域：
监控室与主机房相邻部署，配置运维终端、动环监控平台，减少运维人员进入主机房频率；
资料室用于存储备份介质、技术文档，满足防火、防潮、防磁要求，耐火等级≥二级；
配电室独立设置，放置 UPS、电池组、配电柜，与主机房物理隔离，承重要求≥10kN/㎡。
配套区：包括更衣室、钢瓶间、备品备件库，钢瓶间需设置在机房外部靠近防护区的位置，满足气体灭火系统管道长度要求。

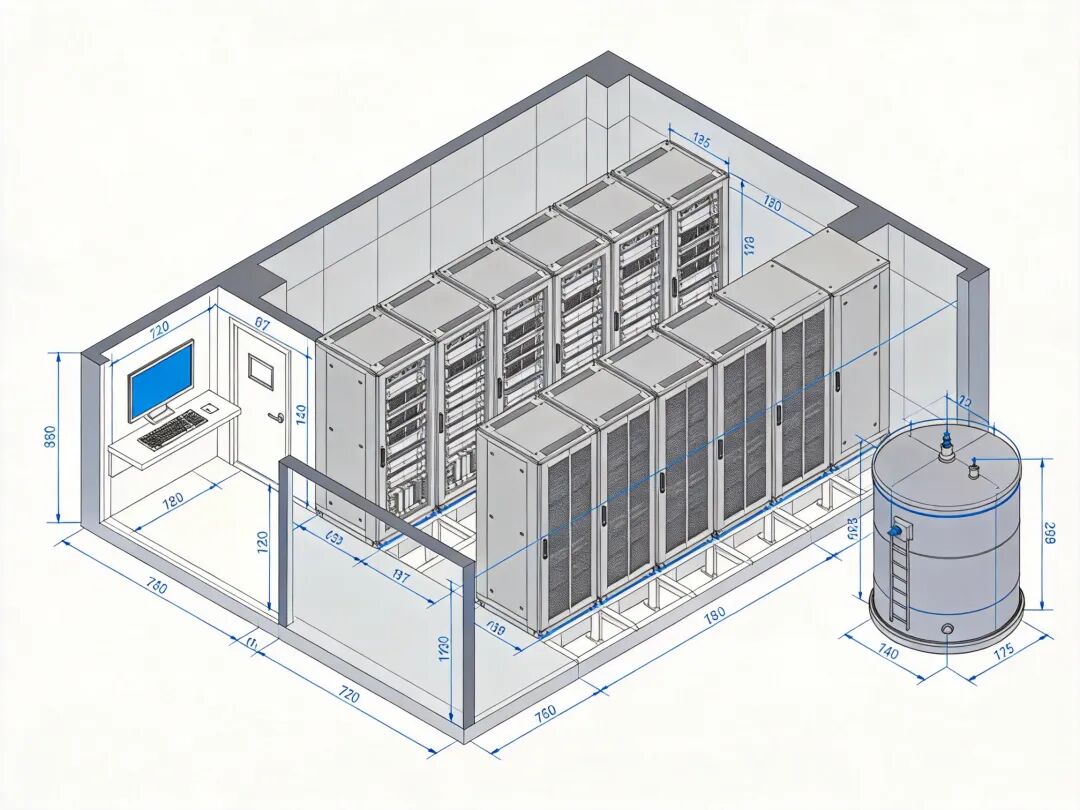

标准化机房功能区布局拓扑及机柜布置参数示意图
四、供电子系统设计
机房供电子系统采用多级冗余架构，实现电力故障的逐级防护，是软考案例分析题的核心考点：
（一）多级供电架构
市电输入级 ：A 级机房采用两路来自不同变电站的 10kV 市电输入，互为主备，自动切换时间≤15ms；B 级机房可采用同变电站不同母线的双路输入；C 级机房采用单路市电输入即可。
UPS 级 ：为核心 IT 设备、动环监控、消防、门禁系统供电，采用在线式双变换架构，输出电压精度 ±1%，频率精度 ±0.1Hz，谐波失真 < 3%。A 级机房采用 2N 冗余架构，两台 UPS 各带 50% 负载，单台故障时另一台可承载全部负荷；B 级采用 N+1 冗余架构；C 级采用 N 架构即可。
备用电源级 ：柴油发电机作为第三级供电保障，A 级机房采用 N+1 冗余配置，启动时间≤15s，燃油储备满足≥8 小时运行要求；B 级机房采用 N 配置，启动时间≤30s；C 级无强制要求。
（二）接地系统规范
机房接地系统采用联合接地架构，四类接地共用接地极：
防雷接地：三级防雷架构，总配电处部署一级防雷器（通流容量≥100kA），机房进线处部署二级防雷器（≥40kA），UPS 进线处部署三级防雷器（≥20kA）。
工作接地：交流工作接地电阻≤4Ω，直流工作接地电阻≤1Ω，为设备提供稳定电位参考。
安全保护接地：所有设备金属外壳、机柜、机架均需接地，接地电阻≤4Ω，防止漏电伤人。
联合接地要求：当机房接地与建筑物防雷接地共用接地网时，总接地电阻≤1Ω，接地极采用热镀锌角钢，深度≥2.5m。

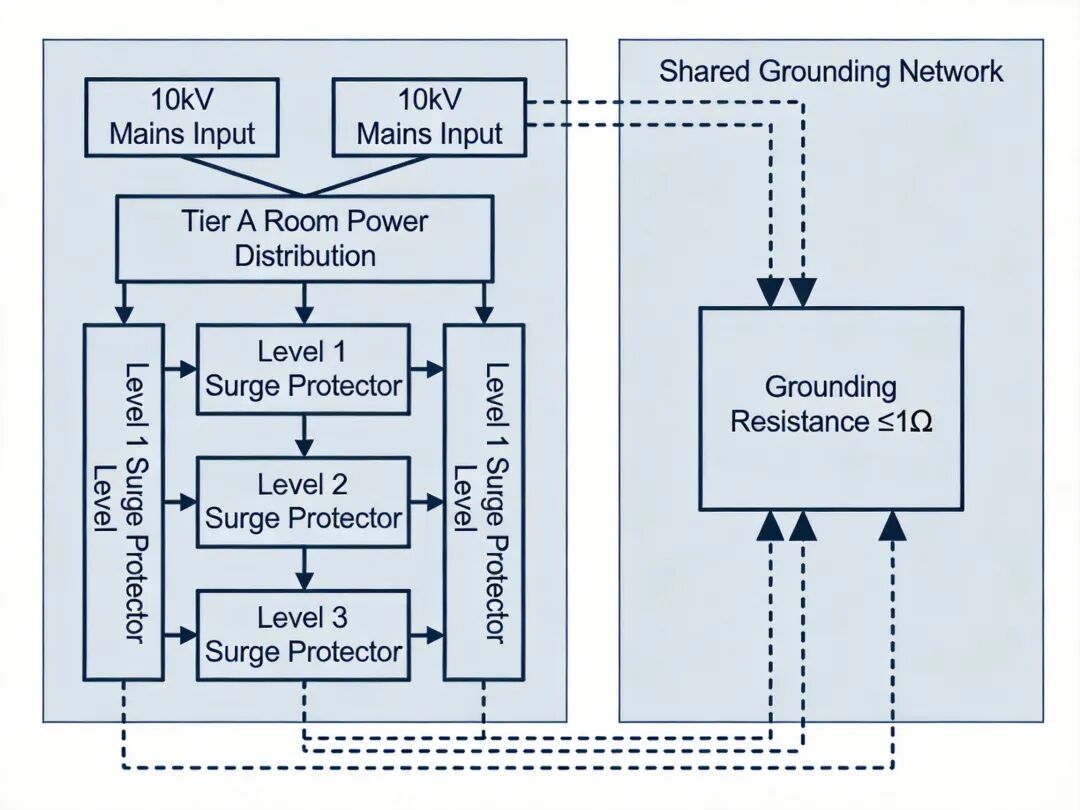

机房三级供电架构及联合接地系统示意图
五、环境与安全子系统设计
（一）空调新风子系统
机房热密度高，需采用专用精密空调实现恒温恒湿控制：
精密空调：主机房采用风冷或水冷精密空调，A 级机房采用 N+1 冗余配置，制冷量按设备总功耗的 1.2~1.5 倍设计，送风方式优先采用下送上回（冷通道封闭架构），送风温度 18~22℃，回风温度 24~27℃，温湿度控制精度满足 ±1℃、±5% RH 要求。
新风系统：维持机房正压≥5Pa（相对于室外），新风量按每人每小时 40m³ 或机房容积的 1~2 次 / 小时设计，配置初效、中效两级过滤，过滤效率≥90%（针对 5μm 颗粒），防止外部灰尘侵入。
（二）消防子系统
机房属于电子设备密集场所，严禁采用水、泡沫灭火，必须采用气体灭火系统：
系统选型：
管网式系统：适用于防护区面积 > 50㎡的场景，灭火介质采用七氟丙烷（灭火浓度 8%，无腐蚀性，对设备无损害）或 IG-541（惰性气体，环保无残留，灭火浓度 37.5%），通过管道输送至防护区，喷射时间≤10s。
无管网式系统：适用于面积 < 50㎡的小型机房，气体储存钢瓶直接放置在防护区内，安装便捷，成本较低。
配套要求：气体灭火区域必须设置密封结构，围护结构承压≥1200Pa，泄压口设置在防护区上部，高度≥2/3 层高，灭火前自动切断新风及排风系统，保证灭火浓度维持时间≥10min。

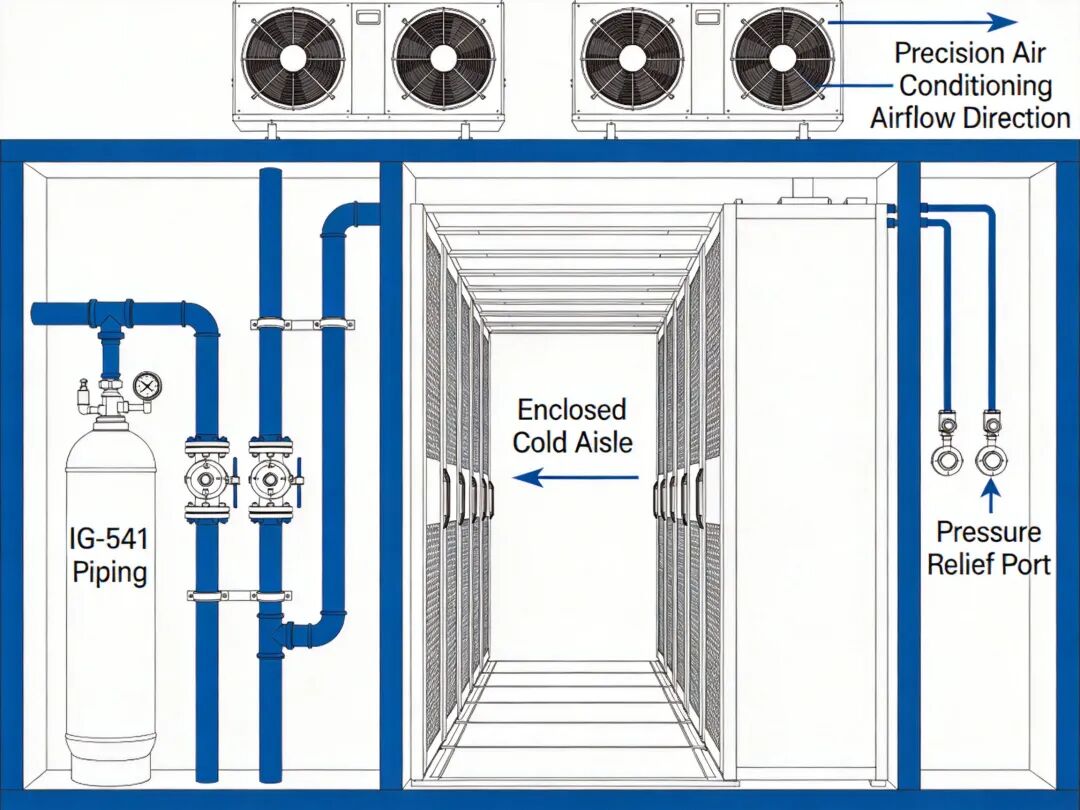

机房气体灭火系统架构及冷热通道空调部署示意图
六、监控与运维子系统设计
（一）动环监控系统
实现机房全要素 7×24 小时监测，核心监测点包括：
动力类 ：UPS 输入输出电压、电流、频率、电池容量、剩余后备时间，柴油发电机燃油液位、启动状态，配电柜各支路电流、功率因数。
环境类 ：机柜进出口温湿度、冷通道温度、热通道温度、空调运行状态、机房漏水监测（沿电缆沟、空调水管部署感应绳，定位精度≤1m）、烟雾浓度。
告警联动 ：监测值超出阈值时自动触发声光、短信、邮件告警，告警响应时间≤3s，历史日志存储时间≥1 年。
（二）安防与门禁系统
视频监控：机房出入口、通道、机柜区域部署高清摄像机，分辨率≥1080P，存储时间≥90 天，无监控盲区。
门禁系统：主机房、配电室、资料室等核心区域采用分级权限控制，支持刷卡、指纹、人脸识别等认证方式，开门日志存储时间≥1 年，消防报警时自动解锁所有门禁。
照明系统：普通照明采用防眩光 LED 灯具，照度≥300lx，由市电供电；应急照明由 UPS 供电，照度≥50lx，持续时间≥30min；疏散照明采用自带蓄电池灯具，持续时间≥90min，照度≥1lx。

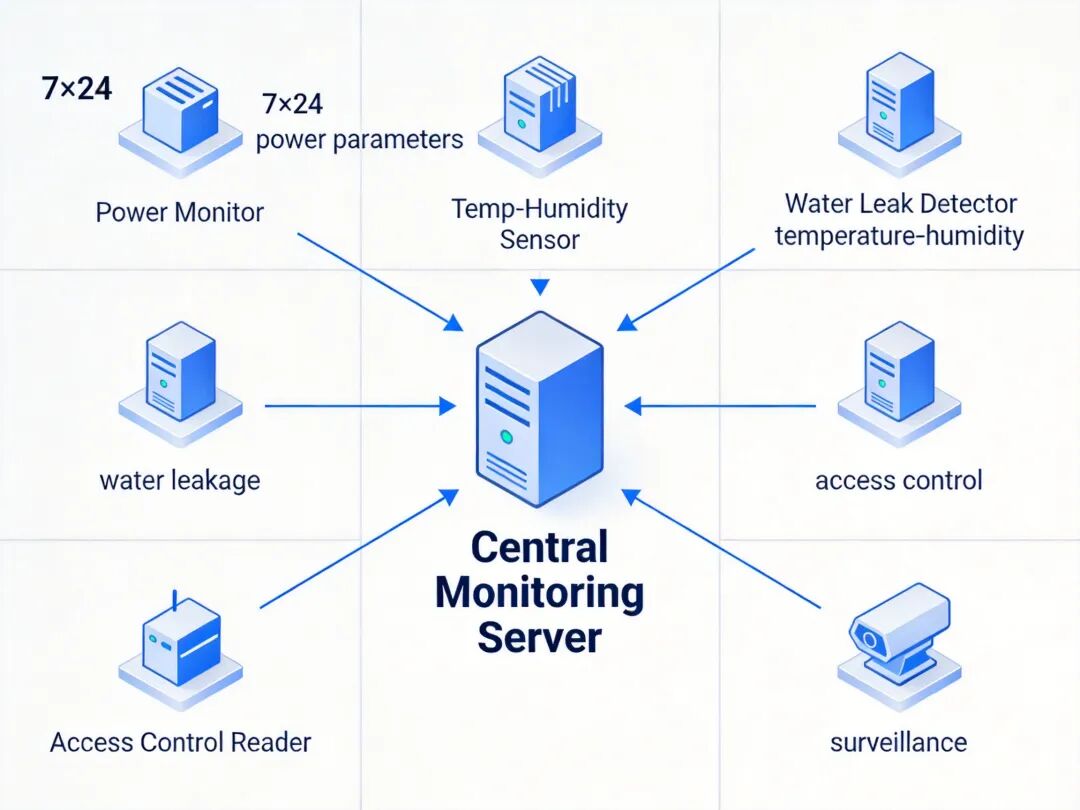

机房动环监控系统架构及监测点部署示意图
七、总结与软考备考建议
（一）核心知识点提炼
等级划分 ：GB 50174-2017 三级分类的业务场景、供电架构、温湿度参数是高频考点，需重点区分 A 级容错与 B 级冗余的核心差异。
布局规范 ：机柜布置间距、选址要求、功能区隔离参数属于记忆类考点，常出现在选择题场景判断中。
子系统参数 ：联合接地电阻≤1Ω、气体灭火介质选型、UPS 冗余架构、动环监控存储周期是案例分析题的核心得分点。
（二）考试与实践建议
备考策略：重点记忆规范中的量化参数，区分 A 级与 B 级机房的指标差异，结合真题练习场景类题型，注意与 Uptime Tier1-Tier4 分级的对应关系。
实践最佳实践：中小机房设计优先参考 B 级标准，核心业务区冷热通道封闭，供电采用双路市电 + N+1 UPS 配置，动环监控覆盖全部关键节点，定期开展断电、消防应急演练。
易错点提示：注意气体灭火系统不适用于人员常驻区域，联合接地与独立接地的电阻要求差异，主机房应急照明与疏散照明的供电来源差异。
