网络通信流程

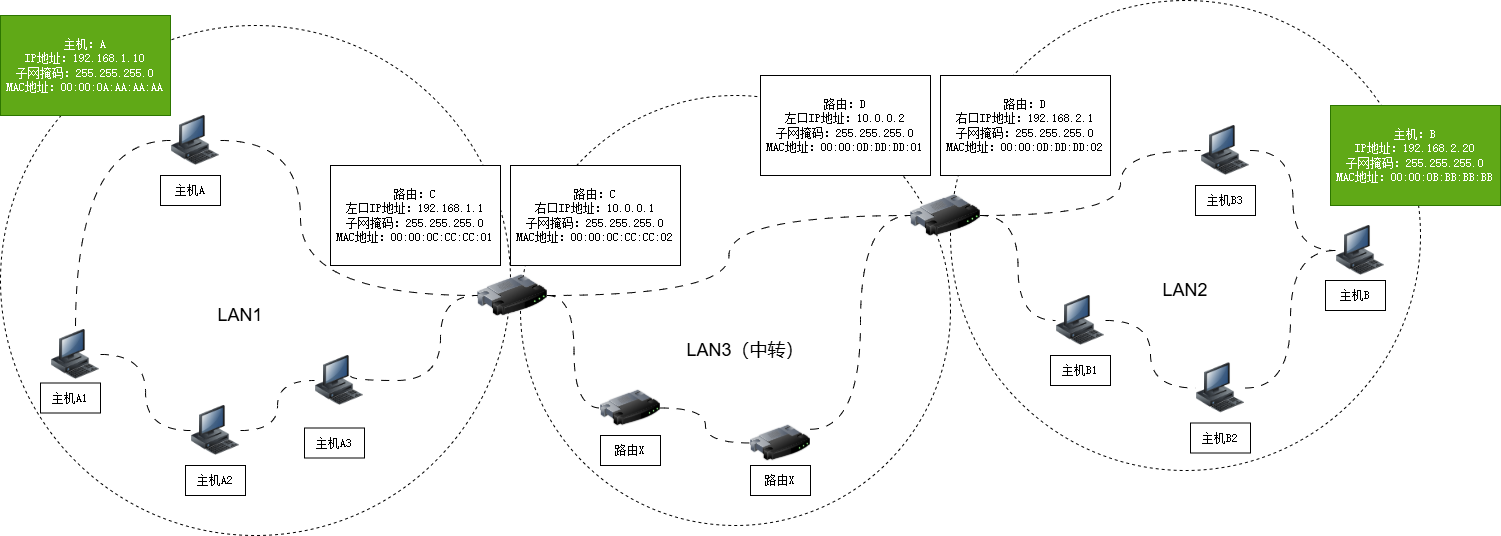

通信目标：主机A(192.168.1.10)、主机B(192.168.2.20)

阶段1：主机A判断目标主机B是否和自己处在同一网段

主机A在发送数据前，必须先进行网段判断，这是TCP/IP协议栈的强制逻辑，步骤如下：

步骤1.1 提取自身 IP + 子网掩码，计算自身网段

主机A的IP：192.168.1.10，子网掩码：255.255.255.0

将IP和子网掩码转为二进制，执行按位与运算：

192.168.1.10 二进制：11000000.10101000.00000001.00001010
255.255.255.0 二进制：11111111.11111111.11111111.00000000
按位与结果：11000000.10101000.00000001.00000000
转回十进制：192.168.1.0 → 这是主机 A 所在的网段；

步骤1.2用目的 IP + 子网掩码，计算目的主机B所在的网段

主机A知道目的IP是192.168.2.20，默认使用自身子网掩码计算对方网段。

192.168.2.20 二进制：11000000.10101000.00000010.00010100
掩码二进制：11111111.11111111.11111111.00000000
按位与结果：11000000.10101000.00000010.00000000
转回十进制：192.168.2.0 → 这是主机 B 的网段

步骤1.3 对比两个网段，网段不同，判定为跨网段通信

主机A不会直接在自身网段中找B的MAC地址，而是将数据发送给 LAN1 的默认网关 192.168.1.1（路由器C）

阶段2：主机A获取路由器C的MAC地址（APR寻址）

主机A只知道网关的IP 192.168.1.1,但是数据链路层必须使用MAC寻址，因此发起 ARP请求：

主机A构造 APR 广播帧：

源 MAC：00:00:0A:AA:AA:AA
目的 MAC：FF:FF:FF:FF:FF:FF（广播地址，LAN1 所有设备都能收到）
内容：（谁的 IP 是 192.168.1.1？请把你的 MAC 发给我）

LAN1内只有路由器C匹配IP，回复ARP单播响应：

源 MAC：00:00:0C:CC:CC:01
目的 MAC：00:00:0A:AA:AA:AA
内容：（我是 192.168.1.1，我的 MAC 是 00:00:0C:CC:CC:01）

主机A将 192.168.1.1 00:00:0C:CC:CC:01 存入 ARP 缓存，后续继续使用

阶段3：主机A逐层完成数据封装

**3.1 应用层：**生成 http 请求报文

cpp 复制代码

GET /index.html HTTP/1.1
Host: 192.168.2.20
Content-Type: text/html

内容记为：HTTP_DATA

3.2 传输层：需要建立 TCP 连接

添加头部字段：

源端口：12345（A 随机生成的临时端口）
目的端口：80（HTTP 默认端口）
序列号、确认号、ACK 标志位

封装后： TCP头部 + HTTP_DATA = TCP_SEGMENT

3.3 网络层（源 / 目的 IP 全程固定不变）

源 IP：192.168.1.10（主机 A）
目的 IP：192.168.2.20（主机 B）
TL：64（初始值，防环路）
协议号：6（标识上层为 TCP）

封装后：IP头部 + TCP_SEGMENT = IP_PACKET

3.4 数据链路层（以太网帧）

添加以太网帧头 + 帧尾， MAC地址指向网关C

帧头：源 MAC：00:00:0A:AA:AA:AA（主机 A）、目的 MAC：00:00:0C:CC:CC:01（路由器 C 左口）、类型字段：0x0800（标识上层为 IPv4）
帧尾：FCS 校验序列（防数据传输错误）

最终完整数据帧： FRAME_A_TO_C

主机 A 将该帧通过 LAN1 发送给路由器 C

阶段4：路由器C接收帧在自身网络层解析IP

4.1 数据链路层处理（路由器C）

接收 FRAME_A_TO_C，先校验帧尾 FCS，数据无误泽继续；
检查目的 MAC: 00:00:0C:CC:CC:01 判断是自己的左口，接收该帧；
剥离以太网帧头 + 帧尾，取出内部的 IP_PACKET；
将 IP 数据包交给路由器C自身的网络层进行解析

4.2 网络层处理

解析IP头部：读取目的IP：192.168.2.20、源IP：192.168.1.10
判断IP归属：对比自身所有接口IP(192.168.1.1/192.168.2.1),发现目的IP不是自己，不向上交付。zhilian
查询路由表：

序号	目的网络	子网掩码	下一跳 IP	出接口	路由类型
1	192.168.1.0	255.255.255.0	直连	GE0/0（左口）	直连路由
2	10.0.0.0	255.255.255.0	直连	GE0/1（右口）	直连路由
3	192.168.2.0	255.255.255.0	10.0.0.2	GE0/1（右口）	静态路由
4	0.0.0.0	0.0.0.0	10.0.0.2	GE0/1（右口）	默认路由

4.路由表匹配规则：

路由器C执行最长前缀匹配（路由器查询核心算法）

路由器C用目的IP（192.168.2.20）和每条目的网络的子网掩码进行按位与，计算匹配网段，判断是否吻合。

匹配条目 1：192.168.1.0/24

192.168.2.20 & 255.255.255.0 = 192.168.2.0 ≠ 192.168.1.0 → 不匹配

匹配条目 2：10.0.0.0/24

192.168.2.20 & 255.255.255.0 = 192.168.2.0 ≠ 10.0.0.0 → 不匹配

匹配条目 3：192.168.2.0/24

192.168.2.20 & 255.255.255.0 = 192.168.2.0 = 条目 3 目的网络 → 匹配成功

匹配条目 4：默认路由 0.0.0.0/0（所有 IP 都匹配）仅当无精确路由时才用

此处已有精确匹配，不选用

5.从匹配条目提取转发关键信息

从路由表条目 3 中，路由器 C 确定：

出接口：GE0/1（右口，连接中转网段 10.0.0.0/24）

下一跳 IP：10.0.0.2（路由器 D 的左口 IP）

路由类型：静态路由，无需再查其他条目

阶段5：路由器 C 网络层完成 IP 包修改

路由查询完成后，C 在网络层对 IP 包做强制修改（端到端 IP 不变，仅修改 IP 头字段）：

TTL 字段减 1：64 → 63（防止路由环路）
重新计算IP 头部校验和（TTL 变化后原校验和失效）
源 / 目的 IP保持不变：源 192.168.1.10，目的 192.168.2.20
判定：目的 IP 不是 C 自身 IP，不向上交给传输层 / 应用层，直接向下交给数据链路层封装转发

阶段 6：路由器 C 获取下一跳（路由器 D）的 MAC 地址

路由器 C 知道下一跳 IP 是 10.0.0.2（D），但数据链路层需要 MAC，因此在中转 LAN3发起 ARP 请求：

源MAC: 00:00:0C:CC:CC:02
目的 MAC：FF:FF:FF:FF:FF:FF
内容：（谁是10.0.0.2？请告诉我你的MAC）

LAN3中只有路由器D匹配IP,回复ARP响应：

源MAC: 00:00:0D:DD:DD:01
目的MAC: 00:00:0C:CC:CC:02
内容：（我是10.0.0.2，我的MAC是 00:00:0D:DD:DD:01）

阶段7：路由器C重新封装以太网帧，转发给D

IP 数据包完全不变，仅替换数据链路层 MAC 地址：

源 MAC：路由器 C 右口 00:00:0C:CC:CC:02
目的 MAC：路由器 D 左口 00:00:0D:DD:DD:01
类型字段：0x0800（IPv4）+ 帧尾 FCS
帧发出：路由器 C → 路由器 D

阶段8：路由器D接收数据 + 查路由表 + 转发给主机B

8.1 D 收到帧，目的 MAC 是自身左口 MAC，拆帧取出 IP 包，上交网络层。

8.2 D的路由表

目的网络	掩码	下一跳	出接口
10.0.0.0	/24	直连	GE0/0
192.168.2.0	/24	直连	GE0/1

8.3 目的 IP：192.168.2.20 → 匹配直连网段 192.168.2.0/24

8.4 出接口：GE0/1（右口），下一跳：直连主机 B

8.5 D 修改 IP 头（TTL=63→62，重算校验和）

8.6 D通过 ARP 获取主机 B 的 MAC：00:00:0B:BB:BB:BB

8.7 D 重新封装帧，转发给 B

源 MAC：D 右口 00:00:0D:DD:DD:02
目的 MAC：B 00:00:0B:BB:BB:BB

阶段9：主机 B 逐层解封装，接收数据

链路层：拆帧，取出 IP 包
网络层：目的 IP 是自身，拆 IP 头，取 TCP 段
传输层：目的端口 80，拆 TCP 头，取 HTTP 数据
应用层：解析 HTTP GET 请求，通信完成
