虚链路的配置

一、虚链路的特点及作用：

虚链路‌（Virtual Link）是OSPF（开放式最短路径优先）协议中的一种逻辑连接机制，主要用于‌连接非骨干区域与骨干区域（Area 0）‌，确保OSPF域内所有区域都能学习到完整的路由信息。

（一）、虚链路的核心作用：

恢复骨干区域的连续性‌：当骨干区域因网络设计或物理限制被分割时，虚链路可通过一个非骨干区域在逻辑上"桥接"两个分离的骨干部分。
连接孤立的非骨干区域‌：若某个非骨干区域无法直接与骨干区域相连，可通过虚链路穿越中间的非骨干区域实现逻辑接入。
提升网络灵活性与冗余性‌：在不改变物理拓扑的前提下，提供备用路径，增强网络容错能力。

（二）、虚链路的主要特点：

逻辑而非物理链路‌：虚链路不对应实际接口，而是在两个区域边界路由器（ABR）之间建立的虚拟通道。
必须穿越非骨干区域‌：传送区域（Transit Area）必须是一个普通非骨干区域，且不能是末梢区域（Stub Area）。
依赖ABR通信‌：配置需在两端ABR上进行，且必须互相指定对方的Router ID，确保配置一致。
稳定性依赖传送区域‌：若传送区域出现故障，虚链路也会中断，因此需保障其稳定性。

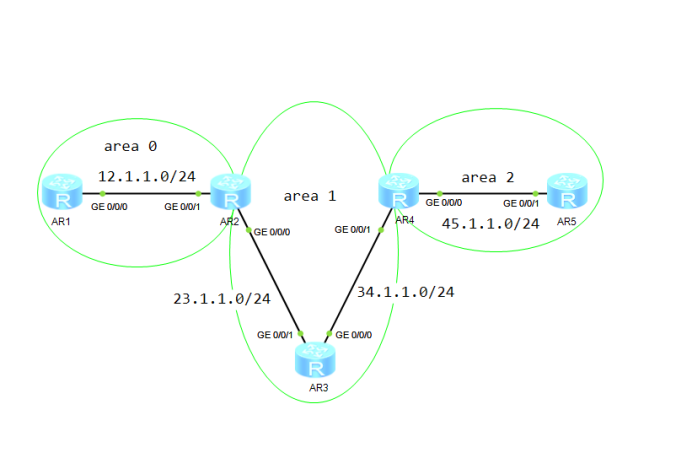

二、实验拓扑：

三、实验命令：

R1:

<Huawei>sys

$Huawei$ undo info-center enable

$Huawei$ sysname R1

$R1$ int g0/0/0

$R1-GigabitEthernet0/0/0$ ip add 12.1.1.1 24

$R1-GigabitEthernet0/0/0$ q

$R1$ int loopback 0

$R1-LoopBack0$ ip address 1.1.1.1 32

$R1-LoopBack0$ q

$R1$ ospf router-id 1.1.1.1

$R1-ospf-1$ area 0

$R1-ospf-1-area-0.0.0.0$ network 12.1.1.0 0.0.0.255

$R1-ospf-1-area-0.0.0.0$ network 1.1.1.1 0.0.0.0

R2:

<Huawei>sys

$Huawei$ undo info-center enable

$Huawei$ sys R2

$R2$ int g0/0/1

$R2-GigabitEthernet0/0/1$ ip add 12.1.1.2 24

$R2-GigabitEthernet0/0/1$ q

$R2$ int g0/0/0

$R2-GigabitEthernet0/0/0$ ip add 23.1.1.2 24

$R2-GigabitEthernet0/0/0$ q

$R2$ int loopback 0

$R2-LoopBack0$ ip address 2.2.2.2 32

$R2-LoopBack0$ q

$R2$ ospf router-id 2.2.2.2

$R2-ospf-1$ area 0

$R2-ospf-1-area-0.0.0.0$ network 12.1.1.0 0.0.0.255

$R2-ospf-1-area-0.0.0.0$ q

$R2-ospf-1$ area 1

$R2-ospf-1-area-0.0.0.1$ network 23.1.1.0 0.0.0.255

$R2-ospf-1-area-0.0.0.1$ network 2.2.2.2 0.0.0.0

R3：

<Huawei>sys

$Huawei$ undo info-center enable

$Huawei$ sys R3

$R3$ int g0/0/1

$R3-GigabitEthernet0/0/1$ ip address 23.1.1.3 24

$R3-GigabitEthernet0/0/1$ q

$R3$ int g0/0/0

$R3-GigabitEthernet0/0/0$ ip address 34.1.1.3 24

$R3-GigabitEthernet0/0/0$ q

$R3$ int loopback 0

$R3-LoopBack0$ ip address 3.3.3.3 32

$R3-LoopBack0$ q

$R3$ ospf router-id 3.3.3.3

$R3-ospf-1$ area 0

$R3-ospf-1-area-0.0.0.0$ q

$R3-ospf-1$ area 1

$R3-ospf-1-area-0.0.0.1$ network 23.1.1.0 0.0.0.255

$R3-ospf-1-area-0.0.0.1$ network 34.1.1.0 0.0.0.255

$R3-ospf-1-area-0.0.0.1$ network 3.3.3.3 0.0.0.0

R4:

<Huawei>sys

$Huawei$ undo info-center enable

$Huawei$ sys R4

$R4$ int g0/0/1

$R4-GigabitEthernet0/0/1$ ip add 34.1.1.4 24

$R4-GigabitEthernet0/0/1$ q

$R4$ int g0/0/0

$R4-GigabitEthernet0/0/0$ ip add 45.1.1.4 24

$R4-GigabitEthernet0/0/0$ q

$R4$ int loopback 0

$R4-LoopBack0$ ip add 4.4.4.4 32

$R4-LoopBack0$ q

$R4$ ospf router-id 4.4.4.4

$R4-ospf-1$ area 1

$R4-ospf-1-area-0.0.0.1$ network 34.1.1.0 0.0.0.255

$R4-ospf-1-area-0.0.0.1$ network 4.4.4.4 0.0.0.0

$R4-ospf-1-area-0.0.0.1$ q

$R4-ospf-1$ area 2

$R4-ospf-1-area-0.0.0.2$ network 45.1.1.0 0.0.0.255

R5：

<Huawei>sys

$Huawei$ undo info-center enable

$Huawei$ sys R5

$R5$ int g0/0/1

$R5-GigabitEthernet0/0/1$ ip address 45.1.1.5 24

$R5-GigabitEthernet0/0/1$ q

$R5$ int loopback 0

$R5-LoopBack0$ ip add 5.5.5.5 32

$R5-LoopBack0$ q

$R5$ ospf router-id 5.5.5.5

$R5-ospf-1$ area 2

$R5-ospf-1-area-0.0.0.2$ network 45.1.1.0 0.0.0.255

$R5-ospf-1-area-0.0.0.2$ network 5.5.5.5 0.0.0.0

四、实验操作：

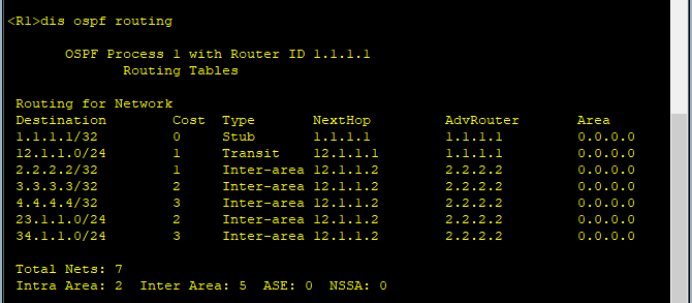

1、查看R1的ospf路由表，可以看到R1上没有R5的路由

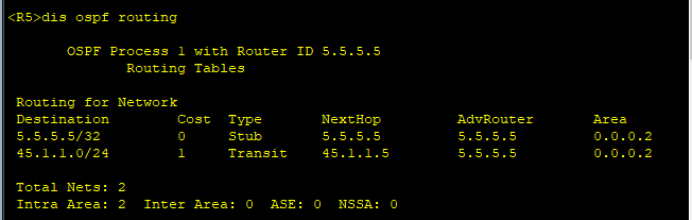

2、在查看R5的ospf路由表，可以看到R5学习不到域间的路由

3、在R2和R4之间建立虚链路

R2:

$R2$ ospf

$R2-ospf-1$ area 1

$R2-ospf-1-area-0.0.0.1$ vlink-peer 4.4.4.4

R4:

$R4$ ospf

$R4-ospf-1$ area 1

$R4-ospf-1-area-0.0.0.1$ vlink-peer 2.2.2.2

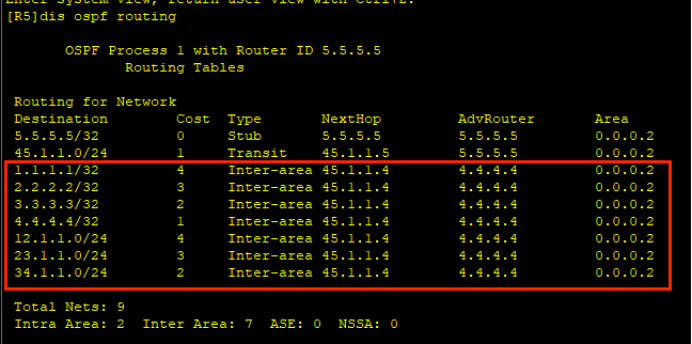

4、然后再在R5上查看ospf路由表，可以发现R5已经学习到了域间的路由

五、总结：

你可以想象一个公司总部在5楼（骨干区域），所有部门都要直接连到5楼才能通信。但后来3楼的市场部被临时隔断了，没法物理连上5楼。这时候，OSPF虚链路就像是在3楼和5楼之间搭了一座"隐形楼梯"，虽然不是真实楼梯，但员工（数据）照样可以上下楼，通信不受影响。
